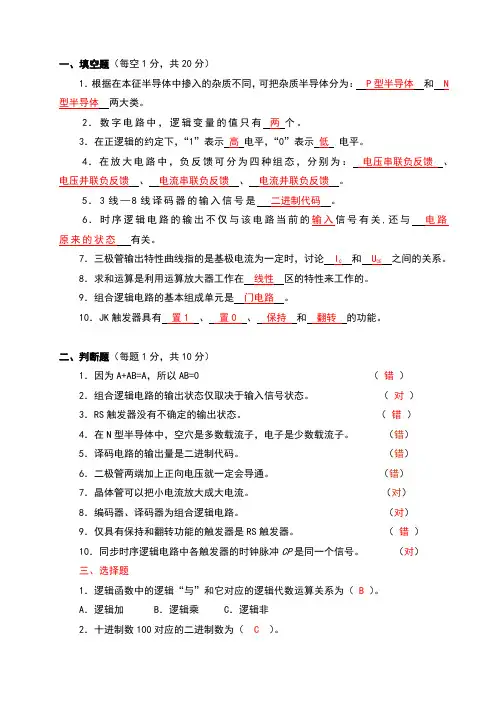

电工电子技术(二)试卷C答案
- 格式：doc
- 大小：485.50 KB
- 文档页数：22
一、填空题（每空1分，共20分）
1．根据在本征半导体中掺入的杂质不同，可把杂质半导体分为： P型半导体 和 N型半导体 两大类。
2．数字电路中，逻辑变量的值只有 两 个。
3．在正逻辑的约定下，“1”表示 高 电平，“0”表示 低 电平。
4．在放大电路中，负反馈可分为四种组态，分别为： 电压串联负反馈 、
电压并联负反馈 、 电流串联负反馈 、 电流并联负反馈 。
5．3线—8线译码器的输入信号是 二进制代码 。
6．时序逻辑电路的输出不仅与该电路当前的输入信号有关,还与 电路原来的状态 有关。
7．三极管输出特性曲线指的是基极电流为一定时，讨论 IC 和 UCE 之间的关系。
8．求和运算是利用运算放大器工作在 线性 区的特性来工作的。
9．组合逻辑电路的基本组成单元是 门电路 。
10．JK触发器具有 置1 、 置0 、 保持 和 翻转 的功能。
二、判断题（每题1分，共10分）
1．因为A+AB=A，所以AB=0 （ 错 ）
2．组合逻辑电路的输出状态仅取决于输入信号状态。 （ 对 ）
3．RS触发器没有不确定的输出状态。 （ 错 ）
4．在N型半导体中，空穴是多数载流子，电子是少数载流子。 （错）
5．译码电路的输出量是二进制代码。 （错）
6．二极管两端加上正向电压就一定会导通。 （错）
7．晶体管可以把小电流放大成大电流。 （对）
8．编码器、译码器为组合逻辑电路。 （对）
9．仅具有保持和翻转功能的触发器是RS触发器。 （ 错 ）
10．同步时序逻辑电路中各触发器的时钟脉冲CP是同一个信号。 （对）
三、选择题
1．逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为（ B ）。
A．逻辑加 B．逻辑乘 C．逻辑非
2．十进制数100对应的二进制数为（ C ）。 A．1011110 B．1100010 C．1100100 D．11000100
3．一个两输入端的门电路，当输入为1和0时，输出不是1的门是（ C ）。
A．与非门 B．或门 C．或非门 D．异或门
4．数字电路中使用的数制是（ A ）。
A．二进制 B．八进制 C．十进制 D．十六进制
5．在多级放大电路中，直接耦合方式可以放大（ C ）。
A．交流信号 B．交、直流信号 C．直流信号
6．在单管交流放大电路中，输出信号与输入信号的相位关系为（ A ）。
A．反相 B．输出信号超前 C．输入信号超前 D．不一定
7．理想运算放大器的开环放大倍数AU0为（ A ），输入电阻为（ A ），输出电阻为（ B ）。
A．∞ B．0 C．不定
8．由与非门组成的RS触发器不允许输入的变量组合RS为（ A ）。
A．00 B． 01 C．10 D．11
9．双稳态触发器的类型有（ D ）。
A．基本RS触发器 B．同步RS触发器 C．主从式触发器 D．前三种都有
10．存在空翻问题的触发器是（ B ）。
A．D触发器 B．同步RS触发器 C．主从JK触发器
11．和逻辑式AB表示不同逻辑关系的逻辑式是（ B ）。
A．BA B．BA C．BBA D．ABA
12．八输入端的编码器按二进制数编码时，输出端的个数是（ B ）。
A．2个 B．3个 C．4个 D．8个
13．四个输入的译码器，其输出端最多为（ D ）。
A．4个 B．8个 C．10个 D．16个
14．半导体三极管是一种（ C ）。
A．电压控制电压的器件 B．电压控制电流的器件
C．电流控制电流的器件 D．电流控制电压的器件
15．某工作在放大状态的三极管，当基极电流IB由60μA降低到40μA时，集电极电流IC由2.3mA降低到1.5mA，则此三极管的动态电流放大系数β为（ C ）。
A．37.5 B． C．40 D．
16．工作在放大状态的NPN三极管，其发射结电压UBE和集电结电压UBC应为（ A ）。
A．UBE>0，UBC<0 B．UBE>0，UBC>0
C．UBE<0，UBC<0 D．UBE<0，UBC>0
17．在单管固定偏置共射极放大电路中，若测得三极管的静态管压降UCE近似等于电源电压UCC时，则该管工作状态为( B )。
A．饱和 B．截止
C．放大 D．不能确定
18．放大电路中正常工作的三极管各极对公共端的电位分别为：①0.2V、②-0.5V、③6V，则各极的名称为（ C ）。
A．①B②C③E B．①E②C③B C．①B②E③C D．①C②B③E
19．一共射极放大电路的NPN三极管工作在饱和导通状态，其发射结电压BEU和集电结电压BCU分别为（ B ）。
A．BEU>0,BCU<0 B．BEU>0,BCU>0
C．BEU<0,BCU<0 D．BEU<0,BCU<0
20．单相半波整流电路中，负载为500Ω电阻，变压器的副边电压为12V，则负载上电压平均值和二极管所承受的最高反向电压为（ B ）。
A．5.4V、12V B．5.4V、17V
C．9V、12V D．9V、17V
四、问答题（每题6分，共36分）
1.引入负反馈对放大电路的性能改善有何益处？
答：能起到稳定静态工作点，提高放大倍数的稳定性，改变输入、输出电阻，减小失真，拓展通频带等。
2.引入电压串联负反馈和电流并联负反馈，对放大电路的输入、输出电阻分别有什么影响？
答：引入电压串联负反馈，会使输入电阻增大，输出电阻减小；引入电流并联负反馈，会使输入电阻减小，输出电阻增大。
3.直流稳压电源一般是由哪几部分组成的？
答：它是由变压器、整流电路、滤波电路和稳压电路四部分组成。
4.接触器分为哪两类？接触器的功能是什么？主要用于哪些地方？ 答：接触器是一种自动电器，有直流接触器和交流接触器之分，其功能是可以频繁的接通或断开交、直流电路及大容量控制电路。主要用于控制电动机、电热设备、电焊机等，尤其在电力拖动系统中应用广泛。
5.什么是正向偏置和反向偏置？二极管在正向偏置和反向偏置时分别为什么状态？
答：当PN结的P区接电源正极，N区接电源负极时，称为外加正向电压，也叫正向偏置。当P区接电源负极，N区接电源正极时，称为外加反向电压，也叫反向偏置。
正向偏置时，二极管处于导通状态；反向偏置时，二极管处于截止状态。
6.稳压二极管是如何起到稳压作用的？
答：稳压二极管有一个相对普通二极管较低的反向击穿电压。在特性曲线上，其反向击穿特性曲线很陡，击穿后在安全的工作电流范围内，能够保证电压变化很小。串接了限流电阻后，能够使稳压二极管很稳定地工作在指定的反向击穿区，只要输出电压取自稳压二极管两端，在输入电压不稳定的情况下稳压二极管便可起到稳定输出电压的作用。
五、计算题（每题7分，共14分）
1．将下列十进制转化为二进制，或将二进制转化为十进制
（1） （31）10 （2） （110101）2
（3） （1101）2 （4） （110101）2
解：（1） （31）10 = （11111）2
（2） （110101）2 = （53）10
（3） （1101）2 = （13）10
（4） （110101）2 = （53）10
2．用代数法化简下列逻辑函数
① ABCCBACABBCACBA ② CBABCACBA
解：①BCBABABCAABBAABCCBACABBCACBA
②BACCBCABACCBBACCBABCABCACCBABCACBA•))((
电工电子技术（高起专）-学习指南
一、 填空题
1. 电流的方向定义为______电荷运动的方向。电流的参考方向则是________________的方向。
答案：正；人为定义
2. 某电压源的电压与电流为非关联参考方向，已知其电压为5V，电流为2A，则该电压源提供的功率为_________W。
答案：10
3. 用叠加定理求解电路时，当某独立源单独作用时，将其余独立电压源用_______代替，独立电流源作________代替。
答案：短路；开路
4. 通常说，“把灯泡接到220V正弦电源”，这里的220V指的是___________值。如把灯泡接到_______V的直流电源，两者的发光效果相同。
答案：有效值；220
5. 正弦量的角频率、周期T与频率f三者之间的关系式为_________________________。
答案：21fT
6. 磁场中某点的磁场强度H的大小，等于该点的磁感应强度B与____________的比值，其国际单位制单位是___________。
答案：磁导率μ；特斯拉T
7. 铁磁性物质在交变磁化过程中，磁感应强度的变化落后于磁场强度变化的现象，称为________现象。
答案：磁滞
8. 在集中参数电路中，任意时刻所有元件吸收的电功率的总和_____________________。
答案：等于零
9. 在电流一定的条件下，线性电阻元件的电导值越大，消耗的功率__________。在电压一定的条件下，电导值越大，消耗的功率___________。 答案：越小；越大
10. 两个同频率的正弦电流i1(t)和i2(t)的初相角分别为1=150，2=–100，这两个电流的相位关系是_________超前_________，超前的角度为____________。
答案：i2；i1；110
11. 1度电可供220V、40W的灯泡正常发光时间是 小时。
答案：25
12. 实际电源可以用 与电阻的并联组合来表示。
答案：理想电流源
13. 三相对称电压是指每相电压幅值_________、角频率________，彼此之间的相位差互为________的三个电压。
答案：相等；相等；120
14. 将星形联接对称负载改成三角形联接，接至相同的对称三相电压源上，则负载相电流为星形联接相电流的____倍；线电流为星形联接线电流的____倍。
