平面镜成像作图

平面镜成像的原理作图与应用1. 前言平面镜是光学实验和现实生活中经常使用到的一种光学元件。

它具有简单、易于制造和操作的特点，并且在成像实验和光学系统中有着重要的应用。

本文将介绍平面镜成像的原理、作图方法和一些实际应用场景。

2. 平面镜成像原理平面镜成像的原理可以通过光线追迹的方法来解释。

当平行光线照射到平面镜上时，根据光的反射定律，反射光线与入射光线呈相等角度的关系。

根据该原理，可以得出以下结论：•平面镜上的物体和物体的像是对称的，即物体和像相对于镜面关于双曲线对称；•平面镜上的物体和物体的像具有相等的倒立性质；•平面镜上的物体和物体的像具有相等的大小。

3. 平面镜成像作图方法为了更好地理解平面镜成像的原理，我们可以采用几何光学的方法进行作图。

下面是一种常用的平面镜成像作图方法：1.选择一个具体的物体和一个坐标系原点，在坐标系上画出物体的位置；2.在物体的反面选择一个点作为光源，发出一束光线；3.根据光的反射定律，按照相等角度的关系，画出镜面上的反射光线；4.将反射光线延长，与镜面上的反射光线相交，得到物体的像。

4. 平面镜的应用场景平面镜作为一种常见的光学元件，在实际应用中有许多重要的场景。

以下是一些常见的平面镜应用场景：4.1. 反光镜在汽车、摩托车和自行车等交通工具上，常常使用反光镜。

反光镜使用镜面上的反射光成像，允许驾驶员观察到车后的情况，从而提高行车安全性。

4.2. 化妆镜化妆镜是许多人生活中必不可少的物品。

它使用平面镜的成像原理，使人们可以清晰地看到自己的面部特征，方便进行化妆、洗脸等活动。

4.3. 光学显微镜光学显微镜是一种用于观察微观结构和物体的光学仪器。

它使用多个平面镜的成像原理，使用户可以放大、观察微小物体，并研究它们的特征和构造。

4.4. 制作照相机镜头照相机镜头是摄影中常用的光学元件。

其中的透镜一般使用曲面镜面，但在某些情况下，也会使用平面镜作为反光镜，改变光线的行进方向和成像位置。

平面镜成像作图方法举例平面镜成像作图的方法通常有两种，一种是根据平面镜的成像特点——“物体在平面镜中成的像与物体之间相对于镜面总是对称的”作图，我们称这种作图方法为对称法;另一种方法是根据光的反射定律——即根据光的传播路线作图，我们称这种作图方法为光路图法。

例1 一发光点发出的光经过平面镜反射后如图1所示，请作图找出发光点的位置。

方法一对称法1、将两条反射光线向镜后反向延长(注意:镜后的反向延长线必须用虚线)，使之交于S,点;2、由S,点向镜面作垂线，使之与镜面交于O点，再由O点向图1 镜前延长到S点，使SO=S,O(注意:发光点与虚像点之间的连线必须用虚线)，则S点即为发光点的位置(如答图1所示)。

方法二光路图法1、分别由两条反射光线与镜面的交点处向镜面作垂线(即法线)。

2、根据光的反射定律中“反射角等于入射角”作出两条反射光线的入射光线相交得到的点即为发光点(如答图2所示)。

注意:法线必须用虚线，入射光线必须标出传播方向。

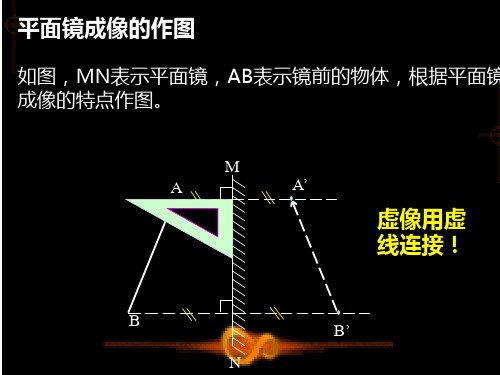

答图1 答图2 图2例2 根据平面镜成像特点，画出图2中物体AB在平面镜中所成的像(分析:本题要求根据平面镜成像特点画出物体AB在平面镜中所成的像，在这种情况下，我们只能根据平面镜成像特点用对称法作出物体在平面镜中成的像。

若题目没有特别要求根据哪种原理作图，我们也可以用上述两种方法中的任意一种方法作出物体在平面镜中成的像。

方法一:对称法1、在物体AB上确定两个(或多个)能描述物体形状的点AB(或多个点)。

2、分别由AB两点(或多个点)向镜面作垂线，并延长至镜后A,B,(或多个点)，使镜后各对应点到镜面的距离与镜前各点到镜面的距离相等。

3、用虚线连接镜后各对称点即可得到物体在平面镜中成的像(如答图3所示)。

注意:物点和像点之间的连线必须用虚线，物体在平面镜中成的像必须用虚线。

若物体有方向，则物体在平面镜中成的像也必须标出方向。

答图3 答图4方法二光路图法11、在物体AB上确定两个(或多个)能描述物体形状的点AB(或多个点)。
