arduino 用proteus仿真基础知识和实例-回复Arduino用Proteus仿真基础知识和实例Arduino是一款非常流行的开源电子原型平台，而Proteus则是一款功能强大的电子电路仿真软件。

结合二者可以实现Arduino电路的仿真和调试，为电路设计师和Arduino爱好者提供了极大的便利。

本文将一步一步详细介绍Arduino用Proteus仿真的基础知识和实例。

第一部分：Proteus仿真基础知识在开始之前，我们需要了解一些Proteus仿真的基础知识。

1. Proteus简介：Proteus是一款由Labcenter Electronics公司开发的集电子电路设计、仿真、PCB设计于一体的综合性软件。

2. Proteus版本：Proteus有两个主要版本，分别是Professional和Lite。

Professional版拥有更多高级功能，而Lite版则相对简化但仍然可以满足一般需求。

3. 库文件：Proteus中包含了大量的元件库，我们可以在其中找到Arduino相关的元件以进行仿真。

4. Arduino模拟器：Proteus还提供了一个Arduino模拟器，可以模拟运行Arduino代码，观察器件的实际工作效果。

了解这些基本概念后，我们可以开始进行Arduino在Proteus中的仿真实例。

第二部分：Arduino在Proteus中的仿真实例在这里，我们将以一个简单的LED闪烁的例子来介绍Arduino在Proteus 中的仿真。

实例一：LED闪烁材料准备：- Arduino开发板- 220欧姆电阻- 5mm LED- 连接线步骤一：绘制电路图1. 打开Proteus，选择Arduino UNO开发板并放置到绘图区域。

2. 从库文件中选择一个LED并放置到UNO开发板上。

再选择一个220欧姆电阻并将其连接到LED的长脚上，另一端连接到UNO开发板上的GND端口。

3. 连接UNO开发板的数字引脚13与LED的短脚。

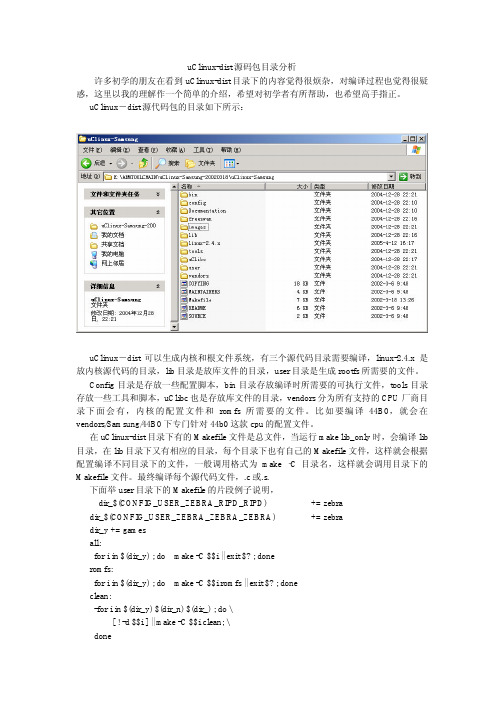

uClinux-dist源码包目录分析许多初学的朋友在看到uClinux-dist目录下的内容觉得很烦杂，对编译过程也觉得很疑惑，这里以我的理解作一个简单的介绍，希望对初学者有所帮助，也希望高手指正。

uClinux－dist源代码包的目录如下所示：uClinux－dist可以生成内核和根文件系统，有三个源代码目录需要编译，linux-2.4.x是放内核源代码的目录，lib目录是放库文件的目录，user目录是生成rootfs所需要的文件。

Config目录是存放一些配置脚本，bin目录存放编译时所需要的可执行文件，tools目录存放一些工具和脚本，uClibc也是存放库文件的目录，vendors分为所有支持的CPU厂商目录下面会有，内核的配置文件和romfs所需要的文件。

比如要编译44B0，就会在vendors/Samsung/44B0下专门针对44b0这款cpu的配置文件。

在uClinux-dist目录下有的Makefile文件是总文件，当运行make lib_only时，会编译lib 目录，在lib目录下又有相应的目录，每个目录下也有自己的Makefile文件，这样就会根据配置编译不同目录下的文件，一般调用格式为make –C 目录名，这样就会调用目录下的Makefile文件。

最终编译每个源代码文件，.c或.s.下面举user目录下的Makefile的片段例子说明，dir_$(CONFIG_USER_ZEBRA_RIPD_RIPD) += zebradir_$(CONFIG_USER_ZEBRA_ZEBRA_ZEBRA) += zebradir_y += gamesall:for i in $(dir_y) ; do make -C $$i || exit $? ; doneromfs:for i in $(dir_y) ; do make -C $$i romfs || exit $? ; doneclean:-for i in $(dir_y) $(dir_n) $(dir_) ; do \[ ! -d $$i ] || make -C $$i clean; \done其中dir_$(CONFIG_USER_ZEBRA_RIPD_RIPD)的值可能是dir_yCONFIG_USER_ZEBRA_RIPD_RIPD值只可能是y或n，若设置了相应的变量，就会有相应的文件名加入dir_y的变量中，for i in $(dir_y) ; do make -C $$i，相应的文件就会被编译。

如何利用p r o t e u s来仿真e m u8086下编写的E X E程序如何利用proteus来仿真emu8086下编写的EXE程序1.安装proteus和emu8086，都采用默认安装方式2.打开proteus，在其中设置emu8086编译器1）打开“源代码”菜单中的“设定代码生成工具”弹出下面所示对话框2）选中上面所示对话框中左下角的“新建”按钮，然后打开c盘下emu8086文件夹，选中emu8086.exe。

3）按照下图所示，填写源程序扩展名为“ASM”目标代码扩“EXE”，命令行“%1”，然后点击确定。

2.使用emu8086，生成可执行文件1)打开emu8086，会出现下图所示，在其中选择NEW2)单击new按钮后会弹出如下所示对话框，选择empty workspace3）再出现的空白编辑区部分敲入代码如：实验二中给的EX2_1.ASM4)利用FILE菜单中的save as对源程序进行存盘，利用assembler菜单下并编译，注意文件名和路径，请注意生成的可执行文件EXE一定要和仿真电路图DSN在同一文件夹下。

5）如果编译时提示有错误，则修改反色部分，再重新编译，直至没有错误编译成功生成可执行EXE文件为止。

3.打开仿真电路图，设置仿真运行环境。

1）以EX2_1.DSN为例，双击电路图中U1:8086单元2）弹出如下图所示对话框3）双击第三行 program file 右侧打开按钮，选择同文件夹下EX2_1.EXE，其他参数如上图设置。

4）下面如下图所示，设置内部存储器的容量Internal Memory Size 为0x1f0h，（注：内部存储器的容量还可以加大，根据情况设置即可，但因为本实验中用得到了外部扩展存储器，所以注意不能超过4000H）又因为本程序中有INT 3;断点中断，故要设置断点Stop on int 3 YES4.以上都做完，即可仿真执行程序并调试了，并可观察结果。

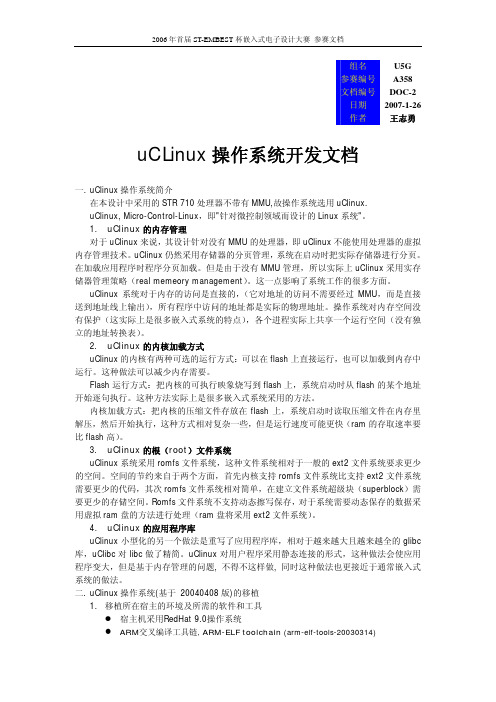

组名U5G参赛编号A358文档编号DOC-2日期2007-1-26作者王志勇uCLinux操作系统开发文档一.uClinux操作系统简介在本设计中采用的STR 710处理器不带有MMU,故操作系统选用uClinux.uClinux, Micro-Control-Linux，即"针对微控制领域而设计的Linux系统"。

1.uClinux的内存管理对于uClinux来说，其设计针对没有MMU的处理器，即uClinux不能使用处理器的虚拟内存管理技术。

uClinux仍然采用存储器的分页管理，系统在启动时把实际存储器进行分页。

在加载应用程序时程序分页加载。

但是由于没有MMU管理，所以实际上uClinux采用实存储器管理策略（real memeory management）。

这一点影响了系统工作的很多方面。

uClinux系统对于内存的访问是直接的，（它对地址的访问不需要经过MMU，而是直接送到地址线上输出），所有程序中访问的地址都是实际的物理地址。

操作系统对内存空间没有保护（这实际上是很多嵌入式系统的特点），各个进程实际上共享一个运行空间（没有独立的地址转换表）。

2.uClinux的内核加载方式uClinux的内核有两种可选的运行方式：可以在flash上直接运行，也可以加载到内存中运行。

这种做法可以减少内存需要。

Flash运行方式：把内核的可执行映象烧写到flash上，系统启动时从flash的某个地址开始逐句执行。

这种方法实际上是很多嵌入式系统采用的方法。

内核加载方式：把内核的压缩文件存放在flash上，系统启动时读取压缩文件在内存里解压，然后开始执行，这种方式相对复杂一些，但是运行速度可能更快（ram的存取速率要比flash高）。

3.uClinux的根（root）文件系统uClinux系统采用romfs文件系统，这种文件系统相对于一般的ext2文件系统要求更少的空间。

空间的节约来自于两个方面，首先内核支持romfs文件系统比支持ext2文件系统需要更少的代码，其次romfs文件系统相对简单，在建立文件系统超级块（superblock）需要更少的存储空间。

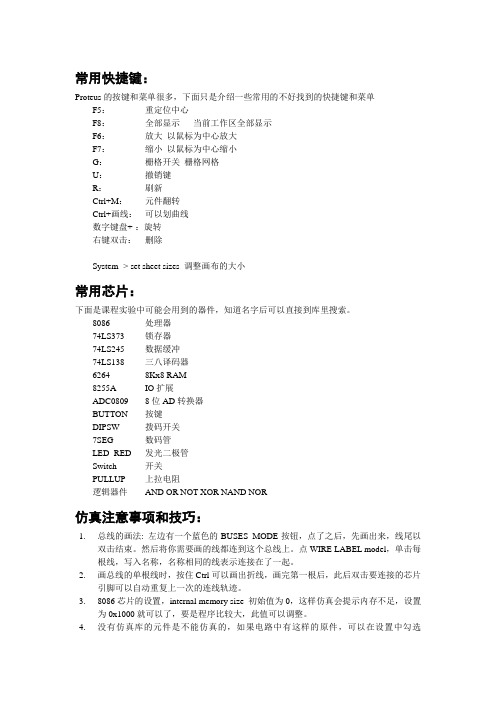

常用快捷键：Proteus的按键和菜单很多，下面只是介绍一些常用的不好找到的快捷键和菜单F5：重定位中心F8：全部显示当前工作区全部显示F6：放大以鼠标为中心放大F7：缩小以鼠标为中心缩小G：栅格开关栅格网格U：撤销键R：刷新Ctrl+M：元件翻转Ctrl+画线：可以划曲线数字键盘+-：旋转右键双击：删除System -> set sheet sizes 调整画布的大小常用芯片：下面是课程实验中可能会用到的器件，知道名字后可以直接到库里搜索。

8086 处理器74LS373 锁存器74LS245 数据缓冲74LS138 三八译码器62648Kx8 RAM8255A IO扩展ADC0809 8位AD转换器BUTTON 按键DIPSW 拨码开关7SEG 数码管LED_RED 发光二极管Switch 开关PULLUP 上拉电阻逻辑器件AND OR NOT XOR NAND NOR仿真注意事项和技巧：1.总线的画法: 左边有一个蓝色的BUSES MODE按钮，点了之后，先画出来，线尾以双击结束。

然后将你需要画的线都连到这个总线上。

点WIRE LABEL model，单击每根线，写入名称，名称相同的线表示连接在了一起。

2.画总线的单根线时，按住Ctrl可以画出折线，画完第一根后，此后双击要连接的芯片引脚可以自动重复上一次的连线轨迹。

3.8086芯片的设置，internal memory size 初始值为0，这样仿真会提示内存不足，设置为0x1000就可以了，要是程序比较大，此值可以调整。

4.没有仿真库的元件是不能仿真的，如果电路中有这样的原件，可以在设置中勾选exclude from simulation，把此元件在仿真中排除。

5.8086内部是没有存储空间的，为了仿真需要有部分地址是不可以接外设使用的，试验中大家尽量用最高的四位地址线参与译码，这样肯定是没有问题的。

软件的使用说到底很简单，大家把所有的按钮和菜单都点一遍，自己搭个小电路，应该就掌握得差不多了。

Proteus⼊门教程完整版Proteus ⼊门教程本⽂将简单介绍⼀下Proteus 的使⽤。

在这⾥，我⽤的Proteus 版本是Proteus 6.7 sp3 Professional 。

⼀、Proteus 6 Professional 界⾯简介安装完Proteus 后，运⾏ISIS 6 Professional ，会出现以下窗⼝界⾯：为了⽅便介绍，我分别对窗⼝内各部分进⾏中⽂说明(见上图) 。

下⾯简单介绍各部分的功能：1．原理图编辑窗⼝( The Editing Window )：顾名思义，它是⽤来绘制原理图的。

蓝⾊⽅框内为可编辑区，元件要放到它⾥⾯。

注意，这个窗⼝是没有滚动条的，你可⽤预览窗⼝来改变原理图的可视范围。

2．预览窗⼝( The Overview Window )：它可显⽰两个内容，⼀个是：当你在元件列表中选择⼀个元件时，它会显⽰该元件的预览图；另⼀个是，当你的⿏标焦点落在原理图编辑窗⼝时(即放置元件到原理图编辑窗⼝后或在原理图编辑窗⼝中点击⿏标后) ，它会显⽰整张原理图的缩略图，并会显⽰⼀个绿⾊的⽅框，绿⾊的⽅框⾥⾯的内容就是当前原理图窗⼝中显⽰的内容，因此，你可⽤⿏标在它上⾯点击来改变绿⾊的⽅框的位置，从⽽改变原理图的可视范围。

3．模型选择⼯具栏( Mode Selector Toolbar )：主要模型( Main Modes )：1* 选择元件( components)(默认选择的)2* 放置连接点3* 放置标签(⽤总线时会⽤到)4* 放置⽂本5* ⽤于绘制总线6* ⽤于放置⼦电路7* ⽤于即时编辑元件参数 (先单击该图标再单击要修改的元件)配件( Gadgets)：1* 终端接⼝( terminals )：有VCC 、地、输出、输⼊等接⼝2* 器件引脚：⽤于绘制各种引脚3* 仿真图表( graph)：⽤于各种分析，如Noise Analysis4* 录⾳机5* 信号发⽣器( generators)6* 电压探针：使⽤仿真图表时要⽤到7* 电流探针：使⽤仿真图表时要⽤到8* 虚拟仪表：有⽰波器等2D 图形( 2D Graphics )：1* 画各种直线2* 画各种⽅框3* 画各种圆4* 画各种圆弧5* 画各种多边形6* 画各种⽂本8* 画原点等4．元件列表( The Object Selector )：⽤于挑选元件( components)、终端接⼝( terminals)、信号发⽣器 ( generators )、仿真图表( graph )等。

Harbin Institute of Technology专业综合实践课程（论文）设计题目：Proteus V8的特殊调试与诊断功能的开发摘要—本文主要以Proteus8.0版本的功能及使用为基础，主要介绍工程的创建、编译器的配置、基本调试等一些基本问题，并探讨Proteus8.0的一些新特点新功能，最后与Proteus7.0做出对比得出结论。

关键词—Proteus8.0，Proteus7.0；1.简介Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。

它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。

它是目前比较好的仿真单片机及外围器件的工具。

虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。

同时，Proteus还是一个巨大的教学资源，可以用于模拟电路与数字电路的教学实验、单片机与嵌入式系统的教学实验、微控制器系统的综合实验、创新实验与毕业设计等。

Proteus可以与广大学生相结合，打造成一个口袋实验室。

在Proteus家族里，Proteus8.0是目前较新的版本（最新的是8.1版），Proteus8.0版本的出现具有重要的意义，它也与其他版本有着很明显的不同，再此进行详细介绍Proteus8.0版本的使用过程。

2.使用过程2.1创建新工程假定此时已安装了Proteus8.0版本。

选择并点开Proteus8Professional，首先需要新建一个工程，由于本教程是与PCB绘制教程相关联的，所以此时的工程是一个带有原理图、PCB和源代码编译部分的工程。

点击File，如图，选择New Project，将出现新建工程向导部分,在此可以设置文件名（Name）和保存路径（Path）点击Next，在下一页的顶部选项卡中，选择“从选中的模板中创建原理图”（Create aSchematic from the selected template），在此可选择默认（DFAULT）。
