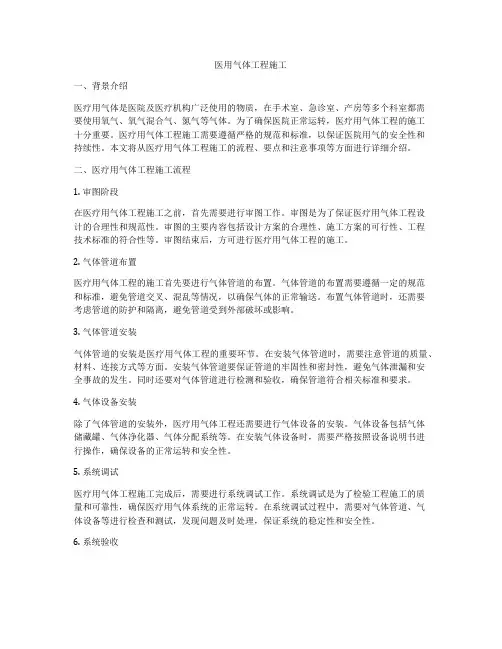

随着医疗技术的不断发展，医用气体在临床应用中的重要性日益凸显。
医用气体工程安装施工是医院建设的重要组成部分，涉及到病人的生命安全和医疗质量。
为确保医用气体工程的安全、高效运行，特制定以下施工方案。
二、工程概况1. 工程名称：XX医院医用气体工程安装施工2. 工程地点：XX市XX区XX路XX号3. 工程规模：该项目包括中央供氧系统、中央吸引系统、压缩空气系统、二氧化碳系统、氮气系统、笑气系统等。
4. 工程工期：预计60天三、施工方案1. 施工准备（1）组织施工队伍：成立医用气体工程安装施工项目组，明确各岗位人员职责。
（2）施工材料：按照设计要求，采购符合国家标准的医用气体管道、阀门、仪表等材料。
（3）施工工具：准备必要的施工工具，如切割机、焊接机、水平仪、压力表等。
2. 施工工艺（1）管道安装1）根据设计图纸，确定管道走向、支架位置和管径尺寸。
2）管道采用不锈钢无缝管，氩弧焊接，确保焊接质量。
3）管道安装前，对管道进行脱脂处理，保证管道内壁清洁。
4）管道安装时，注意保持管道水平度和垂直度，确保管道连接牢固。
（2）阀门附件安装1）阀门附件采用法兰或丝扣连接，确保连接密封性。
2）安装阀门时，注意阀门方向和标识，确保管道系统正常运行。
（3）仪表安装1）按照设计要求，安装压力表、流量计等仪表。
2）仪表安装后，进行调试和校准，确保仪表运行正常。
3. 施工质量控制（1）严格执行国家相关标准和规范，确保工程质量。
（2）加强施工过程中的质量控制，严格控制材料质量、施工工艺和施工环境。
（3）对施工过程进行监督检查，发现问题及时整改。
四、施工安全管理1. 施工现场设立安全警示标志，加强施工人员安全教育。
2. 严格遵守施工现场安全操作规程，确保施工安全。
3. 加强施工现场防火、防盗、防触电等措施，确保施工现场安全。
五、施工进度安排1. 施工前期准备（5天）2. 管道安装（15天）3. 阀门附件安装（5天）4. 仪表安装（5天）5. 系统调试（10天）6. 工程验收（5天）六、工程验收1. 施工完成后，组织相关部门进行工程验收。
医用气体工程安装施工方案一、医用气体的种类及使用要求医用气体一般包括氧气、氮气、氧气混合气体、气体混合物等，它们在医院中主要用于手术、急救和重症监护等方面。
不同的气体有不同的使用要求，因此在安装医用气体系统时，要根据实际情况进行合理的规划和设计。
二、医用气体工程安装施工的一般要求1. 工程前期准备在进行医用气体工程安装施工前，首先要进行充分的工程前期准备工作。
包括对医院建筑结构和空间进行合理布局和设计，确定气体管道的敷设路线和位置，对施工人员进行培训和指导，做好安全防护措施等。
2. 施工材料和设备医用气体工程安装施工需要使用符合国家相关标准和规定的材料和设备，如医用气体管道、连接件、阀门、压力表、流量计等。
在选择和购买材料和设备时，要严格按照相关技术要求进行，以确保施工质量和安全性。
3. 施工组织和管理医用气体工程安装施工需要进行严格的组织和管理，包括施工图纸和施工方案的编制与审核、施工计划的制定与调整、施工现场的管理与协调、施工人员的培训与监督等。
同时要加强与其他施工工程的协调配合，确保医用气体系统与其他设施的整体安装效果。
4. 安全防护措施医用气体工程安装施工是一项重大的安全工程，对施工现场的安全防护工作尤为重要。
在进行施工时，要加强对施工人员的安全教育和培训，严格执行作业规程和安全操作规程，做好现场安全标识和警示，保证施工过程中不发生安全事故。
5. 质量控制医用气体工程安装施工的质量控制是保证工程质量和安全的重要措施。
在进行施工前，要对施工人员进行专业技术培训和考核，确保他们具备相关的资质和技能。
同时要制定严格的施工质量检查计划，对施工过程和成果进行定期检验和验收，及时发现和解决问题，保证工程质量。
6. 施工后期保养医用气体工程安装施工完成后，还需要进行一定的保养和维护工作。
包括对气体管道和设备进行巡检和保养，对系统进行定期的清洗和消毒，确保医用气体的纯度和安全性，延长系统的使用寿命。
三、医用气体工程安装施工的注意事项1. 施工过程中要严格按照设计要求进行，严禁随意更改施工图纸和设计方案。
医用气体工程主要施工方案引言医用气体工程是医疗设施建设中不可或缺的一部分，为医院提供各类医用气体，包括氧气、氮气、制氮空气等。
医用气体在医院的各个科室起着至关重要的作用，不仅能保障医院的正常运作，还能为患者的康复提供必要的支持。
本文将介绍医用气体工程的主要施工方案，包括气体管道系统的设计和安装、压缩机房的布置以及安全监测系统的设置等。
气体管道系统设计与安装医用气体管道系统是医用气体工程中最为重要的部分，其设计与安装需要严格依据相关标准和规范进行。
下面是医用气体管道系统设计与安装的主要步骤：1.设计规划阶段：根据医院的实际情况和需求，确定医用气体的用量、压力要求等参数，并绘制管道系统的布置图。
2.材料选择：选择具有良好耐腐蚀性、安全可靠的材料，如不锈钢、铜等。
3.管道布置：根据设计规划，合理布置气体管道，避免交叉、交错现象，并尽量缩短管道长度，减少压力损失。
4.安装施工：在管道布置完成后，进行管道的焊接、连接等施工工作，确保连接紧密、无漏气现象。
5.压力测试：完成管道安装后，进行压力测试，确保管道系统的密封性和稳定性。
压缩机房的布置医用气体工程中的压缩机房是医院供应氧气、氮气等医用气体的重要环节。
压缩机房的布置需要考虑以下几个方面：1.环境要求：压缩机房应该选址在无毒、无尘、无腐蚀气体的环境中，室内温度要适宜，并保证通风良好。
2.安全要求：压缩机房必须具备防火、防爆等安全措施，避免发生意外事故。
3.设备布置：压缩机、储气罐等设备应合理布置，避免过度拥挤，方便维护和管理。
4.噪音控制：压缩机房应采取降噪措施，减少噪音对医院正常工作和患者休息的影响。
安全监测系统设置医用气体工程中的安全监测系统是为了保障医用气体的安全使用而设置的。
安全监测系统的设置需要考虑以下几个方面：1.气体泄漏监测：安装气体泄漏传感器，实时监测气体泄漏情况，一旦发生泄漏，及时报警并采取相应的应急处理措施。
2.压力监测：安装压力传感器，监测医用气体管道的压力变化，确保气体供应的稳定性和可靠性。
医用气体工程施工方案一、施工前准备工作1.1 全面了解医院气体消耗情况，合理确定气体需求量及使用地点。
1.2 确定医用气体储存区域，保证储气罐的安全运行。
1.3 设计气体输送管道，确保输送管道的安全性和稳定性。
1.4 确保施工现场的通风情况，保证作业人员的安全。
1.5 申请相关许可证和批文，合法合规开展医用气体工程施工。
二、施工流程及要求2.1 施工前，应设置安全警示标志，确保施工现场的安全。
2.2 围绕气体输送管道进行布置，确保管道的连接牢固。
2.3 采用专业工具和设备进行焊接、切割等作业，确保气体管道的质量。
2.4 在管道连接处进行气密测试，确保气体输送系统不会发生泄漏。
2.5 进行压力测试，确认气体输送系统的正常运行。
2.6 完成管道安装后，进行涂装、绝缘等工艺处理，保护管道的表面。
2.7 负责人员进行验收，确保医用气体系统的安全运行。
三、施工中的安全措施3.1 严格执行安全规章制度，保证作业人员的安全。
3.2 进行动火作业时，应设置专人负责，保障现场火源的安全。
3.3 施工现场做到通风良好，防止气体泄漏对作业人员的危害。
3.4 作业人员必须穿戴符合要求的劳动保护用具，确保施工过程的安全。
3.5 定期进行安全检查，发现问题及时解决，保障医用气体系统的安全。
四、施工后的维护管理4.1 完成施工后，进行系统调试，确保医用气体系统正常运行。
4.2 对气体系统进行定期检查，排查隐患，消除风险，保障系统的稳定性。
4.3 建立健全的管理制度，明确各项工作的责任，并进行记录和跟踪管理。
4.4 对医用气体系统进行定期维护，保持设备的良好状态，延长设备的使用寿命。
4.5 对医用气体系统的使用进行监督和管理，确保系统的安全、高效运行。
五、总结医用气体工程施工方案应以保障医用气体供应的稳定性和安全性为核心，遵守相关法规和标准要求，建立健全的管理体系，确保医用气体系统的良好运行。
同时，施工人员应严格执行操作规程，保持施工现场的整洁和安全，做好施工记录和数据管理，保障医院医用气体系统的正常使用。
医用气体管道安装技术方案1.管道安装工程1.1．管道工程重点和难点分析（1）医用气体管道施工的重点与难点是楼层走道水平管道的安装。
楼层走道为各专业管道施工的公共空间，种类繁多，有空调水管、空调风管、消防管、强弱电线槽等等，而可用于气体管道安装的空间很小，同时气焊过程中需保护焊和注意焊渣，还需要注意其他专业的管道的成品保护。
（2）医用供氧气体管道一般采用脱脂无缝紫铜管或无缝不锈钢管，管道安装前需经过脱脂处理，焊接手段主要采用惰性气体保护焊接，铜管主要采用氧气+乙炔焊接，不锈钢管可采用亚弧焊或普通电焊。
（3）医用中心吸引气体管道一般采用镀锌钢管或不锈钢管，管道安装前无需脱脂，镀锌钢管可采用丝扣连接或焊接，不锈钢管可采用亚弧焊或普通电焊。
2．管道工程的主要施工技术（1）总则1）项目安装过程中，必须遵循设计图纸，遵守现行国家及地方规范、规定进行。
2）工程所使用的主要材料、设备、成品或半成品，应由符合国家或部颁发的现行标准的技术质量鉴定文件或产品合格证。
3）施工中，应与建筑及其它相关专业工种密切配合，同时应做好质量检验评定，保证工程质量达到国家标准和设计要求。
4）管道安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，应临时封存闭。
5）管道穿墙壁或楼板时，应设置保护套管，套管可以是PVC管或金属管，套管长度不得小于墙壁厚度，或应高出楼面或地面50mm，管道接驳口不得置于管道内部。
（2）支吊架制作与安装1）支吊架制作①支吊架的型式、材质、加工尺寸、精度及焊接应符合设计要求；②支架底板、工作面应平整；③焊缝应进行外观检查，不得有漏焊、电焊、裂纹等缺陷；④制作合格的支吊架方可进行防腐处理，并妥善保管。
2）支吊架安装①管道安装时，应及时进行支、吊架的固定和调整工作，支吊架位置应正确，安装要平整牢固，管子与支架接触良好。
②支吊架安装的间距应符合设计或规范要求。
具体数据见下表。
（3）供氧管道脱脂处理1）一般要求①供氧管道及连接附件、阀门等安装前均应进行脱脂。
第1篇一、前期准备1. 设计方案：根据医院实际情况，设计合理的气体工程方案，包括气体种类、管道布局、设备选型等。
2. 报批手续：向相关部门提交气体工程申请，办理相关审批手续。
3. 招标采购：根据设计方案，进行设备、材料采购招标，确保质量、价格、交货期等符合要求。
4. 组建施工团队：组建专业的施工队伍，明确各岗位职责，确保施工顺利进行。
二、现场施工1. 施工准备：对施工现场进行清理，确保施工环境整洁、安全。
同时，对施工人员进行安全培训，提高安全意识。
2. 管道安装：根据设计方案，进行管道铺设。
管道材质应符合国家相关标准，确保管道的耐压、耐腐蚀、保温等性能。
3. 设备安装：按照设备安装规范，进行气体设备安装。
设备安装完毕后，进行试运行，确保设备运行正常。
4. 管道试压：对管道进行试压，检查管道是否存在泄漏、变形等问题。
试压合格后，进行管道防腐处理。
5. 气体管道吹扫：对气体管道进行吹扫，清除管道内的杂质、锈蚀等，确保气体管道的清洁。
6. 气体报警器安装：根据设计要求，安装气体报警器，确保气体泄漏时能及时报警。
7. 系统调试：对整个气体工程系统进行调试，确保各设备、管道、报警器等运行正常。
三、验收与交付1. 验收：按照国家相关标准，对气体工程进行验收。
验收内容包括：管道、设备安装质量、系统运行状况、安全性能等。
2. 交付：验收合格后，将气体工程交付医院使用。
同时，提供相关技术资料和操作手册，确保医院工作人员能熟练操作。
3. 售后服务：对气体工程进行定期检查、维护，确保系统长期稳定运行。
若发生故障，及时进行维修，确保医院正常使用。
四、注意事项1. 严格按照设计方案进行施工，确保工程质量和安全。
2. 施工过程中，做好现场安全管理，防止发生安全事故。
3. 选择合格的设备、材料，确保工程质量和使用寿命。
4. 加强施工人员培训，提高施工技能和安全意识。
5. 做好工程记录，便于后期维护和故障排查。
6. 与医院沟通，确保工程进度和质量满足医院需求。
第1篇一、工程内容1. 设备安装：包括氧气系统、压缩空气系统、负压吸引系统、氮气系统、二氧化碳系统等设备的安装，以及相关配套设施的安装。
2. 管道铺设：根据医院实际情况，合理规划管道走向，铺设医用气体管道、呼吸管道、负压管道等，确保管道安全、可靠、美观。
3. 控制系统：安装气体供应控制系统，实现气体供应的自动调节、报警和保护功能，确保医院气体供应的稳定性和安全性。
4. 电气系统：安装电气控制系统，实现气体供应设备的自动启动、停止和故障报警，确保电气系统的正常运行。
5. 检测系统：安装气体检测系统，实时监测气体浓度、压力等参数，确保气体质量符合国家标准。
6. 安全防护：设置安全防护设施，如气体泄漏报警器、紧急切断阀等，以保障医护人员和患者的安全。
二、施工要点1. 施工前准备：熟悉图纸，了解工程要求；组织施工人员培训，确保施工人员掌握相关知识和技能；备齐施工材料、设备等。
2. 管道铺设：严格按照设计要求进行管道铺设，确保管道平直、美观、无弯曲；对管道进行试压、吹扫，确保管道质量。
3. 设备安装：按照设备安装规范，确保设备安装牢固、水平、垂直；对设备进行调试，确保设备运行正常。
4. 控制系统、电气系统、检测系统安装：严格按照设计要求进行安装，确保系统运行稳定、可靠。
5. 安全防护：在施工过程中，加强安全防护措施，确保施工人员安全；对施工区域进行封闭，防止无关人员进入。
三、注意事项1. 施工过程中，严格遵守国家相关法律法规，确保工程质量、安全。
2. 加强施工现场管理，确保施工材料、设备等有序堆放，避免影响施工进度。
3. 严格控制施工质量，确保工程符合设计要求和国家标准。
4. 施工过程中，加强与医院、设计、监理等单位的沟通，及时解决施工过程中出现的问题。
5. 施工完成后，进行验收，确保工程达到预期效果。
总之，医疗气体工程施工是一项系统工程，涉及多个专业领域。
在施工过程中，要严格按照设计要求和国家标准进行施工，确保工程质量、安全，为医院提供稳定、可靠的气体供应。
医用气体工程施工方案1. 引言医用气体是医疗机构不可或缺的重要资源，对于病房、手术室等各类医疗区域的正常运行至关重要。
为了确保医用气体的稳定供应和安全使用，医用气体工程施工方案是不可或缺的一部分。
本文将详细介绍医用气体工程施工的整体方案，从前期准备、设计方案、施工流程以及验收和维护等多个方面进行细化。
2. 前期准备在正式进行医用气体工程施工之前，进行充分的前期准备工作是必不可少的。
以下是具体的前期准备内容：2.1 资质与审批施工单位需要确保具备相关资质和执照，包括医用气体工程施工相关的资质认证和安全生产许可证等。
同时，需要按照相关法律法规进行审批申请并取得批准。
2.2 材料准备根据设计方案，准备施工所需的材料，包括管材、接头、阀门等。
需要确保材料的质量和规格符合设计要求，同时充分保证材料的供应。
2.3 设备采购根据医用气体工程的需要，购买相应的施工设备，包括焊接设备、测试仪器等。
设备的选购需要符合相关标准和要求，确保施工过程的顺利进行。
2.4 安全措施制定详细的安全措施和操作规程，指导施工人员在施工过程中保证安全。
包括对施工现场的安全防护、施工人员的培训和防护用品的准备等。
3. 设计方案根据医疗机构的需求和现有的条件，制定医用气体工程的设计方案。
设计方案需要符合相关的规范和标准，确保医用气体系统的稳定供应。
以下是设计方案的具体内容：3.1 医用气体种类和用途明确医用气体的种类和用途，包括氧气、氧化亚氮等。
根据不同的用途和需要，设计相应的供气管道和设备。
3.2 管道布局和走线根据医疗区域的不同，合理布置管道和走线，确保医用气体的供应和分配顺畅、合理。
需要考虑到各个区域的用气量和用气压力等因素。
3.3 安全防护设施在设计方案中，需要考虑医用气体工程的安全防护设施。
包括压力调节装置、漏气报警装置等。
这些设施可以保障医用气体的安全使用。
3.4 排风和通风系统在设计方案中，需要考虑医疗区域的排风和通风系统。
医用气体工程施工方案在医疗设施的建设中，医用气体工程的施工至关重要。
医用气体包括氧气、氮气、氧化亚氮等，是医疗机构不可或缺的重要设施。
正确的施工方案和流程可以确保医用气体的安全供应和有效利用。
本文将详细介绍医用气体工程的施工方案。
1. 施工前准备在开始医用气体工程施工之前，必须做好充分的准备工作。
首先要对施工区域进行勘测和评估，确保施工条件符合安全规范。
同时，要准备好所需的设备、材料和人员。
施工前还需制定详细的施工计划和安全措施，确保施工过程安全可靠。
2. 施工流程2.1 安装管道首先要进行医用气体管道的安装。
根据设计图纸和规范要求，对管道进行定位和布置。
在安装过程中，要注意管道的连接牢固、密封性良好。
安装完成后，需进行压力测试，确保管道系统完好无损。
2.2 安装气体输送设备接下来是安装气体输送设备，包括气体罐、气体输送管路等。
设备的安装位置要符合设计要求，同时要保证设备安全可靠。
在接驳管路时，需确保连接处密封完好，避免气体泄漏。
2.3 系统调试完成设备安装后，需要进行系统调试。
通过逐步开启设备、调节气体流量等操作，检查系统运行情况。
在调试过程中，要注意观察气体压力、流量等参数，确保系统正常运行。
3. 施工质量控制在医用气体工程施工过程中，质量控制至关重要。
要严格按照设计要求和标准进行施工，确保设备安装位置准确、管道连接牢固、气体输送稳定可靠。
同时要做好施工记录和验收工作，确保施工质量符合标准。
4. 安全管理安全是医用气体工程施工的首要任务。
施工现场要严格执行安全操作规程，做好防护措施，避免发生意外事故。
施工人员要接受必要的培训和指导，保证操作规范。
同时要配备应急处理设备，以备不时之需。
结语医用气体工程施工是一项细致、复杂的工作，需要严谨的施工方案和流程。
只有做好施工前的准备工作、严格执行施工流程、控制施工质量、做好安全管理，才能确保医用气体系统的安全稳定运行。
希望本文对医用气体工程的施工方案有所启发，为相关工作者提供参考和借鉴。
医院医用气体工程施工方案
1.工程概述：
-确定医院医用气体工程的规模和施工范围；
-说明医用气体工程的目的和重要性；
2.设计依据：
-根据相关法规、标准和规范，详细阐述医用气体工程的设计依据；
-说明医用气体工程所需的气体种类和用途。
3.工程施工组织：
-确定医用气体工程的施工组织架构和责任分工；
-制定医用气体工程施工计划，包括时间安排、人员配备和材料准备等；
-确定医用气体工程的施工要求和安全措施，包括施工现场的安全管理和环境保护等。
4.设备安装：
-根据设计方案，安装医用气体工程所需的设备，包括气体储罐、管道和分配系统等；
-确定设备的安装位置和布局，保证设备的正常运行和维护；
-进行设备的调试和试运行，确保其工作正常和安全可靠。
5.管道系统施工：
-设计医用气体管道系统的布置和连接方式，保证医用气体的准确输送和分配；
-进行管道的施工和安装，包括管道的切割、焊接和封堵等；
-进行管道的测试和检验，保证其安全可靠和密封性能。
6.安全保护措施：
-制定医用气体工程的安全管理制度和操作规程，确保医用气体的安全使用；
-配备必要的安全设备和防护措施，保护施工人员和设备的安全；
-进行医用气体工程的质量检查和验收，确保施工质量和安全性。
7.工程管理：
-对医用气体工程进行全程监督和管理，包括工程进度、质量和安全等；
-配合医院其他工程项目的施工，确保医用气体工程与医疗设施的协调和配合；
-协调施工单位和监理单位的工作，解决工程中的问题和难题。
通过以上工程施工方案的制定和执行，可以保证医用气体工程的正常施工和安全运行，满足医院内部各项医用气体需求，为医疗工作提供有力的保障。
医用气体工程施工方案 页脚内容 医用气体工程施工方案及技术措施 一、管道施工方案及主要技术措施 本工程为综合门诊楼，医用气体管道采用不锈钢无缝管，氩弧焊接。阀门附件采用法兰或丝扣连接。 1、医用气体管道的施工方法和主要技术措施： ⑴、医用气体管道安装工艺流程：
⑵、管道氩弧焊接操作工艺： ①管道在焊接前应该使用四氯化碳进行脱脂处理（吸引管道除外），脱脂处理选择专业公司进行或者是采购经过脱脂的不锈钢管材。处理合格后方可进行焊接作业。 ②管材必须按设计图纸下料，坡口制作按GB50236-98 附录C 进行。坡口加工宜采用等离子切割或机械加工方法。修磨管口使用专用砂轮片，预制安装不得用铁质工具敲击。组对时不得采用强力组装，接头内壁必须齐平。在坡口两侧 200MM 范围内用碳水涂刷一遍。 ③点固焊，不得有气空、夹渣、夹钨、裂纹存在。为防止焊缝产
焊前准备 管道脱脂 干管安装 立管安装 支管安装 管道探伤 管道试压及吹扫 系统验收 医用气体工程施工方案
页脚内容 出热裂纹，焊后可采用水冷强制冷却措施。 ④奥氏体不锈钢采用手工电弧焊时，其运条方法角度与底碳钢焊接基本相同。 ⑤不锈钢管道的焊接采用氩弧焊封底，手工焊盖面、管腔内充氩保护，使管内侧焊缝不产生氧化，保证光洁，对于口径较小的不锈钢管，也可直接用氩弧焊封底和盖面。 ⑥不锈钢管道焊接时，不允许在焊口外的基体金属上引弧和熄弧，熄弧或更换焊条时，应在弧坑前方约20mm-25mm处引弧，然后在将电弧返回弧坑，同时注意焊接盖面在上一段焊缝10mm-15mm处开始。 ⑦为了防止焊接时飞溅物等落在管材上，焊接前应在焊口周围用阻燃带，白垩粉和石棉橡胶板进行保护，防止飞溅物落上管子上。 ⑧焊接层数及焊道数应根据壁厚选择。不锈钢焊接后，首先要除去溶渣和焊缝附近的污垢，然后进行钝化处理。 ⑨不锈钢管子管件组对的焊口，要便于施焊，减少横焊、和仰焊、焊接时采取防变形措施，减少固定焊口，力求做到整体预制安装。 ⑩当采用气焊时，其操作方法一般采用左焊法。焊距与焊件成40～50°。火焰中心与熔池距离不小于2MM为宜，焊炬不作横向摆动，一条焊缝一次焊完不得中断。
⑶、管道氩弧焊接质量标准： 医用气体工程施工方案 页脚内容 对接接头表面严禁有气孔、裂纹、夹渣等缺陷。 施焊前必须进行工艺评定并编制作业指导书。 所使用的材料必须符合设计要求。 允许偏差项目必须符合下表规定：
焊缝余高错边接头平直度的允许偏差： 检查内容 允许偏差 检验方法
余高b ⅠⅡⅢ类钢管 b≤1+0.1δ≤3 检验尺 ⅣⅤ类钢管 b≤1+0.2δ
≤5
外壁错边量
ⅠⅡⅢ类钢管 ＜15% h且≤3 检验尺 ⅣⅤ类钢管 ＜25% h且≤
5
接头平直度
h≤10 0.28
检验尺 10＜h≤20 2 ＞20 3 表中：δ为焊缝宽度 b 为余高 h 为板管厚
⑷、成品保护： 医用气体工程施工方案 页脚内容 焊口焊完后用稀盐酸把焊口清洗干净，并用清水清洗。 焊后成品、半成品应放置合理，位于反修位置，不宜布置在支架上、混凝土及墙壁套管内。 直径管不得有十字形焊缝。 不锈钢管，不锈板材不得与其它钢材混放在一起。
⑸、管道检查、检验和试验： ① 外观检验： 外观检验应包括对各种管道组成件、管道支承件的检验以及在管道施工过程中的检验。 管道组成件及管道支承件、管道加工件、坡口加工及组对、管道安装的检验数量和标准应符合《工业金属管道工程施工及验收规范》的有关规定。 除焊接作业指导书有特殊要求的焊缝外，应在焊完后立即除去渣皮、飞溅，并应将焊缝表面清理干净，进行外观检验。 ② 射线照相接验和超声波检验： 管道焊缝的内部质量，应按设计文件的规定进行射线照相检验或超声波检验。射线照相检验和超声波检验的方法和质量分级标准应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》的规定。 管道焊缝的射线照相检验或超声波检验应及时进行。当抽样检验时，应对每一焊工所焊焊缝技规定的比例进行抽查，抽检比例不得低医用气体工程施工方案 页脚内容 于5％，其质量不得低于Ⅲ级。检验位置应由施工单位和建设单位的质检人员共同确定。 当检验发现焊缝缺陷超出设计文件和本规范规定时，必须进行返修，焊缝返修后应按原规定方法进行检验。 当抽样检验未发现需要返修的焊缝缺陷时，则该次抽样所代表的一批焊缝应认为全部合格；当抽样检验发现需要返修的焊缝缺陷时，除返修该焊缝外，还应采用原规定方法按下列规定进一步检验：每出现一道不合格焊缝应再检验两道该焊工所焊的同一批焊缝。当这两道焊缝均合格时，应认为检验所代表的这一批焊缝合格。当这两道焊缝又出现不合格时，每道不合格焊缝应再检验两道该焊工的同一批焊缝。当再次检验的焊缝均合格时，可认为检验所代表的这一批焊缝合格。当再次检验又出现不合格时，应对该焊工所焊的同一批焊缝全部进行检验。
⑹、管道强度试验： 管道强度试验前，应检查系统各管道接口、节点是否已完善，管道支架是否牢固，试验时应缓慢向管道内充气，升压时应缓慢升压。本系统使用气体介质进行试压。 室内医用气体管道的试验压力必须符合设计要求。设计无明确要求时，医用气体管道系统试验压力应为设计压力的1.15倍，真空管道的试验压力应为0.2MPa，当管道的设计压力大于0.6MPa时，必须有设计文件规定或经建设单位同意，方可用气体进行压力试验。 医用气体工程施工方案 页脚内容 严禁使试验温度接近金属的脆性转变温度。 试验前，必须用空气进行预试验，试验压力宜为0.2MPa。 试验时，应逐步缓慢增加压力，当压力升至试验压力的50%时，如未发现异状或泄漏,继续按试验压力的10%逐级升压，每级稳压3min，直至试验压力。稳压10min,再将压力降至设计压力，停压时间应根据查漏工作需要而定。以发泡剂检验不泄漏为合格。
⑺、系统吹扫： ① 一般规定： 管道在压力试验合格后，建设单位应负责组织吹扫或清洗(简称吹洗)工作,并应在吹洗前编制吹洗方案。 公称直径小于600mm的气体管道宜采用空气吹扫。 不允许吹洗的设备及管道应与吹洗系统隔离。 管道吹扫前，不应安装孔板、法兰连接的调节阀、重要阀门、节流阀、安全阀、仪表等，对于焊接的上述阀门和仪表，应采取流经旁路或卸掉阀头及阀座加保护套等保护措施。 吹扫的顺序应按主管、支管、疏排管依次进行，吹洗出的脏物，不得进入已合格的管道。 吹扫前应检验管道支、吊架的牢固程度，必要时应予以加固。 吹扫时应设置禁区。 管道吹洗合格并复位后，不得再进行影响管内清洁的其他作业。 管道复位时，应由施工单位会同建设单位、监理单位共同检查，医用气体工程施工方案 页脚内容 并应填写“管道系统吹扫及清洗记录”及“隐蔽工程(封闭)记录”。 ② 空气吹扫： 管道系统的吹扫应在管道试压合格后进行。 空气吹扫应利用已经安装并验收合格的无油旋齿风冷空压机，也可利用装置中的液氧贮气罐蓄气，进行间断性的吹扫。吹扫压力不得超过容器和管道的设计压力，流速不宜小于20m／S。 空气吹扫过程中，当目测排气无烟尘时，应在排气口设置贴白布或涂白漆的木制靶板检验，5min内靶板上无铁锈、尘土、水分及其他杂物，应为合格。 管道吹扫进气口及排气口应选择适当位置，并能保证将管道系统内的杂物吹扫干净。排气管截面积不小于被吹扫管道截面的60%，排气管应接至室外无人到达的地方。
⑻、静电接地安装： 有静电接地要求的管道，各段管子间应导电。当每对法兰或螺纹接头间电阻值超过0. 03Ω时，应设导线跨接。 管道系统的对地电阻值超过100Ω时、应设两处接地引线。接地引线宜采用焊接形式。 有静电接地要求的不锈钢管道，导线跨接或接地引线不得与不锈钢管道直接连接，应采用不锈钢板过渡。 用作静电接地的材料或零件，安装前不得涂漆。导电接触面必须除锈并紧密连接。 医用气体工程施工方案 页脚内容 静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整
2、管道支架安装： 管道支架设置的高度和间距，应符合设计要求和施工规范的要求。支架的尺寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1～2mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行倒角处理。支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。 支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以1.5～1.8m高为宜。层高5m以上，平均设置两个管卡。对干、立管支架安装定位，应考虑布置美观，管道支架的最大间距应符合下表的要求。 管道支架的最大间距：
管道规格（mm） D10×1.0 D15×1.2 D18×1.2 D22×1.5 D35×2.0 支架最大间距（m） 2.5 2.5 3.0 3.5 4.0
管道规格（mm） D54×2.0 D67×2.5 D85×2.5 D108×3.5 支架最大间距5.0 6.0 6.0 8.0
