最新电子凸轮介绍

兴世机械电子凸轮简要说明一.安全和注意1.注意事项本电子凸轮并不是完全的绝对值编码器,它在第一转(没有找到原点时)不会输出信号.2.安全操作请在完全了解明白该手册后,再安装和操作本电子凸轮.二.安装1.控制器安装直接嵌入面板安装,用配带的金属扣固定.2.编码器安装编码器用配套的联轴器安装,请保证编码器轴和设备驱动轴的同心度.三.接线1.接线端子位置:2.电源24V:24V供电电源.0V:电源公共端.3.编码器接线BLK: Black 黑色线RED:Red 红色线WHI: White 白色线A相脉冲+GRY:Grey 灰色线A相脉冲-BLU: Blue 蓝色线B相脉冲+BRN: Brown 棕色线B相脉冲-YLW: Yellow 黄色线Z相脉冲+GRN: Green 绿色线Z相脉冲-其它端子不用接线.如果需要更换电子凸轮旋转方向,请交换WHI和GRY(白色线和灰色线).4.输出信号接线COM:输出信号的公共点,每8个通道共用一个.并且每8个通道内部共用一个保险.0-31: 输出通道.NPN集电极开路输出,最高电压300V/最大电流150mA/最大功率100mW.5.控制信号接线24V:控制信号输入电源.ST:启动,当信号为ON时,控制使能输出,并可以设定参数.B0- B2:程序组选择信号.可以选择0-7程序组,如下表: 端子接0V时激活(ON),悬空不接或接24V无效(--).B0 B1 B2 NO.-- -- -- 0ON -- -- 1-- ON -- 2ON ON -- 3-- -- ON 4ON -- ON 5-- ON ON 6ON ON ON 7程序组信号在ST信号跳变沿读取.四.控制1.启动ST:启动信号,引脚为0V时激活.激活后读取程序组并使能凸轮输出.2.程序组切换先设定好B0-B2的程序组选择信号,再激活ST信号.五.触控面板:进入进角补偿的菜单。

:将变更的参数生效，并保存。

设定参数项改变，在程序时切换至ON/OFF，在进角补偿切换速度/ON的角度/OFF 的角度。

电子凸轮控制器原理
电子凸轮控制器是一种用于发动机控制的先进技术，它可以实现发动机在各种工况下的最佳性能和效率。

其原理主要包括凸轮轴位置传感器、控制单元和执行器三个部分。

凸轮轴位置传感器用于检测凸轮轴的位置和速度，它通常是通过磁敏元件或光敏元件实现的。

凸轮轴的位置信息将被传输给控制单元作为输入信号。

控制单元是电子凸轮控制器的核心部件，其主要功能是根据凸轮轴的位置信息来计算出最佳的发动机工作模式，进而控制执行器的动作。

在控制单元中，有一个微处理器用于处理输入信号，并根据预设的算法进行计算和控制。

执行器是电子凸轮控制器中的输出部分，它通过控制凸轮轴的位置和速度来实现对发动机的控制。

执行器一般是由电磁阀或电动机组成，通过电子凸轮控制器发出的指令控制其动作。

整个电子凸轮控制器的工作原理是：凸轮轴的位置和速度信息通过传感器传输给控制单元，控制单元根据预设的算法计算出最佳的凸轮轴工作模式，然后通过执行器控制凸轮轴的位置和速度，从而有效地控制发动机的工作状态。

电子凸轮控制器的主要优点是可以实现对发动机控制精度的提高，以及对各种工况下的最佳性能和效率的实现。

它可以根据不同的驾驶需求和工况要求进行智能调整，从而优化发动机的
工作状态。

此外，电子凸轮控制器还可以实现对发动机排放的控制，提高发动机的清洁度和环保性能。

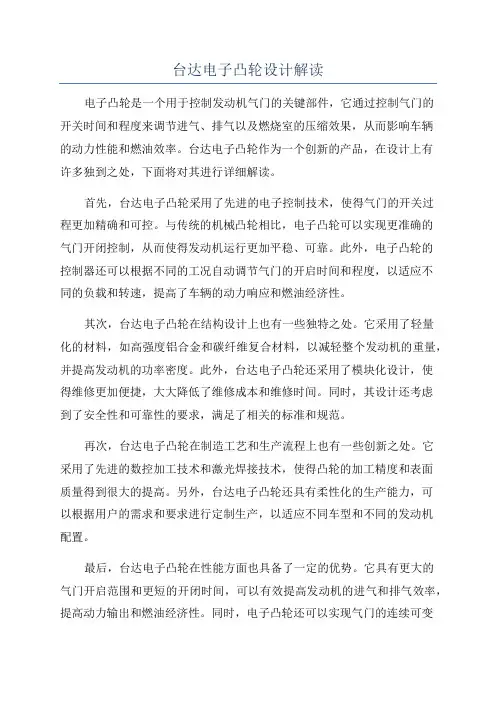

台达电子凸轮设计解读电子凸轮是一个用于控制发动机气门的关键部件，它通过控制气门的开关时间和程度来调节进气、排气以及燃烧室的压缩效果，从而影响车辆的动力性能和燃油效率。

台达电子凸轮作为一个创新的产品，在设计上有许多独到之处，下面将对其进行详细解读。

首先，台达电子凸轮采用了先进的电子控制技术，使得气门的开关过程更加精确和可控。

与传统的机械凸轮相比，电子凸轮可以实现更准确的气门开闭控制，从而使得发动机运行更加平稳、可靠。

此外，电子凸轮的控制器还可以根据不同的工况自动调节气门的开启时间和程度，以适应不同的负载和转速，提高了车辆的动力响应和燃油经济性。

其次，台达电子凸轮在结构设计上也有一些独特之处。

它采用了轻量化的材料，如高强度铝合金和碳纤维复合材料，以减轻整个发动机的重量，并提高发动机的功率密度。

此外，台达电子凸轮还采用了模块化设计，使得维修更加便捷，大大降低了维修成本和维修时间。

同时，其设计还考虑到了安全性和可靠性的要求，满足了相关的标准和规范。

再次，台达电子凸轮在制造工艺和生产流程上也有一些创新之处。

它采用了先进的数控加工技术和激光焊接技术，使得凸轮的加工精度和表面质量得到很大的提高。

另外，台达电子凸轮还具有柔性化的生产能力，可以根据用户的需求和要求进行定制生产，以适应不同车型和不同的发动机配置。

最后，台达电子凸轮在性能方面也具备了一定的优势。

它具有更大的气门开启范围和更短的开闭时间，可以有效提高发动机的进气和排气效率，提高动力输出和燃油经济性。

同时，电子凸轮还可以实现气门的连续可变升程控制，使得发动机在不同负载和转速下都能保持较高的效率，并实现更好的动力调节和响应性能。

综上所述，台达电子凸轮作为一种创新的产品，在设计上具有许多独到之处。

它采用了先进的电子控制技术、轻量化材料和模块化设计，使得气门的开关更加精确和可控，结构更加轻量化和可靠，制造工艺更加精细化和灵活化，性能更加出色和高效。

台达电子凸轮的推出将为汽车行业带来更多机会和挑战，有望推动发动机技术的进一步创新与发展。

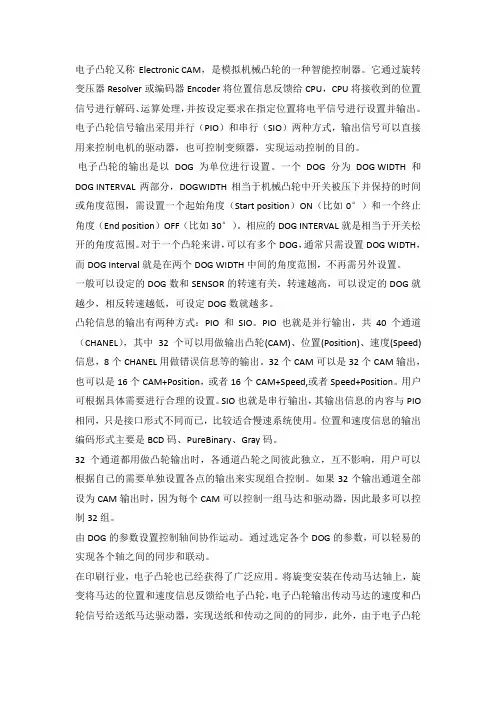

电子凸轮又称Electronic CAM，是模拟机械凸轮的一种智能控制器。

它通过旋转变压器Resolver或编码器Encoder将位置信息反馈给CPU，CPU将接收到的位置信号进行解码、运算处理，并按设定要求在指定位置将电平信号进行设置并输出。

电子凸轮信号输出采用并行（PIO）和串行（SIO）两种方式，输出信号可以直接用来控制电机的驱动器，也可控制变频器，实现运动控制的目的。

电子凸轮的输出是以DOG为单位进行设置。

一个DOG分为DOG WIDTH和DOG INTERVAL两部分，DOGWIDTH相当于机械凸轮中开关被压下并保持的时间或角度范围，需设置一个起始角度（Start position）ON（比如0°）和一个终止角度（End position）OFF（比如30°）。

相应的DOG INTERVAL就是相当于开关松开的角度范围。

对于一个凸轮来讲，可以有多个DOG，通常只需设置DOG WIDTH，而DOG Interval就是在两个DOG WIDTH中间的角度范围，不再需另外设置。

一般可以设定的DOG数和SENSOR的转速有关，转速越高，可以设定的DOG就越少，相反转速越低，可设定DOG数就越多。

凸轮信息的输出有两种方式：PIO和SIO。

PIO也就是并行输出，共40个通道（CHANEL），其中32个可以用做输出凸轮(CAM)、位置(Position)、速度(Speed)信息，8个CHANEL用做错误信息等的输出。

32个CAM可以是32个CAM输出，也可以是16个CAM+Position，或者16个CAM+Speed,或者Speed+Position。

用户可根据具体需要进行合理的设置。

SIO也就是串行输出，其输出信息的内容与PIO 相同，只是接口形式不同而已，比较适合慢速系统使用。

位置和速度信息的输出编码形式主要是BCD码、PureBinary、Gray码。

32个通道都用做凸轮输出时，各通道凸轮之间彼此独立，互不影响，用户可以根据自己的需要单独设置各点的输出来实现组合控制。

电子凸轮控制器的原理及应用
电子凸轮控制器是一种通过电子芯片控制凸轮轴运动的装置。

其原理是利用电子控制器控制凸轮轴不同位置的电磁阀，从而实现发动机进、排气门的开闭时机和时长的精确控制。

电子凸轮控制器的应用主要集中在发动机的可变气门正时系统上。

传统的气门正时系统中，凸轮轴的运动由机械装置控制，无法灵活地调整气门开闭的时机和时长。

而电子凸轮控制器则通过调节电磁阀的开关时机和时长，可以实现对气门的精确控制。

这种可变气门正时系统可以根据发动机的工况需求，调整气门的开启和关闭时机，以提高发动机的燃烧效率和动力输出。

电子凸轮控制器的优势在于可以根据工况需求实现气门的精确控制，使发动机在不同工况下实现最佳的燃烧效率和动力输出。

例如，在低负载工况下，可以延迟气门关闭的时机，减小压缩行程，降低泵损功率，以提高燃油经济性；在高负载工况下，可以提前气门关闭的时机，增加膨胀行程，提高动力输出。

此外，电子凸轮控制器还可以实现随着发动机转速的提升，逐渐调整气门正时角度，以满足不同转速下的最佳正时要求。

总之，电子凸轮控制器通过电子芯片控制凸轮轴的运动，实现对气门开闭时机和时长的精确控制，以提高发动机的燃烧效率和动力输出。

其主要应用在发动机的可变气门正时系统中，可以根据工况需求灵活调整气门的开启和关闭时机，以提高发动机的性能和燃油经济性。

电子凸轮控制器的原理及应用电子凸轮控制器（Electronic Cam Controller，ECC）是一种用于控制发动机气门开启和关闭时间的先进技术装置。

它通过电子控制系统，能够实现对气门开启和关闭时间的精确控制，从而提高发动机的燃烧效率和动力输出。

本文将对电子凸轮控制器的原理及应用进行详细介绍，以便读者对该技术有更深入的了解。

首先，我们来看一下电子凸轮控制器的原理。

电子凸轮控制器是通过一套电子控制系统来实现对气门开启和关闭时间的精确控制的。

在传统的发动机中，气门的开启和关闭时间是由凸轮轴上的凸轮来决定的，而凸轮的形状决定了气门的开启和关闭时间。

但是，这种机械式的控制方式存在着很大的局限性，无法适应发动机在不同工况下的需求。

而电子凸轮控制器则通过传感器实时监测发动机的工况，将监测到的数据传输给电子控制单元（ECU），ECU根据这些数据来控制气门的开启和关闭时间。

这样一来，就可以根据发动机的实际工况来实现气门开启和关闭时间的精确控制，从而提高发动机的燃烧效率和动力输出。

接下来，我们来看一下电子凸轮控制器的应用。

电子凸轮控制器主要应用于高性能发动机和节能型发动机中。

在高性能发动机中，电子凸轮控制器能够实现气门的快速开启和关闭，从而提高发动机的输出功率和扭矩。

而在节能型发动机中，电子凸轮控制器则可以根据车辆的实际工况来调整气门的开启和关闭时间，以实现最佳的燃烧效率和燃油经济性。

此外，电子凸轮控制器还可以实现可变气门升程和可变气门正时等功能，从而进一步提高发动机的性能和燃油经济性。

通过对气门开启和关闭时间的精确控制，电子凸轮控制器能够使发动机在不同工况下都能够实现最佳的性能和燃油经济性，从而满足车辆在不同行驶状态下的需求。

总的来说，电子凸轮控制器作为一种先进的发动机控制技术，能够实现对气门开启和关闭时间的精确控制，从而提高发动机的燃烧效率和动力输出。

它的应用范围广泛，可以满足高性能发动机和节能型发动机在不同工况下的需求。

电子凸轮原理
电子凸轮是一种用于控制发动机气门活动的技术，通过电子信号来替代传统的机械凸轮轴。

其工作原理基于发动机控制单元(ECU)的指令，通过调节发动机气门开启和关闭的时间、持续
时间和升程来改变气门的工作方式。

电子凸轮系统由电子控制单元、传感器和执行器组成。

传感器监测发动机的速度、负载、温度等参数，并向电子控制单元提供反馈信息。

电子控制单元根据这些信息和预设的程序算法来确定每个气门的开启和关闭时机。

执行器则负责控制进气和排气凸轮的运动。

在正常工作条件下，电子凸轮的工作过程如下：当ECU接收
到油门输入信号后，根据发动机的工作状态来计算出最佳的气门开启和关闭时机。

然后，电子控制单元通过发送电信号来激活执行器，执行器会根据电信号的指令来控制凸轮的转动。

这样，气门就会按照预设的时间和升程来开启和关闭，从而实现精确的气门控制。

电子凸轮的优点是可以实现更准确的气门控制，提高发动机的燃烧效率和动力性能。

此外，电子凸轮还可以根据不同驾驶要求和环境条件来进行调整，提供更好的驾驶体验和燃油经济性。

另外，由于电子凸轮无需机械传动，可以减少发动机的摩擦损失，提高机械效率。

尽管电子凸轮具有许多优点，但其成本较高，对传感器和执行器的要求也较高。

此外，电子凸轮系统也需要更复杂的控制算
法和更高的可靠性要求。

因此，在实际应用中，电子凸轮系统仍然面临一些挑战和问题需要解决。

电子凸轮原理电子凸轮是一种用于控制发动机气门开关的重要部件，它通过精确的控制来确保发动机的正常运转和性能输出。

在汽车发动机中，电子凸轮的原理和作用至关重要，下面我们将详细介绍电子凸轮的原理和工作方式。

电子凸轮是通过凸轮轴上的凸轮来控制气门的开合时间和行程，从而调节气门的开启时间和气门升程。

传统的机械凸轮是通过凸轮轴上的凸轮来推动摇臂，再通过摇臂来控制气门的开合。

而电子凸轮则是通过电磁阀来控制气门的开合，从而实现对气门开启时间和气门升程的精确控制。

电子凸轮的工作原理主要包括以下几个方面：1. 电磁阀控制气门开合，电子凸轮通过控制电磁阀的开闭来实现对气门的精确控制。

当电磁阀通电时，气门开启；当电磁阀断电时，气门关闭。

通过控制电磁阀的通断来调节气门的开合时间和气门升程，从而实现对发动机气门的精确控制。

2. 传感器检测发动机工况，电子凸轮通过传感器来检测发动机的工作状态，包括发动机转速、负荷、温度等参数。

通过这些参数的检测，电子凸轮可以实时调节气门的开合时间和气门升程，以适应不同工况下的发动机运行要求。

3. 控制单元实现气门控制策略，电子凸轮的控制单元根据传感器检测到的发动机工况，采用相应的气门控制策略来控制电磁阀的开闭，从而实现对气门的精确控制。

控制单元可以根据发动机的工作状态实时调整气门的开合时间和气门升程，以确保发动机的正常运转和性能输出。

电子凸轮相较于传统的机械凸轮具有以下优点：1. 精确控制气门开合时间和气门升程，提高发动机的燃烧效率和性能输出。

2. 适应性强，可以根据不同工况实时调整气门控制策略，提高发动机的响应性和经济性。

3. 减少零部件磨损，提高发动机的可靠性和耐久性。

总之，电子凸轮作为发动机控制系统的重要部件，通过精确的气门控制来实现对发动机的精确控制，提高发动机的燃烧效率和性能输出。

它的工作原理和作用机制对于汽车发动机的性能和经济性具有重要意义，也是汽车发动机技术发展的重要方向之一。

NJ电子凸轮应用资料欧姆龙自动化（中国）有限公司FAE中心2012年12月目录一、杭州中亚电子凸轮应用介绍(江勇) (1)二、上海今昌电子凸轮应用介绍（王琦） (10)三、南京先特电子凸轮应用介绍（杨伟） (15)四、厦门特盈电子凸轮应用介绍（吴晓东） (20)五、温州鸿昌电子凸轮应用介绍（王伟） (29)一、杭州中亚直线灌装机电子凸轮应用介绍课题一：多轴时序控制1.课题：客户有如下图示的控制要求，各个轴之间存在复杂的时序控制。

时序图2.解决方法：通过将时序图转换成电子凸轮表解决复杂的时序控制3.设置及程序以“进瓶水平”（MC_BottleInHorizontal）为例，主轴为虚轴，从轴为实轴。

时序图如下：主轴（虚轴）以360为一个周期，进行循环速度控制。

主轴、从轴都在零位。

从轴开始的时候并不启动，而是在主轴位置到达285时开始启动，当主轴位置到达360时，从轴停止。

在下一个周期，主轴到达120的时候，从轴开始返回（反转），主轴位置到达220的时候，从轴停止（回零位）。

如上图所示，是进瓶水平轴与主轴构成的电子凸轮表。

根据上图可以看到，主轴为0的时候，从轴也是0，而根据时序图的要求，从轴的“0”应该在主轴的“285”。

显然这样的动作是不正确的。

这样编制凸轮表的原因在于，NJ的电子凸轮表的起始点必须为两个“0”，即主轴、从轴都从0开始，如下图所示：解决这个问题的办法是对编制好的凸轮表进行“偏移”，偏移的程序如下：通过MasterOffset将主轴向后偏移280，这时的动作时序和凸轮形状就与工艺要求相符了，但要注意的是，这时的从轴起始位置不为0，会造成起始速度“无穷大”，从而引发伺服报警。

将MasterScaling设置为280，就可以将从轴的起始点推迟到“主轴280”的位置，当主轴启动时，从轴并不启动，而是等到主轴到达280位置时再启动，这样就可以实现客户的工艺要求了。

4.注意问题a.因为虚轴是从0开始，但是虚轴在从0开始时，不是所有的轴对应的时序图都在0位，因此需要调整某个轴的电子凸轮表同步启动点，我们可以通过设置CAMIN功能块里的Masterstartdistance来实现；b.NJ电子凸轮表制作时只能从（0,0）点开始画，而实际如“进瓶水平”轴，主轴在280的时候才是一个周期的起点，我们可以通过设置CAMIN功能块里的Masteroffset来实现；c.在设置主虚轴加减速率时，要考虑每个从轴的机械惯量；c.在设置主虚轴速度时，请注意各个从轴的实际速度，防止超速运行。

台达电子凸轮设计资料凸轮是一种机械元件，常用于驱动连杆机构的运动。

台达电子作为一家知名的电子产品生产商，其凸轮设计资料包括凸轮的基本原理和设计要点，以及使用凸轮的应用领域和优势等方面。

一、凸轮的基本原理和设计要点凸轮是一种具有特定形状的轴，常用于驱动其他部件（如活塞、阀门等）的运动。

它的基本原理是通过凸轮曲面的几何形状，在旋转运动时实现对其他部件的间歇或连续运动。

设计凸轮需要考虑以下要点：1.凸轮的曲面形状：凸轮曲面的设计根据具体的要求而定，可以是直线、曲线、椭圆等不同形状。

曲线的选择要考虑到所需运动的速度、间隙和稳定性等因素。

2.凸轮的工作环境：凸轮在工作过程中会受到各种力的作用，因此需要考虑材料的强度、硬度和耐磨性等因素。

同时还要注意凸轮与其他部件的配合工作，如轴承和润滑等问题。

3.凸轮的驱动方式：凸轮可以通过直接驱动或间接驱动来实现运动，具体的驱动方式要根据实际需要选择。

二、凸轮的应用领域和优势凸轮广泛应用于各种机械装置中，包括发动机、汽车、电动工具、纺织设备、包装机械等领域。

凸轮的具体应用优势如下：1.凸轮能够实现不同的运动形式，如往复运动、循环运动、摆动运动等，使得其在各种机械装置中的应用非常灵活多样。

2.凸轮的设计精度高，可以实现精确的定位和控制。

通过合理设计凸轮曲线形状，还可以实现不同速度和加速度的运动，从而满足不同的工艺要求。

3.凸轮具有高效率和可靠性。

由于凸轮的工作部位相对简单，且不容易出现故障，因此具有较好的机械性能和运动稳定性。

总之，凸轮作为一种常用的机械元件，具有广泛的应用前景。

通过合理的设计和选择，可以实现不同形式和功能的运动，满足各种工艺要求。

台达电子作为电子产品制造商，凸轮设计资料将为其产品的研发和制造提供有力的支持。

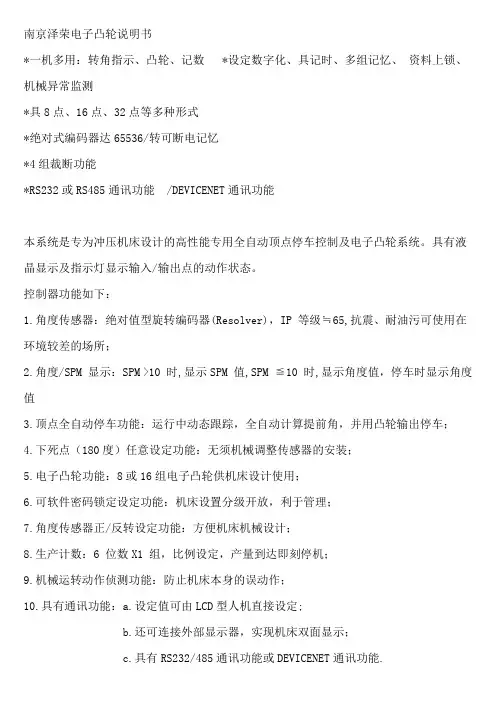

南京泽荣电子凸轮说明书
*一机多用：转角指示、凸轮、记数 *设定数字化、具记时、多组记忆、资料上锁、机械异常监测
*具8点、16点、32点等多种形式
*绝对式编码器达65536/转可断电记忆
*4组裁断功能
*RS232或RS485通讯功能/DEVICENET通讯功能
本系统是专为冲压机床设计的高性能专用全自动顶点停车控制及电子凸轮系统。

具有液晶显示及指示灯显示输入/输出点的动作状态。

控制器功能如下：
1.角度传感器：绝对值型旋转编码器(Resolver)，IP 等级≒65,抗震、耐油污可使用在环境较差的场所；
2.角度/SPM 显示：SPM >10 时,显示SPM 值,SPM ≦10 时,显示角度值，停车时显示角度值
3.顶点全自动停车功能：运行中动态跟踪，全自动计算提前角，并用凸轮输出停车；
4.下死点（180度）任意设定功能：无须机械调整传感器的安装；
5.电子凸轮功能：8或16组电子凸轮供机床设计使用；
6.可软件密码锁定设定功能：机床设置分级开放，利于管理；
7.角度传感器正/反转设定功能：方便机床机械设计；
8.生产计数：6 位数X1 组，比例设定，产量到达即刻停机；
9.机械运转动作侦测功能：防止机床本身的误动作；
10.具有通讯功能：a.设定值可由LCD型人机直接设定;
b.还可连接外部显示器，实现机床双面显示；
c.具有RS232/485通讯功能或DEVICENET通讯功能.
11.可显示剎车惯量功能：便于生产及品质管理及机械保养，数字式显示装配质量.
12.异常信息显示功能：在运转中（含操作时）如有异常现象发生，会以代码显示，信息代码请参考「信息代码表」，便于维护；
13.具有100组JOB存储功能.。

电子凸轮功能使用说明电子凸轮是指根据从轴的同步参数设定，从轴位置与主轴位置同步的功能。

根据设定的凸轮曲线、离合器、各种补偿等来运算从轴相对于主轴的位置。

时间ISD210电子凸轮型伺服支持最大8192点的凸轮表，凸轮表数量可以设定为1、2或者4个，不同凸轮表在运行过程中可以动态切换。

电子凸轮的主轴来源可以选择位置脉冲输入、全闭环输入、内部定位指令或者时间轴。

多台伺服通过主轴脉冲的级联，可以实现针对同一个主轴的多轴联动电子凸轮。

凸轮曲线的生成规则支持整体曲线生成，这种模式下曲线各个点二次连续；也支持指定顶点后的分段生成，用户可根据自己的需要选择等速度、等加速度、简谐等多生成规则。

电子凸轮运行过程中，支持对主轴和凸轮输出的动态调整，支持对主轴的速度补偿，支持可变齿轮，解决运行过程中各种误差调整和跟随问题。

0>电子凸轮结构图1>全局开关Pn[837] 电子凸轮开关电子凸轮开关Pn[837]电子凸轮使能开关0‐不使能1‐使能只有凸轮开关使能时，才能使用电子凸轮的各项功能。

凸轮开关关闭时，当前主轴位置、当前凸轮相位将被复位。

2>主轴Pn[838] 主轴来源选择Pn[839] 时间轴周期脉冲量Pn[840]、Pn[841] 当前主轴位置主轴来源选择Pn[838]选择电子凸轮的主轴0‐位置指令脉冲，可以来自低速脉冲口，也可以来自高速脉冲口，由参数Pn[407]‐Pn[416]配置1‐全闭环口脉冲，可以来自CN6上的全闭环脉冲，RS422电平标准，AB相2‐定位指令，可以来自PLC内部定位指令，主轴来源选择定位指令时，电子凸轮的输出位置调整功能无效3‐时间轴 ，可以来自时间轴，参考Pn[839]时间轴周期脉冲量Pn[839]主轴来源选择时间轴时，设定每0.5mS主轴的位置增量‐32768~32767当前主轴位置Pn[840]、Pn[841]反映凸轮使能后主轴的位置，‐2147483648~2147483647，超出范围后循环。

电子凸轮介绍范文电子凸轮是一种利用电子控制技术实现机械运动的装置，它可以根据程序控制实时调整凸轮的形状和运动方式，以适应不同的工作需求。

与传统的机械凸轮相比，电子凸轮具有更高的灵活性和可调性，能够实现更精确和复杂的凸轮运动。

电子凸轮的主要特点是可以在实时的条件下改变凸轮轮廓的形状和运动轨迹。

传统的机械凸轮一旦制定，其形状和运动轨迹就无法改变，而电子凸轮则可以通过改变程序和参数来实时调整凸轮的运动方式，从而满足不同场合的工作需求。

电子凸轮通常由凸轮本体、凸轮轴、传感器、控制器等组成。

凸轮本体是实现运动的载体，通常采用高强度的合金材料制成。

凸轮轴是凸轮本体与活塞或其他运动部件之间的链接件，通过凸轮轴的旋转使凸轮本体带动活塞等部件实现规定的运动。

传感器用于感知凸轮本体的位置和运动状态，如光电传感器、磁力传感器等。

控制器则根据传感器的反馈信息和预设的程序，控制凸轮的运动轨迹和形状。

电子凸轮的工作原理是通过控制器根据预设的程序，控制凸轮轴的运动方式和速度，从而实现凸轮的不同运动轨迹和凸轮本体的不同形状。

以汽车发动机为例，通过电子凸轮可以实现不同的气门开闭时机和开闭时间，从而调整气门的进气和排气效果，提高发动机的动力和燃油效率。

电子凸轮的应用范围非常广泛。

除了汽车发动机中的应用外，它还可以用于机床、工业机械、航空航天、机器人等领域。

在机床中，电子凸轮可以实现各种复杂的加工运动，如曲面加工、螺旋加工等。

在工业机械中，电子凸轮可以实现物体的精确定位和抓取。

在航空航天领域，电子凸轮可以实现航天器的姿态调整和精确控制。

在机器人领域，电子凸轮可以实现机器人的运动和操作。

电子凸轮的优点主要有以下几方面。

首先，它具有更高的灵活性和可调性，能够根据需求实时调整凸轮的形状和运动方式，从而满足不同的工作需求。

其次，电子凸轮的运动方式更加精确和稳定，可以实现更高的准确性和可靠性。

再次，电子凸轮可以通过改变程序和参数来调整运动轨迹和形状，而无需更换凸轮本体，从而减少了成本和时间成本。

细纱机电子凸轮成形一、电子凸轮成形系统优势：1、传统的机械凸轮成形在调整工艺参数的时候，需要更换部件，工作量大，停机时间长。

而电子凸轮操作简便灵活，停机时间短。

2、机械凸轮经过长时间运行后，会出现凸轮磨损，因而造成凸轮打顿，影响成形质量。

而电子凸轮不存在此类现象。

3、电子凸轮的成形由于是通过程序软件设计实现卷绕成形的，参数设置范围广，成形要好于机械凸轮，这点从络筒机的速度可以得到验证，在相同情况下比较，通过电子凸轮成形的满纱管在络筒机上的运行速度要大大高于机械凸轮。

4、电子凸轮提高了细纱机二次开车的留头率，由于电子凸轮在编程上的灵活性，通过调整钢领板落纱下降速度、开车下降速度和落纱停车位置等，可以提高二次开车的细纱留头率。

5、解决纬纱脱圈问题纺纬纱，常规机械凸轮成型很难满足布机的工艺要求，造成在布机上脱圈现象严重，使用电子凸轮成形后，可以按照特殊工艺要求纺保险纱，从而解决了布机脱圈问题。

在实际应用中获得用户认可，效果非常好。

6、纺纱动程可以任意调整在纺不同的纱，工艺要求不同，有的纱脱圈可以通过加大纺纱动程解决，由于机械凸轮纺纱动程不可以任意修改，而电子凸轮成形的动程可以任意修改，在防止脱圈办法更多。

7、增加满管顶部缠绕圈功能电子凸轮可以在落纱的时候，上升到纱管顶部适当的位置，完成缠绕几圈，以便络筒机能快速准确的找头。

这个是传统机械凸轮无法做到的，该功能可根据用户需求增加使用。

二、电子凸轮成形系统的组成：1、电气部分主要由交流伺服系统、PLC可编程控制器、开关电源、触摸屏和接近开关组成，系统的输入部分由细纱机信号接入，即风机启动，主机启动，中途落纱，钢领板下降信号。

系统的输出通过PLC输出模块给主机，即下纲领板信号、关主电机信号、满纱信号、主机刹车信号和伺服故障信号。

所有工艺参数和点动操作都在触摸屏上完成。

2、机械部分主要由星型涡轮减速机构、伺服电机、链轮、链条和辅助部件构成。

三、调试说明：. 1、首先将电气部分安装到位，按照图纸正确接线,伺服驱动器的输入信号与主机输入信号共用，伺服输入信号的24V电源来自主机的24V电源，输入信号有风机启动、主机启动（低速启动和高速启动）、中途停车、中途落纱、紧急停车。
