北邮自动增益控制电路的设计

任务一自动增益控制（AGC）电路任务引入在调幅接收机接收电台信号时，由于各发射台功率有大有小，发射台离接收机的距离远近不一，无线电波传播过程中的多径效应和衰落等原因，使接收天线上感生的有用信号强度相差非常悬殊,而且往往有很大的起伏变化（约为～倍），有可能在接收微弱信号时造成某些电路(例如检波器)不能正常工作而丢失信号,而在接收强信号时造成放大电路的阻塞(非线性失真）。

为此在接收设备中几乎无例外的都必须采用自动增益控制电路，用来压缩有用信号强度的变化范围。

任务分析自动增益控制（AGC）电路的作用是能根据输入信号的电压的大小,自动调整放大器的增益，使得放大器的输出电压在一定范围内变化.自动增益控制(AGC）电路是无线电接收设备中的重要电路，用来保证接收幅度的稳定。

它一般由电平检测器(峰值检波电路）、低通滤波器、直流放大器、电压比较器、控制电压产生器和可控增益放大器组成。

其中可控增益放大器是实现增益控制的关键。

相关知识一、自动增益控制电路（AGC)的工作原理1．AGC的作用自动增益控制电路的作用,是在输入信号幅度变化很大的情况下，自动保持输出信号幅度在很小范围内变化的一种自动控制电路。

2．AGC的组成框图自动增益控制电路的组成框图如图3-5-2所示。

图3—5-2 自动增益控制电路的组成框图由图可见，自动增益控制电路可以看成由反馈控制器和(控制）对象两部分组成,其中反馈控制器由电平检测器、低通滤波器、直流放大器、电压比较器和控制电压产生器组成，被控对象是可控增益放大器。

可控增益放大器的输入信号就是AGC电路的输入信号,其输出信号，其增益为增益受控制电压的控制，控制电压是由电压比较器产生的误差电压经控制电压产生器变换后得到的，增益可写成或,它是误差电压（或控制电压）的函数。

也可以直接用误差电压控制可控增益放大器的增益。

3．AGC各单元电路的功能与基本工作原理（1）电平检测器电平检测器的功能是检测出输出信号的电平值，通常由振幅检波器实现，它的输出与输入信号电平成线性关系，其输出电压为。

一种自动增益控制放大器的设计摘要：本文介绍了一种自动增益控制放大器的设计方法，该方法采用反馈电路实现自动增益控制，使放大器在输入信号强度变化时保持输出信号稳定。

设计中采用了MOSFET管和电容的组合连接方式，使放大器具有高增益和低噪声系数，同时实现了高稳定性和可靠性。

实验结果表明，该自动增益控制放大器具有优良的性能，适用于信号放大和处理的多种应用场景。

关键词：自动增益控制；放大器设计；反馈电路；MOSFET管；电容连接；稳定性正文：1.引言随着科技的不断发展，信号处理技术在通信、电子、计算机等领域得到了广泛应用。

在众多信号处理技术中，信号放大是其中的重要环节之一。

而自动增益控制放大器是实现信号放大的重要器件之一。

它可以在输入信号强度变化时自动调整增益，使输出信号稳定。

因此，本文提出了一种自动增益控制放大器的设计方法，旨在提高放大器的性能和稳定性，并适用于多种信号处理场景。

2.设计原理自动增益控制放大器的设计原理是基于反馈电路实现自动调节增益。

如图1所示，当输入信号Uin经过放大器后，产生的输出信号Uout被反馈到放大器的控制端A处，与输入信号进行比较，产生一个误差电压Ue。

该误差电压被输入到一个控制器中进行处理，控制器通过调节放大器的增益，使误差电压接近于0，从而实现自动增益控制。

图1 自动增益控制放大器原理图在设计中，我们采用了MOSFET管和电容的组合连接方式，如图2所示。

MOSFET管可以提供高增益和低噪声系数，电容与MOSFET管的组合连接方式可以提供稳定性。

此外，在设计中还考虑了放大器的输出阻抗和带宽等因素，使放大器的性能更加优良。

图2 自动增益控制放大器组合连接示意图3.实验方法为验证设计的可行性和有效性，我们进行了一系列实验。

实验中，我们利用模拟电路软件对自动增益控制放大器进行模拟分析，并对其输出信号进行测量分析。

实验结果表明，该放大器具有优良的性能和稳定性。

4.实验结果与分析实验结果显示，该自动增益控制放大器在不同频率和输入信号强度下均能达到稳定的输出信号。

自动增益控制电路前言在通信、导航、遥测遥控系统中，由于受发射功率大小、收发距离远近、电波传播衰落等各种因素的影响，接收机所接收的信号变化范围很大，信号最强时与最弱时可相差几十分贝。

如果接收机增益不变，则信号太强时会造成接收机饱和或阻塞，而信号太弱时又可能被丢失。

因此，必须采用自动增益控制电路，使接收机的增益随输入信号的强弱而变化。

这是接收机中几乎不可缺少的辅助电路。

在发射机中或其他电子设备中，自动增益控制电路也有广泛的应用。

一、工作原理1.电路组成与框图自动增益控制电路是一种在输入信号变化很大的情况下，通过调节可控增益放大器的增益，使输入信号幅值基本恒定或仅在小范围内变化的一种电路，其组成方框图如下: 输入信号振幅为，输出信号振幅为,可控放大器增益为，即其是控制信号的函数，则有:= ()2.比较过程在AGC电路里，比较参量是信号电平，所以采用电压比较器。

网络由电平检测器、低通滤波器和直流放大器组成。

反馈网络检测出信号振幅电平(平均电平或峰值电平)，滤去不需要的较高频率分量，然后进行适当放大后与恒定的参考电平比较，产生一个误差信号。

控制信号发生器在这里可看作是一个比例环节，增益为k 。

若减小而使减小时，环路产生的控制信号将使增益1增大，从而使趋于增大。

若增大而使增大时，环路产生的控制信号将使减小，从而使趋于减小。

无论何种情况，通过环路反馈不断地循环反馈，都应该使输出信号振幅保持基本不变或仅在较小范围内变化。

,.滤波器的作用环路中的低通滤波器是非常重要的。

由于发射机功率变化，距离远近变化，电波传播衰落等引起信号强度的变化是比较缓慢的，所以整个环路应具有低通传输特性，这样才能保证仅对信号电平的缓慢变化有控制作用。

尤其当输入为调幅信号时，为了使调幅波的有用幅值变化不会被自动增益控制电路的控制作用所抵消(此现象称为反调制)，必须恰当的选择环路的频率响应特性，使对高于某一频率的调制信号的变化无响应，而仅对低于这一频率的缓慢变化才有控制作用。

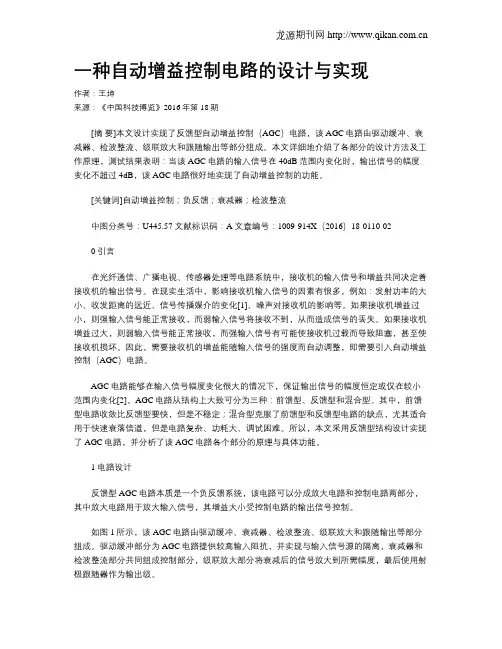

一种自动增益控制电路的设计与实现作者：王坤来源：《中国科技博览》2016年第18期[摘要]本文设计实现了反馈型自动增益控制（AGC）电路，该AGC电路由驱动缓冲、衰减器、检波整流、级联放大和跟随输出等部分组成。

本文详细地介绍了各部分的设计方法及工作原理，测试结果表明：当该AGC电路的输入信号在40dB范围内变化时，输出信号的幅度变化不超过4dB，该AGC电路很好地实现了自动增益控制的功能。

[关键词]自动增益控制；负反馈；衰减器；检波整流中图分类号：U445.57 文献标识码：A 文章编号：1009-914X（2016）18-0110-020 引言在光纤通信、广播电视、传感器处理等电路系统中，接收机的输入信号和增益共同决定着接收机的输出信号。

在现实生活中，影响接收机输入信号的因素有很多，例如：发射功率的大小、收发距离的远近、信号传播媒介的变化[1]、噪声对接收机的影响等。

如果接收机增益过小，则强输入信号能正常接收，而弱输入信号将接收不到，从而造成信号的丢失。

如果接收机增益过大，则弱输入信号能正常接收，而强输入信号有可能使接收机过载而导致阻塞，甚至使接收机损坏。

因此，需要接收机的增益能随输入信号的强度而自动调整，即需要引入自动增益控制（AGC）电路。

AGC电路能够在输入信号幅度变化很大的情况下，保证输出信号的幅度恒定或仅在较小范围内变化[2]。

AGC电路从结构上大致可分为三种：前馈型、反馈型和混合型。

其中，前馈型电路收敛比反馈型要快，但是不稳定；混合型克服了前馈型和反馈型电路的缺点，尤其适合用于快速衰落信道，但是电路复杂、功耗大、调试困难。

所以，本文采用反馈型结构设计实现了AGC电路，并分析了该AGC电路各个部分的原理与具体功能。

1 电路设计反馈型AGC电路本质是一个负反馈系统，该电路可以分成放大电路和控制电路两部分，其中放大电路用于放大输入信号，其增益大小受控制电路的输出信号控制。

如图1所示，该AGC电路由驱动缓冲、衰减器、检波整流、级联放大和跟随输出等部分组成。
