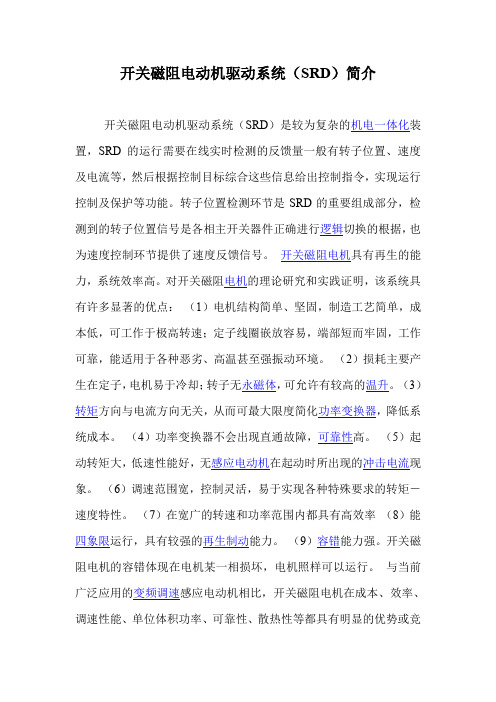

开关磁阻电动机驱动系统（SRD）简介开关磁阻电动机驱动系统（SRD）是较为复杂的机电一体化装置，SRD的运行需要在线实时检测的反馈量一般有转子位置、速度及电流等，然后根据控制目标综合这些信息给出控制指令，实现运行控制及保护等功能。
转子位置检测环节是SRD的重要组成部分，检测到的转子位置信号是各相主开关器件正确进行逻辑切换的根据，也为速度控制环节提供了速度反馈信号。
开关磁阻电机具有再生的能力，系统效率高。
对开关磁阻电机的理论研究和实践证明，该系统具有许多显著的优点：（1）电机结构简单、坚固，制造工艺简单，成本低，可工作于极高转速；定子线圈嵌放容易，端部短而牢固，工作可靠，能适用于各种恶劣、高温甚至强振动环境。
（2）损耗主要产生在定子，电机易于冷却；转子无永磁体，可允许有较高的温升。
（3）转矩方向与电流方向无关，从而可最大限度简化功率变换器，降低系统成本。
（4）功率变换器不会出现直通故障，可靠性高。
（5）起动转矩大，低速性能好，无感应电动机在起动时所出现的冲击电流现象。
（6）调速范围宽，控制灵活，易于实现各种特殊要求的转矩－速度特性。
（7）在宽广的转速和功率范围内都具有高效率（8）能四象限运行，具有较强的再生制动能力。
（9）容错能力强。
开关磁阻电机的容错体现在电机某一相损坏，电机照样可以运行。
与当前广泛应用的变频调速感应电动机相比，开关磁阻电机在成本、效率、调速性能、单位体积功率、可靠性、散热性等都具有明显的优势或竞争力。
如果说第一代开关磁阻电机（1983年研制）在小功率范围的效率比高效变频调速感应电动机低，第二代开关磁阻电机（1988年研制）的效率已全面超过了高效变频调速感应电动机。
更难得的是，开关磁阻电机在宽广的速度和功率范围内都能保持较高的效率，这是变频调速感应电动机难以比拟的。
感应电动机要取得与直流电机相近的调速特性需采用复杂的矢量控制系统，而开关磁阻电机通过调整开通角、关断角、电压和电流，可以得到不同负载要求的机械特性，控制简单、灵活，能容易地实现软启动和四象限运行，而且由于这是一种纯逻辑的控制方式，很容易智能化，通过修改软件调整电机工作特性满足不同应用要求。
半导体器件应用网
/news/192430.html SRD开关磁阻电机驱动系统控制原理【大比特导读】SRD开关磁阻电机调速系统(Switched Reluctance Driver,简称SRD)是磁电机自动化控制技术为基础的机电一体化产品。
它由开关磁阻电动机
与智能电机控制器(驱动器)两部分组成，是继直流电动机、交流异步电动机变频
驱动系统之后发展起来的新一代无极驱动系统。
系统概述
SRD开关磁阻电机调速系统(Switched Reluctance Driver,简称SRD)是磁电机自动化控
制技术为基础的机电一体化产品。
它由开关磁阻电动机与智能电机控制器(驱动器)两部分组成，是继直流电动机、交流异步电动机变频驱动系统之后发展起来的新一代无极驱动系统。
系统原理
半导体器件应用网
SRD开关磁阻电机驱动系统控制原理(如图1所示)。
电机内安装有位置传感器，控制器由功率电路和控制电路等单元组成。
工作状态下(如图3所示)，通过控制相绕组的电子开关S1、S2的工作状态，就可以改变电机的转向、转矩、转速、制动等工作状态。
工作时磁场示意图(如图4所示)
电机结构
SRD电机是定子、转子双凸极可变磁阻电机，定子、转子均由高性能冷轧硅钢片叠压而成，转子上既无绕组也无永磁体，定子极上绕有中绕组，如图2所示。
开关磁阻电动机调速系统（SRD）在空气压缩机上的应用图 1：开关磁阻电动机原理图一、 SRD 工作原理简介开关磁阻电动机（SRM ）是定子、转子双凸极可变磁阻电动机。
定子、转子均由硅钢片叠压而成，转子上既无绕组也无永磁体，定子极上绕有集中绕组。
开关磁阻电动机可设计成多种不同相数结构，且定、转子的极数有多种不同的搭配。
图1所示电动机为8/6极。
若以图1中定、转子的相对位置作为起始位置，依次给A →B →C →D 相绕组通电，转子即会逆着励磁顺序以逆时针方向连续旋转；反之，依次给D →C →B →A 相通电，则电动机会顺时针方向转动。
开关磁阻电动机的转向与相绕组的电流方向无关，只取决于相绕组通电的顺序。
该电动机结构比鼠笼式交流异步电动机还要简单，其突出的优点是定子上只有几个集中绕组，转子上无任何形式的绕组，机械强度很高，制造简单、可靠性高。
控制器通过电子电路控制功率开关器件的导通与关断，功率开关器件又控制电动机各相绕组的导通与关断，从而使电动机旋转，旋转方向与电流方向无关。
通过控制绕组导通与关断的顺序，可以控制电动机的旋转方向，通过控制绕组的电流及开通与关断角度可以控制电动机的转速。
控制器原理如图2所示。
模拟量输入RS232模拟量输出开关量输入开关量输出图2：开关磁阻电动机控制器原理图二、SRD系统特性开关磁阻电动机调速系统是由嵌入式微处理器、大规模数字模拟器件、电力电子功率器件及开关磁阻电动机共同组成的新型调速系统，其性能指标比普通交流变频调速系统及直流电机调速系统都要好，它是一种新颖的、高性价比的、具有典型机电一体化结构的无级调速系统。

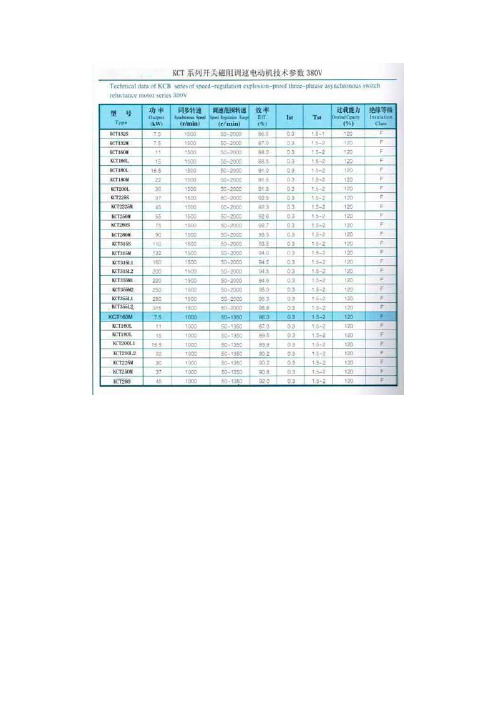

该系统具有以下优点：1.系统效率高开关磁阻电动机调速系统在其宽广的调速范围内，整体效率比其它调速系统高出至少10%。
在低转速及非额定负载下高效率更加明显。
2.调速范围宽，低速下可长期运转开关磁阻电动机调速系统在整个调速范围内均可带负荷长期运转，电机及控制器的温升均低于工作在额定负载时的温升。
开关磁阻电机的基本学习内容1 开关磁阻电机的基本原理以及结构开关磁阻电动机(Switched Reluctance Motor ，简称SRM) 定转子为双凸极结构，铁心均由普通硅钢片叠压而成，其定子极上有集中绕组，径向相对的两个绕组串联构成一相，转子非永磁体，其上也无绕组[1,3]。
SRM 的定转子极数必须满足如下约束关系：s r s N =2kmN = N + 2k (1-1) 其中，Ns ，Nr 分别为电机定、转子数；m 为电机相数值减1；k 为一常数。
以下图1-1所示一个典型四相8/6极SRM 为例，相数为4，因而m=3，取k=1，则Ns=6，Nr=8。
m 及k 值越高，越利于高控制性能控制，但相应成本越高，结构越复杂。
目前技术较为成熟，发展较为迅速的产品多为三、四相SRM [2]。
图1-1即为一典型四相8/6结构的SRM电机本体及其不对称功率变换器主电路的示意图（图1-1在末尾手画）。
为表述清晰，图中仅画出不对称半桥电路的一相，其他各相均与该相相同，并省略了相应的驱动及检测电路。
完整的开关磁阻电机调速系统（Switched Reluctance Motor Drive，简称SRD）则由SRM、功率变换器、控制器、位置检测器等四大部分组成，如下图1-2示。
SRM可以认为是同步电机的一个分支，它运行时遵循磁阻最小原理，同步进电机较为类似[2,30]。
其具体运行原理如下：首先要保证励磁相的定子凸极和最近的转子凹极中心线不重合，也即初始位移不能位于磁阻最小位置。
通以交流电后，经过一个整流桥变为直流电源，当开关S1和S2开通时，AA’相通电励磁，产生一个磁拉力。
在该电磁力的轴向分量作用下，产生电磁转矩，凸极转子铁心趋向于旋转到定转子极轴线B-B’与A-A’重合的位置；而电磁力的径向力分量则造成定子的“变形”，这也是产生转矩脉动和电机噪声的根本原因之一。
在该过程中电机吸收电能。
关断S1和S2，开通BB’相，此时AA’相经续流二极管VD1、VD2将电能回馈给电源，同时BB’相趋向运行到定转子极轴线C-C’与B-B’重合的位置。
