某酒店建筑电气设计毕业设计说明书(论文)

第五章电气篇1. 设计依据1.1 建筑概述本工程位于广州白云机场南工作区铂尔曼大酒店东翼位置。

总建筑面积19747m2，其中建筑基底面积3696m2、地下室面积6960m2。

建筑主体高度37m。

建筑耐火等级为一级，结构类型为框架混凝土。

人防工程为丙级，平战结合。

1.2设计执行的主要法规和采用的主要标准《供配电系统设计规范》(GB50052-2009)；《10KV及以下变电所设计规范》(GB50053-94)；《低压配电设计规范》(GB50054-95)；《通用用电设备配电设计规范》(GB50055-2011)；《电力工程电缆设计规范》(GB50217-2007)；《建筑物防雷设计规范》(GB50057-2010)；《建筑物电子信息系统防雷技术规范》(GB500343—2004)；《建筑照明设计标准》(GB50034-2004)；《建筑设计防火规范》(GB50016-2006)；《高层民用建筑设计防火规范》(GB50045－95) (2005年版)；《旅馆建筑设计规范》（JGJ62-90) ；《汽车库、修车库、停车场设计防火规范》(GB50067-97)；《民用建筑电气设计规范》(JGJ16-2008)；《人民防空地下室设计规范》(GB50038-2005)；《火灾自动报警系统设计规范》(GB50116-98)；《综合布线系统工程设计规范》（GB50312-2007）；《智能建筑设计标准》（GB/T50314-2006）；《视频安防监控系统工程设计规范》GB50395-2007;1.3建筑、结构、给排水及暖通等相关专业提供的资料；1.4当地有关职能部门认定的设计资料及审批文件；1.5 建设单位提供的设计任务书及设计要求。

2. 设计范围本工程设计包括红线内的以下电气系统：10/0.4kV变配电系统、设备配电系统、照明系统、防雷接地系统，以及火灾自动报警系统。

3. 10/0.4kV配电系统3.1 负荷等级及各级别负荷计算本建筑属一类高层建筑，消防设备用电、应急照明及疏散指示照明用电、计算机网络/建筑设备控制间用电、机械停车设备、大宴会厅照明、厨房照明、客梯用电、门厅照明、生活水泵、潜污泵及大宴会厅电声等用电为一级负荷, 其余用电按二、三级负荷考虑。

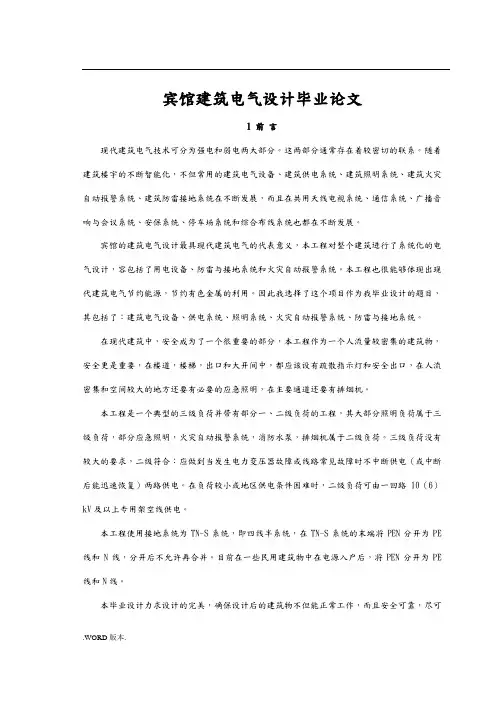

宾馆建筑电气设计毕业论文1 前言现代建筑电气技术可分为强电和弱电两大部分。

这两部分通常存在着较密切的联系。

随着建筑楼宇的不断智能化，不但常用的建筑电气设备、建筑供电系统、建筑照明系统、建筑火灾自动报警系统、建筑防雷接地系统在不断发展，而且在共用天线电视系统、通信系统、广播音响与会议系统、安保系统、停车场系统和综合布线系统也都在不断发展。

宾馆的建筑电气设计最具现代建筑电气的代表意义，本工程对整个建筑进行了系统化的电气设计，容包括了用电设备、防雷与接地系统和火灾自动报警系统。

本工程也很能够体现出现代建筑电气节约能源，节约有色金属的利用。

因此我选择了这个项目作为我毕业设计的题目，其包括了：建筑电气设备、供电系统、照明系统、火灾自动报警系统、防雷与接地系统。

在现代建筑中，安全成为了一个很重要的部分，本工程作为一个人流量较密集的建筑物，安全更是重要，在楼道，楼梯，出口和大开间中，都应该设有疏散指示灯和安全出口，在人流密集和空间较大的地方还要有必要的应急照明，在主要通道还要有排烟机。

本工程是一个典型的三级负荷并带有部分一、二级负荷的工程，其大部分照明负荷属于三级负荷，部分应急照明，火灾自动报警系统，消防水泵，排烟机属于二级负荷。

三级负荷没有较大的要求，二级符合：应做到当发生电力变压器故障或线路常见故障时不中断供电（或中断后能迅速恢复）两路供电。

在负荷较小或地区供电条件困难时，二级负荷可由一回路10（6）kV及以上专用架空线供电。

本工程使用接地系统为TN-S系统，即四线半系统，在TN-S系统的末端将PEN分开为PE 线和N线，分开后不允许再合并。

目前在一些民用建筑物中在电源入户后，将PEN分开为PE 线和N线。

本毕业设计力求设计的完美，确保设计后的建筑物不但能正常工作，而且安全可靠，尽可能的节约能源。

2 电气设计及施工总说明2.1 工程设计概况本工程位于省长兴县。

总建筑面积约为7200平方米。

地上五层，属于三类建筑，建筑主体高度23.85米，供电负荷等级按二级负荷设计。
