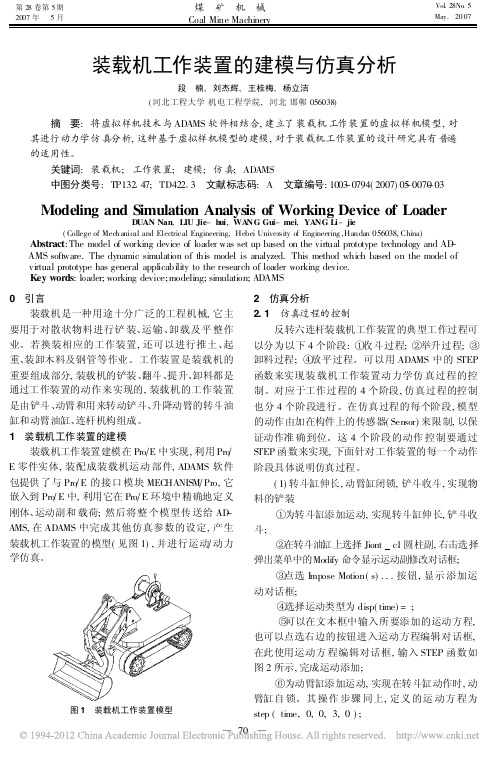

轮式装载机工作装置的仿真分析

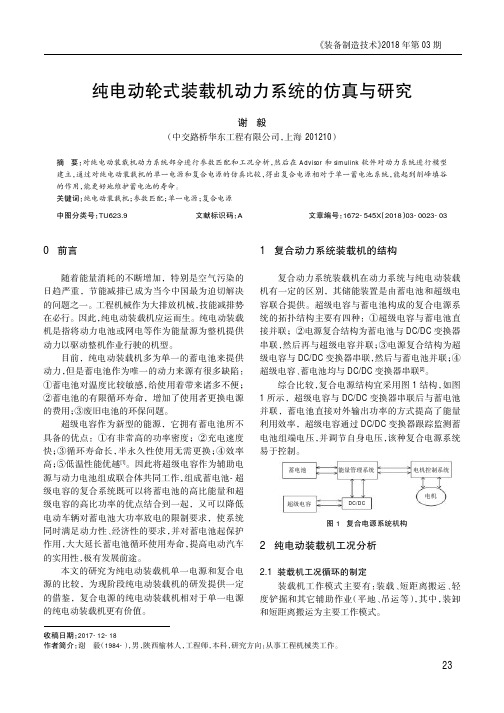

《装备制造技术》2018年第03期0前言随着能量消耗的不断增加，特别是空气污染的日趋严重，节能减排已成为当今中国最为迫切解决的问题之一。

工程机械作为大排放机械，技能减排势在必行。

因此，纯电动装载机应运而生。

纯电动装载机是指将动力电池或网电等作为能量源为整机提供动力以驱动整机作业行驶的机型。

目前，纯电动装载机多为单一的蓄电池来提供动力，但是蓄电池作为唯一的动力来源有很多缺陷：①蓄电池对温度比较敏感，给使用着带来诸多不便；②蓄电池的有限循环寿命，增加了使用者更换电源的费用；③废旧电池的环保问题。

超级电容作为新型的能源，它拥有蓄电池所不具备的优点：①有非常高的功率密度；②充电速度快；③循环寿命长，半永久性使用无需更换；④效率高；⑤低温性能优越[1]。

因此将超级电容作为辅助电源与动力电池组成联合体共同工作，组成蓄电池-超级电容的复合系统既可以将蓄电池的高比能量和超级电容的高比功率的优点结合到一起，又可以降低电动车辆对蓄电池大功率放电的限制要求，使系统同时满足动力性、经济性的要求，并对蓄电池起保护作用，大大延长蓄电池循环使用寿命，提高电动汽车的实用性，极有发展前途。

本文的研究为纯电动装载机单一电源和复合电源的比较，为现阶段纯电动装载机的研发提供一定的借鉴，复合电源的纯电动装载机相对于单一电源的纯电动装载机更有价值。

1复合动力系统装载机的结构复合动力系统装载机在动力系统与纯电动装载机有一定的区别，其储能装置是由蓄电池和超级电容联合提供。

超级电容与蓄电池构成的复合电源系统的拓扑结构主要有四种：①超级电容与蓄电池直接并联；②电源复合结构为蓄电池与DC/DC 变换器串联，然后再与超级电容并联；③电源复合结构为超级电容与DC/DC 变换器串联，然后与蓄电池并联；④超级电容、蓄电池均与DC/DC 变换器串联[2]。

综合比较，复合电源结构宜采用图1结构，如图1所示，超级电容与DC/DC 变换器串联后与蓄电池并联，蓄电池直接对外输出功率的方式提高了能量利用效率，超级电容通过DC/DC 变换器跟踪监测蓄电池组端电压，并调节自身电压，该种复合电源系统易于控制。

ZL50轮式装载机虚拟样机建模与仿真探讨文章以ZL50轮式装载机为对象，在分析其牵引性能的基础上，通过在ADAMS软件中建立动力学模型，应用现代计算机虚拟仿真技术，形成装载机的虚拟样机系统，然后进行初步的性能仿真试验和参数优化，为装载机的不断完善提供方法和依据。

通过文章的探讨，以期对相关人员的工作提供参考。

标签：轮式装载机；动力学系统；虚拟分析引言轮式装载机是一种通过安装在前端一个完整的铲斗支承结构和连杆，随机器向前运动进行装载或挖掘，以及提升、运输和卸载的轮胎机械，广泛用于公路、建筑、矿山等工程领域，对于减轻劳动强度，加快工程建设速度，提高工程质量起着重要的作用。

虚拟样机技术作为一种技术手段，在汽车工业里面被普遍采用，通过相应系统进行仿真，可以达到评价汽车操作稳定性和耐久性的目的。

轮式装载机属于循环式作业机械，对其研究目前仍存在不足之处，通过虚拟样机技术来对轮式装载机进行性能仿真试验和参数优化，不失为一种解决问题的方法。

文章主要针对ZL50轮式装载机作为研究对象进行建模与分析，其具体参数如表1所示。

1 ZL50轮式装载机动力学建模由于ZL50轮式装载机是一个非常复杂的多体系统，因此通过建立装载机模型的方式研究各个系统综合性能是一种有效的方法。

虚拟样机在构造上是与实际装载机动力学行为相似的等价模型，该等价模型在物理性能上等同或十分相似于实际系统，但比实际的装载机更简单和便于分析研究。

目前机械系统动力学仿真分析软件较多，基于ADAMS能有效地分析三维机构的运动与力，可模拟大位移的系统和能够分析运动学静定系统，故采用ADAMS来对ZL50轮式装载机进行动力学建模与分析。

以下是在ADAMS操作环境下建立的动力学模型。

2 ZL50轮式装载机动力学仿真纵向稳定度是评价装载机技术性能的重要指标之一，它表明装载机在行驶或工作时抵抗翻车的能力。

ZL50轮式装载机主要在满载上坡动臂伸出最大或满载下坡行驶时或空载上坡运行时容易产生倾翻。

装载机工作装置建模与动态分析摘要现如今，在各种类型的工程机械中，应用尤为广泛的即为装载机，其将可有效提高现有的工程进度，并尽可能降低不必要的劳动强度，持续优化当前的工程质量。

本次研究用Z30E型装载机作为研究对象，使用solidworks三维建模软件创建了装载机工作装置各构件的零件图并用自带的装配功能将各构件装配成完整的工作装置。

在此之后，本文借助于ANSYS有限元分析软件的作用，对装载机的动臂进行科学合理的有限元分析。

在本篇论文中，决定将研究对象设定为Z30E装载机，并对其所应满足的设计要求，进行较为深入的细致阐述。

其次，据此成功构建出相匹配的反转六杆机构模型，并由此针对装载机铲斗以及摇臂等部分，进行科学得当的受力分析。

最后，本文主要针对动臂以及连杆等构件，进行精准有效的强度校核。

用solidworks创建工作装置的三维模型时先简单介绍了三维机械设计软件solidworks。

之后用solidworks的简单功能创建了装载机工作装置主要构件铲斗、动臂、摇臂和连杆的三维模型，并使用装配功能将各构件装配成一个统一的工作装置整体。

以动臂为例，若其达到高度的极小值，则将可进行一系列有限元分析。

此时，仅需将动臂模型融于ANSYS软件中，并在ANSYS中划分网格，再向其赋予一定的载荷，即可针对模型进行科学精准的求解和细致分析，并由此获得应力云图以及相应的位移云图。

据此将可得知，应力的极大值将可达到174MPa，在动臂与举臂油缸铰接处，位移最大值为0.00701m，在动臂的横梁中部处。

在本篇论文中，主要针对装载机所涉及的多样化构件，进行科学合理的受力分析，再据此成功构建出相匹配的三维模型，此外还针对动臂构件进行必要的有限元分析，并由此找出动臂应力值最大的点，对工作装置的优化设计，改善性能等将会有很大帮助。

而且利用计算机可以直接显示出动臂的彩色应力云图和位移云图。

这样复杂的装载机空间应力问题就迎刃而解了。

关键词：装载机；工作装置；建模；有限元分析第1章绪论1.1轮式装载机简介装载机隶属于典型的铲土运输机械装置，这种设备的前端配置了铲斗支撑件以及相应的连杆，相关的随机装置能够前向运动，并能进行多种作业，譬如上提、挖掘、装载、卸载与运输等，其在建筑以及矿山等各种类型的工程建设领域中应用较为广泛。

目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1 装载机简介 (1)1.2 设计内容 (1)1.3 装载机发展概况 (2)第二章装载机总体设计 (3)2.1 装载机总体参数的确定 (3)2.2 装载机的插入阻力与掘起阻力的确定 (4)第三章装载机工作装设置计 (6)3.1 工作装置的设计要求 (6)3.1.1概述 (6)3.1.2轮式装载机工作过程 (7)3.1.3 轮式装载机工作装置设计要求 (7)3.2 铲斗设计 (8)3.2.1铲斗的结构形式 (8)3.2.2铲斗的分类 (9)3.2.3铲斗的设计要求 (9)3.2.4铲斗设计 (9)3.3 动臂设计 (14)3.3.1对动臂的设计要求 (14)3.3.2 动臂铰点位置的确定 (14)3.3.3动臂长度D l的确定 (16)3.3.4动臂结构和形状的确定 (17)3.4 连杆机构的设计 (18)3.4.1工作装置连杆机构的类型 (18)3.4.2连杆机构的设计要求 (20)3.4.3连杆机构尺寸参数设计及铰点位置确定 (21)第四章工作装置受力分析及强度计算 (26)4.1 确定计算位置及典型工况 (26)4.1.1计算位置的确定 (26)4.1.2典型工况选取和外载荷的计算 (26)4.2 工作装置受力分析 (27)4.2.1对称载荷工况 (27)4.2.2偏载工况 (30)4.3 工作装置强度校核 (31)4.3.1动臂 (31)4.3.2铰销强度的校核 (32)第五章工作装置的建模及仿真分析 (34)5.1 工作装置建模 (34)5.1.1在Pro/E中建立铲斗 (34)5.1.2启动ADAMS/View 程序 (35)5.1.2检查和设置建模基本环境 (35)5.1.3 Pro/E铲斗模型导入ADAMS (35)5.1.4工作装置的几何建模 (36)5.1.5 创建约束及施加运动和载荷 (38)5.2初步仿真分析该模型的性能参数 (41)5.2.1铲斗后倾角及卸载角的测量 (41)5.2.2分析 (43)第六章结论 (44)参考文献 (45)致谢 (46)装载机是一种用途较广的铲运、施工机械。

基于AMESim的装载机工作液压系统仿真分析作者：王峰来源：《科技资讯》2018年第21期摘要：AMESim软件作为液压仿真分析件之一，凭借其自身的优势特点，在机械工程液压行业广泛应用。

结合实际装载机工作液压系统和机械动作结构，介绍了AMESim软件在液压系统设计中的应用。

对装载机铲斗及其相关液压系统进行了建模仿真计算，说明了若液压泵选择不当可能造成的后果，为液压泵的选择提供了借鉴数据。

同时针对负载敏感液压系统进行了仿真分析，验证了其可行性。

并且进行了机液联合仿真计算，为机械耦合设计提供了新思路。

关键词：液压系统仿真装载机 AMESim中图分类号：TH243 文献标识码：A 文章编号：1672-3791（2018）07（c）-0074-02由于机电液耦合运动操控方式的不断改进，在全球化趋势越来越明显的今天，各个行业的竞争也来越激烈，机制行业则有过之而无不及。

面对这样的局面，如何迅速、精准地设计机械液压系统，是提高企业竞争力的关键所在[1]。

1 AMESim仿真分析软件AMESim是一款多学科领域复杂系统建模仿真平台。

该软件拥有超过27个不同方向的工具包，每个工具包由该学科的基础结构单位组成，且这些不同学科方向的工具包中的基础结构单元都是实际应用中验证过的，是可行的。

该软件拥有与多种软件通讯的接口，可以与Simulink、Adams、Simpack、Flux2D、RTLab、SPACE软件联合仿真。

2 装载机工作液压系统的建模与仿真2.1 装载机工作系统建模结合模拟项目，在软件的液压部件包和机构包中挑选合适的结构，然后设立动作系统的液压部分和动作结构，调整各方面数据，通过操作信号使用液压结构。

在模拟的操作时，液压部件对动作结构作用一个力，令动作结构能够执行到位，动作机构的速度、位移量和加速度等数据传输给液压部分，液压部分根据需要再进行调整，以完成模拟。

2.2 装载机负载分析以装载细河沙为例，装载机铲斗在插入细沙和从沙堆掘出时的阻力为最大。
