施工现场临时用电各级配电箱 配电系统图

配电箱配置图1⼀、配电箱及开关箱的设置1、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实⾏三级配电。

配电系统宜使三相负荷平衡。

220V或380V单相⽤电设备宜接⼊220/380V三相四线系统；当单相照明线路电流⼤于30A时，宜采⽤220/380V 三相四线制供电。

室内配电柜的设置应符合《施⼯现场临时⽤电安全技术规范》GJG46-2005第6.1节的规定。

2、总配电箱以下可设若⼲分配电箱；分配电箱以下可设若⼲开关箱。

总配电箱设在靠近电源的区域，分配电箱应设在⽤电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式⽤电设备的⽔平距离不宜超过3m。

3、每台⽤电设备必须有各⾃专⽤的开关箱，严禁⽤同⼀个开关箱直接控制2台及2台以上⽤电设备（含插座）。

4、动⼒配电箱与照明配电箱宜分别设置。

当合并设置为同⼀配电箱时，动⼒和照明应分路配电；动⼒开关箱与照明开关箱必须分设。

5、配电箱、开关箱周围应有⾜够2⼈同时⼯作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌⽊、杂草。

6、配电箱、开关箱应采⽤冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2-2.0mm，其中开关箱箱体钢板厚度不得⼩于1.2mm，配电箱箱体钢板厚度不得⼩于1.5mm，箱体表⾯应做防腐处理，标识标签应清楚，易识别。

8、配电箱、开关箱应装设端正、牢固。

固定式配电箱、开关箱的中⼼点与地⾯的垂直距离应为1.4-1.6m。

移动式配电箱、开关箱应装设在坚固、稳定的⽀架上。

其中⼼点与地⾯的垂直距离宜为0.8-1.6m。

9、配电箱、开关箱内的电器应先安装在⾦属或⾮⽊质阻燃绝缘电器安装板上，然后⽅可整体紧固在配电箱、开关箱箱体内，标识标签应清楚，易识别。

⾦属电器安装板与⾦属箱体应做电⽓连接。

10、配电箱、开关箱内的电器应按其规定位置紧固在电器安装板上，不得歪斜和松动。

11、配电箱的电器安装板上必须分设N线端⼦板和PE线端⼦板。

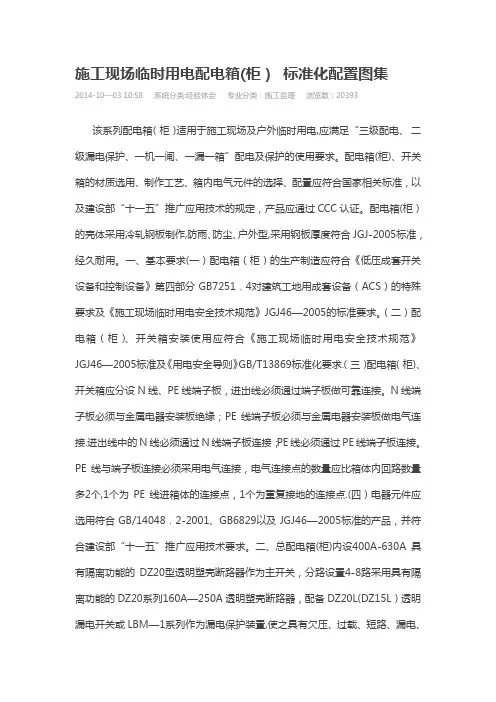

施工现场临时用电配电箱(柜）标准化配置图集2014-10—03 10:58 系统分类:经验体会专业分类：施工监理浏览数：20393 该系列配电箱（柜）适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。

配电箱(柜）的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准，经久耐用。

一、基本要求(一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46—2005的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46—2005标准及《用电安全导则》GB/T13869标准化要求.（三）配电箱（柜)、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接.进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点，1个为重复接地的连接点.(四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46—2005标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A—250A透明塑壳断路器，配备DZ20L(DZ15L）透明漏电开关或LBM—1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器.漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA。

施工现场临时用电配电箱（柜）标准化配置图集该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。

配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。

（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于。

施工现场临时用电标准化分册2022年 12 月1 配电室基本要求（1）位置：靠近电源，无腐蚀介质且道路通畅；（2）设置要求：配电室材料耐火等级不低于3级，空间应满足规范要求，自然通风有防止雨雪侵入和动物进入措施门外开； （3）消防：室内配置砂箱和可用于扑灭电气火灾的灭火器， 分别设置正常照明和应急照明灯；（4）设置警示标志，联系人和联系电话。

（5）配电室内总配电箱要高出地面 20cm ，配电箱后门须有操作空间，离墙距离应不小于 1m ，配电室净空高度不小于 3m 。

同时进出电缆需设置电缆沟，沟内填充细沙。

（6）配电室应有重复接地，接地电阻值应符合要求。

（7）配电室地面素水泥地面磨平，无杂物，无积水。

操作面铺设绝缘踏板或胶垫。

配电室设计图配电室实体图片2配电箱基本要求：（1）选用的配电箱应符合国家标准和地方要求。

（2）选用的电器元件应有生产许可证和产品合格证。

（3）总配电箱、开关箱应设置漏电保护装置。

其中，总配电箱漏电保护器额定漏电动作电流＞30mA、额定漏电动作时间＞0.1s；开关箱漏电保护器额定漏电动作电流≤30mA、额定漏电动作时间≤0.1s。

（4）配电箱应注明编号、责任单位、责任人和联系电话，箱内张贴配电线路图、巡检记录。

（5）配电箱尺寸大小及配置参照集团公司标准图册。

配电箱责任牌一级配电箱（6）配电箱责任牌，双门配电箱为 150*150mm，单门配电箱为 100*100mm。

蓝底白字。

字体为宋体，字体大小双门为36号，单门为 28 号。

二级配电箱三级配电箱3配电箱防护（1）配电箱防护棚应采用工具式，由型钢或刚管制作，置于混凝土承台上，承台中部留置 400mm 宽沟槽，防护棚内操作空间符合规范要求；（2）顶部采用双层硬防护（间距 500mm），顶部防砸，底部防雨（有坡度），双层框架外围包 1mm 厚钢板，钢板应采用户外车贴形式粘贴安全标语、标识、编号，标语为蓝（中建蓝）底白字，上、下弦张贴 50mm 宽黄黑警示色；（3）配电箱下部应对进出电缆线采取绝缘套管保护，并做相应标注区分进出线，操作面铺设绝缘踏板或胶垫，外侧配备消防器材。
