变频器结构及工作原理引言：随着现代工业的发展，越来越多的机械设备需要实现电机的调速控制。
而变频器作为一种常见的电机调速方案，被广泛应用于各行各业。
本文将介绍变频器的结构及其工作原理。
一、变频器的结构变频器是由多个模块组成的复杂电子装置。
其主要结构包括：整流器、滤波器、逆变器、控制电路和电源。
1. 整流器整流器是将交流电转换为直流电的部分。
在变频器中，通常采用整流器将供电网络中的交流电转换为直流电，并提供给逆变器模块使用。
2. 滤波器滤波器主要用于过滤整流后的直流电，降低其纹波电压，保证逆变器模块正常工作。
常用的滤波器有电解电容滤波器和电感滤波器。
3. 逆变器逆变器是变频器中最重要的模块之一，其功能是将直流电转换为交流电。
逆变器通过控制开关管的导通和截止，来产生不同频率、不同幅值的交流电供电给电机。
4. 控制电路控制电路是变频器中的大脑，负责接收用户输入的指令，对逆变器进行精确的控制。
控制电路通常采用微处理器作为控制核心，通过运算和控制算法实现对逆变器的精确控制。
5. 电源电源模块主要为整个变频器提供电源能量，保证变频器的正常运行。
电源模块通常输入交流电，并通过整流器和滤波器将其转换为直流电供其他模块使用。
二、变频器的工作原理变频器主要基于PWM技术实现电机调速。
其工作原理可以分为以下几个步骤：1. 输入信号处理变频器接收用户输入的调速指令，并经过处理后，转换为数字信号。
通常，用户通过面板或者外部接口输入频率、电流等调速指令。
2. 控制算法运算变频器的控制电路根据用户的输入信号，结合内部预设的控制算法进行运算。
运算结果会被转换为控制逆变器的PWM信号。
3. PWM信号生成控制电路用于生成PWM（脉冲宽度调制）信号，根据算法计算的结果控制开关管的导通和截止，调整逆变器输出的合适频率和幅值。
4. 逆变器输出逆变器根据PWM信号的控制，将直流电转换为特定频率、幅值的交流电。
这样，通过调整PWM信号的频率和幅值，就可以实现对电机的精确调速控制。
变频器的工作原理与控制方式变频器（Variable Frequency Drive，缩写为VFD），又称为交流调速器（AC Drive），是一种用于调节交流电机转速的电子装置。
它通过改变输入电压的频率和幅值来控制电机的转速。
变频器工作原理主要涉及开关技术、PWM调制技术、电机驱动理论等方面内容，下面将详细介绍。
一、变频器的工作原理1.开关技术变频器利用开关电子器件（如晶体管、IGBT等）来实现对输入电源的开关控制。
通过不断开关电路，形成等效于几十千赫兹至几千千赫兹的高频方波，从而形成理想的正弦波输出。
2.PWM调制技术PWM（Pulse Width Modulation）调制技术是指通过改变开关装置的导通时间和关断时间，以一定占空比形式控制开关管工作的方式。
在变频器中，PWM技术可以实现加减压、变频和控制电机的转速。
3.电机驱动理论变频器通过改变输入电压的频率和幅值来调节电机的转速。
在工作过程中，通过改变开关器件导通时间和关断时间，将输入电压的频率调节到所需的频率范围，实现对电机转速的精准控制。
二、变频器的控制方式1.V/f控制方式V/f控制方式（Voltage/frequency ratio control）是一种常用的变频器控制方式。
它通过传感器检测电机当前的转速，并根据转速信号和预设的转速曲线进行比较，计算所需输出频率，并根据预设的V/f比值进行控制，实现对电机速度的调节。
2.向量控制方式向量控制方式（Vector Control）又称矢量控制方式，是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩和位置等信息，并根据这些信息进行精确计算和控制，实现对电机速度、转矩和位置等的准确控制。
3.矢量控制方式矢量控制方式（Direct Torque Control，缩写为DTC）是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩等信息，并根据转速、转矩的变化率进行预测和计算，在每个采样周期内调节电机的转速和转矩，实现对电机的精确控制。

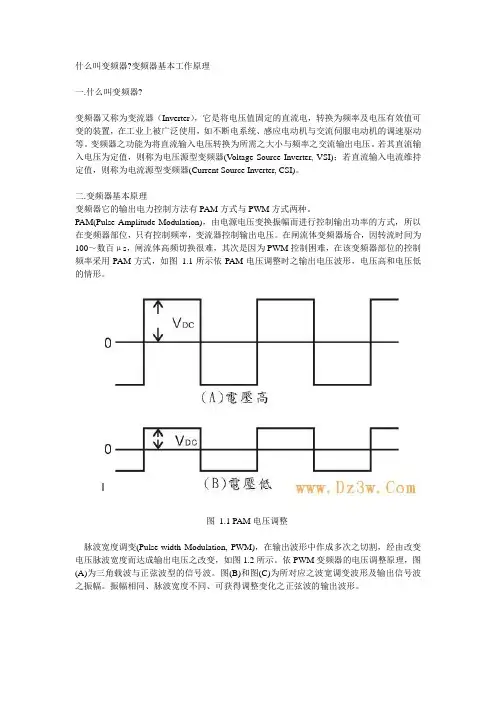

什么叫变频器?变频器基本工作原理一.什么叫变频器?变频器又称为变流器（Inverter），它是将电压值固定的直流电，转换为频率及电压有效值可变的装置，在工业上被广泛使用，如不断电系统、感应电动机与交流伺服电动机的调速驱动等。
变频器之功能为将直流输入电压转换为所需之大小与频率之交流输出电压。
若其直流输入电压为定值，则称为电压源型变频器(V oltage Source Inverter, VSI)；若直流输入电流维持定值，则称为电流源型变频器(Current Source Inverter, CSI)。
二.变频器基本原理变频器它的输出电力控制方法有PAM方式与PWM方式两种。
PAM(Pulse Amplitude Modulation)，由电源电压变换振幅而进行控制输出功率的方式，所以在变频器部位，只有控制频率，变流器控制输出电压。
在闸流体变频器场合，因转流时间为100～数百μs，闸流体高频切换很难，其次是因为PWM控制困难，在该变频器部位的控制频率采用PAM方式，如图 1.1所示依PAM电压调整时之输出电压波形，电压高和电压低的情形。
图1.1 PAM电压调整脉波宽度调变(Pulse-width Modulation, PWM)，在输出波形中作成多次之切割，经由改变电压脉波宽度而达成输出电压之改变，如图1.2所示。
依PWM变频器的电压调整原理，图(A)为三角载波与正弦波型的信号波。
图(B)和图(C)为所对应之波宽调变波形及输出信号波之振幅。
振幅相同、脉波宽度不同、可获得调整变化之正弦波的输出波形。
图1.2 PWM电压调整图1.3为三相变频器主电路之基本结构，其中前级由三相全波整流器组成，三相电源由L1 L2 L3输入，其直流输出电压经过电感L及电容C之滤波后，可获得几近无涟波之直流电压VDC。
变频器之后级由六个电力电子组件组成，其输出端为U V W，此六个组件的导通与关闭时间可利用正弦式脉波宽度调变(Sinusoidal Pulse-width Modulation, SPWM)技术加以控制，SPWM是由一正弦波参考信号与较高频三角形载波相比较而产生，同图1.2所示，参考信号之频率决定变频器输出电压频率，而参考信号之峰值则控制了输出电压之有效值。
简述变频器工作原理
变频器是一种将交流电能转换为可控直流电能，再将直流电能变换为可控交流电能的电气设备。
它主要由整流器、滤波器、逆变器、控制电路等部分组成。
变频器的工作原理如下：
1. 整流器：将输入的交流电能通过整流桥变换为直流电能。
整流器采用可控整流器，通过控制整流管开关的状态，实现对交流电能的整流效果。
2. 滤波器：将整流器输出的直流电能进行滤波处理，去除直流电能中的脉动成分，使得输出直流电能更加稳定。
3. 逆变器：将滤波后的直流电能通过逆变桥变换为可控的交流电能。
逆变器采用可控开关管，通过不同的开关状态，调节输出电压的大小、频率和形状。
4. 控制电路：控制电路根据输入的控制信号，通过对整流器、逆变器中的开关管进行控制，实现对输出交流电能的调节。
整个变频器通过不断地对输入的交流电能进行整流、滤波、逆变等处理，最终实现了对输出交流电能的频率、相位和电压的精确调节。
变频器工作的基本原理是通过改变输入直流电压的频率和幅值，实现对交流电机的转速、转向和扭矩的控制。
这使得变频器在工业自动控制和节能领域有着广泛的应用。
变频器作用及工作原理变频器是一种电力设备，主要用于改变交流电频率，调整和控制电动机的速度。
它在工业、电力、交通、采矿等领域得到广泛应用，具有显著的节能效果和操作灵活性。
下面将详细介绍变频器的作用和工作原理。
1.变频器的作用：1.1节能降耗：变频器能够调整电动机的转速，根据实际负载要求精确控制转速，避免因为电机过大或转速固定而造成的能源浪费。
1.2转矩控制：变频器可以通过调整输出电压和电流的频率和大小，控制电动机的输出转矩，实现精确的转矩控制，满足不同负载要求。
1.3保护电机：变频器具有多种保护功能，例如过载保护、短路保护、过压保护等，可以有效保护电动机免受损害。
1.4减少机械冲击：通过变频器的平滑启动和停止功能，可减少电动机启动时的机械冲击，延长机械设备的使用寿命。
1.5提高系统的精度：变频器具有调速准确性高的特点，可以提高系统的定位精度和调整精度，适用于对运动控制要求较高的应用场合。
2.变频器的工作原理：2.1桥式整流器：变频器的输入端通常为交流电源，通过桥式整流电路将交流电转换为直流电。
桥式整流电路由四个可控的二极管组成，可以实现三相交流电的整流功能。
2.2电容滤波器：直流电经过桥式整流电路后，输出的电压波形并不是纯直流的，还会有一定的纹波。
为了平滑输出，需要通过电容滤波器将纹波进行滤波，使输出的电压趋于稳定。
2.3逆变器：逆变器是变频器的核心部件，将直流电转换为可调频率的交流电。
逆变器通常采用可控硅或晶闸管等器件，通过控制开关管的导通和断开，实现调整输出电压的频率和大小。
逆变器通过改变开关管的通断情况，可以实现不同频率的电能输出，从而控制电动机的转速。
2.4控制单元：变频器的控制单元是变频器的智能核心部分。
它通过搜集和分析输入输出信号，控制逆变器的工作状态，实现对电机的速度、转矩等参数的调节。
控制单元通常采用微处理器或数字信号处理器，具有较高的计算能力和运算速度。
2.5反馈回路：变频器通常配备有速度传感器、位置传感器等反馈装置，用于实时监测电动机的运行状态。
什么叫变频器?变频器基本工作原理一.什么叫变频器?变频器又称为变流器（Inverter），它是将电压值固定的直流电，转换为频率及电压有效值可变的装置，在工业上被广泛使用，如不断电系统、感应电动机与交流伺服电动机的调速驱动等。
变频器之功能为将直流输入电压转换为所需之大小与频率之交流输出电压。
若其直流输入电压为定值，则称为电压源型变频器(Voltage Source Inverter, VSI)；若直流输入电流维持定值，则称为电流源型变频器(Current Source Inverter, CSI)。
二.变频器基本原理变频器它的输出电力控制方法有PAM方式与PWM方式两种。
PAM(Pulse Amplitude Modulation)，由电源电压变换振幅而进行控制输出功率的方式，所以在变频器部位，只有控制频率，变流器控制输出电压。
在闸流体变频器场合，因转流时间为100～数百μs，闸流体高频切换很难，其次是因为PWM控制困难，在该变频器部位的控制频率采用PAM 方式，如图 1.1所示依PAM电压调整时之输出电压波形，电压高和电压低的情形。
图 1.1 PAM电压调整脉波宽度调变(Pulse-width Modulation, PWM)，在输出波形中作成多次之切割，经由改变电压脉波宽度而达成输出电压之改变，如图1.2所示。
依PWM变频器的电压调整原理，图(A)为三角载波与正弦波型的信号波。
图(B)和图(C)为所对应之波宽调变波形及输出信号波之振幅。
振幅相同、脉波宽度不同、可获得调整变化之正弦波的输出波形。
1、变频器的效率交-直-交变频器的损耗由三部分组成，整流损耗(包括电容损耗)40%：逆变损耗50%；控制回路损耗10%。
前两项随变频器的容量、负荷、结构不同而变化，控制回路损耗与其它因素无关。
额定状态运行时，效率84.6%~96%,功率越大效率越高，高压变频器效率可达98%。
变频器与各种环境条件的关系：2、输出端连接的电缆长度有限制。
变频器作用及工作原理变频器（Inverter）是一种电力电子设备，用于将直流电能转换为交流电能，并控制交流电能的频率和电压。
它广泛应用于电机控制、能源转换和电力供应等领域。
本文将详细介绍变频器的作用和工作原理。
一、变频器的作用变频器主要有以下几个作用：1.电机控制：变频器是电机的调速装置，通过调节变频器的输出频率，可以控制电机的转速。
这可以实现电机的软启动、减速、定速等功能，适应不同负载要求，并提高电机的效率。
2.节能降耗：电机在不同负载下运行，其效率往往不同。
变频器可以根据实际负载情况动态调整电机的转速，使其在高效区运行，提高电机的电能利用率，从而实现节能降耗的目的。
3.减少机械冲击：传统的启动方式，如星角启动、直接启动等，会对机械设备产生较大的起动冲击，影响设备的使用寿命。
而变频器可以实现电机的软启动，通过逐步增加电机的电压和频率，减少起动冲击，延长设备的使用寿命。
4.改善产品质量：通过调节电机的转速，可以改变产品的制造工艺和生产流程，提高产品的质量和稳定性。
特别是在一些对速度要求较高、精度要求较高的场合，变频器的精确调速功能显得尤为重要。
二、变频器的工作原理变频器的工作原理主要包括整流、滤波、逆变和控制等几个环节。
1.整流：变频器的输入端接收交流电源，通过整流单元将交流电源转换成直流电。
常见的整流电路有单相整流桥和三相整流桥，可以将交流电源直接整流为直流电源。
2.滤波：经过整流后的直流电存在较大的纹波成分，需要通过滤波电路进行处理，使直流电的纹波尽可能平滑。
滤波电路通常由电容和电感组成，能够对电压进行平滑滤波。
3.逆变：经过滤波的直流电经由逆变单元转换为交流电。
逆变单元通常由可控硅、晶闸管或MOS管等元件组成，通过控制这些元件的导通和截止，可以改变输出交流电的频率和电压。
4.控制：通过控制逆变单元的开关状态，实现对输出交流电的频率、电压和波形的精确控制。
控制方式有模拟控制和数字控制两种，常见的有脉宽调制（PWM）和向量控制等。
变频器的构造及工作原理变频器是一种电力电子设备，用于控制交流电动机的转速和输出功率。
它通过改变输入电源的频率和电压来实现对电动机的精确控制。
本文将介绍变频器的构造和工作原理。
一、变频器的构造变频器由电源模块、整流模块、中间直流环节、逆变模块、控制模块和输出滤波器等主要组成部分构成。
1.电源模块：负责提供变频器所需的电能，将电网交流电转换为直流电，并为后续的整流模块和逆变模块提供电力支持。
2.整流模块：将电源模块输出的直流电进行整流，得到电压稳定的直流电。
3.中间直流环节：由电容器组成的直流电容器大容量滤波电路，用于平滑整流模块输出的直流电。
4.逆变模块：将直流电转换为交流电，通过控制逆变器开关管的导通和断开以改变输出电压和频率。
5.控制模块：负责控制整个变频器的工作，包括对电机转速、电压、电流、输出功率等参数的调节和保护功能。
6.输出滤波器：用于滤除逆变模块输出的交流电中的高次谐波成分，提供负载所需的电能。
二、变频器的工作原理变频器的工作原理主要包括三个过程：整流过程、逆变过程和控制过程。
1.整流过程：交流电源经过电源模块的处理，转换为直流电，然后经过整流模块进行整流，产生电压稳定的直流电。
2.逆变过程：直流电经过中间直流环节的滤波处理后，送入逆变模块。
逆变模块通过控制逆变器开关管的导通和断开，将直流电转换为交流电，并且可以根据需要改变输出的电压和频率。
3.控制过程：控制模块负责对整个变频器系统进行监测和调节。
它通过采集电机的转速、电流、电压等参数，将其与用户设定的目标值进行比较，然后通过控制逆变模块来调整输出的电压和频率，实现对电动机的精密控制。
总结起来，变频器的工作原理是将输入的交流电转换为直流电，然后再将直流电转换为交流电，并通过控制模块中的逆变器来调节输出的电压和频率，从而实现对电动机的应有控制。
在实际应用中，变频器广泛用于各种需要调速和控制的交流电动机驱动系统，如风机、泵、压缩机等。
通过改变变频器输出的电压和频率，灵活调整电动机的转速和输出功率，可以实现节能降耗、提高系统效率和精确控制的目的，具有重要的应用价值。
变频器工作原理及应用(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、变频器的定义CVCF 是 Constant Voltage and Constant Frequency 的缩写，意为恒电压、恒频率，也就是人们所说的恒压恒频。
我们使用的电源分为交流电源和直流电源，一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的。
交流电源在人们使用电源中占总使用电源的95%左右。
无论是用于家庭还是用于工厂，单相交流电源和三相交流电源，其电压和频率均按各国的规定有一定的标准，如我国大陆规定，直接用户单相交流电为220V，三相交流电线电压为380V，频率为50Hz，其它国家的电源电压和频率可能于我国的电压和频率不同，如有单相100V/60Hz，三相200V/60Hz等等，标准的电压和频率的交流供电电源叫工频交流电。
通常，把电压和频率固定不变的工频交流电变换为电压或频率可变的交流电的装置称作“变频器”。
为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。
把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。
一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。
对于逆变为频率可调、电压可调的逆变器我们称为变频器。
变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。
对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。
一般变频电源是变频器价格的15－－20倍。
由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即：变频器变频器也可用于家电产品。
使用变频器的家电产品中，不仅有电机（例如空调等），还有荧光灯等产品。
用于电机控制的变频器，既可以改变电压，又可以改变频率。
变频器定义及工作原理概述
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的
变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换
成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电
再逆成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时
还需要一个进行转矩计算的CPU以及一些相应的电路。变频调速是通过改变电
机定子绕组供电的频率来达到调速的目的。变频技术是应交流电机无
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的
变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换
成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电
再逆成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时
还需要一个进行转矩计算的CPU以及一些相应的电路。变频调速是通过改变电
机定子绕组供电的频率来达到调速的目的。
变频技术是应交流电机无级调速的需要而诞生的。20世纪60年代以后，电力
电子器件经历了SCR(晶闸管)、GTO(门极可关断晶闸管)、BJT(双极型功率晶体
管)、MOSFET(金属氧化物场效应管)、SIT(静电感应晶体管)、SITH(静电感应晶
闸管)、MGT(MOS控制晶体管)、MCT(MOS控制晶闸管)、IGBT(绝缘栅双极型晶体
管)、HVIGBT(耐高压绝缘栅双极型晶闸管)的发展过程，器件的更新促进了电力
电子变换技术的不断发展。20世纪70年代开始，脉宽调制变压变频(PWM－
VVVF)调速研究引起了人们的高度重视。20世纪80年代，作为变频技术核心的
PWM模式优化问题吸引着人们的浓厚兴趣，并得出诸多优化模式，其中以鞍形
波PWM模式效果最佳。20世纪80年代后半期开始，美、日、德、英等发达国
家的VVVF变频器已投入市场并获得了广泛应用。
变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器
和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变
频器和高载频PWM控制变频器；按照工作原理分类，可以分为V/f控制变频
器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用
变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。
VVVF：改变电压、改变频率 CVCF：恒电压、恒频率。各国使用的交流供电电
源，无论是用于家庭还是用于工厂，其电压和频率均为400V/50Hz或
200V/60Hz(50Hz)，等等。通常，把电压和频率固定不变的交流电变换为电压或
频率可变的交流电的装置称作“变频器”。为了产生可变的电压和频率，该设
备首先要把电源的交流电变换为直流电(DC)。
用于电机控制的变频器，既可以改变电压，又可以改变频率。
变频器的工作原理
我们知道，交流电动机的同步转速表达式位：
n＝60 f(1－s)/p (1)
式中
n———异步电动机的转速；
f———异步电动机的频率；
s———电动机转差率；
p———电动机极对数。
由式(1)可知，转速n与频率f成正比，只要改变频率f即可改变电动机的转
速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常宽。变频
器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性
能的调速手段。
变频器控制方式
低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为
0～400Hz，它的主电路都采用交—直—交电路。其控制方式经历了以下四代。
1U/f=C的正弦脉宽调制(SPWM)控制方式
其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般
传动的平滑调速要求，已在产业的各个领域得到广泛应用。但是，这种控制方
式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输
出最大转矩减小。另外，其机械特性终究没有直流电动机硬，动态转矩能力和
静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而
变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效
应的存在而性能下降，稳定性变差等。因此人们又研究出矢量控制变频调速。
2电压空间矢量(SVPWM)控制方式
它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨
迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。
经实践使用后又有所改进，即引入频率补偿，能消除速度控制的误差；通过反
馈估算磁链幅值，消除低速时定子电阻的影响；将输出电压、电流闭环，以提
高动态的精度和稳定度。但控制电路环节较多，且没有引入转矩的调节，所以
系统性能没有得到根本改善。
矢量控制(VC)方式
矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、
Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通
过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、
It1(Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电
流)，然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的
坐标反变换，实现对异步电动机的控制。其实质是将交流电动机等效为直流电
动机，分别对速度，磁场两个分量进行独立控制。通过控制转子磁链，然后分
解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。
矢量控制方法的提出具有划时代的意义。然而在实际应用中，由于转子磁链难
以准确观测，系统特性受电动机参数的影响较大，且在等效直流电动机控制过
程中所用矢量旋转变换较复杂，使得实际的控制效果难以达到理想分析的结
果。
直接转矩控制(DTC)方式
1985年，德国鲁尔大学的DePenbrock教授首次提出了直接转矩控制变频技
术。该技术在很大程度上解决了上述矢量控制的不足，并以新颖的控制思想、
简洁明了的系统结构、优良的动静态性能得到了迅速发展。目前，该技术已成
功地应用在电力机车牵引的大功率交流传动上。 直接转矩控制直接在定子坐标
系下分析交流电动机的数学模型，控制电动机的磁链和转矩。它不需要将交流
电动机等效为直流电动机，因而省去了矢量旋转变换中的许多复杂计算；它不
需要模仿直流电动机的控制，也不需要为解耦而简化交流电动机的数学模型。
矩阵式交—交控制方式
VVVF变频、矢量控制变频、直接转矩控制变频都是交—直—交变频中的一种。
其共同缺点是输入功率因数低，谐波电流大，直流电路需要大的储能电容，再
生能量又不能反馈回电网，即不能进行四象限运行。为此，矩阵式交—交变频
应运而生。由于矩阵式交—交变频省去了中间直流环节，从而省去了体积大、
价格贵的电解电容。它能实现功率因数为l，输入电流为正弦且能四象限运
行，系统的功率密度大。该技术目前虽尚未成熟，但仍吸引着众多的学者深入
研究。其实质不是间接的控制电流、磁链等量，而是把转矩直接作为被控制量
来实现的。具体方法是：
——控制定子磁链引入定子磁链观测器，实现无速度传感器方式；
——自动识别(ID)依靠精确的电机数学模型，对电机参数自动识别；
——算出实际值对应定子阻抗、互感、磁饱和因素、惯量等算出实际的转矩、
定子磁链、转子速度进行实时控制；
——实现Band—Band控制按磁链和转矩的Band—Band控制产生PWM信号，对
逆变器开关状态进行控制。
矩阵式交—交变频具有快速的转矩响应(<2ms)，很高的速度精度(±2％，无
PG反馈)，高转矩精度(<＋3％)；同时还具有较高的起动转矩及高转矩精度，
尤其在低速时(包括0速度时)，可输出150％～200％转矩。
