第十四章 了解电路大单元复习课件-2024-2025学年沪科版物理九年级上学期
并联电路中的电压规律 : 电压处处相等
即
U电 =U1=U2=.....Un
课堂小结
课后练习 1.请完成助学单后的练习题（其中1--3题为必做题，4 小题设计电路为选做题）
2.请自主预习第十五章 探究电路 第一节
支路开关控制其所在支路
知识 闯 关
3.串并联电路在生活中实际应用：
马路上的路灯，傍晚一起亮清晨一块灭它们是串联吗？你是如何判断的？ 【结论】（1）街上的路灯 不是 （是、不是）串联的，因 为： 一盏灯不亮时，其它灯还亮
（2）在实际生活中中， 节日装饰用的小彩灯 是串联的。
电流表与电压表使用方法小结
电流的方向 正电荷定向移动的方向规定为电流的方向
开路（断路）——某处断开的电路
开路情况： ①开关未闭合 ③ 用电器损坏
②导线损坏 ④接触不良
短路的分类
电源短路
局部短路
电源短路： 不经过用电器而直接将电源两极用导线连通的电路 局部短路: 用电器的两端直接与导线并联导致用电器不工作
知识闯关
2. 如图所示的电路中，当开关S1，S2断开时，电路处于 ____开__路_状态；当开关S1闭合、S2断开时，电路处于 ____通__路_状态；当开关S1、S2都闭合时，电路处于_______ 状态短。路
并联电路中的电流电压特点
小明想要探究并联电路中的电压电流规律。设计了如图所示的电路图，请根 据小明设计的电路图回答下列问题。
1.请根据实物图画出电路图。
2.闭合开关发现，灯L1不发光，灯L2发光电流表A2有示 数，电流表A1无示数，则可能出现的电路故灯L1 开路 。
3A.2的纠示正数故增障加后了，0闭.2合A，开则关电,电流表A2A的1的示示数数为如0图.7所示A ，电流
九年级物理全册第十四章了解电路达标测试卷新版沪科版(含答案)

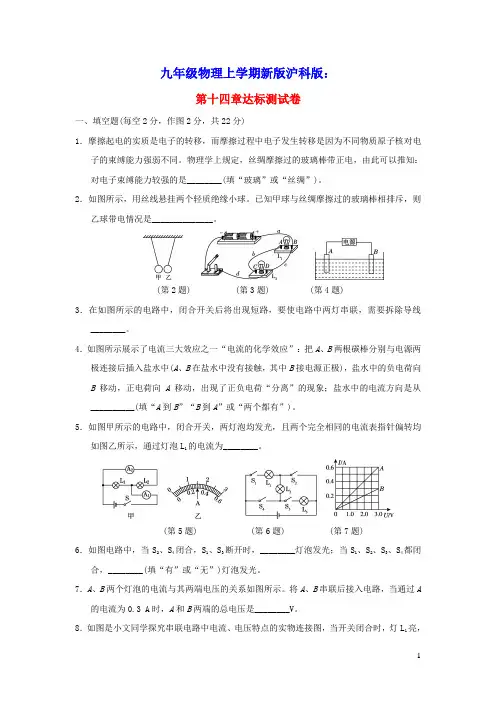

九年级物理上学期新版沪科版：第十四章达标测试卷一、填空题(每空2分，作图2分，共22分)1．摩擦起电的实质是电子的转移，而摩擦过程中电子发生转移是因为不同物质原子核对电子的束缚能力强弱不同。
物理学上规定，丝绸摩擦过的玻璃棒带正电，由此可以推知：对电子束缚能力较强的是________(填“玻璃”或“丝绸”)。
2．如图所示，用丝线悬挂两个轻质绝缘小球。
已知甲球与丝绸摩擦过的玻璃棒相排斥，则乙球带电情况是______________。
(第2题) (第3题) (第4题)3．在如图所示的电路中，闭合开关后将出现短路，要使电路中两灯串联，需要拆除导线________。
4．如图所示展示了电流三大效应之一“电流的化学效应”：把A、B两根碳棒分别与电源两极连接后插入盐水中(A、B在盐水中没有接触，其中B接电源正极)，盐水中的负电荷向B移动，正电荷向A移动，出现了正负电荷“分离”的现象；盐水中的电流方向是从__________(填“A到B”“B到A”或“两个都有”)。
5．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1的电流为________。
(第5题) (第6题) (第7题)6．如图电路中，当S2、S4闭合，S1、S3断开时，________灯泡发光；当S1、S2、S3、S4都闭合，________(填“有”或“无”)灯泡发光。
7．A、B两个灯泡的电流与其两端电压的关系如图所示。
将A、B串联后接入电路，当通过A 的电流为0.3 A时，A和B两端的总电压是________V。
8．如图是小文同学探究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。
则故障原因可能是________________________。
9．有一串灯上串联着20只小彩灯，当将其接入220 V电压的家庭电路时，每只小彩灯都正常发光，则每只小彩灯两端的工作电压是________V。
九年级物理全册第十四章了解电路14、5测量电压第2课时串并联电路中的电压关系习题课件新版沪科版
基础巩固练
8．灯泡L1、L2构成并联电路且正常发光，测得L2两端
的电压为2 V，则灯泡L1两端的电压为__2__V，你
的
判
断
依
据
是
__并__联__电__路__中__各__并__联__支__路__两__端__的__电__压__都__相__等______。
基础巩固练
9．如图所示，闭合开关S后，电压表的示数为2.4 V， 则 灯 L2 两 端 的 电 压 为 ___2_.4____V ， 电 源 电 压 为 ___2_._4___V。
15 16 17 D
答案呈现
新知笔记
1．串联电路两端的电压等于各部分电路两端电压的 __总__和____。
新知笔记
2．并联电路中各并联支路两端的电压都___相__等___。
基础巩固练
1．如图所示，在“探究串联电路中电压的规律”时，小雨同学 用电压表测出AB、BC、AC两端的电压分别为UAB＝3 V， UBC＝3 V，UAC＝6 V，在表格中记录 数据后，下一步应该做的是( ) A．整理器材，分析数据，得出结论 B．对换L1和L2的位置，再测出一组电压值 C．改变电源电压，再测出几组电压值 D．换用不同规格的小灯泡，再测出几组电压值
(1)电源电压是多少？
解：(1)当S1、S3闭合，S2断开时， 电压表测量的是电源电压，故电 源电压U＝12 V。
基础巩固练
(2)当S1闭合，S2、S3断开时，灯泡L1、L2两端的电压分 别为多少？
当S1闭合，S2、S3断开时，两灯泡串联， 电压表测L1两端的电压，此时电压表示数 为9 V，即灯泡L1两端的电压U1＝9 V，则 灯泡L2两端的电压U2＝U－U1＝12 V－ 9 V＝3 V。
九年级物理全册第十四章了解电路单元综合测试卷(含解析)(新版)沪科版

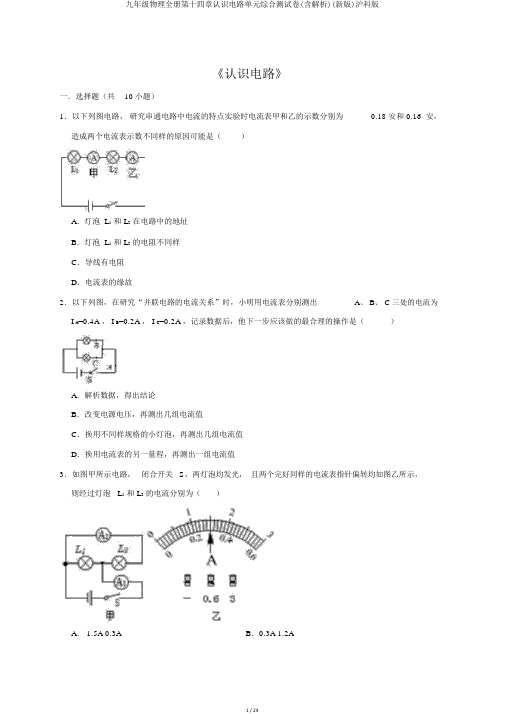

《认识电路》一．选择题（共10 小题）1．以下列图电路，研究串通电路中电流的特点实验时电流表甲和乙的示数分别为0.18 安和 0.16 安，造成两个电流表示数不同样的原因可能是（）A．灯泡 L1和 L2在电路中的地址B．灯泡 L1和 L2的电阻不同样C．导线有电阻D．电流表的缘故2．以下列图，在研究“并联电路的电流关系”时，小明用电流表分别测出A、 B、 C 三处的电流为I A=0.4A ， I B=0.2A ， I C=0.2A ，记录数据后，他下一步应该做的最合理的操作是（）A．解析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同样规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完好同样的电流表指针偏转均如图乙所示，则经过灯泡L1和 L2的电流分别为（）A． 1.5A 0.3A B．0.3A 1.2AC． 1.2A 0.3 A D．0.3A 1.5 A4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（）A．灰尘的自然积聚B．电视机工作时屏表面温度较高而吸附空气中灰尘C．荧光屏有较强的吸附灰尘能力D．电视机工作时显示屏有静电而吸附灰尘5．以下说法中正确的选项是（）A．自然界中只有正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．摩擦起电的过程是创立电荷的过程D．静电总是有害的6．以下说法中与事实最为吻合的是（）A．一节新的7 号南孚电池电压为 1.5VB．人体的正常体温约为40℃C．空调的电流约为220AD．经过技术改进，热机的效率能够达到100%7．测量电压的工具是（）A．电压表B．电流表C．验电器D．电能表8．以下列图的电路中，甲、乙是连结在电路中的两只电学仪表，闭合开关S 后，灯L 1、 L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和L 2串通B．甲是电流表，乙是电压表，灯L1和L 2并联C．甲是电压表，乙是电流表，灯L1和L 2串通D．甲是电压表，乙是电流表，灯L1和L 2并联9．一只电压表有0～3V和0～ 15V 两个量程，某次实验中用的是0～3V 量程，而从0～ 15V 量程的刻度盘上发现指针所指的电压恰好是8.5V ，而实质电压值是（）A． 8.5V B． 2.7V C．1.7V D． 1.5V10．以下列图，甲、乙两个小灯泡连结在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串通都不亮D．若①③为电流表，②为电压表，两灯并联都亮二．多项选择题（共5 小题）11．10 个小灯泡串通在一起，已知某处电路的电流是100mA，则经过每个小灯泡的电流是（）A． 100mA B． 10mA C．0.1A D． 1000mA12．在研究并联电路电流关系的活动中，某同学连好以下列图的电路后，用电流表测出a、 b、c 三处的电流分别为I a=1A、 I b=0.4A、 I c =0.6A ，并将数据记录在表格中，则下一步应该做的（）A．改变电源电压，再测出几组电流值B．解析数据，得出结论C．换用不同样规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次13．在如图甲电路中，闭合开关S 后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，以下说法正确的选项是（）A．电路的总电流为 1.5AB．经过灯L1、 L2的电流都为0.3AC．经过灯L1的电流为 1.2AD．电流表A1的示数是 1.2A14．以下数据中最吻合实质的是（）A．一节新干电池的电压为 1.5VB．今天教室内的气温约为60℃C．温度降低到零摄氏度时，物体将不再拥有内能D．对人体的安全电压为不高于36V15．图中用电压表能测量出电灯L1两端的电压的是（）A．B．C．D．三．填空题（共 5 小题）16．市场上销售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢欣的气氛。
九年级物理全册第十四章了解电路高频考点专训2含电流表的电路习题课件新版沪科版
全章高频考点专训
5．如图所示的电路中，电流表的作用是( D ) A.电流表A1测的是通过灯泡L1的电流 B.电流表A1测的是通过灯泡L2的电流 C.电流表A2测的是通过灯泡L1的电流 D.电流表A2测的是通过灯泡L2的电流
全章高频考点专训
6．【中考•广安】小明利用如图所示的电路检验并联电路 干路电流是否等于各支路电流之和，其中有一根导线 接错了，接错的是( C ) A.导线1 B.导线2 C.导线3 D.导线4
全章高频考点专训
9．【中考•兰州】在如图所示的电路中，下列分析不正确 的是( )
全章高频考点专训
A.只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2 无示数
B.只闭合S3时，L1、L2都发光，A1、A2的示数相等 C.闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数 D.闭合S1、S3时，L1、L2都发光，A1、A2均有示数
ቤተ መጻሕፍቲ ባይዱ
全章高频考点专训
解：如图所示。
全章高频考点专训
3．在图中补上适当的导线，使两灯并联，电流表测干路 中的电流。
全章高频考点专训
解：如图所示。
全章高频考点专训
4．用电流表测如图所示电路中的电流，下列说法不正确 的是( C ) A.将电流表接在a处时，可测量通过两只灯泡的总电流 B.将电流表接在c处时，只能测出通过灯泡L2的电流 C.将电流表接在d处时，只能测出 通过灯泡L1的电流 D.不管电流表接在何处，都能测出 通过电流表本身的电流
开关S2后，干路电流变大，即电流表A的示数变大。 【答案】C
全章高频考点专训
8．【中考•陕西】如图所示电路，闭合开关S1、S2，下列 对电路的分析正确的是( D ) A.L1与L2串联 B.电流表A1测L1的电流 C.当开关S2断开时，通过L1 的电流变小 D.当开关S2断开时，电流表A2的示数变小
九年级物理全册第十四章了解电路整合与提升习题课件新版沪科版ppt
全章整合与提升
25．【中考·浙江湖州】如图甲所示，当开关S闭合后，电流 表的指针偏转如图乙所示，其中a电流表测量的是通过 ________(填“电源”“L1”或“L2”)的电流，b电流表的读数 应为________A。
全章整合与提升
【点拨】由电路图可知此电路为并联电路，a电流表串 联在L1的支路中，测量通过L1的电流；b电流表串联在 干路中，测量干路电流，因为并联电路的干路电流要 大于支路电流，所以推知b电流表使用的量程是0～3 A， 分度值是0.1 A，读数为1.2 A。 【答案】L1；1.2
____A_或__C___。(均填 “A”“B”“C”或“D”)
全章整合与提升
16．如图所示的实物连接图，请在实线框内画出对应的电
路图。
解：如图所示。
全章整合与提升
17．【中考·湖南益阳】在如图所示的电路中，开关闭合后， 电压表测量的是( ) A．L1两端的电压 B．L1和L2两端的电压 C．L3和电源两端的电压 D．电源两端的电压
【答案】B
全章整合与提升
12．【中考·山东菏泽】小 明对十字路口的交通 信号灯进行观察，画 出下列四种电路图， 你认为可行的是( )
全章整合与提升
【点拨】十字路口的交通信号灯可以单独工作，因此 三种灯是并联的，三种灯不会同时亮，因此三个灯的 支路上各有一个开关。A选项，三个开关均闭合时，红、 绿、黄交通信号灯同时发光，只闭合一个开关均不发 光，故A错误。B选项，只闭合一个开关相应的指示灯 亮，三灯独立工作，互不影响，故B正确;
全章整合与提升
8．【中考·江西】简单电路是由电源、用电器、开关和导线组 成的。给充电宝充电时，充电宝相当于简单电路中的 __用__电__器__；充电宝给手机充电时，充电宝相当于简单电路 中的__电___源___。
