当前位置：文档之家 › 围护桩施工技术交底(工程模版通用)

围护桩施工技术交底(工程模版通用)

  • 格式：doc
  • 大小：65.50 KB
  • 文档页数：3

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 交底日期

施工单位 分项工程名称

交底提要 围护桩施工技术交底

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2

本交底适用于***围护桩施工。

一、施工准备

1、 材料及主要机具

①混凝土：C30混凝土（商品混凝土）

②钢筋：钢筋的级别、直径应符合设计要求，有出厂证明书和复试报告。

③主要机具：回旋钻孔机、手推车、混凝土泵及导管、护筒、平尖头铁锹、胶皮管等。

2、 作业条件

①施工前对钻孔区域挖深槽探测管线，必须保证钻孔区域无任何管线的条件下进行下步施工。

②场地必须清理干净平整，对探坑边缘的地面进行适当加固，防止以后钻机在施钻过程中出现失稳情况出现。

③制作好钢筋笼，并通过验收后在施工现场堆放好。

④根据图纸放出轴线及桩位点，并经过现场验收合格后签字。

⑤要选择和确定钻孔机的进出路线和钻孔顺序。

3、 技术要求

①根据设计要求，围护桩有5种长度，具体参数见下表所示：

类型/参数 B型 C型 D型 E型 F型

钢筋笼长度

桩底标高

桩顶标高

②围护桩应跳桩施工，施工时每隔2根桩施工1根。

二、操作工艺

成孔工艺流程

钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机

浇筑混凝土工艺流程

测孔深、垂直度→放钢筋笼→放混凝土套管→浇筑混凝土 (随浇随振)

1、钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。

2、钻孔：调直机架挺杆，对好桩位（用对位圈），开动机器钻进、出土，达到控制深度

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 交底日期

施工单位 分项工程名称

交底提要 围护桩施工技术交底

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2

后停钻、提钻。

3、检查成孔质量：

① 钻深测定。用测深绳（锤）测量孔深及沉渣厚度，沉渣厚度不应超过15cm。

② 孔径控制。钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。

4、孔底土清理。钻到预定的深度后，必须在孔底处进行空转清土，然后停止转动；提钻杆，不得曲转钻杆。孔底的虚土厚度超过质量标准时，要分析原因，采取措施进行处理。进钻过程中散落在地面上的土，必须随时清除运走。

5、移动钻机到下一桩位。经过成孔检查后，应填好桩孔施工记录。然后盖好孔口盖板，并要防止在盖板上行车或走人。最后再移走钻机到下一桩位。

6、浇筑混凝土：

① 移走钻孔盖板，再次复查孔深、孔径、孔壁、垂直度及孔底沉渣厚度。有不符合质量标准要求时，应处理合格后，再进行下道工序。

② 吊放钢筋笼：钢筋笼放入前应先绑好砂浆垫块（或塑料卡）；吊放钢筋笼时，要对准孔位，吊直扶稳，缓慢下沉，避免碰撞孔壁。钢筋笼放到设计位置时，应立即固定。

③ 放溜筒浇筑混凝土。在放溜筒前应再次检查和测量钻孔内虚土厚度。浇筑混凝土时应连续进行，浇筑过程中及时振捣密实。

④ 混凝土浇筑到桩顶时，应适当超过桩顶设计标高30～50cm，以保证在凿除浮浆后，桩顶标高符合设计要求。

⑤ 混凝土的坍落度一般宜为160mm～200mm。

⑥ 雨期严格坚持随钻随浇筑混凝土的规定，以防遇雨成孔后灌水造成塌孔。雨天不能进行钻孔施工。现场必须有排水的各种措施，防止地面水流入槽内，以免造成边坡塌方或基土沉陷、钻孔机倾斜等。

三、质量标准

1、 桩体混凝土灌注施工时，混凝土灌注高度应比设计桩顶面高出30～50cm，以保证桩体混凝土质量。

2、 成孔深度必须符合设计要求，沉渣厚度严禁大于150mm。

3、 允许偏差项目

序号 检查项目 允许偏差值 检验方法

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 交底日期

施工单位 分项工程名称

交底提要 围护桩施工技术交底

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2

1 垂直度 5‰ 测斜仪

2 桩径 ±5mm 钢尺量

3 沉渣厚度 ≤150mm 沉渣仪

4 钢筋笼安放深度 ±50mm 钢尺量

5 混凝土充盈系数 ＞1 检查实际灌注量

6 桩顶标高 +30mm/-50mm 水准仪，需扣除浮浆及劣质状体高度

四、成品保护

1、钢筋笼的制作、运输和安装过程中，应采取措施防止变形。吊入桩孔内，应固定位置，防止上浮。

2、灌注桩施工完成后进行基坑开挖时，应制定合理的施工顺序和技术措施，防止桩的位移和倾斜。并应检查每根桩的纵横水平偏差。

3、在钻机安装，钢筋笼运输及混凝土浇筑时，均应注意好现场的轴线桩、高程桩，并经常进行复核。

4、桩头外留的主筋要妥善保护，不得任意弯折或压断。

5、桩头的混凝土强度没有达到5MPa时，不得碾压，以防桩头损坏。

五、应注意的质量问题

1、在进行钻孔过程中，发现斜孔、弯孔、缩孔和塌孔以及地面沉陷等情况，应停止钻进，经采取措施后，方可继续施工。

2、钻进速度，应根据土层情况、孔径、孔深、钻机负荷以及成孔质量等情况来确定。

3、钻孔完毕，应及时盖好孔口，并防止在盖板上过车和行走。操作中应及时清理虚土。必要时可二次投钻清土。

4、钢筋笼在堆放、运输、起吊、入孔等过程中，必须严格按操作规定执行，以防止钢筋笼变形。

5、当出现钻杆跳动、机架晃摇、钻不进尺等异常现象，应立即停车检查。

6、混凝土浇到接近桩顶时，应随时测量顶部标高，以免过多截桩和补桩。

合集下载

围护桩凿除工程技术交底

围护桩凿除工程技术交底

围护桩凿除工程技术交底

围护桩凿除工程技术交底

围护桩凿除工程是建筑施工中的一个重要环节，需要施工人员具备一定的技术和操作经验。下面，我们就来详细介绍一下围护桩凿除工程技术交底。

一、技术准备

在进行围护桩凿除工作前，首先要进行技术准备。具体操作步骤如下：

1.确定凿除围护桩的位置和数量；

2.查看围护桩的基础，确认围护桩下方没有其他的地下管线等设施；

3.检查工具和设备是否齐备，如凿岩机、锤子、凿子等；

4.制定安全措施，如车辆和行人的隔离措施等。

二、操作细节

在进行围护桩凿除工作时，需要注意以下几点：

1.在凿除围护桩时，不能过度损坏地下管线和人行道等设施；

2.凿岩机操作时，应保持操作平稳，以免对周围环境和非目标部位的围护桩造成损坏； 3.在凿除围护桩时，要将围护桩的残余混凝土除去，以便于进行后续深压桩的安装；

4.凿除围护桩时要注意安全，防止其他人员和车辆穿越施工现场，以免事故发生。

三、施工质量

围护桩凿除工程的施工质量是评判工程质量和围护效果的一个重要指标。要实现高质量的施工，需要从以下几个方面着手：

1.在进行围护桩凿除工作前，要对围护桩的具体情况进行调查和研究，确保凿除作业的安全和高效；

2.确保凿岩机等工具设备是稳定、良好的状态，以确保凿除的效果达到预期；

3.凿除围护桩时要采取合理的工序和方法，确保凿除的深度和准确度；

4.凿除围护桩后要进行清理和处理工作，保证施工现场环境整洁、无碍。

总之，围护桩凿除工程技术交底包括技术准备、操作细节和施工质量等方面。只有认真制定施工方案，科学规范操作，才能保证施工安全、高效和质量。

搭设围护安全技术交底模板

搭设围护安全技术交底模板

一、前言

为确保施工现场围护工程的安全施工，提高施工人员的安全意识，预防安全事故的发生，现将搭设围护工程的安全技术交底如下：

二、施工人员要求

1. 施工人员必须经过专业培训，具备相应的施工技能和安全生产知识。

2. 施工人员应熟悉本工程搭设围护的施工图纸、施工方案和安全技术交底内容。

3. 施工人员必须遵守施工现场的各项安全规章制度，确保自身和他人的生命安全。

三、安全技术措施

1. 施工前准备

（1）搭设围护前，应进行现场勘察，了解地形、地质条件，制定合理的施工方案。

（2）搭设围护材料应选用合格产品，确保其质量符合国家相关标准。

（3）搭设围护施工前，应检查施工机具、设备是否完好，确保其安全可靠。

2. 施工过程安全措施

（1）搭设围护时，应确保施工区域内的道路畅通，防止发生交通事故。

（2）施工人员应按照施工方案和操作规程进行搭设，不得擅自更改。

（3）搭设围护过程中，应定期检查围护结构的稳定性，发现异常情况及时处理。

（4）施工过程中，严禁施工人员攀爬围护结构，防止坠落事故发生。

（5）搭设围护时，应使用安全防护设施，如安全带、安全网等。

3. 施工结束后的安全措施

（1）搭设围护施工结束后，应对围护结构进行检查，确保其稳定性。

（2）施工区域内的临时设施应拆除，清理现场，防止发生意外事故。

（3）施工区域内的安全警示标志应设置到位，确保行人安全。

四、应急措施

1. 发生围护结构坍塌、坠落等事故时，应立即停止施工，组织人员进行救援。 2. 施工现场发生火灾、触电等事故时，应立即切断电源，拨打火警电话报警，并组织人员进行灭火和救援。

3. 施工现场发生人员伤亡事故时，应立即采取措施，保护现场，并及时报告相关部门。

五、总结

施工现场围护工程的安全施工至关重要，施工人员必须严格遵守安全技术交底内容，提高安全意识，确保施工安全。同时，项目部应加强施工现场安全管理，定期进行安全检查，及时发现和消除安全隐患，确保施工现场安全有序。

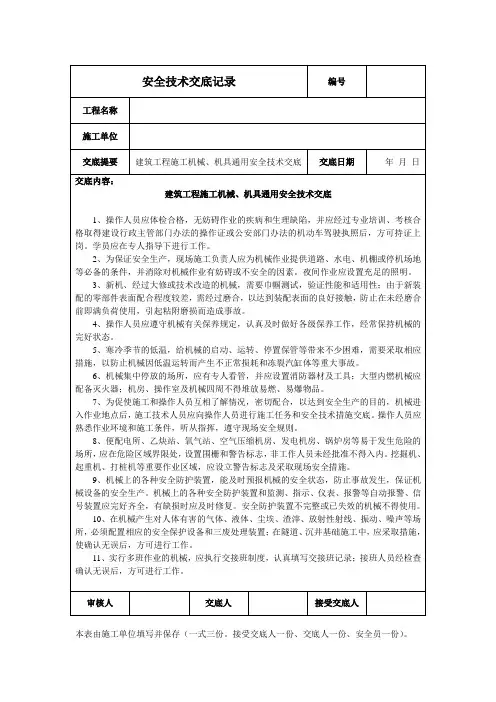

建筑工程施工机械、机具通用安全技术交底

建筑工程施工机械、机具通用安全技术交底

安全技术交底记录 编号

工程名称

施工单位

交底提要 建筑工程施工机械、机具通用安全技术交底 交底日期 年 月 日

交底内容：

建筑工程施工机械、机具通用安全技术交底

1、操作人员应体检合格，无妨碍作业的疾病和生理缺陷，并应经过专业培训、考核合格取得建设行政主管部门办法的操作证或公安部门办法的机动车驾驶执照后，方可持证上岗。学员应在专人指导下进行工作。

2、为保证安全生产，现场施工负责人应为机械作业提供道路、水电、机棚或停机场地等必备的条件，并消除对机械作业有妨碍或不安全的因素。夜间作业应设置充足的照明。

3、新机、经过大修或技术改造的机械，需要巾帼测试，验证性能和适用性；由于新装配的零部件表面配合程度较差，需经过磨合，以达到装配表面的良好接触，防止在未经磨合前即满负荷使用，引起粘附磨损而造成事故。

4、操作人员应遵守机械有关保养规定，认真及时做好各级保养工作，经常保持机械的完好状态。

5、寒冷季节的低温，给机械的启动、运转、停置保管等带来不少困难，需要采取相应措施，以防止机械因低温运转而产生不正常损耗和冻裂汽缸体等重大事故。

6、机械集中停放的场所，应有专人看管，并应设置消防器材及工具；大型内燃机械应配备灭火器；机房、操作室及机械四周不得堆放易燃、易爆物品。

7、为促使施工和操作人员互相了解情况，密切配合，以达到安全生产的目的，机械进入作业地点后，施工技术人员应向操作人员进行施工任务和安全技术措施交底。操作人员应熟悉作业环境和施工条件，听从指挥，遵守现场安全规则。

8、便配电所、乙炔站、氧气站、空气压缩机房、发电机房、锅炉房等易于发生危险的场所，应在危险区域界限处，设置围栅和警告标志，非工作人员未经批准不得入内。挖掘机、起重机、打桩机等重要作业区域，应设立警告标志及采取现场安全措施。

9、机械上的各种安全防护装置，能及时预报机械的安全状态，防止事故发生，保证机械设备的安全生产。机械上的各种安全防护装置和监测、指示、仪表、报警等自动报警、信号装置应完好齐全，有缺损时应及时修复。安全防护装置不完整或已失效的机械不得使用。

脚手架工程施工安全技术交底(通用)

脚手架工程施工安全技术交底(通用)

安全技术交底记录 编号

工程名称

施工单位

交底提要 脚手架工程施工安全技术交底 交底日期 年 月 日

交底内容：

脚手架工程施工安全技术交底（通用）

1、大雾及雨、雪天气和6级以上大风时，不得进行脚手架上的高处作业。雨、雪天后作业，必须采取安全防滑措施。

2、搭设作业，应按以下要求做好自我保护和保护好作业现场人员的安全：

（1）架上作业人员应作好分工和配合，传递杆件应掌握好重心，平衡传递。不要用力过猛，以免引起人身或杆件失衡。对每完成的一道工序，要相互询问并确认后才能进行下一道工序。

（2）作业人员应佩戴工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人。

（3）在架上作业人员应穿防滑鞋盒佩挂好安全带。保证作业的安全，脚下应铺设必要数量的脚手板，并应铺设平稳，且不得有探头板。当暂时无法铺设落脚板时，用于落脚或抓握、把（夹）持的杆件均应为稳定的构架部分，着力点与构架节点的水平距离应不大于0.8m，垂直距离应不大于1.5m。位于立杆接头之上的自由立杆（尚未与水平杆连接着）不得用作持杆。

（4）每次收工以前，所有上架材料应全部搭设上，不要存留在架子上，而且一定要形成稳定的构架，不能形成稳定构架的部分应采取临时撑拉措施予以加固。

（5）架设材料要随上随用，以免放置不当事掉落。

（6）在搭设作业进行中，地面上的配合人员应避开可能落物的区域。

3、操作人员应持证上岗。操作时必须配戴安全帽、安全带，穿防滑鞋。

4、架上作业时的安全注意事项：

（1）作业时应注意随时清理落在架面上的材料，保持架面上规整清洁，不要乱放材料、工具，以免影响作业的安全和发生掉物伤人。

（2）作业前应注意检查作业环境是否可靠，安全防护设施是都齐全有效，确认无误后方可作业。

（3）当架面高度不够、需要垫高时，一定要采用稳定可靠的垫高方法，且垫高不要超过50cm；超过50mm时，应按搭设规定升高铺板层。在升高作业面时，应相应加高防护设施。
