全站仪三角高程测量及在大跨径桥梁高程控制中的应用

三角高程测量方法

三角高程测量方法

三角高程测量是一种常用的高程测量方法，其通过三角函数计算出两点之间的高差，从而得到目标点的高程。三角高程测量方法具有精度高、操作简便、适用范围广等特点，广泛应用于工程测量、地形测量、城市规划等领域。

一、直接测量法

直接测量法是一种简单而实用的高程测量方法。其基本原理是利用水准仪和水准尺直接测量两点之间的高差。在已知高程的基准点上设置水准仪，将水准尺放置在待测点上，读取水准尺上的读数，然后通过水准仪的水平视线读取水准尺上的高程。直接测量法的优点是操作简便、精度高，适用于小范围的高程测量。

二、间接测量法

间接测量法是一种通过测量角度和距离来计算高程的方法。其基本原理是利用全站仪或测距仪测量两点之间的距离和角度，然后根据三角函数计算出两点之间的高差。间接测量法的优点是不需要设置水准点，适用于大范围的高程测量。但是，由于需要考虑地球曲率和大气折光等因素，间接测量法的精度相对较低。

三、水准测量法

水准测量法是一种经典的几何高程测量方法。其基本原理是利用水准仪和水准尺测量两点之间的高差。水准仪由望远镜、水准器和基座组成，水准尺通常由玻璃钢或铝合金制成。通过水准仪的望远镜和水准器，可以精确地读取水准尺上的读数和高程。水准测量法的优点是精度高、操作简便，适用于各种地形的高程测量。但是，由于需要设置多个水准点，水准测量法的劳动强度较大。

四、GPS测量法

GPS测量法是一种利用全球定位系统进行高程测量的方法。其基本原理是利用GPS接收机接收卫星信号，通过求解卫星至目标点之间的几何距离和卫星钟差等参数，计算出目标点的高程。GPS测量法的优点是不需要设置水准点，适用于大范围的高程测量。同时，GPS测量法的精度也较高，能够满足大多数工程测量的要求。但是，由于信号受到建筑物、树木等遮挡物的影响，GPS测量法在城市地区的使用受到一定的限制。

综上所述，三角高程测量方法具有多种类型，每种方法都有其特点和应用范围。在实际应用中，应根据具体需求选择合适的高程测量方法。

２００７年第４期　煤炭工程　

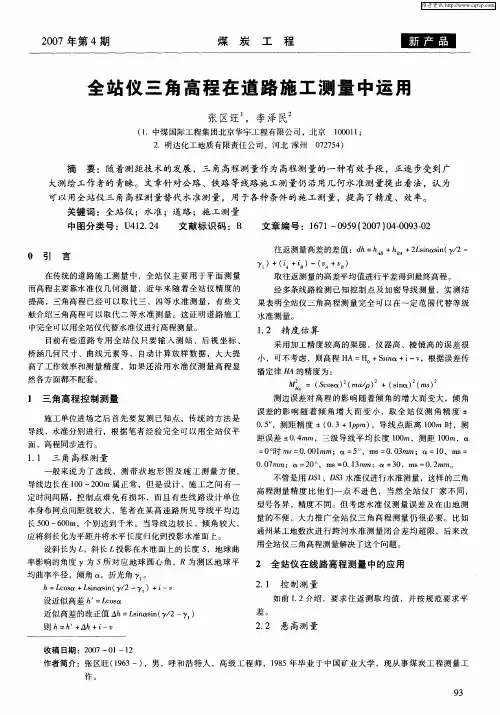

全站仪三角高程在道路施工测量中运用　

张区旺　，李泽民　

（１．中煤国际工程集团北京华宇工程有限公司，北京１０００１１；　

２．明达化工地质有限责任公司，河北涿州０７２７５４）　

摘要：随着测距技术的发展，三角高程测量作为高程测量的一种有效手段，正逐步受到广　

大测绘工作者的青睐。文章针对公路、铁路等线路施工测量仍沿用几何水准测量提出看法，认为　

可以用全站仪三角高程测量替代水准测量，用于各种备件的施工测量，提高了精度、效率。　

关键词：全站仪；水准；道路；施工测量　

中图分类号：Ｕ４１２．２４　文献标识码：Ｂ　文章编号：１６７１—０９５９（２００７）０４－００９３－０２　

０引　言　

在传统的道路施工测量中，全站仪主要用于平面测量　

而高程主要靠水准仪几何测量，近年来随着全站仪精度的　

提高，三角高程已经可以取代三、四等水准测量，有些文　

献介绍三角高程可以取代二等水准测量。这证明道路施工　

中完全可以用全站仪代替水准仪进行高程测量。　

目前有些道路专用全站仪只要输入测站、后视坐标、　

桥涵几何尺寸、曲线元素等，自动计算放样数据，大大提　

高了工作效率和测量精度，如果还沿用水准仪测量高程显　

然各方面都不配套。　

１三角高程控制测量　

施工单位进场之后首先要复测已知点，传统的方法是　

导线、水准分别进行，根据笔者经验完全可以用全站仪平　

面、高程同步进行。　

１．１　三角高程测量　

一般来说为了选线、测带状地形图及施工测量方便，　

导线边长在１００～２００ｍ属正常，但是设计、施工之问有一　

定时间间隔，控制点难免有损坏，而且有些线路设计单位　

本身布网点问距就较大，笔者在某高速路所见导线平均边　

长５００～６００ｍ，个别达到千米。当导线边较长、倾角较大，　应将斜长化为平距并将水平长度归化到投影水准面上。　

设斜长为　，斜长　投影在水准面上的长度Ｓ，地球曲　

率影响的角度　为Ｓ所对应地球圆心角，Ｒ为测区地球平　

均曲率半径，倾角　，折光角’，　。　

・３７４・　建筑与发展　Ｊｉａｎ　ＺｈｕＹｕ　Ｆａ　Ｚｂａｎ　科技前沿　Ｋｅ　ＪｉＱｌａｎＹａｎ　

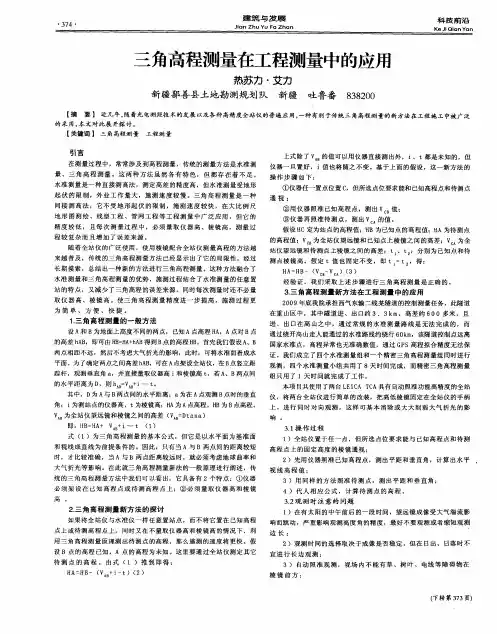

三角高程测量在工程测量中的应用　

热苏力・艾力　

新疆鄯善县土地勘测规划队新疆吐鲁番８３８２００　

【摘要】近几年，随着光电测距技术的发展以及各种高精度全站仪的普遍应用，一种有别于传统三角高程测量的新方法在工程施工中被广泛　的采用，本文对此展开探讨。　【关键词】三角高程测量工程测量　

引言　

在测量过程中，常常涉及到高程测量，传统的测量方法是水准测　量、三角高程测量。这两种方法虽然各有特色，但都存在着不足。　水准测量是一种直接测高法，测定高差的精度高，但水准测量受地形　

起伏的限制，外业工作量大，施测速度较慢。三角高程测量是一种　

间接测高法，它不受地形起伏的限制，施测速度较快，在大比例尺　

地形图测绘、线型工程、管网工程等工程测量中广泛应用，但它的　

精度较低，且每次测量过程中，必须量取仪器高、棱镜高，测量过　

程较复杂而且增加了误差来源。　随着全站仪的广泛使用．使用棱镜配合全站仪测量高程的方法越　

来越普及，传统的三角高程测量方法已经显示出了它的局限性。经过　

长期摸索，总结出一种新的方法进行三角高程测量。这种方法融合了　水准测量和三角高程测量的优势，施测过程结合了水准测量的任意置　

站的特点，又减少了三角高程的误差来源，同时每次测量时还不必量　取仪器高、棱镜高。使三角高程测量精度进一步提高，施测过程更　

为简单、方便、快捷。　１．三角高程测量的一般方法　

设Ａ和Ｂ为地面上高度不同的两点，已知Ａ点高程ＨＡ，Ａ点对Ｂ点　的高差ｈＡＢ，即可由ＨＢ＝ＨＡ＋ｈＡＢ得到Ｂ点的高程ＨＢ。首先我们假设Ａ、Ｂ　

两点相距不远，然后不考虑大气折光的影响，此时，可将水准面看成水　

平面。为了确定两点之间高差ｈＡＢ，可在Ａ点架设全站仪，在Ｂ点竖立跟　

踪杆，观测垂直角ａ，并直接量取仪器高ｉ和棱镜高ｔ，若Ａ、Ｂ两点问　

的水平距离为Ｄ，则ｈ　＝Ｖ　＋ｉ—ｔ。　其中，Ｄ为Ａ与Ｂ两点间的水平距离；ａ为在Ａ点观测Ｂ点时的垂直　

２０１０年第２期　西部探矿工程　ｌ６９　

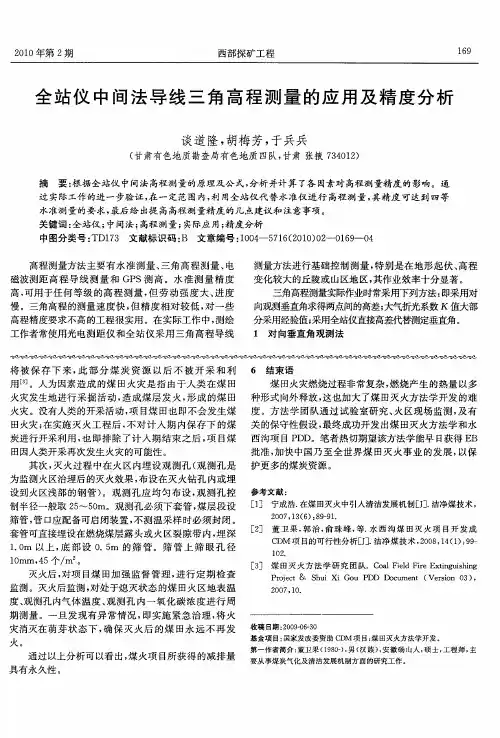

全站仪中间法导线三角高程测量的应用及精度分析　

谈道隆，胡梅芳，于兵兵　

（甘肃有色地质勘查局有色地质四队，甘肃张掖７３４０１２）　

摘要：根据全站仪中间法高程测量的原理及公式，分析并计算了各因素对高程测量精度的影响。通　过实际工作的进一步验证，在一定范围内，利用全站仪代替水准仪进行高程测量，其精度可达到四等　

水准测量的要求，最后给出提高高程测量精度的几点建议和注意事项。　

关键词：全站仪；中间法；高程测量；实际应用；精度分析　

中图分类号：ＴＤ１７３文献标识码：Ｂ文章编号：１Ｏ０４—５７１６（２０１Ｏ）０２一Ｏｌ６９一Ｏ４　

高程测量方法主要有水准测量、三角高程测量、电　

磁波测距高程导线测量和ＧＰＳ测高。水准测量精度　

高，可用于任何等级的高程测量，但劳动强度大、进度　慢。三角高程的测量速度快，但精度相对较低，对一些　

高程精度要求不高的工程很实用。在实际工作中，测绘　

工作者常使用光电测距仪和全站仪采用三角高程导线　测量方法进行基础控制测量，特别是在地形起伏、高程　

变化较大的丘陵或山区地区，其作业效率十分显著。　

三角高程测量实际作业时常采用下列方法：即采用对　向观测垂直角求得两点间的高差；大气折光系数Ｋ值大部　

分采用经验值；采用全站仪直接高差代替测定垂直角。　

１对向垂直角观测法　

将被保存下来，此部分煤炭资源以后不被开采和利　用＿３］。人为因素造成的煤田火灾是指由于人类在煤田　

火灾发生地进行采掘活动，造成煤层发火，形成的煤田　

火灾。没有人类的开采活动，项目煤田也即不会发生煤　

田火灾；在实施灭火工程后，不对计人期内保存下的煤　炭进行开采利用，也即排除了计入期结束之后，项目煤　

田因人类开采再次发生火灾的可能性。　

其次，灭火过程中在火区内埋设观测孔（观测孔是　

为监测火区治理后的灭火效果，布设在灭火钻孔内或埋　

设到火区浅部的钢管）。观测孔应均匀布设，观测孔控　

制半径一般取２５￣５０ｍ。观测孔必须下套管，煤层段设　筛管，管口应配备可启闭装置，不测温采样时必须封闭。
