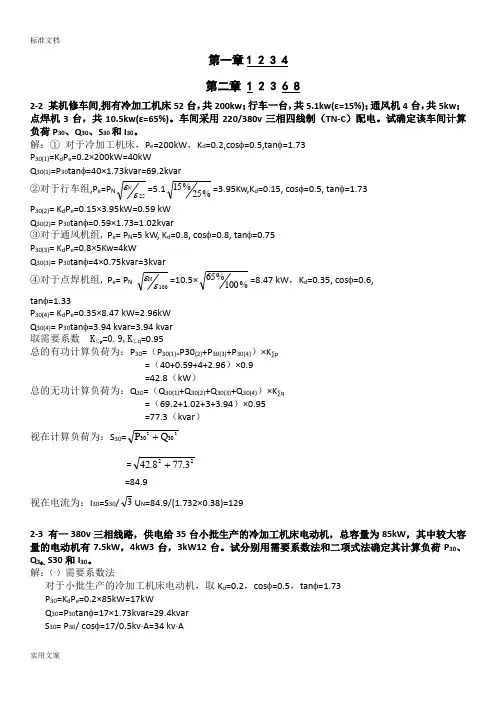

标准文档
实用文案 第一章1 2 3 4
第二章 1 2 3 6 8
2-2 某机修车间,拥有冷加工机床52台，共200kw；行车一台，共5.1kw(ε=15%)；通风机4台，共5kw；点焊机3台，共10.5kw(ε=65%)。车间采用220/380v三相四线制（TN-C）配电。试确定该车间计算负荷P30、Q30、S30和I30。
解：① 对于冷加工机床，Pe=200kW，Kd=0.2,cos=0.5,tan=1.73
P30(1)=KdPe=0.2×200kW=40kW
Q30(1)=P30tan=40×1.73kvar=69.2kvar
②对于行车组,Pe=PN25N=5.1%25%15=3.95Kw,Kd=0.15, cos=0.5, tan=1.73
P30(2)= KdPe=0.15×3.95kW=0.59 kW
Q30(2)= P30tan=0.59×1.73=1.02kvar
③对于通风机组, Pe= PN=5 kW, Kd=0.8, cos=0.8, tan=0.75
P30(3)= KdPe=0.8×5Kw=4kW
Q30(3)= P30tan=4×0.75kvar=3kvar
④对于点焊机组, Pe= PN 100N=10.5×%100%65=8.47 kW，Kd=0.35, cos=0.6,
tan=1.33
P30(4)= KdPe=0.35×8.47 kW=2.96kW
Q30(4)= P30tan=3.94 kvar=3.94 kvar
取需要系数 K∑p=0.9,K∑q=0.95
总的有功计算负荷为：P30=（P30(1)+P30(2)+P30(3)+P30(4)）×K∑p
=（40+0.59+4+2.96）×0.9
=42.8（kW）

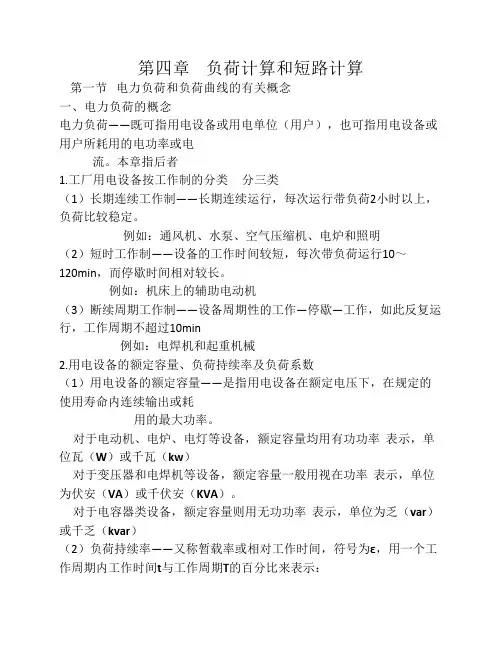

第四章 负荷计算和短路计算
第一节 电力负荷和负荷曲线的有关概念
一、电力负荷的概念
电力负荷——既可指用电设备或用电单位（用户），也可指用电设备或
用户所耗用的电功率或电
流。本章指后者
1.工厂用电设备按工作制的分类 分三类
（1）长期连续工作制——长期连续运行，每次运行带负荷2小时以上，
负荷比较稳定。
例如：通风机、水泵、空气压缩机、电炉和照明
（2）短时工作制——设备的工作时间较短，每次带负荷运行10～
120min，而停歇时间相对较长。
例如：机床上的辅助电动机
（3）断续周期工作制——设备周期性的工作—停歇—工作，如此反复运
行，工作周期不超过10min
例如：电焊机和起重机械
2.用电设备的额定容量、负荷持续率及负荷系数
（1）用电设备的额定容量——是指用电设备在额定电压下，在规定的
使用寿命内连续输出或耗
用的最大功率。
对于电动机、电炉、电灯等设备，额定容量均用有功功率 表示，单
位瓦（W）或千瓦（kw）
对于变压器和电焊机等设备，额定容量一般用视在功率 表示，单位
为伏安（VA）或千伏安（KVA）。
对于电容器类设备，额定容量则用无功功率 表示，单位为乏（var）
或千乏（kvar）
（2）负荷持续率——又称暂载率或相对工作时间，符号为ε，用一个工
作周期内工作时间t与工作周期T的百分比来表示： (4-1)
式中 T—工作周期（S） t—工作周期内的工作时间（S） —工作周期
内停歇时间（S）
设备容量与负荷持续率的平方根的关系——反比关系
(4-2)
（3）用电设备的负荷系数——用电设备的负荷系数（负荷率）为设备
在最大负荷时输出或耗用的功率 P 与设备额定容量 的比值，用 （或β）
表示：
（4-3）
负荷系数的大小表征了设备容量利用的程度
二、负荷曲线的有关概念
1.负荷曲线的绘制及类型
负荷曲线——是表征电力负荷随时间变动情况的图形。绘制在直角坐标
系上，纵坐标表示负荷功
率，横坐标表示负荷变动所对应的时间。
负荷曲线分——有功和无功负荷曲线；年、月、日的负荷曲线；按绘制
供配电技术知识要点
供配电技术知识要点
第一章 电力系统及工厂供电系统概述
一．基本概念
1. 电能的特点
2. 电能生产的特点
3. 电力系统的组成
4. 工厂供电的概念
5. 工厂供电系统的组成
6. 对工厂供电的基本要求
7. 电能的质量指标
8. 额定电压的概念,我国电网额定电压的划分
9. 各种用电设备额定电压的确定方法
10. 引起电压偏移的原因有哪些?调整电压偏移的方法能哪些？
11. 电力系统中性点的运行方式;6～35KV系统常用的运行方式(简述)
12. 小接地电流系统的概念,小接地电流系统发生单相对地短路时电压、电流各电气量的变化分析(分析)
13. 小接地电流系统与大接地电流系统的主要别区就是什么？(简述)
二．基本计算
各种用电设备额定电压的确定
第二章 负荷计算
一.基本概念
1、负荷与负荷曲线
2、负荷的分类及各类负荷对供电的要求(简述)
3、用电设备的工作制,有哪几类工作？长期工作制至少要多长？
4、暂载率,吊车、电焊机的统一换算的标准暂载率
5、负荷系数、最大负荷年利用小时、需要系数、
6、计算负荷的概念与定义
7、需要系数法与二项式法,各自适用的场合 供配电技术知识要点
8、提高功率因数的意义与措施(简述)
9、有哪几个功率因数？哪个功率因数与均权功率因数一致？
10、电容器补偿无功的受益范围
11、什么叫两步电电费制
12、尖峰电流的概念
二.基本计算
1、根据需要系数法确定计算负荷
2、根据二项式法确定计算负荷。
3、无功补偿容量与电容器补偿个数的计算。
第三章短路电流计算
1、产生短路的原因、后果与各类
2、短路的类型,各种短路的基本关系
3、短路计算的目的(简述)
4、无限容量系统的概念,其端电压与频率的变化
5、冲击电流的概念,出现的条件与时间,冲击系数
6、冲击电流与稳态短路电流的关系
7、产生最大冲击电流的条件(简述)
8、标幺值的概念,基准值的选取,采用标幺值的优点

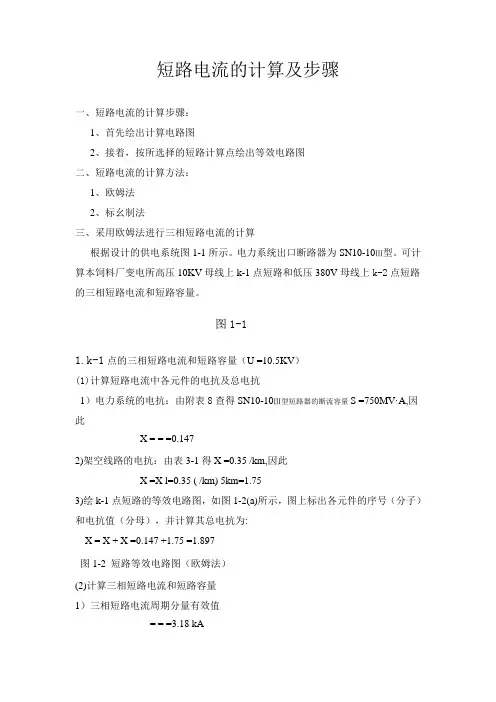

短路电流的计算及步骤
一、短路电流的计算步骤：
1、首先绘出计算电路图
2、接着，按所选择的短路计算点绘出等效电路图
二、短路电流的计算方法：
1、欧姆法
2、标幺制法
三、采用欧姆法进行三相短路电流的计算
根据设计的供电系统图1-1所示。电力系统出口断路器为SN10-10Ⅲ型。可计算本饲料厂变电所高压10KV母线上k-1点短路和低压380V母线上k-2点短路的三相短路电流和短路容量。
图1-1
1.k-1点的三相短路电流和短路容量（U =10.5KV）
(1)计算短路电流中各元件的电抗及总电抗
1）电力系统的电抗：由附表8查得SN10-10Ⅲ型短路器的断流容量S =750MV·A,因此
X = = =0.147
2)架空线路的电抗：由表3-1得X =0.35 /km,因此
X =X l=0.35 ( /km) 5km=1.75
3)绘k-1点短路的等效电路图，如图1-2(a)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为:
X = X + X =0.147 +1.75 =1.897
图1-2 短路等效电路图（欧姆法）
(2)计算三相短路电流和短路容量
1）三相短路电流周期分量有效值
= = =3.18 kA 2)三相短路次暂态电流和稳态电流
= = =3.18kA
3)三相短路冲击电流及第一个周期短路全电流有效值
=2.55 =2.55 3.18kA=8.11kA
=1.51 =1.51 3.18kA=4.8kA
4)三相短路容量
= = 10.5KV 3.18 kA=58.10MV·A
2 K-2点的短路电流和短路容量（U =0.4KV）
1）电力系统的电抗
= = =2.13
