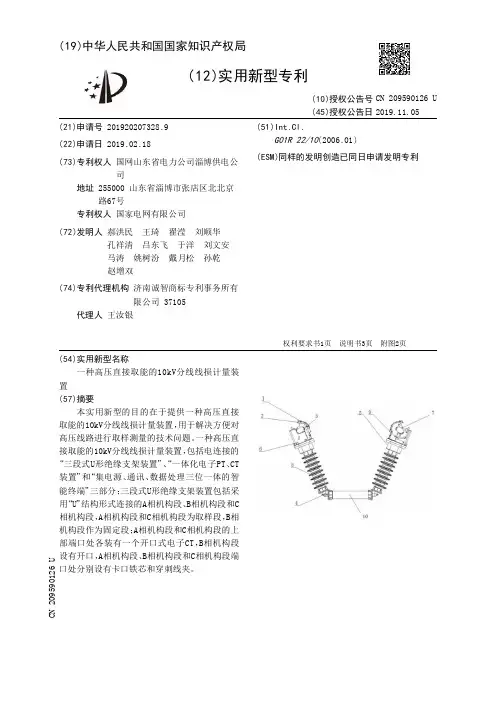

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920207328.9(22)申请日 2019.02.18(73)专利权人 国网山东省电力公司淄博供电公司地址 255000 山东省淄博市张店区北北京路67号 专利权人 国家电网有限公司(72)发明人 郝洪民　王琦　翟滢　刘顺华　孔祥清　吕东飞　于洋　刘文安　马涛　姚树汾　戴月松　孙乾　赵增双　(74)专利代理机构 济南诚智商标专利事务所有限公司 37105代理人 王汝银(51)Int.Cl.G01R 22/10(2006.01)(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称一种高压直接取能的10kV分线线损计量装置(57)摘要本实用新型的目的在于提供一种高压直接取能的10kV分线线损计量装置，用于解决方便对高压线路进行取样测量的技术问题。一种高压直接取能的10kV分线线损计量装置，包括电连接的“三段式U形绝缘支架装置”、“一体化电子PT、CT装置”和“集电源、通讯、数据处理三位一体的智能终端”三部分；三段式U形绝缘支架装置包括采用“U”结构形式连接的A相机构段、B相机构段和C相机构段，A相机构段和C相机构段为取样段，B相机构段作为固定段；A相机构段和C相机构段的上部端口处各装有一个开口式电子CT，B相机构段设有开口，A相机构段、B相机构段和C相机构段端

口处分别设有卡口铁芯和穿刺线夹。

权利要求书1页 说明书3页 附图2页CN 209590126 U2019.11.05

CN 209590126

U1.一种高压直接取能的10kV分线线损计量装置，其特征是，包括电连接的“三段式U形绝缘支架装置”、“一体化电子PT、CT装置”和“集电源、通讯、数据处理三位一体的智能终端”三部分；三段式U形绝缘支架装置包括采用“U”结构形式连接的A相机构段、B相机构段和C相机构段，A相机构段和C相机构段为取样段，B相机构段作为固定段；A相机构段和C相机构段的上部端口处各装有一个开口式电子CT，B相机构段设有开口，A相机构段、B相机构段和C相机构段端口处分别设有卡口铁芯和穿刺线夹。2.根据权利要求1所述的一种高压直接取能的10kV分线线损计量装置，其特征是，所述的A相机构段和B相机构段，B相机构段和C相机构段的下端采用连接轴连接，并使用蝶形螺栓固定。3.根据权利要求1所述的一种高压直接取能的10kV分线线损计量装置，其特征是，所述电子CT上设有防雨檐。4.根据权利要求1所述的一种高压直接取能的10kV分线线损计量装置，其特征是，所述穿刺线夹内侧设有双刀片。5.根据权利要求1所述的一种高压直接取能的10kV分线线损计量装置，其特征是，所述穿刺线夹内侧装有密集穿刺针，以及胶垫防护；穿刺线夹的一侧设有穿刺摇孔。6.根据权利要求1所述的一种高压直接取能的10kV分线线损计量装置，其特征是，所述A相机构段、B相机构段和C相机构段的外侧均设有高压专用绝缘套管。7.根据权利要求1所述的一种高压直接取能的10kV分线线损计量装置，其特征是，所述

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920381697.X(22)申请日 2019.03.25(73)专利权人 王燕红地址 334000 江西省上饶市上饶县旭日街道办上官巷2号404室(72)发明人 王燕红　(74)专利代理机构 深圳益诺唯创知识产权代理有限公司 44447代理人 肖婉萍(51)Int.Cl.H02M 7/537(2006.01)

(54)实用新型名称一种便携式逆变器的电路(57)摘要本实用新型涉及一种便携式逆变器的电路，包括稳压单元，多谐振荡单元，三极管放大单元，逆变单元；稳压单元与电池连接，稳压单元为多谐振荡单元提供稳定的工作电压，多谐振荡单元用于产生方波信号，并通过三极管放大单元对方波信号的功率进行放大输出给逆变单元，逆变单元对功率放大后的方波信号进行逆变并升压，输出220V的交流电供用电器使用，电路简单，同时体积小，重量轻，

便于携带。

权利要求书2页 说明书4页 附图1页CN 209526665 U2019.10.22

CN 209526665

U1.一种便携式逆变器的电路，包括稳压单元，多谐振荡单元，三极管放大单元，逆变单元；其特征在于，所述稳压单元连接有电池，所述电池的电压为12V，所述稳压单元还与所述多谐振荡单元连接，所述稳压单元用于为所述多谐振荡单元提供稳定的工作电压；所述多谐振荡单元用于产生方波信号，所述三极管放大电路与所述多谐振荡单元连接，所述三极管放大单元用于对所述方波信号的功率进行放大输出给所述逆变单元；所述三极管放大单元与所述逆变单元连接，所述逆变单元还与所述电池连接，所述逆变单元用于对功率放大后的所述方波信号进行逆变并升压输出220V的交流电。2.根据权利要求1所述的便携式逆变器的电路，其特征在于，所述稳压单元包括第一三极管和稳压管，所述第一三极管的集电极与所述电池的正极连接，所述第一三极管的集电极连接有第一电阻，所述第一电阻的另一端与所述第一三极管的基极连接，所述稳压管的负极与所述第一三极管的基极连接，所述稳压管的正极接地；所述第一三极管的发射极与所述多谐振荡单元连接。3.根据权利要求2所述的便携式逆变器的电路，其特征在于，所述多谐振荡单元包括第二三极管，第三三极管，第一电容，第二电容，第二电阻，第三电阻，第四电阻，第五电阻；所述第二电阻，所述第三电阻，所述第四电阻，所述第五电阻均与所述第一三极管的发射极连接；所述第二电阻的另一端与所述第二三极管的集电极连接，所述第三电阻的另一端与所述第二三极管的基极连接；所述第四电阻的另一端与所述第三三极管的基极连接，所述第五电阻的另一端与所述第三三极管的集电极连接；所述第一电容与所述第二三极管的基极连接，所述第一电容的另一端与所述第三三极管的集电极连接；所述第二电容与所述第三三极管的基极连接，所述第二电容的另一端与所述第二三极管的集电极连接；所述第二三极管的发射极和所述第三三极管的发射极均与所述三极管放大单元连接。4.根据权利要求3所述的便携式逆变器的电路，其特征在于，所述三极管放大单元包括第四三极管，第五三极管，第六电阻，第七电阻，第八电阻，第九电阻；所述第六电阻和所述第七电阻均与所述第一三极管的发射极连接；所述第六电阻的另一端与所述第四三极管的集电极连接，所述第四三极管的发射极接地，所述第四三极管的基极与所述第二三极管的发射极连接；所述第八电阻与所述第四三极管的基极连接，所述第八电阻的另一端接地；所述第七电阻的另一端与所述第五三极管的集电极连接，所述第五三极管的发射极接地，所述第五三极管的基极与所述第三三极管的发射极连接；所述第九电阻与所述第五三极管的基极连接，所述第九电阻的另一端接地；所述第四三极管的集电极和所述第五三极管的集电极均与所述逆变单元连接。5.根据权利要求4所述的便携式逆变器的电路，其特征在于，所述逆变单元包括第十电阻，第十一电阻，第一场效应管，第二场效应管，变压器；所述第十电阻与所述第四三极管的集电极连接，所述第十一电阻与所述第五三极管的集电极连接；所述第十电阻的另一端与所述第一场效应管的栅极连接，

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920243835.8(22)申请日 2019.02.25(73)专利权人 德淮半导体有限公司地址 223300 江苏省淮安市淮阴区长江东路599号(72)发明人 吴明　林宗贤　吴孝哲　吴龙江　熊建锋　马亚辉　(74)专利代理机构 上海思捷知识产权代理有限公司 31295代理人 王宏婧(51)Int.Cl.H04N 5/225(2006.01)G02B 7/04(2006.01)

(54)实用新型名称一种潜望式变焦镜头、成像模组及电子装置(57)摘要本实用新型公开了一种潜望式变焦镜头、成像模组及电子装置，该潜望式变焦镜头包括光路整合元件，其包括光路整合元件，具有至少一个反射镜面；以及变焦透镜组，包括有沿同一光轴依次布置的多个变焦透镜；其中，入射光被至少一个所述反射镜面反射并汇聚后定向至所述光轴。本实用新型的优点在于，利用光路整合元件改变光的传播方向的同时，对光线进行第一次汇聚，再将汇聚后的光线定向至变焦透镜组，使得聚焦透镜组的口径变小，从而在径向上缩小镜头尺寸；与此同时，在相同的变焦效果下，该设计还减少了变焦透镜组的数量，使得镜头的轴向尺寸相应缩小，从而更好地适应电子产品尺寸的进一步小型化、

薄型化发展要求。

权利要求书1页 说明书5页 附图3页CN 209593574 U2019.11.05

CN 209593574

U1.一种潜望式变焦镜头，其特征在于，包括：光路整合元件，具有至少一个反射镜面；以及变焦透镜组，包括沿同一光轴依次布置的多个变焦透镜；其中，入射光被至少一个所述反射镜面反射并汇聚后定向至所述光轴。2.根据权利要求1所述的一种潜望式变焦镜头，其特征在于，所述反射镜面为一个，且该反射镜面为凹曲面。3.根据权利要求1所述的一种潜望式变焦镜头，其特征在于，所述反射镜面为多个，多个所述反射镜面依次连接。4.根据权利要求3所述的一种潜望式变焦镜头，其特征在于，每个所述反射镜面均为凹曲面。5.根据权利要求4所述的一种潜望式变焦镜头，其特征在于，多个所述反射镜面的面形相同或不同。6.根据权利要求3所述的一种潜望式变焦镜头，其特征在于，每个所述反射镜面均为平面镜，并与入射光成指定角度，且各反射镜面与入射光所成的角度相同或不同。7.一种成像模组，其特征在于，包括：图像传感器；以及如权利要求1-6任一项所述的一种潜望式变焦镜头；其中，入射光经过至少一个所述反射镜面反射并汇聚后定向至所述光轴，并沿着光轴依次经过多个所述变焦透镜后入射至所述图像传感器。8.根据权利要求7所述的一种成像模组，其特征在于，所述变焦透镜组中的至少一个变焦透镜被配置为沿所述光轴移动，以调整图像在所述图像传感器的成像面处的聚焦。9.根据权利要求8所述的一种成像模组，其特征在于，所述图像传感器被配置为沿所述光轴移动，以调整图像在所述图像传感器的成像面处的聚焦。10.一种电子装置，其特征在于，包括壳体和如权利要求7-9任一项所述的一种成像模组，

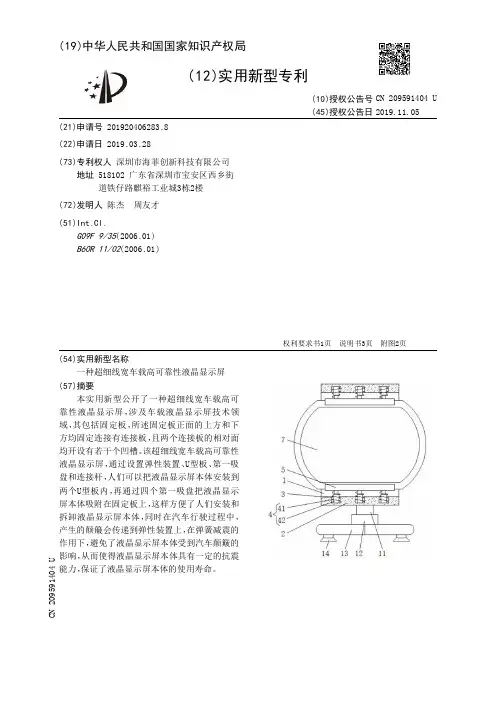

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920406283.8(22)申请日 2019.03.28(73)专利权人 深圳市海菲创新科技有限公司地址 518102 广东省深圳市宝安区西乡街道铁仔路麒裕工业城3栋2楼(72)发明人 陈杰　周友才　(51)Int.Cl.G09F 9/35(2006.01)B60R 11/02(2006.01)

(54)实用新型名称一种超细线宽车载高可靠性液晶显示屏(57)摘要本实用新型公开了一种超细线宽车载高可靠性液晶显示屏，涉及车载液晶显示屏技术领域，其包括固定板，所述固定板正面的上方和下方均固定连接有连接板，且两个连接板的相对面均开设有若干个凹槽。该超细线宽车载高可靠性液晶显示屏，通过设置弹性装置、U型板、第一吸盘和连接杆，人们可以把液晶显示屏本体安装到两个U型板内，再通过四个第一吸盘把液晶显示屏本体吸附在固定板上，这样方便了人们安装和拆卸液晶显示屏本体，同时在汽车行驶过程中，产生的颠簸会传递到弹性装置上，在弹簧减震的作用下，避免了液晶显示屏本体受到汽车颠簸的影响，从而使得液晶显示屏本体具有一定的抗震能力，

保证了液晶显示屏本体的使用寿命。

权利要求书1页 说明书3页 附图2页CN 209591404 U2019.11.05

CN 209591404

U1.一种超细线宽车载高可靠性液晶显示屏，包括固定板(1)，其特征在于：所述固定板(1)正面的上方和下方均固定连接有连接板(2)，且两个连接板(2)的相对面均开设有若干个凹槽(3)，且若干个凹槽(3)内均通过弹性装置(4)与两个U型板(5)相远离的一面固定连接，且两个U型板(5)分别卡接在液晶显示屏本体(7)的上表面和下表面；所述液晶显示屏本体(7)的背面通过四个第一吸盘(8)与连接杆(9)正面的一端固定连接，且四个第一吸盘(8)分别位于液晶显示屏本体(7)背面的四角处，且四个连接杆(9)背面的一端均固定连接在固定板(1)的正面，所述固定板(1)背面的下方固定连接有固定块(10)，所述固定块(10)的下表面固定连接有转轴(11)，所述转轴(11)的底端套接有轴承(12)，所述轴承(12)卡接在底座(13)的上表面。2.根据权利要求1所述的超细线宽车载高可靠性液晶显示屏，其特征在于：所述弹性装置(4)包括伸缩杆(41)，所述伸缩杆(41)的表面套接有弹簧(42)，所述伸缩杆(41)和弹簧(42)的顶端均固定连接在U型板(5)的下表面，所述伸缩杆(41)和弹簧(42)的底端均固定连接在凹槽(3)内壁的下表面。3.根据权利要求1所述的超细线宽车载高可靠性液晶显示屏，其特征在于：所述U型板(5)内设置有缓冲垫(6)，所述缓冲垫(6)采用橡胶制成。4.根据权利要求1所述的超细线宽车载高可靠性液晶显示屏，其特征在于：所述连接杆(9)为软性材质并且具有弹性。5.根据权利要求1所述的超细线宽车载高可靠性液晶显示屏，其特征在于：所述固定板(1)的正面设置有若干个散热孔(15)，且相邻两个散热孔(15)之间的距离相等。6.根据权利要求1所述的超细线宽车载高可靠性液晶显示屏，其特征在于：所述底座(13)的形状为斜十字型，
