国标单芯电缆屏蔽层接地标准

屏蔽接地相关标准规范要求控制电缆接线工艺是电力工程重要的项目之一，而在整个接线过程中，电缆屏蔽接地是接线过程中必不可少的施工工序。

电缆屏蔽有效正确接地是防止电气设备受电磁干扰造成误动和危害的重要措施，国家及电力行业标准中有关屏蔽接地的要求如下列出，红色加粗部分为重点。

相关规范：一、继电保护及二次回路安装及验收规范GB/T 50976-2014二、电力工程电缆设计规范GB 50217－2007三、电力工业部关于颁发电力系统继电保护及安全自动装置反事故措施要点的通知 1994 年 3 月 31 日电安生1994191 号四、《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求五、防止电力生产重大事故的二十五项重点要求六、电气装置安装工程电缆线路施工及验收规范 GB50168-2006七、关于印发《国家电网公司输变电工程质量通病防治工作要求及技术措施》的通知基建质量〔2010〕 19 号八、电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-2012九、电气装置安装工程接地装置施工及验收规范GB50169-2006十、其他企业值得借鉴的屏蔽接地方法一、继电保护及二次回路安装及验收规范GB/T 50976-20144.3.1 用于继电保护和控制回路的二次电缆应采用铠装屏蔽同芯电缆，二次电缆端头应可靠封装。

4.3.8 保护通道信号的电传输部分应采用屏蔽电缆或音频线连接。

该屏蔽线所连接的两个设备之间不应再经端子转接，配线架除外。

单屏蔽层线缆的屏蔽层应在两端可靠接地；双屏蔽层线缆的外屏蔽层应两端接地，内屏蔽层应一端接地。

传输音频信号应采用屏蔽双绞线，屏蔽层应两端接地。

4.6.5在开关场的变压器、断路器、隔离刀闸、结合滤波器和电流、电压互感器等设备的二次电缆应经金属管从一次设备的接线盒（箱）引至就地端子箱，并将金属管的上端与上述设备的底座和金属外壳良好焊接，下端就近与主接地网良好焊接。

5kV及以上三相单芯电缆基本的接地方式
介绍
本文档旨在探讨5kV及以上三相单芯电缆的基本接地方式，以帮助读者了解并正确应用该技术。

背景
5kV及以上三相单芯电缆常用于高压电力输电和配电系统中。

正确的接地方式对于确保系统的安全运行至关重要，因此需要采取
适当的方法进行接地。

基本接地方式
以下是5kV及以上三相单芯电缆的基本接地方式：
1. 回流式接地：即将回路中的一端接地，而另一端与设备接地。

这种方式适用于需要保证设备安全的情况，能有效地减少电流通过
接地回流的路径。

2. 集中式接地：将所有回路的中性点通过导线连接到一个集中的地线点。

这种方式适用于需要集中控制和监测接地状态的系统，能够提供更好的保护和管理。

3. 分散式接地：将每个回路的中性点分别通过导线连接到单独的地线点。

这种方式适用于需要独立控制和监测每个回路接地状态的系统，能够降低故障扩散的风险。

4. 屏蔽式接地：在电缆的金属屏蔽层上分别安装接地装置，使其与大地保持良好的接触。

这种方式适用于需要减小电磁辐射和提高电磁兼容性的系统。

结论
在选择5kV及以上三相单芯电缆的接地方式时，应根据具体的系统要求和环境条件进行综合考虑。

确保选择适当的接地方式可以提高系统的安全性和可靠性。

以上是5kV及以上三相单芯电缆基本的接地方式的简要介绍。

希望本文对读者有所帮助。

参考文献：
- 张三. 高压电力系统设计手册. 电力出版社, 20XX. - 李四. 电缆接地技术应用与实践. 科学出版社, 20XX.。

1kV及以上三相单芯电缆基本的接地方式概述
本文档介绍了1kV及以上三相单芯电缆的基本接地方式。

这些接地方式是用于确保电缆系统的安全性和可靠性。

1. 直接接地方式
直接接地方式是指将电缆的金属护套与地面直接连接，以形成低阻抗的接地路径。

这种方式适用于地下埋设的电缆，可以有效消除电缆中的潜在接地故障。

2. 绝缘接地方式
绝缘接地方式是指将电缆的金属护套与接地电阻器相连接。

接地电阻器将电缆的金属护套与地面隔离，以减小接地故障对电缆系统的影响，提高电缆系统的可靠性。

3. 屏蔽接地方式
屏蔽接地方式是指将电缆的金属护套与接地屏蔽相连接。

接地屏蔽将电缆的金属护套与地面隔离，以减小接地故障对电缆系统的影响，并提供对外界电磁干扰的屏蔽保护。

4. 多重接地方式
多重接地方式是指在电缆系统中采用多个接地点，以提高接地的效果和可靠性。

这种方式适用于长距离电缆系统和对电缆系统可靠性要求更高的场合。

结论
根据实际情况选择适合的接地方式对于1kV及以上三相单芯电缆系统的安全运行至关重要。

在选择接地方式时，应考虑电缆的埋设环境、电气要求和可靠性要求，并确保接地系统满足相应的标准和规范。

屏蔽层接地标准规范一、单端接地屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过保护接地。

在屏蔽层单端接地情况下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。

单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。

这种接地方式适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。

静电感应电压的存在将影响电路信号的稳定，有时可能会形成天线效应。

二、双端接地双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。

在屏蔽层双端接地情况下，金属屏蔽层不会产生感应电压，但金属屏蔽层受干扰磁通影响将产生屏蔽环流通过，如果地点A和地点B的电势不相等，将形成很大的电势环流，环流会对信号产生抵消衰减效果。

动力电缆线两边接地，电机端的PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排。

信号线则需要区别情况对待，一般而言模拟信号电流信号、信号、温度信号、压力信号、流量信号等单端接地，以避免双端接地时，地电势不同引发的地电流影响信号。

数字信号、差分信号、编码器，开关量主张双端接地，只是过大的地电流也同样可能影响信号。

无论是单端还是双端，原则是死的，实效才是目的，需以能解决现场问题和设备的稳定可靠运行为重，因此往往只能灵活处置。

三、屏蔽线的接地三种情况单端接地方式、两端接地方式、屏蔽层悬浮（1）单端接地方式：假设信号电流i1从芯线流入屏蔽线，流过负载电阻R L之后，i2再通过屏蔽层返回信号源。

因为i1与i2大小相等方向相反，所以它们产生的磁场干扰相互抵消。

这是一个很好的抑制磁场干扰的措施。

同时它也是一个很好的抵制磁场耦合干扰的措施。

（2）两端接地方式：由于屏蔽层上流过的电流是i2与地环电流i G的迭加，所以它不能完全抵消信号电流所产生的磁场干扰。

因此，它抑制磁场耦合干扰的能力也比单端接地方式差。

单端接地方式与两端接地方式都有屏蔽电场耦合干扰作用。

单芯矿物电缆的接地线截面标准规范1.电动力的影响为了预防由于短路而产生的电动力的作用，单芯电缆必须用足够强度的支撑件结实的固定，使其能承受与预期的短路电流相应的电动力。

2.高压交流单芯电缆的特殊预防措施高压交流线路尽量采用多芯电缆，当工作电流较大的回路必须用单芯电缆时，需采取以下预防措施：2.1电缆应是无铠装的或是用非磁性材料铠装的。

为了防止形成环流，金属屏蔽层应仅在一点接地。

2.2在同一回路中的所有导线应安置在同一管子、导线管或线槽，或者用线夹将所有相的导线安装固定在一起，除非它们是非磁性材料制成的。

2.3在安装两根、三根或四根单芯电缆分别构成单相回路、三相回路或三相和中性线回路时，电缆应尽可能相互接触。

在所有情况下两根相邻电缆的外护层之间的距离应不大于一根电缆的直径。

2.4当通以额定电流大于250A的单芯电缆必须靠近钢质货舱壁安装时，电缆与舱臂之间的间隙应至少为50mm。

属于同一交流回路的电缆敷设成三叶形的除外。

2.5磁性材料不应用于同一组的单芯电缆间，在电缆穿过钢板时，同一回路的所有导线都应一起穿过钢板或填料函，这样在电缆之间就不存在磁性材料，而且在电缆与磁性材料之间的间隙应不小于75mm。

属于同一交流回路的电缆敷设成三叶形的除外。

2.6为使导体截面等于或大于185mm2的单芯电缆所组成的相当长度的三相回路的阻抗大约相等，应在间隙不超过15m处各相换位一次。

或者，电缆可呈三叶形敷设。

当电缆敷设长度小于30m时，那么可不必采取上述措施。

2.7在线路中每一相包括几根单芯电缆并联使用时，所有电缆应具有一样的路径和相等的截面。

而且属于同一相的电缆应尽量同其他相的电缆交替敷设，以免使电流的分配不均匀。

例如，本次工程中，每相中有两根500mm2单芯高压电缆，其正确的排列次序是：单层或或两层而不是单层或根据工程特殊性，采取三叶形双层布置，三相电缆采用塑料扎带定距离捆扎。

3电缆的支持与固定3.1 一般规定3.1.1 电缆明敷时，应沿全长采用电缆支架、桥架、挂钩或吊绳等支持与固定。

⾼压单芯电⼒电缆护层常⽤接地⽅式类型.当雷电流或过电压波沿电缆线芯活动时，电缆电缆⾦属护套或屏蔽层不接地端会出现很⾼的冲击电压；电缆线路正常运⾏时或⼯频短路时电缆⾦属护套或屏蔽层会上产⽣感应电压。

为了限制这些过电压,电缆⾦属护层常采⽤护套或屏蔽层单端接地、交叉互联、两端接地、中点接地等接地⽅式。

.1、单端接地⼀端（或中间）直接接地，另⼀（两）端经护层保护器接地。

单端接地⽰意图⼀端直接接地⼀般长度⼩于500m ；中点单点接地电缆线路⼀般长度在500~1000m。

适⽤电缆线路类型: 较短线路短路时感应电压：⽐较⼤，过⼤时需加设回流线优点：所需的材料种类较少，便于订货缺点：回流线很容易被盗取，⽆回流线后在发⽣短路时容易造成外击穿外护套，形成多点接地；回流线布置不合理会使三相电缆线路在回流线上的感应电动势向量和不为零，产⽣环流电流造成损耗。

回流线的作⽤：1、减⼩短路时电缆护套上的感应电压。

2、通信保护（地电位上升、感应电压）接地保护箱图2、两端直接接地适⽤于电缆线路很短，传输功率较⼩时，⾦属护套上的感应电压极⼩，损耗不显著，对载流量影响不⼤。

两端直接接地⽰意图感应电压：基本为零优点：所需的材料种类较少，便于订货；⾦属护层所产⽣的感应电压很⼩缺点：相间⾦属护层及⼤地形成了回路，会产⽣环流损耗，影响到传输效率，⼀般单芯电缆少⽤。

.3、交叉互联接地将电缆线路分成若⼲⼤段，每⼤段原则上分成长度相等的三⼩段，两端直接接地，中间处将护套换位。

交叉互联接地⽰意图虽然交叉互联电缆线路较长，即使短路电流较⼤时，由于是交叉互联两端直接接地，短路电流也会通过⾦属护套流回到系统中性点，⽽不必再装设回流线。

如果三⼩段不等分，还是会产⽣环流，为尽量减少感应电压产⽣的环流，交叉互相单元中电缆分盘尽量均等，不能均分时最好⼩于1.15倍为宜。

适⽤电缆线路类型:较长线路短路时感应电压：较⼩优点：每个单元三段电缆长度相等时，两个接地点之间的电位差是零，这样在护套上不会产⽣环流缺点：所需材料种类较多。

屏蔽层接地标准标准一、单端接地屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过珍惜接地。

在屏蔽层单端接地情形下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。

单端接地确实是利用抑制电势电位差达到排除电磁干扰的目的。

这种接地址式适合长度较短的线路，电缆长度所对应的感应电压不能超过平安电压。

静电感应电压的存在将阻碍电路信号的稳固，有时可能会形成天线效应。

二、双端接地双端接地是将屏蔽电缆的金属屏蔽层的两头均连接接地。

在屏蔽层双端接地情形下，金属屏蔽层可不能产生感应电压，但金属屏蔽层受干扰磁通阻碍将产生屏蔽环流通过，若是地址A和地址B的电势不相等，将形成专门大的电势环流，环流会对信号产生抵消衰减成效。

动力电缆线两边接地，电机端的PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排。

信号线那么需要区别情形对待，一样而言模拟信号电流信号、信号、温度信号、压力信号、流量信号等单端接地，以幸免双端接地时，地电势不同引发的地电流阻碍信号。

数字信号、差分信号、编码器，开关量主张双端接地，只是过大的地电流也一样可能阻碍信号。

无论是单端仍是双端，原那么是死的，实效才是目的，需以能解决现场问题和设备的稳固靠得住运行为重，因此往往只能灵活处置。

三、屏蔽线的接地三种情形单端接地址式、两头接地址式、屏蔽层悬浮（1）单端接地址式：假设信号电流i1从芯线流入屏蔽线，流过负载电阻R L以后，i2再通过屏蔽层返回信号源。

因为i1与i2大小相等方向相反，因此它们产生的磁场干扰彼此抵消。

这是一个专门好的抑制磁场干扰的方式。

同时它也是一个专门好的抗击磁场耦合干扰的方式。

（2）两头接地址式：由于屏蔽层上流过的电流是i2与地环电流i G的迭加，因此它不能完全抵消信号电流所产生的磁场干扰。

因此，它抑制磁场耦合干扰的能力也比单端接地址式差。

单端接地址式与两头接地址式都有屏蔽电场耦合干扰作用。

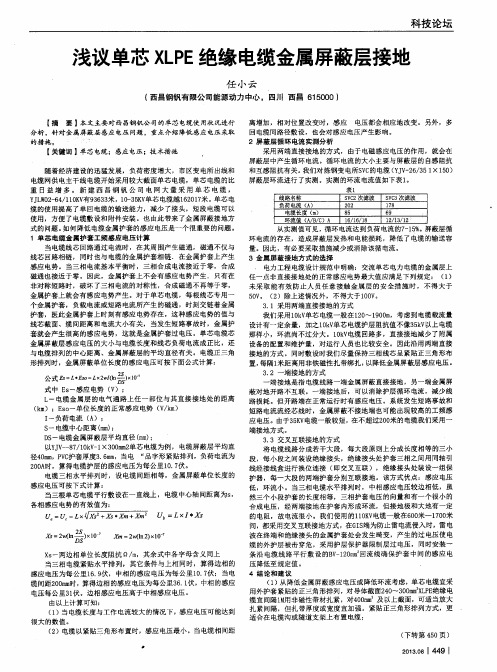

单芯电缆金属屏蔽层接地研讨摘要：单芯电力电缆在运行中金属屏蔽层两端接地不当,会通过屏蔽层形成环流,引起电缆发热及电缆载流量;但如果一端接地,则另一端就会出现感应电压,危及人身和设备安全.针对这两种情况,介绍了实际运行中采取的方法和措施.关键词：单芯电缆，金属屏蔽层，单点接地，交叉互联接地笔者在某电厂工程项目管理，一台100MW/110变压器安装投运一天后，检查发现低压侧ZRC－YJV－26/35-1*630电缆发热。

经检查，电缆屏蔽层电流高达400余安，电缆温度高达400度，电缆终端处屏蔽线已发热老化。

进行原因查找分析，通常三芯电缆都采用两端直接接地方式,这是因为这些电缆大多数是在正常运行中,流过三个线芯的电流总和为零,在铝包或金属屏蔽层外基本上没有磁链,这样,在铝包或金属屏蔽层两端就基本上没有感应电压,所以两端接地后不会有感应电流流过铝包或金属屏蔽层。

现场主变低压侧为ZRC－YJV －26/35-1*630单芯电缆,电缆长度100米，电缆两终端屏蔽层均接至接地网。

如图一，电缆金属层两端直接接地，大地就可以等效为一根导线，导线和金属层构成一个闭合回路。

单芯电缆的线芯与金属屏蔽的关系,可看作一个变压器的初级绕组,当单芯电力电缆的导体中通过交流电流时,根据安培定律，导线周围形成交变环形磁场，交变的磁场通过导线和大地形成的闭合环路，根据楞次定律，闭合环路会产生阻碍磁场变化的感应电流，金属层就存在了感应电流。

其周围产生的磁场会与金属护套交链,在金属护套上会产生感应电动势，感应电动势的大小与导体中的电流大小、电缆的排列和电缆长度有关。

由于屏蔽层电阻的存在，金属层发热，既损失了电能，又造成电缆载流量大幅度降低，造成电缆老化，严重的会造成火灾。

现场就是典型的单芯电缆两点接地引发的问题。

图一根据《电力工程电缆设计标准》GB50217规定,单芯电缆接地有三种方式：1一点接地，包括：1)一端直接接地，另一端不接地或者经过保护层保护器接地；2)中间直接接地，两端不接地或者经过护动保护器接地；2交叉互联接地这是单芯高压电缆采用的接地方式，目的是减小接地环流，方法是使一个接地回路通过三相单芯电缆，使总的感应电压相互抵消，从而减小接地环流。

35kV 及以上及以上三相三相三相单芯电缆基本的接地方式单芯电缆基本的接地方式单芯电缆基本的接地方式高压电缆线路安装运行时，按照GB50217-1994《电力工程电缆设计规程》4.1.9项要求：单芯电缆线路的金属护套只有一点接地时，未采取不能任意接触金属护套的安全措施时不得大于50V，采取有效措施时，不得大于100V，并对地绝缘。

近年来随着单芯电缆的使用量的增多，其敷设、接地方式不规范、电缆外护套受外力损伤、电缆护层保护器被击穿等导致电缆系统发生故障时有发生，其事前都表现出接地环流异常，故对单芯电缆金属屏蔽层接地环流进行监控，是预防或减少事故发生的有效办法。

以下为三相单芯电缆常用四种接地方式：1、金属金属屏蔽屏蔽屏蔽两端直接接地两端直接接地两端直接接地这种接地方式可减少工作量，但是在金属护套上存在环流，适用的条件比较苛刻，要求电缆线路很短、传输功率很小、传输容量有很大的裕度等，因此一般不宜采用这种方式。

2、金属金属屏蔽一端直接接地屏蔽一端直接接地屏蔽一端直接接地，，另一端通过护层保护接地另一端通过护层保护接地：：当单相电缆线路长度X≤L 时采用（基本上为一盘电缆长度，L 长500米内）。

3、金属金属屏蔽中点接地屏蔽中点接地屏蔽中点接地当单相单相电缆电缆电缆线路长度线路长度X 在L ＜X ≤2L 时采用时采用（（基本上为两盘基本上为两盘等长等长等长电缆电缆电缆，，L 长1000米内米内）。

）。

方式A ：中间接地点安装一个直通接头中间接地点安装一个直通接头。

方式B ：中间接地点安装一个绝缘接头中间接地点安装一个绝缘接头。

A、B 两种接地方式的区别：通过直通接头接地，可减少一台“直接接地箱”，但电缆外护套出现故障时，不便确定故障点在接头的左边而是右边，电缆维护不方便；通过绝缘接头接地，多一台“直接接地箱”，成本略有增加，但能很快确定故障点在接头的左边而是右边，方便维护。

当电缆线路长度X 略大于2L 时，在分段中再装设回流线。
