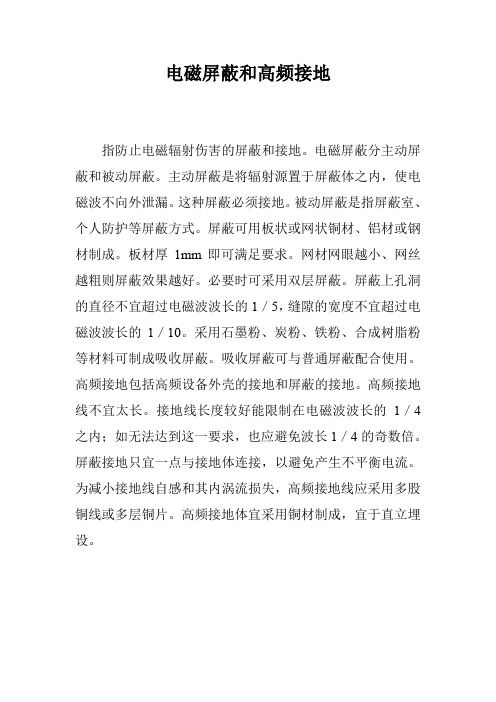

电磁屏蔽和高频接地
指防止电磁辐射伤害的屏蔽和接地。
电磁屏蔽分主动屏蔽和被动屏蔽。
主动屏蔽是将辐射源置于屏蔽体之内,使电磁波不向外泄漏。
这种屏蔽必须接地。
被动屏蔽是指屏蔽室、个人防护等屏蔽方式。
屏蔽可用板状或网状铜材、铝材或钢材制成。
板材厚1mm即可满足要求。
网材网眼越小、网丝越粗则屏蔽效果越好。
必要时可采用双层屏蔽。
屏蔽上孔洞的直径不宜超过电磁波波长的1/5,缝隙的宽度不宜超过电磁波波长的1/10。
采用石墨粉、炭粉、铁粉、合成树脂粉等材料可制成吸收屏蔽。
吸收屏蔽可与普通屏蔽配合使用。
高频接地包括高频设备外壳的接地和屏蔽的接地。
高频接地线不宜太长。
接地线长度较好能限制在电磁波波长的1/4之内;如无法达到这一要求,也应避免波长1/4的奇数倍。
屏蔽接地只宜一点与接地体连接,以避免产生不平衡电流。
为减小接地线自感和其内涡流损失,高频接地线应采用多股铜线或多层铜片。
高频接地体宜采用铜材制成,宜于直立埋设。
电磁屏蔽室设计方案电磁屏蔽室是一种可以阻挡电磁波干扰的建筑,是无线电技术、电磁兼容与电磁环境等领域开展实验、测试、天线辐射测量等必不可少的设备,其设计方案的优良与否,关系到电磁测量的准确性和可靠性,因此电磁屏蔽室的设计方案显得极为重要。
首先,设计电磁屏蔽室时必须理解电磁屏蔽室的原理。
电磁屏蔽室借助金属屏幕,如铜网,将外来电磁波反射和吸收,这种屏幕展现出不同的传导特性,对于电磁波的吸收和反射具有不同的作用,因此必须对不同性能的屏蔽材料特性进行深入的研究,并进行相应的材料选择。
其次,设计电磁屏蔽室时应考虑人工部分和建筑部分的结构。
人工部分指的是屏蔽室内电器设备和测试仪器等,建筑部分则以屏蔽室整体结构为主,两者的结构设计往往具有紧密的联系。
对于人工部分,考虑到对电磁波的敏感度,应选用不同于一般电子产品的特殊设备,防止电磁波干扰其功能。
同时,对于建筑部分,应考虑屏蔽室的尺寸、材料、安装双耳麦、接地及降噪等因素,而这些因素的决策也先后关系到屏蔽室的功率损耗、隔离效果和可操作性。
再次,考虑屏蔽室建筑材料的选择。
由于电磁波的特性,屏蔽室材料应由高导率(conductivity)和零磁介电子材料(magnetic permeability)构成,以充分吸收电磁波能量减小电磁波的传输能力,消除并减弱它们对室内电器设备的干扰。
具体的,常见的屏蔽材料有铜板、铝板、导电胶水、聚苯乙烯塑料等。
其中,铜板是最常用的屏蔽材料,其有较高的导电性和高的反射损耗,在造价和效果上达到平衡点,以达到最佳性价比。
最后,进行建筑物参数计算,如其面积、体积,以及其材料的厚度和几何尺寸等,目的是确保屏蔽室的防卫界面符合设计要求,达到预定的指标。
同时,建筑环境参数的测量和计算也是屏蔽室设计的重要一步。
其目的是通过对场强与泄漏的测量,却定电磁波对屏蔽室内设备的干扰程度,以提高防护性能和可靠性。
总结起来,电磁屏蔽室的设计方案是一个细致、复杂的工作。
屏蔽室方案概述屏蔽室是一种用于隔绝外部电磁干扰的实验室。
在一些对电磁环境要求较高的实验中,如电磁兼容性测试、无线通信测试等,屏蔽室可以提供一个低噪声的环境,保证实验的可靠性和准确性。
本文将介绍屏蔽室的基本原理、设计要点和施工步骤。
基本原理屏蔽室的基本原理是利用金属材料的导电性和磁性来吸收和反射电磁波,从而实现对外部干扰的屏蔽。
常用的屏蔽室材料包括铜、铝等导电金属和软磁材料。
屏蔽室通过构建一个金属外壳,将外部电磁干扰波束限制在其中,从而保持室内的电磁环境相对干扰较小。
设计要点1. 材料选择屏蔽室的外壳需要选择具有良好导电性能的金属材料,如铜、铝等。
材料厚度一般选择在0.5mm以上,以保证足够的屏蔽效果。
此外,还需要选择合适的软磁材料作为内部屏蔽层,用于吸收和消散电磁波的磁场能量。
2. 结构设计屏蔽室的结构设计应考虑到易于施工和维护,并且要保证密封性能,避免外部干扰泄漏到室内。
一般采用箱体结构,内外层之间加入隔离层以增强屏蔽效果。
在门、窗等开口处应采用导电性能较好的材料,并且加入波纹等结构以提高屏蔽效果。
3. 接地设计屏蔽室的接地设计是保证其正常工作的重要一环。
屏蔽室的金属外壳应与地面有良好的接地,并且要与设备及电源的接地系统保持一致,以保证屏蔽室内外接地电位的一致性。
4. 电磁波传输线的处理在屏蔽室的设计中,还应考虑到电磁波传输线的处理。
一般来说,电磁波传输线会引入外部干扰,因此需要采取相应的屏蔽措施,如使用屏蔽电缆、连接器等。
5. 温度和湿度控制在屏蔽室的设计中,还应考虑到温度和湿度的控制。
由于屏蔽室的结构会影响室内的通风和散热,因此需要设计合理的通风系统,并且保证室内湿度的控制在合适的范围内。
施工步骤1. 设计方案确定首先需要确定屏蔽室的设计方案,包括材料选择、结构设计、接地设计等。
可以委托专业的设计机构进行设计,也可以根据实际需求自行设计。
2. 材料采购根据设计方案确定所需材料,并进行采购。
屏蔽机房设计说明1.选址和建筑结构:机房应尽可能远离潜在的电磁辐射源,如高压电线、变压器等。
选址时应注意附近是否有高磁场、高频辐射等电磁干扰源,建筑物的结构应符合电磁屏蔽的要求,如使用金属屏蔽墙、屏蔽房屋的门窗等。
2.电源供应:机房的电源供应应具备稳定性和可靠性,应考虑使用UPS(不间断电源)进行备用电源供应,并进行冗余设计。
同时,电源线路应与其他线路分离,减少电磁干扰。
3.排气和通风系统:机房内通风系统的设计应注意降低噪音和振动,使用低噪音风机和隔音材料进行降噪处理。
同时,机房内的排气系统应设计合理,确保机房内的温度和湿度符合设备的工作要求。
4.地面设计:机房的地面应具备抗静电、抗冲击和防滑等特性,以保护机房内的设备免受静电干扰和物理损坏。
5.避雷和防雷设计:机房应考虑设置避雷装置和接地系统,以防止雷击引起的损坏和事故发生。
同时,在机房内部设置接地线束和接地线极,将机房内部的设备与大地连接,提升整个机房的抗干扰能力。
6.线缆管理:机房内的线缆布线应符合规范,避免线缆之间的过近距离和交叉布线,以减少相互间的干扰。
可以采用金属屏蔽管道或屏蔽套管对线缆进行屏蔽保护。
7.地板设计:机房的地板应符合标准要求,并进行静电防护处理。
可以使用导电地板或防静电地板,以减少静电干扰和防止设备受到静电损害。
8.灭火系统:机房内应设置灭火系统,以保护机房内的设备和数据免受火灾损害。
常见的灭火系统包括自动喷水系统、气体灭火系统和灭火器等。
9.安防系统:机房内的安防系统应有效监控机房的进出口和周边环境,防止未经授权的人员进入或破坏机房内的设备。
可设置门禁系统、监控摄像头等设备,配备专业安保人员进行巡逻和管理。
综上所述,屏蔽机房设计需要综合考虑电磁干扰、静电防护、温湿度控制、灭火安全、安防等多个方面的要求,确保机房内的设备运行稳定和安全。
在实际设计过程中,还需根据具体需求和情况进行适当的调整和改进。
屏蔽接地屏蔽与接地应当配合使用,才能起到良好的屏蔽效果。
主要是为了考虑电磁兼容,典型的两种屏蔽是静电屏蔽与交变电场屏蔽,下面分别介绍:静电屏蔽:当用完整的金属屏蔽体将带电导体包围起来,在屏蔽体的内侧将感应出与带电导体等量异种的电荷,外侧出现与带电导体等量的同种电荷,因此外侧仍有电场存在。
如果将金属屏蔽体接地,外侧的电荷将流入大地,金属壳外侧将不会存在电场,相当于壳内带电体的电场被屏蔽起来了。
交变电场屏蔽:为减少交变电场对敏感电路(比如多级放大电路、RAM、ROM电路)的耦合干扰电压,可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体,或将干扰源、敏感电路分别屏蔽,并将金属屏蔽体接地。
只要金属屏蔽体良好接地,能极大的减小交变电场对敏感电路的耦合干扰电压,这样电路就能正常工作了。
电路的屏蔽罩接地:各种信号源和放大器等易受电磁辐射干扰的电路应设置屏蔽罩。
由于信号电路与屏蔽罩之间存在寄生电容,因此要将信号电路地线末端与屏蔽罩相连,以消除寄生电容的影响,并将屏蔽罩接地,以消除共模干扰。
电缆的屏蔽层接地:在某些通信设备中的弱信号传输电缆中,为了保证信号传输过程中的安全和稳定,使用外面带屏蔽网的电缆来使信号的传输稳定,防止干扰其他设备和防止自己被干扰。
例如闭路电视使用的是同轴电缆,外面的金属网是用来屏蔽信号的。
再如网线里面有8根细金属导线绕制的,其中4根就起屏蔽的作用,保证信号的数字信号地正确。
低频电路电缆的屏蔽层接地:低频电路<1MHz>电缆的屏蔽层接地应采用单点接地的方式,屏蔽层接地点应当与电路的接地点一致,一般是电源的负极。
对于多层屏蔽电缆,每个屏蔽层应在一点接地,但各屏蔽层应相互绝缘。
高频电路电缆的屏蔽层接地:高频电路电缆的屏蔽层接地应采用多点接地的方式。
高频电路的信号在传递中会产生严重的电磁辐射,数字信号的传输会严重地衰减,如果没有良好的屏蔽,会使数字信号产生错误。
一般采用一下原则:当电缆长度大于工作信号波长的0.15倍时,采用工作信号波长的0.15倍的间隔多点接地式。
国标电子设备接地和屏蔽设计指南下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!国标电子设备接地和屏蔽设计指南导言在现代电子设备的设计和应用中,良好的接地和屏蔽设计至关重要。
电磁屏蔽暗室中的接地设计分析
摘要:随着信息化程度的提高,对检测设备的电磁防护要求越来越高,随着
时间的推移,电磁屏蔽暗室的工作环境日趋复杂。
为确保其稳定性、减小电磁干扰,正确的接地方式是非常重要的。
本文从电磁屏蔽暗室的接地设计的重要性入手,结合其对接地的要求,对其进行了分析与研究。
关键字:电磁;屏蔽暗室;接地设计
引言:接地技术是在强电技术的基础上发展出来的,由于其电压高、功率大,极有可能对人身产生伤害,因此,为保证人身安全,必须将电力网的零线、各类
电气设备的外壳,通过导线与大地相连,并与大地等电位。
如果接地线设计不合
理或者质量差,都会对电磁屏蔽暗室的设计产生干扰,使电磁屏蔽暗室无法运行。
为了改善这种现象,必须采用合适的接地方式。
1电磁屏蔽暗室中的接地设计意义
接地技术对防止电磁干扰,提高电子设备的兼容性和可靠性具有重要意义。
在装置或系统中设置一种接地装置,它的作用有二。
一是在设备和系统中,为信
号电压的测量提供公共基准点;二是对人员及装备的保障。
在电路图中,大约90%电磁兼容的问题都是由接地故障引起的。
在设计时,若能充分考虑到平面布置和
接地,则可有效地防止电磁兼容问题的产生。
在实际应用中,屏蔽效果与屏蔽本
体的构造和接地方式有很大关系,接地方式选择不当,将导致电磁干扰。
因此,
在设计电力电子系统时,应注意对接地的设计与处理。
一般情况下,根据系统的
结构和功能,可以将电路和用电设备的接地分为两种类型,一种是安全接地,另
一种是信号接地。
安全接地是一种为防止作业人员发生触电事故而采取的一种积
极的措施,主要是通过低阻抗的导线将用电设备外壳与大地连接起来,以防止作
业人员因漏电或故障放电而发生触电事故。
其中,保护装置的接零保护,接地保
护等是其重要组成部分。
信号接地是指在系统和设备中,利用低阻抗的导线为各
种电路提供具有共同参考电位的信号返回路径,以使流过该地线的各种信号电流
彼此不受影响。
一般情况下,采用安全接地点作为信号接地点是不合适的,因为
那样的话,会造成更大的干扰。
【1】
2电磁屏蔽暗室的接地要求
接地技术是一种有效的防护措施,它可以有效地抑制电磁干扰,增强电子器
件的兼容性和可靠性。
接地方式可分为单点接地、多点接地和混合接地。
屏蔽暗
室的接地与电磁屏蔽机房的接地基本相同,两者都要有良好的接地,将屏蔽体电
势与地面处于同一水平,以防止对地电容的产生,从而影响测量仪器的正常工作,并给工作人员带来伤害。
目前,屏蔽型暗室的接地方式,多为单点接地。
首先,
是屏蔽罩的接地是独立的,也就是单一的接地。
应选用专用金属接地设备,以确
保接地可靠以及安全。
其次,是接地线越短越好,高楼大厦上的电磁屏蔽暗室,
可由大厦的钢架连接,接地线通常选用50毫米×3毫米的镀锌板。
最后,是不允
许将接地线与其它线路并联。
除此之外,在电磁屏蔽暗室完成后,应对其进行自检,自检的主要内容为,外壳的全部连续焊缝,穿孔,门及波导窗口等部位的检测。
发现缺陷应立即修复,修复后进行自我检查。
与此同时,最后的清理工作主
要是对焊接处的清理工作,接着进行防锈处理。
还对屏蔽门作了简单的调整,教
给了使用者如何使用和保养屏蔽门。
由国家认可的第三方检测机构进行检测,并
出具检测合格证书。
最后,填写项目竣工报告,并邀请甲方及现场负责人对项目
进行初步验收,并填写验收报告及用户满意度调查表。
向甲方和工地领导提交工
程最终验收,竣工验收。
还有就是,在暗室设计时,除了要考虑到吸收器的费用外,还要考虑到由于吸收器的品质而带来的后期维护费用。
假如超过了保修期,
维修费用过高,就算设计得再漂亮,在招标项目中也没有任何优势。
【2】3电磁屏蔽暗室中的接地设计分析
3.1 配电系统接地
为了确保线路不受干扰,设备的接地至关重要。
在进行配电设计的时候,在
实验区和操作室分别有独立的电力供应系统,并分别用不同的电力供应,并且还
用了各自的滤波器,从而防止了控制室内的干扰讯号经由电力线路传入到暗室。
一种接地设备,包括一根地线和一根地体。
在相同断面面积下,矩形断面的等效
半径大于圆形断面的等效半径;因此,接地时,应选择高频性能较好的扁平铜带。
接地平板使用的是紫铜板,其厚度最小为0.25毫米,与屏蔽室壳体搭接,直流
搭接电阻不能大于3mΩ,两个搭接点之间的间隔不能超过80厘米。
建筑物内部
的钢筋框架、金属部件、上下两层的金属管道都是自然接地的。
在建筑的设计和
施工中,要充分考虑使用天然地线,并且要做好相应的专门处理工作,但是天然
地线往往不能满足暗室的接地需要,所以要设置一个人造接地线。
3.2 屏蔽接地
在进行屏蔽接地设计时,首先要考虑到两点:一是系统的自容性;二是进地
回路受外界扰动影响而引起的故障。
如果将其与地面相连,就可以有效的控制电
磁信号的外溢,从而达到降低空间电磁信号的目的。
其中,接地技术是一种重要
的解决方案。
电磁屏蔽暗室的屏蔽接地主要包括以下几个方面:一是电磁屏蔽暗
室屏蔽壳体上多点与建筑地相连,屏蔽体接地电阻<0.5Ω。
第二,是将屏蔽体的
钢柱、底板、侧向支撑和顶吊点等钢结构构件以及母体建筑物的锚筋和埋铁等广
泛地连接起来,由此,实现了多点接地的暗室屏蔽外壳。
第三,在暗室中设置有
多个功率滤波器,并在滤波器所在位置设置接地,并连接到屏蔽地线上以使滤波
器的漏电得以释放。
第四,是从外部系统中提供接地网络,并在该秘密室门的北
面提供接地电缆。
地网接地电阻在0.5Ω以下。
此外,外置的铁芯还必须与接地
网有良好的接地性。
第五,暗室的接地装置,应与建筑物的避雷保护装置完全隔离。
3.3 电缆的屏蔽层接地
屏蔽线包括单芯,两芯,多芯,低频段的常规屏蔽线,高频段的同轴电缆,
双绞式的屏蔽线等。
因为它们的使用环境、条件和发射信号的差异,因此,在进
行屏蔽时,它的接地方式也会有所不同。
在对高频设备进行测试时,通常采用单
点接地的方式。
接触点应该和电线的接触点一致。
如果电缆有多个屏蔽层,每一
层都要同一处接地,而且每一层都要彼此绝缘。
当此时所用的屏蔽线的屏蔽层有
两个以上的接地点时,就有可能通过屏蔽层形成噪声地线回路而产生噪声电流,
从而在屏蔽芯线上产生噪声电压。
高频线缆的遮蔽层应采用多点接地方式。
如果
很难做到这一点,如果是这样的话,那就应该将屏蔽层的两头都放在地面上。
为
此,提出了电缆屏蔽层末端接地的实用方案。
在长距离传输信号的情况下,为了减小地线阻抗,避免在传输过程中产生反射干扰,需要在两个接点之间设置多个接地点,使得两个接点之间的线缆长度不超过信号波长四分之一。
【3】
4结束语
综上所述,为保证设备、人员的安全、试验的正常、可靠运行,必须对接地技术进行研究。
文章着重对该装置的接地设计进行了探讨,并针对该装置的实际工作情况,提出了一套行之有效的抗干扰性措施,以保证该装置的正常工作。
在电磁屏蔽暗室设计中,接地技术是一种非常重要的技术,因此,对其进行研究是非常必要的。
此外,目前在实际应用中,还缺少一套能够对接地系统进行设计与试验,以及对接地性能进行评价的标准体系。
参考文献:
[1]杨继飞,刘珊,樊峤,何露露,何敏.轻质聚合物基电磁屏蔽材料的研究进展[J/OL].复合材料学报:1-13[2023-04-06].
[2]何广春.电磁屏蔽暗室施工工艺分析[J].中国设备工程,2022(09):96-98.
[3]徐立双,许蕾,王利君.服装开口对电磁屏蔽效能的影响[J].毛纺科
技,2021,49(05):49-54.。
