碳纳米管的制备方法有哪些？碳纳米管的制备方法有哪些？提到近期流行的新材料，就不得不提到碳纳米管，提到碳纳米管也就不能不提到它神奇的特性和广泛的应用，当然，还有它艰难的制备方法。

今天小编就来和大家聊一聊碳纳米管的制备方法有哪些。

催化裂解法催化裂解法是在600~1000℃的温度及催化剂的作用下，使含碳气体原料（如一氧化碳、甲烷、乙烯、丙烯和苯等）分解来制备碳纳米管的一种方法。

此方法在较高温度下使含碳化合物裂解为碳原子，碳原子在过渡金属-催化剂作用下，附着在催化剂微粒表面上形成为碳纳米管。

催化裂解法中所使用的催化剂活性组分多为第八族过渡金属或其合金，少量加入Cu、Zn、Mg等可调节活性金属能量状态，改变其化学吸附与分解含碳气体的能力。

催化剂前体对形成金属单质的活性有影响，金属氧化物、硫化物、碳化物及有机金属化合物也被使用过。

电弧放电法电弧放电法是生产碳纳米管的主要方法。

电弧放电法的具体过程是：将石墨电极置于充满氦气或氩气的反应容器中，在两极之间激发出电弧，此时温度可以达到4000度左右。

在这种条件下，石墨会蒸发，生成的产物有富勒烯（C60）、无定型碳和单壁或多壁的碳纳米管。

通过控制催化剂和容器中的氢气含量，可以调节几种产物的相对产量。

使用这一方法制备碳纳米管技术上比较简单，但是生成的碳纳米管与C60等产物混杂在一起，很难得到纯度较高的碳纳米管，并且得到的往往都是多层碳纳米管，而实际研究中人们往往需要的是单层的碳纳米管。

此外该方法反应消耗能量太大。

有些研究人员发现，如果采用熔融的氯化锂作为阳极，可以有效地降低反应中消耗的能量，产物纯化也比较容易。

化学气相沉积法在一定程度上克服了电弧放电法的缺陷。

这种方法是让气态烃通过附着有催化剂微粒的模板，在800~1200度的条件下，气态烃可以分解生成碳纳米管。

这种方法突出的优点是残余反应物为气体，可以离开反应体系，得到纯度比较高的碳纳米管，同时温度亦不需要很高，相对而言节省了能量。

低维材料的制备及其应用低维材料，是指具有超薄、纳米尺寸，在至少一个维度上具有控制的尺寸和形貌的材料。

常见的低维材料有二维材料和一维材料。

具有二维结构的材料称为二维材料，包括了石墨烯、硼氮化物、过渡金属二硫化物等；而具有一维结构的材料，则被称为一维材料，包括了纳米线、碳纳米管等。

由于低维材料在表面积和生物相容性方面具有巨大的优势，近年来对其研究的热度越来越高。

低维材料的制备及其应用低维材料制备技术的发展经历了很长一段时间，而随着现代化的发展，新的制备技术层出不穷。

下面，我们来介绍一些常见的低维材料制备技术。

1. 石墨烯制备技术石墨烯是最常见的二维材料之一，具有极高的导电性、导热性和机械强度。

目前，最常用的石墨烯制备技术是机械剥离法、化学气相沉积法和热解法。

其中，机械剥离法是最简单的方法，即通过磨砂纸、胶带等手段进行层层剥离，但缺点是产率低；化学气相沉积法是一种通过气相化学反应在基板上形成石墨烯的方法，适用于大面积的制备，但成本较高；热解法则是将无机盐或有机物在高温条件下热解而得，可以制备出高质量的石墨烯，但需要高温环境和特殊设备。

2. 纳米线制备技术纳米线是最常见的一维材料之一，具有良好的电、光学性能和机械强度。

目前，最常见的纳米线制备技术是气相沉积法和溶液合成法。

其中，气相沉积法是通过在气相中加热物质，使其在基板表面进行化学反应而形成纳米线，可以制备出尺寸均一的纳米线；而溶液合成法则是将金属溶液或其他物质溶解在溶剂中，通过控制条件使其形成纳米线，这种方法可以通过直接变化反应条件来控制纳米线的尺寸、形貌和晶格结构。

低维材料的广泛应用主要分为两方面：材料学和器件应用。

下面我们来介绍一些常见的应用场景。

1. 纳米传感器由于低维材料的超大表面积和高灵敏度，所以被广泛应用于纳米传感器的发展。

比如，石墨烯可以用于建造高灵敏度的化学和蛋白质传感器；硼氮化物则可以用于建造高性能的气敏传感器。

2. 光电器件二维材料在光电器件中应用也非常广泛。

碳纳米管的制备和表征研究碳纳米管是一种非常重要的纳米材料，由于其具有优异的物理和化学性质，能够广泛应用于电子、化学、生物和医学等领域，成为了当今最热门的研究课题之一。

本文将介绍碳纳米管的制备和表征研究，旨在尽可能全面深入地介绍它的相关研究进展。

一、碳纳米管的制备方法碳纳米管的制备方法主要有以下几种：1. 等离子体增强化学气相沉积法该方法先用金属作为催化剂，在氧化镁或氧化铝的载体上制备成催化剂阵列，通过引入碳源和氢气，使用等离子体的方式来生成碳纳米管。

2. 化学气相沉积法该方法将催化剂和碳源同时放置在反应器内，不用外加能量，通过化学反应来制备碳纳米管。

3. 化学还原-热解法该方法先用催化剂将氧化石墨烯还原为石墨烯，然后利用热解技术进行碳化反应，制备碳纳米管。

以上三种方法是主流的制备碳纳米管的方法，但随着研究的深入，其它方法，如水热合成法、溶液-液相界面法等也逐渐被应用于制备碳纳米管。

二、碳纳米管表征技术为了对制备的碳纳米管进行表征和刻画，研究人员开发出了各种表征技术来研究其结构和性质，下面我们来介绍一些常用的表征技术：1. 透射电子显微镜(TEM)透射电子显微镜是最常用的碳纳米管表征技术之一，通过它可以直观的获得碳纳米管的观察图像。

2. 扫描电子显微镜(SEM)与TEM不同，扫描电子显微镜可以观察到碳纳米管的表面形貌，并能够获得表面形貌的三维结构图像。

3. 拉曼光谱(Raman)拉曼光谱具有非常高的灵敏性和分辨率，能够通过对碳纳米管的拉曼光谱图像进行功率谱分析，可以获得碳纳米管的结构、相互作用和物理特性等信息。

4. X射线粉末衍射(XRD)利用X射线的衍射实验，可以得到碳纳米管的晶格结构，晶格常数以及结晶度等信息。

5. 热重分析(TGA)热重分析可以帮助我们展现出材料在温度变化下的失重信息，从而推断出碳纳米管的热稳定性和热分解温度等相关信息。

以上技术对于制备和表征碳纳米管都有非常大的帮助，不同的表征方法可以从不同角度来对碳纳米管进行综合分析，有助于我们更好地了解碳纳米管的结构和性质。

石墨烯的研究与应用综述一、石墨烯的结构与特性石墨烯是碳原子紧密堆积成单层二维蜂窝状晶格结构的一种碳质新材料，是最薄的二维材料，单层的厚度仅0.335nm。

石墨烯可塑性极大，是构建其他维数碳材料的基本单元，可以包裹成零维的富勒烯结构，卷曲成一维的碳纳米管，以及堆垛成三维的石墨等。

石墨烯的理论研究已有60多年的历史，但直至2004年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，利用胶带剥离高定向石墨的方法获得真正能够独立存在的二维石墨烯晶体，二人因此荣获2010年诺贝尔物理学奖。

石墨烯具有一些奇特的物理特性：导电性极强：石墨烯中的电子没有质量，电子的运动速度能够达到光速的1/300，是世界上电阻率最小的材料。

良好的导热性：石墨烯的导热性能优于碳纳米管和金刚石，单层石墨烯的导热系数可达5300瓦/米水度，远高于金属中导热系数高的银、铜等。

极好的透光性：石墨烯几乎是完全透明的，只吸收2.3%的光，并使所有光谱的光均匀地通过。

超高强度：石墨烯被证明是当代最牢固的材料，硬度比莫氏硬度10级的金刚石还高，却又拥有很好的韧性，可以弯曲。

超大比表面积：石墨烯拥有超大的比表面积(单位质量物料所具有的总面积)，这使得石墨烯成为潜力巨大的储能材料。

石墨烯特殊的结构形态，具备目前世界上最硬、最薄的特征，同时具有很强的韧性、导电性和导热性，这些极端特性使其拥有巨大发展空间，应用于电子、航天、光学、储能、生物医药、日常生活等大量领域。

二、石墨烯的制备方法石墨烯的制备方法主要有机械法和化学法2种。

机械法包括微机械分离法、取向附生法和加热碳化硅法；化学法包括外延生长法、化学气相沉积法与氧化石墨还原法。

微机械分离法是直接将石墨烯薄片从较大的晶体上剪裁下来，可获得高品质石墨烯，且成本低，但缺点是石墨烯薄片尺寸不易控制，不适合量产；取向附生法是利用生长基质原子结构“种”出石墨烯，石墨烯性能令人满意，但往往厚度不均匀；加热碳化硅法能可控地制备出单层或多层石墨烯，是一种新颖、对实现石墨烯的实际应用非常重要的制备方法，但制备大面积具有单一厚度的石墨烯比较困难。

碳基纳米材料
碳基纳米材料是一类具有特殊结构和性能的纳米材料，由碳元素组成，具有独
特的电学、光学、热学和力学性质。

碳基纳米材料包括碳纳米管、石墨烯、碳纳米片等，它们在材料科学、纳米科技、电子学、光电子学等领域具有广泛的应用前景。

首先，碳纳米管是一种空心圆柱形结构的碳纳米材料，具有优异的导电性、热
导率和力学性能。

碳纳米管可以用于制备导电材料、增强材料、传感器、储能材料等。

其独特的结构和性能使其在纳米材料领域具有重要的应用前景。

其次，石墨烯是一种由单层碳原子按照六角形排列而成的二维材料，具有优异
的导电性、热导率和机械强度。

石墨烯可以用于制备柔性电子器件、透明导电薄膜、超级电容器、锂离子电池等。

其独特的二维结构和优异的性能使其成为纳米材料领域的研究热点。

最后，碳纳米片是一种由多层石墨烯片层堆积而成的纳米材料，具有介于石墨
烯和石墨之间的性质。

碳纳米片可以用于制备导电材料、阻燃材料、复合材料等。

其特殊的结构和性能使其在材料科学和工程领域具有广泛的应用前景。

总之，碳基纳米材料具有独特的结构和性能，具有广泛的应用前景。

随着纳米
科技的不断发展和进步，碳基纳米材料将会在材料科学、电子学、光电子学等领域发挥重要作用，推动科技创新和产业发展。

希望通过对碳基纳米材料的研究和应用，能够为人类社会的可持续发展做出更大的贡献。

石墨烯、三维石墨烯的制备方法及其应用研究摘要：石墨烯是由碳原子组成的仅有的一个碳原子厚度的二维材料，其厚度为0.335 nm。

石墨烯具有独特的机械性能、电学性能及导热性能。

利用其优异的性能并和其它材料进行复合以获得更优渥的新型复合材料，使其在新材料、新能源、环保废水处理等多个领域发挥重要的应用价值。

关键词：石墨烯；三维多孔结构；氧化还原石墨烯是碳族材料的基本单元，表现出许多优异的物理化学性质，如超大的比表面积、高的电子迁移速率、良好的化学性能、良好的热导性等，因而应用非常广泛，主要集中在纳米电子器件、碳晶体管、光电感应设备、储氢材料等领域。

一、石墨烯的常用制备方法石墨烯的制备方法主要包括机械剥离法、外延生长法、化学气相沉积法和氧化还原法等。

关于石墨烯的研究主要集中在制备技术和功能应用研究上，石墨烯的制备方法主要有机械球磨剥离法、碳化硅外延生长法、化学气相沉积法、固态碳源催化法、氧化石墨还原法、石墨插层法等，最新的还有碳纳米管轴向切割法、电弧法、微波法及有机合成法等[1-3]。

1.1机械剥离法最初的机械剥离法是指以热解石墨为原料，利用机械力从其表面层剥离出石墨烯的方法[4]。

王黎东等对原始机械剥离法进行工艺改进，得到了一种新的方法——机械球磨剥离法。

具体步骤：首先把碳素材料及固体颗粒和液体介质（或气体介质）混合，送入特制球磨机中剥离一定时间，然后转移至分离器中分离，最后去除固体颗粒和液体介质就得到石墨烯。

通过此法得到的石墨烯，晶格质量好，然而此法的产量和效率特别低，不能大规模生产，因此不能用于工业量产。

1.2外延生长法外延生长法是一种高质量制备石墨烯的方法。

基本原理是在单晶碳化硅衬底上外延生长，获得晶格较完整的石墨烯。

2004年，Berger课题组[5]采用高温法加热6H-SiC 衬底，从衬底中剥离Si出来而得到石墨烯。

基本步骤是：将衬底加热到高温条件让硅原子从碳化硅表层蒸发出来，而其表面剩下的碳原子会按一定的形式排列形成单层石墨烯。

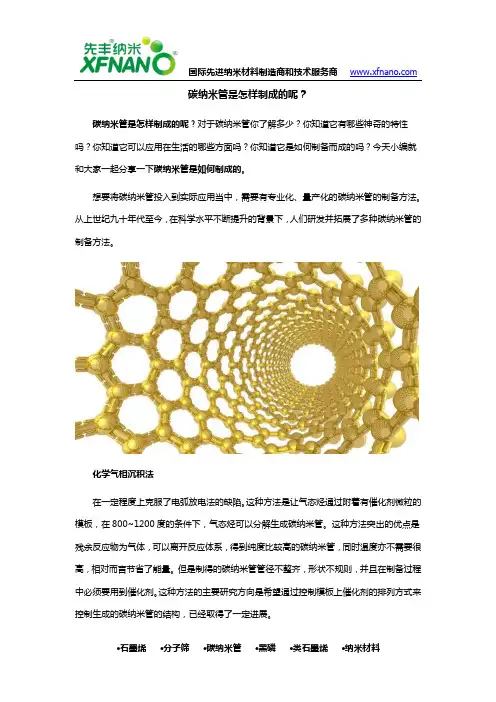

碳纳米管是怎样制成的呢？碳纳米管是怎样制成的呢？对于碳纳米管你了解多少？你知道它有哪些神奇的特性吗？你知道它可以应用在生活的哪些方面吗？你知道它是如何制备而成的吗？今天小编就和大家一起分享一下碳纳米管是如何制成的。

想要将碳纳米管投入到实际应用当中，需要有专业化、量产化的碳纳米管的制备方法。

从上世纪九十年代至今，在科学水平不断提升的背景下，人们研发并拓展了多种碳纳米管的制备方法。

化学气相沉积法在一定程度上克服了电弧放电法的缺陷。

这种方法是让气态烃通过附着有催化剂微粒的模板，在800~1200度的条件下，气态烃可以分解生成碳纳米管。

这种方法突出的优点是残余反应物为气体，可以离开反应体系，得到纯度比较高的碳纳米管，同时温度亦不需要很高，相对而言节省了能量。

但是制得的碳纳米管管径不整齐，形状不规则，并且在制备过程中必须要用到催化剂。

这种方法的主要研究方向是希望通过控制模板上催化剂的排列方式来控制生成的碳纳米管的结构，已经取得了一定进展。

固相热解法除此之外还有固相热解法等方法。

固相热解法是令常规含碳亚稳固体在高温下热解生长碳纳米管的新方法，这种方法过程比较稳定，不需要催化剂，并且是原位生长。

但受到原料的限制，生产不能规模化和连续化。

离子或激光溅射法另外还有离子或激光溅射法。

此方法虽易于连续生产，但由于设备的原因限制了它的规模。

先进纳米材料制造商和技术服务商——江苏先丰纳米材料科技有限公司，2009年成立以来一直在科研和工业两个方面为客户提供完善服务。

科研客户超过一万家，工业客户超过两百家。

南京先丰纳米材料科技有限公司2009年9月注册于南京大学国家大学科技园内，现专注于石墨烯、类石墨烯、碳纳米管、分子筛、银纳米线等发展方向，立志做先进材料及技术提供商。

2016年公司一期投资5000万在南京江北新区浦口开发区成立“江苏先丰纳米材料科技有限公司”，建筑面积近4000平方，形成了运营、研发、中试、生产全流程先进纳米材料制造和技术服务中心。

石墨烯与碳纳米管：一样的前生，不一样的今世精选|关键词:石墨烯, 碳纳米管2010年10月4日，诺贝尔物理学奖揭晓，获奖者是英国曼彻斯特大学物理和天文学院的Andre Geim和Konstantin Novoselov，获奖理由为“二维空间材料石墨烯（graphene）方面的开创性实验”。

从2004年石墨烯被成功剥离[1]至2010年斩获诺贝尔奖，是什么魔力让这一看似“普通”的碳材料在短短的6年时间内缔造了一个传奇神话？而回眸看其同族兄弟碳纳米管，自1991年被发现至今近20年，历经风雨，几经沉浮，不过是“为他人做嫁衣裳”。

石墨烯即为“单层石墨片”，是构成石墨的基本结构单元；而碳纳米管是由石墨烯卷曲而成的圆筒结构（图1）。

作为一维（1D）和二维（2D）纳米材料的代表者，二者在结构和性能上具有互补性。

从结构上来看，碳纳米管是碳的一维晶体结构；而石墨烯仅由单碳原子层构成，是真正意义上的二维晶体结构。

从性能上来看，石墨烯具有可与碳纳米管相媲美或更优异的特性，例如高电导率和热导率、高载流子迁移率、自由的电子移动空间、高强度和刚度等。

网上大多溢美之词：“Pencil + sticky tape = desktop supercollider + post-silicon processors”，“Material of the Future”，“A thoroughbred that has to be tamed”，“Electron superhighway”，...。

目前，关于碳纳米管的研究，无论在制备技术、性能表征及应用探索等方面都已经达到了一定的深度和广度。

组成及结构上的紧密联系，使二者在研究方法上具有许多相通之处。

事实上，很多针对石墨烯的研究最开始都是受到碳纳米管相关研究的启发而开展起来的。

图1 石墨烯与碳纳米管石墨烯的发展历程与碳纳米管极为类似。

在碳纳米管被发现之前，碳的晶体结构为代表[2]）。

石墨烯的制备方法及应用无机光电0901 3090707020 黄飞飞摘要：石墨烯具有非凡的物理性质，如高比表面积、高导电性、高机械强度、易于修饰及大规模生产等。

2004年石墨烯的成功剥离，使石墨烯成为形成纳米尺寸晶体管和电路的“后硅时代”的新潜力材料，其产品研发和应用目前正在全球范围内急剧增加，本文通过对石墨烯特性、制备方法、在光电器件方面的应用几方面进行了综述，希望对石墨烯的综合应用进展有所了解。

关键词：石墨烯制备方法应用1 引言人们常见的石墨是由一层层以蜂窝状有序排列的平面碳原子堆叠而形成的，石墨的层间作用力较弱，很容易互相剥离，形成薄薄的石墨片。

当把石墨片剥成单层之后，这种只有一个碳原子厚度的单层就是石墨烯。

石墨烯（Graphene）的理论研究已有 60 多年的历史。

石墨烯一直被认为是假设性的结构，无法单独稳定存在，直至 2004 年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，两人也因在二维石墨烯材料的开创性实验而共同获得2010年诺贝尔物理学奖。

石墨烯的出现在科学界激起了巨大的波澜，从2006年开始，研究论文急剧增加，作为形成纳米尺寸晶体管和电路的“后硅时代”的新潜力材料，旨在应用石墨烯的研发也在全球范围内急剧增加，美国、韩国，中国等国家的研究尤其活跃。

石墨烯或将成为可实现高速晶体管、高灵敏度传感器、激光器、触摸面板、蓄电池及高效太阳能电池等多种新一代器件的核心材料。

2 石墨烯的基本特性至今为止，已发现石墨烯具有非凡的物理及电学性质，如高比表面积、高导电性、机械强度高、易于修饰及大规模生产等。

石墨烯是零带隙半导体，有着独特的载流子特性，为相对论力学现象的研究提供了一条重要途径；电子在石墨烯中传输的阻力很小，在亚微米距离移动时没有散射，具有很好的电子传输性质；石墨烯韧性好，有实验表明，它们每 100nm 距离上承受的最大压力可达 2.9 N，是迄今为止发现的力学性能最好的材料之一。

碳纳米管的研究进展及应用一引言1.1 纳米材料纳米材料是近年来受到人们极大关注的新型领域，纳米材料的概念形成于20世纪80年代，在上世纪90年代初期取得较大的发展。

广义地说，纳米材料是指其中任意一维的尺度小于100nm的晶体、非晶体、准晶体以及界面层结构的材料[1]。

当小粒子尺寸加入纳米量级时，其本身具有体积效应、表面效应、量子尺寸效应和宏观量子隧道效应等。

纳米材料具有四大特点: 尺寸小、比表面积大、表面能高、表面原子比例大。

从而使其具有奇异的力学、电学、光学、热学、化学活性、催化和超导特性，使纳米材料在国防、电子、化工、催化剂、医药等各种领域具有重要的应用价值。

1.2 碳纳米管碳是自然界分布非常普遍的一种元素。

碳元素的最大的特点之一就是存在多种同素异形体，形成许许多多的结构和性质完全不同的屋子。

长期以来，人们一直以为碳的晶体只有两种：石墨和金刚石。

直到1985年，英国科学家Kroto 和美国科学家Smalley在研究激光蒸发石墨电极时发现了碳的第三种晶体形式C60[2]，从此开启了人类认识碳的新阶段。

1991年，日本NEC公司基础研究实验室的电子显微镜专家饭岛（Iijima）发现了多壁碳纳米管（MultiWalled Carbon Nanotubes ，MWNTs），直径为4-30nm，长度为1um。

，最初称之为“Graphite tubular”。

1993年单壁碳纳米管也被发现（Single-Walled Carbon Nanotubes ，SWNTs），直径从0.4nm到3-4nm，长度可达几微米。

碳纳米管（CNT）[3]又名巴基管，是一种具有特殊结构（径向尺寸为纳米量级，轴向尺寸为微米量级、管子两端基本上都封口）的一维量子材料。

它是由单层或多层石墨片围绕中心轴按一定的螺旋角卷绕而成的无缝、中空的“微管”，每层由一个碳原子通过sp2杂化与周围3个碳原子完全键合后所构成的六边形组成的圆柱面。

碳材料研究的新成果与应用碳材料是一种非常重要的材料，在各个领域都有着应用，从传统的纸笔到高科技的半导体都与碳材料有密切的关系。

随着科技的发展以及人们对新材料的需求增加，碳材料也在日益完善和更新。

本文将介绍最新的碳材料研究成果以及应用。

一、石墨烯材料石墨烯是一种由碳原子构成的二维晶体结构材料，厚度仅为原子层级别。

石墨烯具有重要的机械、电学、光学等性质，在领域中有广泛应用。

最新研究成果表明，石墨烯可以作为一种高效的电子发射材料，也有可能应用于能源领域。

例如，将石墨烯贴上金属导线，并利用其高导电性，可以实现高效能的电子输送。

二、碳纳米管材料碳纳米管是由碳原子排列构成，具有一定的伸缩能力和导电性。

在生产和科研方面都有广泛的应用，例如能源科技、电子设备等领域。

最新的研究成果表明，碳纳米管可以作为一种理想的荧光材料。

因为荧光材料需要高纯度、高发光强度、高发光效率等特性，这些特性都可以在碳纳米管上实现。

同时，纳米管表面可以结合荧光染料，以获得更多的应用。

三、纳米炭材料纳米炭材料是由碳纳米管制成的，与传统的炭材料相比，具有更大的比表面积、更好的电化学活性和更高的电容等特性。

因此，纳米炭材料在节能、环保、新能源等领域都有广泛的应用。

最新的研究成果表明，纳米炭材料可以用于电化学电容器、太阳能电池以及二次电池等方面。

同时，纳米炭材料具有良好的耐热性，可以将其应用于热电材料制备。

四、碳纤维材料碳纤维是由高强度碳纤维和树脂等组成的复合材料，不仅具有轻、薄、强等特点，还有较高的抗压强度。

在航天、汽车、建筑、体育等领域都有广泛的应用。

最新的研究成果表明，碳纤维可以用于柔性电子器件中。

与传统的硅基材料相比，碳纤维更加轻薄柔软，可以适应更加复杂的环境条件。

五、碳材料在环保方面的应用碳材料在环保方面有着极为重要的应用。

最新的研究成果表明，碳材料可以作为一种有效的环境修复材料。

因为碳材料吸附能力强，可以将有害物质从环境中吸附出来。

例如，碳纳米管可以利用其特殊结构，在水处理和大气处理等领域有着非常广泛的应用。

新型碳纳米材料在能源存储中的应用研究随着科学技术的不断进步和人类社会对能源的巨大需求，能源存储技术越来越受到关注。

尤其是碳纳米材料因其独特的物理和化学性质，成为能源领域的研究热点。

本文将就新型碳纳米材料在能源存储中的应用研究进行阐述。

一、碳纳米材料碳纳米材料是指一类具有纳米级别大小和碳原子的原子、分子、化合物组成的碳材料。

常见的碳纳米材料主要包括碳纳米管、石墨烯、纳米多孔碳等。

由于这些材料具有表面积大、催化性能好、电导率高等特点，因此被广泛应用于能源、环境、生物等领域。

二、碳纳米材料在能源存储中的应用1. 锂离子电池锂离子电池是目前最为广泛应用的电池之一，其电极材料对电池性能的影响极大。

石墨是传统的锂离子电池负极材料，但其比容量较低、容易剥离层状结构等缺点限制了电池的进一步性能提升。

而碳纳米材料具有较高的比表面积和导电性能，能够有效地提高电池的功率密度和循环寿命。

石墨烯和碳纳米管等材料因其优异的性能正在成为锂离子电池的新型负极材料。

2. 超级电容器超级电容器是一种电荷存储设备，其能量密度比电池低，但功率密度高，可以实现快速充放电。

在超级电容器的电极材料中，纳米多孔碳的优异储能性能使其成为理想的电极材料之一。

同时，碳纳米材料的导电性能和稳定性也能使电容器性能得到更好的发挥。

3. 钠离子电池钠离子电池是一种新型的电池技术，其电极材料的开发对电池性能具有至关重要的作用。

与传统的锂离子电池相比，钠离子电池具有能源储存量大、成本低、原材料资源丰富等优势。

而碳纳米材料因其较高的导电性能和稳定性成为了钠离子电池的研究热点。

三、碳纳米材料在能源存储中的研究进展碳纳米材料在能源存储中的应用研究已经取得了不少进展。

例如，一些学者利用石墨烯制备了复合材料，这些复合材料可以提高锂离子电池的储能性能。

还有一些学者采用响应性模板法制备了多孔碳材料，这些材料在超级电容器和钠离子电池中都有着良好的储能效果。

此外，也有学者通过碳纳米管和金属氢化物相结合的形式制备了新型钠离子电池正/负极材料，具有高的储能密度和优异的循环寿命。
