【CN109888182A】一种原位保护的碱金属电极、制备方法及应用【专利】

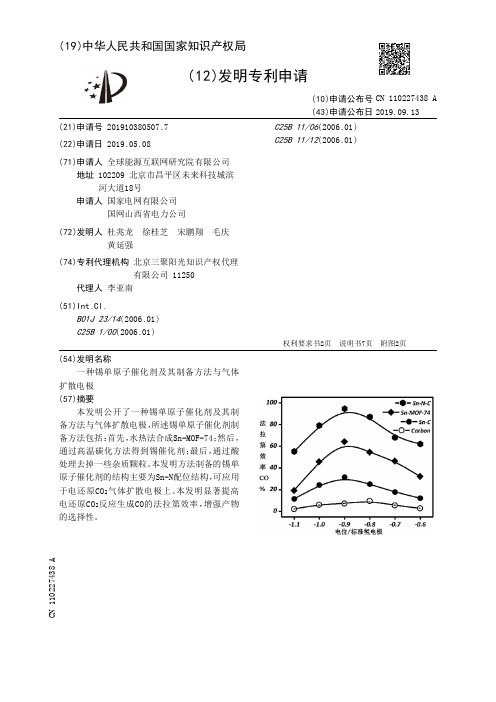

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910380507.7(22)申请日 2019.05.08(71)申请人 全球能源互联网研究院有限公司地址 102209 北京市昌平区未来科技城滨河大道18号申请人 国家电网有限公司　国网山西省电力公司(72)发明人 杜兆龙　徐桂芝　宋鹏翔　毛庆　黄延强　(74)专利代理机构 北京三聚阳光知识产权代理有限公司 11250代理人 李亚南(51)Int.Cl.B01J 23/14(2006.01)C25B 1/00(2006.01)C25B 11/06(2006.01)C25B 11/12(2006.01)(54)发明名称一种锡单原子催化剂及其制备方法与气体扩散电极(57)摘要本发明公开了一种锡单原子催化剂及其制备方法与气体扩散电极，所述锡单原子催化剂制备方法包括：首先，水热法合成Sn -MOF -74；然后，通过高温碳化方法得到锡催化剂；最后，通过酸处理去掉一些杂质颗粒。

本发明方法制备的锡单原子催化剂的结构主要为Sn -N配位结构，可应用于电还原CO 2气体扩散电极上。

本发明显著提高电还原CO 2反应生成CO的法拉第效率，增强产物的选择性。

权利要求书2页 说明书7页 附图2页CN 110227438 A 2019.09.13C N 110227438A权　利　要　求　书1/2页CN 110227438 A1.一种锡单原子催化剂的制备方法，其特征在于，包括以下步骤：1)将2,5-二羟基对苯二甲酸和锡盐溶解于有机溶剂中，得到混合物；2)对所述混合物依次进行水热反应、洗涤和干燥，制得Sn-MOF-74；3)在惰性气氛下，将所述Sn-MOF-74、碳粉和铵盐三者进行混合、碳化，制得锡单原子催化剂。

2.根据权利要求1所述的制备方法，其特征在于，所述的水热反应温度为80-200℃，反应时间为1-48h；所述洗涤为使用二甲基甲酰胺进行洗涤，洗涤温度为10-30℃，洗涤时间2-4h；所述干燥为真空干燥，真空度0.02-0.08MPa，干燥温度为20-30℃。

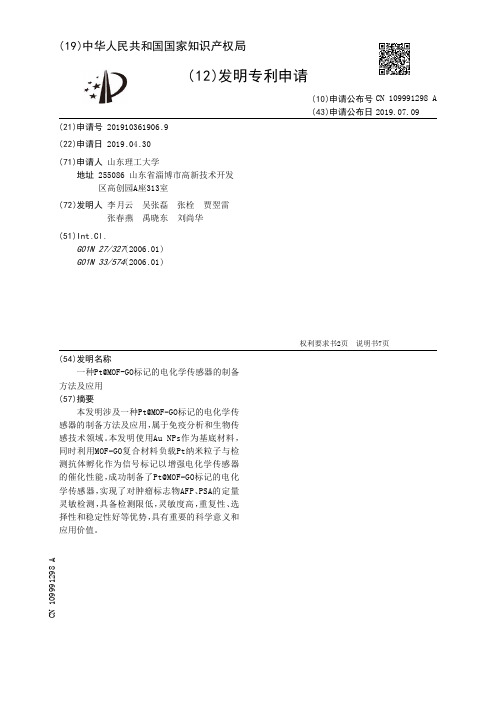

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910361906.9(22)申请日 2019.04.30(71)申请人 山东理工大学地址 255086 山东省淄博市高新技术开发区高创园A座313室(72)发明人 李月云　吴张磊　张栓　贾翌雷　张春燕　禹晓东　刘尚华　(51)Int.Cl.G01N 27/327(2006.01)G01N 33/574(2006.01)(54)发明名称一种Pt@MOF-GO标记的电化学传感器的制备方法及应用(57)摘要本发明涉及一种Pt@MOF -GO标记的电化学传感器的制备方法及应用，属于免疫分析和生物传感技术领域。

本发明使用Au NPs作为基底材料，同时利用MOF -GO复合材料负载Pt纳米粒子与检测抗体孵化作为信号标记以增强电化学传感器的催化性能，成功制备了Pt@MOF -GO标记的电化学传感器，实现了对肿瘤标志物AFP、PSA的定量灵敏检测，具备检测限低，灵敏度高，重复性、选择性和稳定性好等优势，具有重要的科学意义和应用价值。

权利要求书2页 说明书7页CN 109991298 A 2019.07.09C N 109991298A1.一种Pt@MOF -GO标记的电化学传感器的制备方法，其特征在于，步骤如下：（1）将直径4 mm的玻碳电极用Al 2O 3抛光粉打磨成镜面，超纯水清洗干净；（2）将6 µL、1 ~ 3 mg/mL的Au NPs溶液滴涂于上述电极表面，室温下晾干，超纯水洗电极表面，晾干；（3）继续将6 µL、8 ~ 12 µg/mL的肿瘤标志物捕获抗体Ab 1滴加到电极表面，超纯水冲洗，4 ℃冰箱干燥；（4）继续将3 µL、0.5 ~ 1.5 mg/mL、质量分数为1 %的牛血清蛋白溶液滴加到电极表面，用以封装电极表面的非特异性活性位点，超纯水冲洗电极表面，除去未结合的BSA，4 ℃冰箱晾干；（5）继续滴加6 µL、10 fg/mL ~ 100 ng/mL的一系列不同浓度的肿瘤标志物抗原溶液，超纯水冲洗电极表面，4 ℃冰箱晾干；（6）继续滴加6 µL、1.5 ~ 3.5 mg/mL的检测抗体孵化物Pt@MOF -GO -Ab 2溶液于电极表面，置于4 ℃冰箱中孵化40 min，超纯水冲洗、晾干，制得一种Pt@MOF -GO标记的电化学传感器。

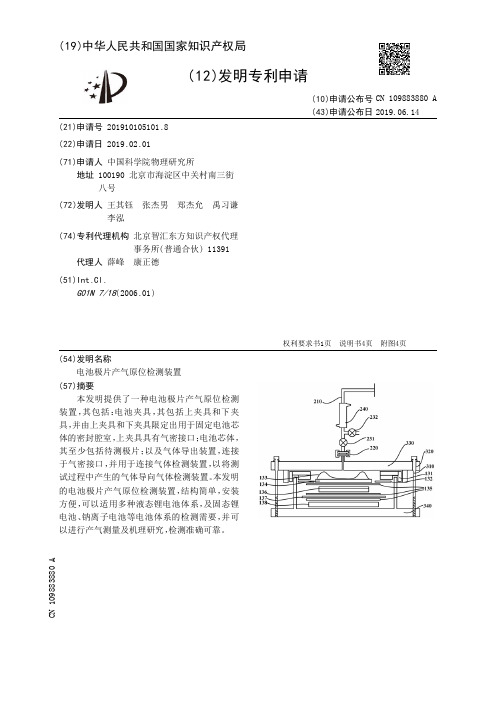

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910105101.8(22)申请日 2019.02.01(71)申请人 中国科学院物理研究所地址 100190 北京市海淀区中关村南三街八号(72)发明人 王其钰　张杰男　郑杰允　禹习谦　李泓　(74)专利代理机构 北京智汇东方知识产权代理事务所(普通合伙) 11391代理人 薛峰　康正德(51)Int.Cl.G01N 7/18(2006.01)(54)发明名称电池极片产气原位检测装置(57)摘要本发明提供了一种电池极片产气原位检测装置，其包括：电池夹具，其包括上夹具和下夹具，并由上夹具和下夹具限定出用于固定电池芯体的密封腔室，上夹具具有气密接口；电池芯体，其至少包括待测极片；以及气体导出装置，连接于气密接口，并用于连接气体检测装置，以将测试过程中产生的气体导向气体检测装置。

本发明的电池极片产气原位检测装置，结构简单，安装方便，可以适用多种液态锂电池体系，及固态锂电池、钠离子电池等电池体系的检测需要，并可以进行产气测量及机理研究，检测准确可靠。

权利要求书1页 说明书4页 附图4页CN 109883880 A 2019.06.14C N 109883880A权　利　要　求　书1/1页CN 109883880 A1.一种电池极片产气原位检测装置，其特征在于包括：电池夹具，其包括上夹具和下夹具，并由所述上夹具和所述下夹具限定出用于固定电池芯体的密封腔室，所述上夹具具有气密接口；所述电池芯体，其至少包括待测极片；以及气体导出装置，连接于所述气密接口，并用于连接气体检测装置，以将测试过程中产生的气体导向所述气体检测装置。

2.根据权利要求1所述的检测装置，其特征在于所述电池芯体包括：依次叠放的所述待测极片、电池隔膜、以及锂片，并且所述待测极片、所述电池隔膜、以及所述锂片之间分别被纤维膜分隔；并且所述密封腔内还灌注有电解液。

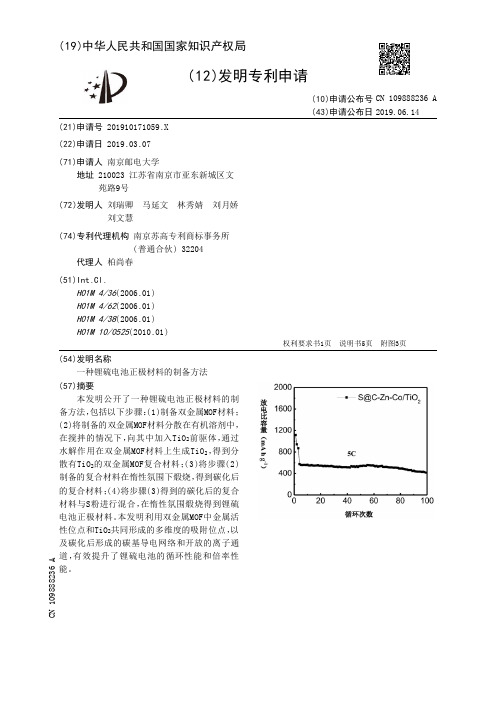

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910171059.X(22)申请日 2019.03.07(71)申请人 南京邮电大学地址 210023 江苏省南京市亚东新城区文苑路9号(72)发明人 刘瑞卿　马延文　林秀婧　刘月娇　刘文慧　(74)专利代理机构 南京苏高专利商标事务所(普通合伙) 32204代理人 柏尚春(51)Int.Cl.H01M 4/36(2006.01)H01M 4/62(2006.01)H01M 4/38(2006.01)H01M 10/0525(2010.01)(54)发明名称一种锂硫电池正极材料的制备方法(57)摘要本发明公开了一种锂硫电池正极材料的制备方法，包括以下步骤：(1)制备双金属MOF材料；(2)将制备的双金属MOF材料分散在有机溶剂中，在搅拌的情况下，向其中加入TiO 2前驱体，通过水解作用在双金属MOF材料上生成TiO 2，得到分散有TiO 2的双金属MOF复合材料；(3)将步骤(2)制备的复合材料在惰性氛围下煅烧，得到碳化后的复合材料；(4)将步骤(3)得到的碳化后的复合材料与S粉进行混合，在惰性氛围煅烧得到锂硫电池正极材料。

本发明利用双金属MOF中金属活性位点和TiO 2共同形成的多维度的吸附位点，以及碳化后形成的碳基导电网络和开放的离子通道，有效提升了锂硫电池的循环性能和倍率性能。

权利要求书1页 说明书5页 附图3页CN 109888236 A 2019.06.14C N 109888236A权　利　要　求　书1/1页CN 109888236 A1.一种锂硫电池正极材料的制备方法，其特征在于，包括以下步骤：(1)制备双金属MOF材料；(2)将制备的双金属MOF材料分散在有机溶剂中，在搅拌的情况下，向其中加入TiO2前驱体，通过水解作用在双金属MOF材料上生成TiO2，得到分散有TiO2的双金属MOF复合材料；(3)将步骤(2)得到的复合材料在惰性氛围下煅烧，得到碳化后的复合材料；(4)将步骤(3)得到的碳化后的复合材料与S粉进行混合，在惰性氛围下煅烧，得到锂硫电池正极材料。
