五自由度关节式机械手运动学分析及仿真

机器人手臂5种不同的运动组合 一般机器人手臂有3个自由度，即手臂的伸缩、左右回转和升降(或俯仰)运动。

手臂回转和升降运动是通过机座的立柱实现的，立柱的横向移动即为手臂的横移。

 手臂的各种运动通常由驱动机构和各种传动机构来实现。

手臂的 3 个自由度，可以有不同的运动(自由度)组合，通常可以将其设计成如图2-34 五种形式。

 ①圆柱坐标型 如图2-34(a)所示，这种运动形式是通过一个转动，两个移动，共三个自由度组成的运动系统，工作空间图形为圆柱形。

它与直角坐标型比较，在相同的工作空间条件下，机体所占体积小，而运动范围大。

 ②直角坐标型 如图2-34(b)所示，直角坐标型机器人，其运动部分由三个相互垂直的直线移动组成，其工作空间图形为长方体。

它在各个轴向的移动距离，可在各坐标轴上直接读出，直观性强，易于位置和姿态的编程计算，定位精度高、结构简单，但机体所占空间体积大、灵活性较差。

 ③球坐标型 如图2-34(c)所示，又称极坐标型，它由两个转动和一个直线移动所组成，即一个回转，一个俯仰和一个伸缩运动组成，其工作空间图形为一球体，它可以作上下俯仰动作并能够抓取地面上或较低位置的工件，具有结构紧凑、工作空间范围大的特点，但结构轻复杂。

 ④关节型 如图2-34(d)所示，关节型又称回转坐标型，这种机器人的手臂与人体上肢类似，其前三个关节都是回转关节，这种机器人一般由立柱和大小臂组成，立柱与六臂同形成肩关节，大臂与小臂间形成肘关节，可使大臂作回转运动θ1和使大管作俯仰摆动θ2，小臂作俯仰摆动θ3。

其特点是工作空间范围大，动作灵活，通用性强，能抓取靠近机座的物体。

 ⑤平面关节型 如图2-34(e)所示，采用两个回转关节和一个移动关节；两个回转关节控制前后、左右运动，而移动关节则实现上下运动，具工作空间的轨迹图形，它的纵截面为矩形的回转体，纵截面高为移动关节的行程长，两回转关节转角的大小决定回转体横截面的大小、形状、这种形式又称为SCARA型装配机器人。

《六自由度机械臂控制系统设计与运动学仿真》篇一一、引言六自由度机械臂，以其出色的灵活性、灵活的运动空间以及复杂的运动能力，在现代自动化工业和高端科技领域有着广泛的应用。

本篇论文旨在介绍一种六自由度机械臂控制系统的设计与运动学仿真。

通过详细阐述系统设计、控制策略以及运动学仿真结果，为六自由度机械臂的研发与应用提供理论依据和实验支持。

二、系统设计1. 硬件设计六自由度机械臂控制系统硬件主要包括机械臂本体、驱动器、传感器和控制单元等部分。

其中，机械臂本体采用串联式结构设计，通过六个关节的协调运动实现六自由度。

驱动器选用高性能直流无刷电机，并配备高精度减速器以提高控制精度。

传感器包括位置传感器、力传感器等，用于实时监测机械臂的状态和外部环境信息。

控制单元采用高性能微处理器，负责接收传感器信息、处理控制指令并输出控制信号。

2. 软件设计软件设计主要包括控制系统算法设计和人机交互界面设计。

控制系统算法包括运动规划、轨迹跟踪、姿态调整等模块，通过优化算法提高机械臂的运动性能和控制精度。

人机交互界面采用图形化界面设计，方便用户进行操作和监控。

三、控制策略1. 运动规划运动规划是六自由度机械臂控制系统的重要组成部分，主要任务是根据任务需求规划出合理的运动轨迹。

本系统采用基于规划的方法，通过预设的运动路径和速度参数，使机械臂按照规划的轨迹进行运动。

同时，采用动态规划算法对机械臂的运动进行实时调整，以适应外部环境的变化。

2. 轨迹跟踪轨迹跟踪是六自由度机械臂控制系统的核心部分，主要任务是使机械臂在运动过程中始终保持正确的姿态和位置。

本系统采用基于PID控制算法的轨迹跟踪策略，通过实时调整控制信号，使机械臂能够准确、快速地跟踪预设的轨迹。

同时，针对机械臂在运动过程中可能出现的扰动和误差，采用鲁棒性较强的控制策略进行优化。

四、运动学仿真为验证六自由度机械臂控制系统的设计效果和运动性能，我们进行了运动学仿真实验。

通过建立三维模型，模拟机械臂在不同任务下的运动过程，并分析其运动轨迹、姿态调整和速度变化等关键参数。

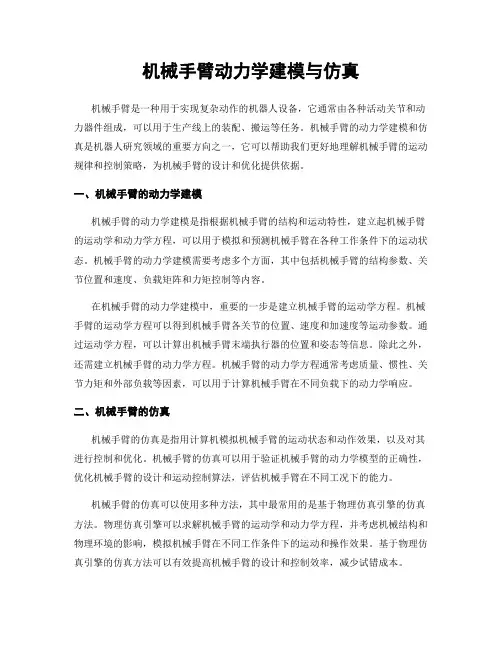

机械手臂动力学建模与仿真机械手臂是一种用于实现复杂动作的机器人设备，它通常由各种活动关节和动力器件组成，可以用于生产线上的装配、搬运等任务。

机械手臂的动力学建模和仿真是机器人研究领域的重要方向之一，它可以帮助我们更好地理解机械手臂的运动规律和控制策略，为机械手臂的设计和优化提供依据。

一、机械手臂的动力学建模机械手臂的动力学建模是指根据机械手臂的结构和运动特性，建立起机械手臂的运动学和动力学方程，可以用于模拟和预测机械手臂在各种工作条件下的运动状态。

机械手臂的动力学建模需要考虑多个方面，其中包括机械手臂的结构参数、关节位置和速度、负载矩阵和力矩控制等内容。

在机械手臂的动力学建模中，重要的一步是建立机械手臂的运动学方程。

机械手臂的运动学方程可以得到机械手臂各关节的位置、速度和加速度等运动参数。

通过运动学方程，可以计算出机械手臂末端执行器的位置和姿态等信息。

除此之外，还需建立机械手臂的动力学方程。

机械手臂的动力学方程通常考虑质量、惯性、关节力矩和外部负载等因素，可以用于计算机械手臂在不同负载下的动力学响应。

二、机械手臂的仿真机械手臂的仿真是指用计算机模拟机械手臂的运动状态和动作效果，以及对其进行控制和优化。

机械手臂的仿真可以用于验证机械手臂的动力学模型的正确性，优化机械手臂的设计和运动控制算法，评估机械手臂在不同工况下的能力。

机械手臂的仿真可以使用多种方法，其中最常用的是基于物理仿真引擎的仿真方法。

物理仿真引擎可以求解机械手臂的运动学和动力学方程，并考虑机械结构和物理环境的影响，模拟机械手臂在不同工作条件下的运动和操作效果。

基于物理仿真引擎的仿真方法可以有效提高机械手臂的设计和控制效率，减少试错成本。

三、机械手臂的控制策略机械手臂的控制策略是指确定机械手臂的运动轨迹和动作序列，以及控制机械手臂的动力输出和力矩控制方式等内容。

机械手臂的控制策略需要综合考虑机械手臂的结构和工作环境等因素，以实现高效、精准、安全的控制效果。

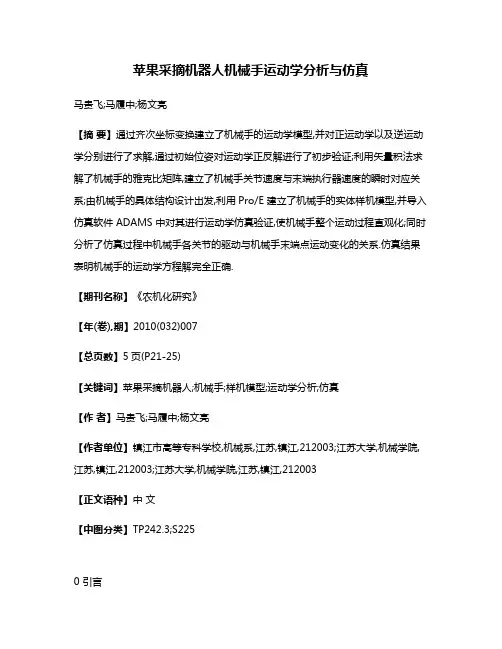

苹果采摘机器人机械手运动学分析与仿真马贵飞;马履中;杨文亮【摘要】通过齐次坐标变换建立了机械手的运动学模型,并对正运动学以及逆运动学分别进行了求解,通过初始位姿对运动学正反解进行了初步验证;利用矢量积法求解了机械手的雅克比矩阵,建立了机械手关节速度与末端执行器速度的瞬时对应关系;由机械手的具体结构设计出发,利用Pro/E 建立了机械手的实体样机模型,并导入仿真软件 ADAMS 中对其进行运动学仿真验证,使机械手整个运动过程直观化;同时分析了仿真过程中机械手各关节的驱动与机械手末端点运动变化的关系.仿真结果表明机械手的运动学方程解完全正确.【期刊名称】《农机化研究》【年(卷),期】2010(032)007【总页数】5页(P21-25)【关键词】苹果采摘机器人;机械手;样机模型;运动学分析;仿真【作者】马贵飞;马履中;杨文亮【作者单位】镇江市高等专科学校,机械系,江苏,镇江,212003;江苏大学,机械学院,江苏,镇江,212003;江苏大学,机械学院,江苏,镇江,212003【正文语种】中文【中图分类】TP242.3;S2250 引言我国苹果种植面积居世界首位，种植苹果已有3 000年多历史，直到目前收获作业都要靠人工完成，作业环境差、危险性高、既耗时又费力。

因此,发展机械化收获技术,研究开发苹果及其它果蔬采摘机器人,具有重要的意义。

自从1983年第1台西红柿采摘机器人在美国问世以来，采摘机器人的研制开发得到了很快发展，包括日本 Kondo-N 等人研制的西红柿采摘机器人、黄瓜采摘机器人、草莓采摘机器人等。

在国内，采摘机器人的研究才刚刚起步，上海交通大学正在进行黄瓜采摘机器人的研究，浙江大学对七自由度西红柿收获机械手进行了机构分析与优化设计研究[1]，中国农业大学对采摘机械手的视觉识别系统进行了研究，东北大学研制了林木球果采摘机器人。

国外已有一些国家开展了苹果采摘机器人的研究工作。

有关资料[8]表明，法国、韩国相继开展了苹果收获机器人研究，并试做了样机。

集成化：机械手将与其他设备集成，实现自 动化生产线
柔性化：机械手将具备更高的灵活性和适应 性，满足不同场景的需求
发展趋势分析
智能化：机械手将具备自主学习和 决策能力，提高工作效率
集成化：机械手将与其他设备集成， 实现自动化生产线
轻量化：机械手将采用更轻便的材 料和结构，提高运动速度和灵活性
环保化：机械手将采用环保材料和 节能技术，降低能耗和污染
传感器与反馈：设计合适的传感器，如位置传感器、力传 感器等，实现对机械手运动状态的实时监测与反馈
控制参数优化：通过实验和仿真，优化控制参数，提高 机械手的运动精度和稳定性
控制策略实现
01
控制算法：PID控制、模糊控制、 神经网络控制等
02
传感器：位置、速度、加速度等 传感器
03
驱动系统：电机、液压、气动等 驱动系统
并联型机械手：基于并联机构，适用 0 5 于高速、高精度的运动和操作任务
复合型机械手：结合多种机械手的 0 6的应用领域
01
工业自动化：用于生产 线上的物料搬运、装配、 焊接等操作
02
医疗领域：用于手术、 康复治疗、辅助诊断等
03
服务行业：用于餐厅、 酒店、商场等场所的服 务机器人
机械手可以提高生产效率，降低 人工成本，提高产品质量
机械手的分类
直角坐标机械手：基于直角坐标系， 0 1 适用于简单的搬运和装配任务
圆柱坐标机械手：基于圆柱坐标系， 0 2 适用于旋转和摆动任务
球坐标机械手：基于球坐标系，适 0 3 用于空间内的任意方向运动
关节型机械手：基于关节结构，适 0 4 用于复杂的运动和操作任务
发展趋势展望
智能化：机械手将具备 自主学习和决策能力， 提高工作效率

- II -

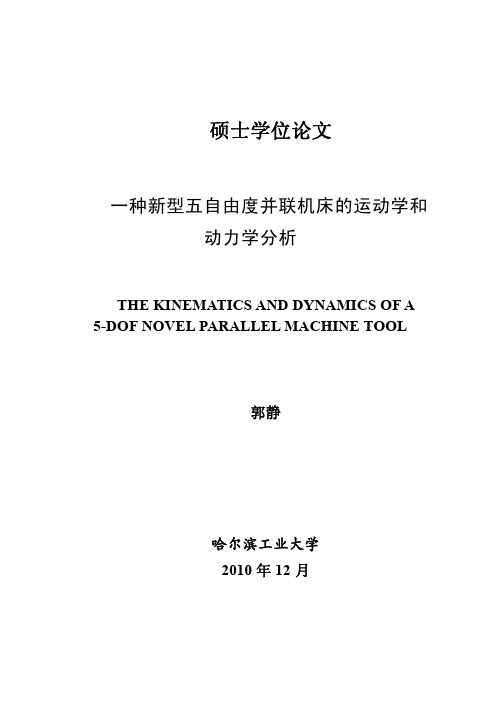

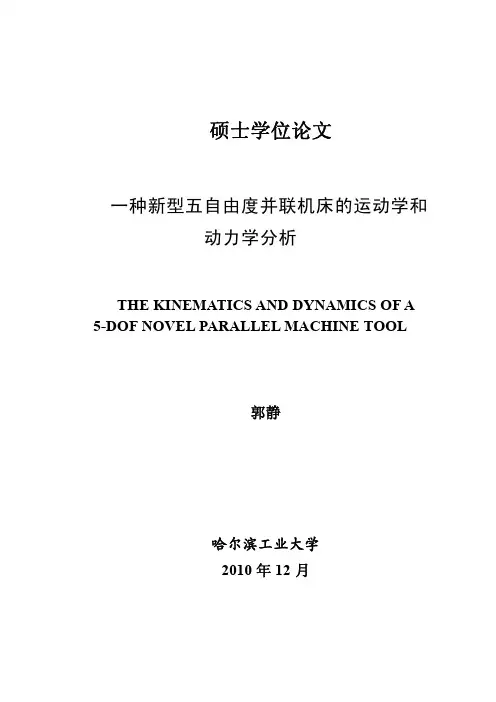

哈尔滨工业大学工学硕士学位论文
目
摘
录
要 ............................................................................................................. I
Abstract ............................................................................................................. II 第 1 章 绪论 ......................................................................................................1 1.1 课题背景及研究的目的和意义 ...............................................................1 1.2 并联机床的国内外研究现状 ...................................................................2 1.2.1 并联机床的发展和应用方面 .............................................................2 1.2.2 并联机床的理论研究方面 .................................................................4 1.3 课题主要研究内容 ....................................................................................6 第 2 章 运动学分析 ..........................................................................................7 2.1 引言 ...........................................................................................................7 2.2 机床构型确定 ............................................................................................7 2.3 机构位姿逆解 ............................................................................................8 2.3.1 坐标转换矩阵 .....................................................................................8 2.3.2 逆解方程的建立 .................................................................................9 2.4 速度和加速度分析 ..................................................................................13 2.4.1 速度分析和雅克比矩阵 ...................................................................13 2.4.2 加速度分析 .......................................................................................15 2.5 本章小结 .................................................................................................16 第 3 章 工作空间分析 ....................................................................................17 3.1 引言 .........................................................................................................17 3.2 工作空间的影响因素 ..............................................................................17 3.2.1 滑块极限行程约束 ...........................................................................17 3.2.2 运动副极限转角约束 .......................................................................18 3.2.3 杆件之间的干涉 ...............................................................................20 3.2.4 机构的奇异位形 ...............................................................................21 3.3 极坐标搜索法确定机床的工作空间 ......................................................22 3.3.1 工作空间的简介 ...............................................................................22 3.3.2 工作空间的降维描述 .......................................................................22 3.3.3 工作空间的极坐标搜索 ..................................................................25

机械手臂运动学分析及运动轨迹规划机械手臂是一种能够模仿人手臂运动的工业机器人，正因为它的出现，可以将传统的人工操作转变为高效自动化生产，大大提高了生产效率和质量。

而机械手臂的运动学分析和运动轨迹规划则是实现机械手臂完美运动的关键。

一、机械手臂运动学分析机械手臂的运动学分析需要从几何学和向量代数角度出发，推导出机械手臂的位姿、速度和加速度等运动参数。

其中，机械臂的位姿参数包括位置和姿态，位置参数表示机械臂末端在空间中的坐标，姿态表示机械臂在空间中的方向。

对于机械臂的位姿参数，一般采用欧拉角、四元数或旋转矩阵的形式描述。

其中，欧拉角是一种常用的描述方法，它将机械臂的姿态分解为绕三个坐标轴的旋转角度。

然而，欧拉角的局限性在于其存在万向锁问题和奇异性等问题，因此在实际应用中，四元数和旋转矩阵往往更为常用。

对于机械臂的运动速度和加速度，可以通过运动学方程求出。

运动学方程描述了机械臂末端的速度和加速度与机械臂各关节角度和速度之间的关系，一般采用梯度方程或逆动力学方程求解。

二、机械手臂运动轨迹规划机械手臂的运动轨迹规划是指通过预设规划点确定机械臂的运动轨迹，以实现机械臂的自动化运动。

运动轨迹的规划需要结合机械臂的运动学特性和运动控制策略，选择合适的路径规划算法和控制策略。

在机械臂运动轨迹规划中，最重要的是选择合适的路径规划算法。

常见的路径规划算法有直线插补、圆弧插补、样条插值等。

其中，直线插补最简单、最直接，但是在复杂曲线的拟合上存在一定的不足。

圆弧插补适用于弧形、曲线路径的规划，加工精度高，但需要计算机械臂末端的方向变化，计算复杂。

样条插值虽能够精确拟合曲线轨迹，但计算速度较慢，适用于对路径要求较高的任务。

除了选择合适的路径规划算法，机械臂运动轨迹规划中还需要采用合适的控制策略。

常用的控制策略包括开环控制和闭环控制。

开环控制适用于简单的单点运动，对于复杂的轨迹运动不太适用；而闭环控制可以根据机械臂末端位置的反馈信息及时调整控制器输出，适用于复杂轨迹运动。

机器人机械手臂运动学与动力学分析1.引言随着科技的不断进步，机器人技术已经广泛应用于生产制造、医疗卫生、军事防务等领域。

机器人的机械手臂是其重要组成部分，通过其灵活的运动能力，使机器人能够执行各种任务。

在机械手臂的设计和控制中，运动学和动力学是两个重要的方面。

本文将对机械手臂的运动学和动力学进行深入分析。

2.机械手臂的运动学机械手臂的运动学研究机器人手臂的位置和运动方式。

运动学分析通常包括正、逆运动学两个方面。

2.1 正运动学正运动学研究机器人手臂的运动学模型与其关节角度之间的关系。

对于n自由度的机械手臂，可以通过构建齐次变换矩阵的方法，将末端执行器的位置和姿态与关节角度联系起来。

2.2 逆运动学逆运动学研究机械手臂如何通过末端执行器的位置和姿态来确定关节角度。

逆运动学问题通常是非线性的，并且存在多解性。

通过使用几何方法、代数方法或数值方法，可以求解机械手臂的逆运动学问题。

3.机械手臂的动力学机械手臂的动力学研究机器人手臂受力和加速度之间的关系。

动力学分析可以帮助我们理解机械手臂的受力情况，为控制和优化机械手臂的运动提供基础。

3.1 机械手臂的运动方程机器人手臂的运动方程是描述手臂在特定坐标系下的加速度与外部力之间关系的方程。

通过运动方程，可以推导出机械手臂的动力学模型。

3.2 动力学优化动力学优化是基于机械手臂的动力学模型，通过优化算法来最小化手臂的能耗、提高执行效率或实现更加精确的运动。

通过对机械手臂的动力学特性进行深入分析，可以找到最佳的控制策略和参数设置。

4.机械手臂运动学与动力学的应用机器人机械手臂的运动学和动力学分析在实际应用中具有重要意义。

4.1 生产制造领域在生产制造领域，机械手臂的运动学和动力学分析可以帮助优化生产线的布局和工艺流程。

通过合理设计机械手臂的运动轨迹和力矩分配，可以实现高效率和高精度的自动化生产。

4.2 医疗卫生领域机械手臂在医疗卫生领域的应用越来越广泛，例如辅助手术机器人。

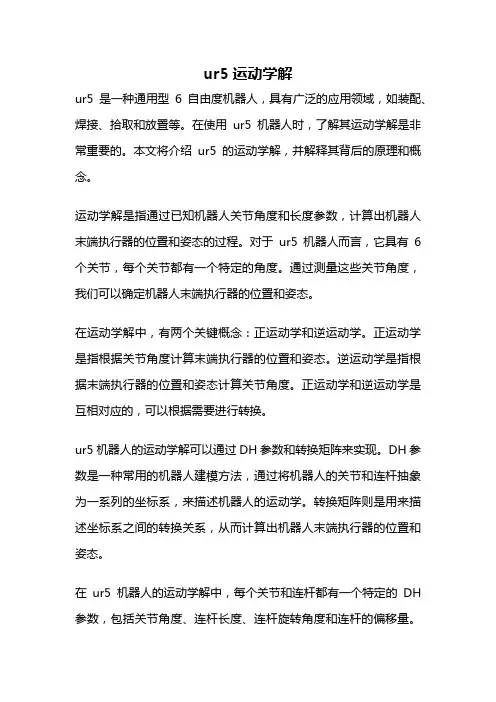

ur5运动学解ur5是一种通用型6自由度机器人，具有广泛的应用领域，如装配、焊接、拾取和放置等。

在使用ur5机器人时，了解其运动学解是非常重要的。

本文将介绍ur5的运动学解，并解释其背后的原理和概念。

运动学解是指通过已知机器人关节角度和长度参数，计算出机器人末端执行器的位置和姿态的过程。

对于ur5机器人而言，它具有6个关节，每个关节都有一个特定的角度。

通过测量这些关节角度，我们可以确定机器人末端执行器的位置和姿态。

在运动学解中，有两个关键概念：正运动学和逆运动学。

正运动学是指根据关节角度计算末端执行器的位置和姿态。

逆运动学是指根据末端执行器的位置和姿态计算关节角度。

正运动学和逆运动学是互相对应的，可以根据需要进行转换。

ur5机器人的运动学解可以通过DH参数和转换矩阵来实现。

DH参数是一种常用的机器人建模方法，通过将机器人的关节和连杆抽象为一系列的坐标系，来描述机器人的运动学。

转换矩阵则是用来描述坐标系之间的转换关系，从而计算出机器人末端执行器的位置和姿态。

在ur5机器人的运动学解中，每个关节和连杆都有一个特定的DH 参数，包括关节角度、连杆长度、连杆旋转角度和连杆的偏移量。

通过将这些参数代入DH参数表达式中，可以计算出每个关节之间的转换矩阵。

将这些转换矩阵相乘，即可得到整个机器人的正运动学解。

逆运动学解是根据末端执行器的位置和姿态来计算关节角度。

对于ur5机器人而言，逆运动学解并不是唯一的，存在多个解。

这是因为机器人的末端执行器可以通过不同的关节角度组合达到相同的位置和姿态。

因此，在实际应用中，需要根据具体要求选择合适的逆运动学解。

在计算逆运动学解时，可以使用数值方法或解析方法。

数值方法是通过迭代计算来逼近逆运动学解，通常是通过求解非线性方程组来实现。

解析方法则是直接求解逆运动学方程，得到关节角度的解析表达式。

对于ur5机器人而言，逆运动学解可以使用解析方法来计算，得到关节角度的解析表达式。

除了正运动学和逆运动学解，ur5机器人的运动学还涉及到雅可比矩阵和奇异性。

技术创新 29◊杭州师范大学钱江学院施嘉濠竺佳杰 孙滨鑫罗汉杰多自由度机械臂的设计以及运动仿真机器人具有高效率性以及高精准性， 物流搬运机器人成为近来的研究热点，机械臂作为搬运动作的直接执行机构是研究 的重点。

本文设计搭建了一款多关节型机械臂，使用舵机进行驱动，通过Arduino进行舵机控制。

通过D-H 法建立运动学方 程后运用MATLAB 的robotics Toolbox 工具包对机械臂进行运动学仿真，并后续研究 打下基础。

人类向智能现代化社会的飞跃式发展 得益于机器人技术的出现与成熟，机器人 技术的发展与成熟不断影响着我们的生产生活方式。

作为工业机器人的一个重要分 支，搬运机器人的发展研究对社会发展具有很大的积极意义。

国际机器人联合会 (International Federation of Robotics , IFR )根据不同的应用场合，将机器人分为三大 类叫工业机器人，主要应用于工业生产之 中；特种机器人，只在及其特殊的环境中 有所发挥；在家庭生活中为人类服务的家庭服务型机器人。

搬运机器人作为工业机器人这一大类中的一个重要分支，具有十 分宽广的研究前景。

既然是工业机器人的分支，那么机械臂的研究则成为了整个工业机器人研究的 重点。

机器人运动学分析是实现机器人运 动控制与轨迹规划的基础，其中正逆运动学分析是最基本的问题鷺而D-H 参数法X是常用的分析方法，运用MATLAB 软件仿 真可以模拟机器人的运动情况和动态特 性，验证建立的运动学模型，帮助研究人员了解机器人的工作空间的形态和极限,更加直观地显式机器人的运动情况，得到 从数据曲线和数据本身难以分析的很多重 要信息曲□1机械臂的搭建图1物流码垛机器人实物图用于搬运物体的机械臂种类繁多，不 同的结构应用与相适应的工作环境可以降低调式成本，缩点研究周期。

其中，多关节型是目前应用最为广泛的机械臂，所有关节都能进行转动，这种结构设计使得多关节型机械臂拥有其它类型机械臂无法比 拟的灵活度优势。

目录1前言 (1)1.1 设计题目的背景及目的 (1)1.2 概述 (1)1.3. 机械手发展简史 (2)1.5 机械手应用概况 (3)1.6 发展趋势 (4)2 工业机械手设计概述 (5)2.1机械手设计目的及意义 (5)2.2 本次机械手的设计内容 (5)3 设计要求及方案论证 (6)4总体设计及分析 (8)4.1 系统原理介绍 (8)4.2 系统结构论述 (9)4.2.1机械手结构设计的特点 (10)5机械手各部分设计及计算 (10)5.1驱动系统的选择 (10)5.2 机械手基座部分设计 (12)5.2.1机械手基座结构的设计原则 (12)5.2.2 基座部分的设计计算 (13)5.2.3计算传动装置的运动和动力参数 (16)5.2.4主要传动尺寸的确定 (16)5.3 机械手手臂部分设计及计算 (23)5.3.1机械手手臂结构设计的原则： (23)5.3.2机械手手腕部分设计及其计算 (32)6 直接示教轻动化设计 (36)7 总结 (37)参考文献 (38)谢辞 (39)1前言1.1 设计题目的背景及目的机器人是近30年来发展起来的一种高科技自动化生产设备。

机械手是机器人的一个重要分支。

它的特点是可通过变成完成各种预期的作业任务，在构造和性能上兼有人和机器各自的优点，尤其是体现了人的智能和适应性，机器作业的准确性和在各种环境完成作业的能力。

本设计完成了多自由度关节式机械手的运动方案设计和驱动方式选择，并对机座，手臂及末端执行器等机械装置进行了结构设计。

本次设计的内容是多自由度关节式机械手的结构设计，属于工业机械手机械部分设计，本次设计的机械手属于专业机械手，主要附属于某一主机，如自动机床或生产线上，用以解决机床的上下料及工件的传输等任务，动作比较单一，只能完成某些特定的任务。

1.2 概述机器人是一种人类很早就梦想制造的、具有仿生性且处处听命于人的自动化机器，它可以帮助人类完成很多危险、繁重、重复的体力劳动或者进入各种服务领域。

五自由度机械手的抓取设计的开题报告一、选题背景机械手在工业生产中广泛应用，作为重要的生产装置之一，抓取装置的设计和优化对于改善生产效率和质量具有重要作用。

机械手的抓取设计涉及到多方面知识，如机械设计、电气控制、运动规划等，因此需要跨学科综合考虑。

本课题旨在研究五自由度机械手的抓取设计，探究有效的抓取方式和优化方案，提高机械手的工作效率和灵活性。

二、选题意义随着人类工业生产的不断发展，机械手在各个领域中使用越来越广泛，例如物流、车间自动化、医疗等领域。

机械手抓取设计是机械手的关键技术之一，其设计优化可直接影响机械手的工作效率和产品质量等方面，在提高生产效益、降低生产成本和改进产品质量等方面均起着至关重要的作用。

因此，本课题的研究内容具有深远的学术意义和实际应用价值。

三、研究内容本课题的研究内容主要包括以下几个方面：1. 五自由度机械手的设计原理和运动学分析。

2. 机械手抓取方式的分析和分类，以及抓取方式的优缺点比较。

3. 基于视觉识别的机械手抓取设计方案研究。

4. 基于机器学习算法的机械手抓取设计方案研究。

5. 抓取力和控制策略的研究和优化。

6. 抓取效果的仿真和测试。

四、研究方法和技术路线本课题采用的研究方法主要包括文献调研、理论分析、仿真试验、实物测试等。

具体技术路线如下：1. 搜集机械手抓取方面的文献，理解机械手的抓取设计原理和相关技术。

2. 对五自由度机械手的运动学进行分析，建立机械手的数学模型。

3. 综合考虑机器视觉、深度学习等技术，在机械手上应用对抓取进行视觉识别，并设计抓取方案。

4. 训练机器学习模型，使用机器学习算法进行抓取优化。

5. 研究机械手的控制策略和控制器的设计，以实现更好的抓取效果和控制精度。

6. 进行仿真和实物测试，分析抓取效果。

五、预期成果通过本课题的研究，预期取得以下成果：1. 研究五自由度机械手的抓取设计，提出有效的抓取方案和优化策略。

2. 设计并实现了机器视觉和机器学习等相关算法，应用于机械手的抓取设计。

柔性机械手臂的建模与仿真分析引言柔性机械手臂是一种新兴的机器人技术，其具备高度柔性和精确控制的特点，广泛应用于各个领域，如工业制造、医疗护理和服务行业等。

本文将介绍柔性机械手臂的建模和仿真分析方法，以及其在实际应用中的意义。

一、柔性机械手臂的基本原理柔性机械手臂由柔性杆件和关节组成，其柔性杆件是通过弯曲、伸缩和扭转等形变实现运动。

为了实现精确控制，柔性机械手臂需要建模和仿真分析。

二、柔性机械手臂的建模方法1. 杆件建模：柔性机械手臂的杆件建模是建立其几何和物理属性的基础。

可以采用有限元方法对柔性杆件进行建模，通过划分杆件为小单元，并考虑其材料特性和几何形状，可以得到杆件的刚度和弯曲响应等信息。

2. 关节建模：柔性机械手臂的关节部分需要考虑其运动学和动力学特性。

可以通过旋转关节或弹性关节进行建模，在进行关节建模时，需要考虑其摩擦、阻尼和刚度等参数，并将其与杆件模型相连接。

三、柔性机械手臂的仿真分析方法1. 运动学分析：柔性机械手臂的运动学分析是确定其末端执行器位置和方向的过程。

可以通过数学建模和仿真分析获得机械手臂在不同关节角度下的末端位姿，进而实现路径规划和轨迹生成。

2. 动力学分析：柔性机械手臂的动力学分析是研究其运动过程中产生的力和扭矩等参量的过程。

通过动力学建模和仿真分析，可以得到机械手臂的运动学及动力学性能指标，为控制策略的设计提供依据。

3. 控制策略设计：柔性机械手臂的控制策略设计是实现精确控制和运动规划的关键。

可以采用PID控制、自适应控制和模糊控制等方法，通过仿真分析确定最佳的控制参数，并进行实时控制系统的设计和调试。

四、柔性机械手臂的应用意义柔性机械手臂在工业制造、医疗护理和服务行业等领域具有广泛的应用前景。

在工业制造领域，柔性机械手臂可以实现精准装配和柔性生产，提高生产效率和质量；在医疗护理领域，柔性机械手臂可以实现精确的手术操作和康复治疗，为患者提供更好的医疗服务；在服务行业，柔性机械手臂可以代替人工完成一些重复性和危险的工作，提高工作效率和安全性。

多自由度机械系统的运动分析与控制在现代工程领域中，多自由度机械系统的应用日益广泛，从复杂的工业机器人到精密的航空航天设备，从汽车的悬挂系统到医疗设备的运动机构，都离不开对多自由度机械系统的深入研究。

对这类系统的运动分析与控制是实现其高效、精确和可靠运行的关键。

多自由度机械系统，简单来说，就是由多个能够相对运动的部件组成，每个部件的运动都会相互影响，从而形成一个复杂的整体运动。

要理解和掌握这样的系统，首先需要对其运动学和动力学特性进行分析。

运动学分析主要关注系统中各个部件的位置、速度和加速度之间的关系，而不考虑引起这些运动的力。

在多自由度机械系统中，这往往涉及到复杂的数学模型和计算。

以一个简单的机械臂为例，它可能由多个关节和连杆组成。

要确定机械臂末端执行器在空间中的位置和姿态，就需要通过一系列的坐标变换和矩阵运算来求解。

这不仅需要扎实的数学基础，还需要对机械系统的结构有清晰的认识。

动力学分析则更进一步，它考虑了作用在系统上的力和力矩以及由此产生的运动。

这对于设计控制系统、预测系统的性能以及优化系统的结构都至关重要。

例如，在设计一个用于搬运重物的机械手臂时，必须了解手臂在承受不同重量和运动状态下所受到的各种力和力矩，以确保其结构强度和稳定性，同时也为控制算法的设计提供基础。

在对多自由度机械系统进行运动分析之后，接下来就是控制的问题。

控制的目标是使系统按照预定的轨迹和性能要求运动。

常见的控制方法包括经典控制、现代控制和智能控制等。

经典控制方法，如 PID 控制，以其简单易懂和实用性在工业中得到了广泛的应用。

PID 控制器通过对误差（实际输出与期望输出之间的差异）的比例、积分和微分运算来调整控制输入，从而使系统的输出接近期望的值。

然而，对于多自由度机械系统这样的复杂对象，经典控制方法往往难以达到理想的控制效果，特别是当系统存在非线性、时变和不确定性等因素时。

现代控制理论，如状态空间法和最优控制，为多自由度机械系统的控制提供了更强大的工具。

机械手运动仿真实验报告一、机械手结构组成（简图）①为机械手底座②为机械臂1③为机械臂2④为机械臂3a、b、c为转动副，机械臂实现3自由度运动二、机械手运动学方程推导绘图框及转动副夹角：绘图框大小为400X400转动副a：anglea转动副b：angleb转动副c：anglec机械手运动范围：机械臂1长度50，机械臂2长度100，机械臂3长度50。

三个关节可实现360度旋转。

故机械臂运动范围为以半径为200的圆内。

机械手底座：X：(150,200)Y：(250,200)机械臂1：X1：(200,200)Y1：((200+ 50 * cos(anglea*3.1415926/180)),(200-50 * sin(anglea*3.1415926/180)))机械臂2：X2：((200+ 50 * cos(anglea*3.1415926/180)),(200-50* sin(anglea*3.1415926/180)))Y2：((200 + 50 * cos(anglea*3.1415926/180)+100 * cos(angleb*3.1415926/180)), (200 - 50 * sin (anglea*3.1415926/180)-100* sin(angleb*3.1415926/180)))机械臂3：X3：((200 + 50 * cos(anglea*3.1415926/180)+100 * cos(angleb*3.1415926/180)), (200 - 50 * sin (angLea*3.1415926/180)-100* sin(angleb*3.1415926/180)))Y3：( (200 + 50 * cos(anglea*3.1415926/180)+100 * cos(angleb*3.1415926/180)+50 * cos(anglec *3.1415926/180)), (200 - 50 * sin(anglea*3.1415926/180)-100* sin(angleb*3.1415926/180)-50 * sin(anglec*3.1415926/180)))三、机械手运动仿真程序编写（关键函数代码）pWnd->Invalidate();pWnd->UpdateWindow() ;pDC->Rectangle(0,0,400,400);DrawRobotBase();DrawRobotMemberBar1(m_fanglea);DrawRobotMemberBar2(m_fanglea, m_fangleb);DrawRobotMemberBar3(m_fanglea, m_fangleb, m_fanglec);//绘制底座及其颜色代码void CDrawRobotDlg::DrawRobotBase(){CPen SuiyiPen;SuiyiPen.CreatePen(PS_SOLID,Wide,RGB(hong, lv, lan));CPen *oldPen;oldPen = pDC->SelectObject(&SuiyiPen);pDC->MoveTo(150,200);pDC->LineTo(250,200);pDC->SelectObject(oldPen);DeleteObject(SuiyiPen) ;}//绘制杆1void CDrawRobotDlg::DrawRobotMemberBar1(float anglea){pDC->MoveTo(200,200);pDC->LineTo(int(200+ 50 * cos(anglea*3.1415926/180)),int(200-50 * sin(anglea*3.1415926/180)));}//绘制杆2void CDrawRobotDlg::DrawRobotMemberBar2(float anglea,float angleb){pDC->MoveTo(int(200+ 50 * cos(anglea*3.1415926/180)),int(200-50* sin (anglea*3.1415926/180)));pDC->LineTo(int(200 + 50 * cos(anglea*3.1415926/180)+100 * cos(angleb *3.1415926/180)),int(200 - 50 * sin(anglea*3.1415926/180)-100* sin(angleb*3.1415926/180)));}//绘制杆3void CDrawRobotDlg::DrawRobotMemberBar3(float anglea, float angleb, float anglec){pDC->MoveTo(int(200 + 50 * cos(anglea*3.1415926/180)+100 * cos(angleb *3.1415926/180)),int(200 - 50 * sin(anglea*3.1415926/180)-100* sin(angleb*3.1415926/180)));pDC->LineTo(int(200 + 50 * cos(anglea*3.1415926/180)+100 * cos(angleb *3.1415926/180)+50 * cos(anglec*3.1415926/180)),int(200 - 50 * sin(anglea*3.1415926/180)-100* sin(angleb*3.1415926/180)-50* sin(anglec*3.1415926 /180)));}//转动副a加减角度按钮代码void CDrawRobotDlg::OnButton 1(){m_fanglea = m_fanglea + 1 ;UpdateData(FALSE);Invalidate(FALSE) ;}void CDrawRobotDlg::OnButton2(){m_fanglea = m_fanglea - 1 ;UpdateData(FALSE);Invalidate(FALSE) ;}//转动副b加减角度按钮代码void CDrawRobotDlg::OnButton3(){m_fangleb = m_fangleb + 1 ;UpdateData(FALSE);Invalidate(FALSE) ;}void CDrawRobotDlg::OnButton4(){m_fangleb = m_fangleb - 1 ;UpdateData(FALSE);Invalidate(FALSE) ;}//转动副c加减角度按钮代码void CDrawRobotDlg::OnButton5(){m_fanglec = m_fanglec + 1 ;UpdateData(FALSE);Invalidate(FALSE) ;}void CDrawRobotDlg::OnButton6(){m_fanglec = m_fanglec - 1 ;UpdateData(FALSE);Invalidate(FALSE) ;}//机械臂1启动按钮代码void CDrawRobotDlg::OnButton7(){AfxBeginThread(MoveThreada, this) ; }//机械臂2启动按钮代码void CDrawRobotDlg::OnButton8(){AfxBeginThread(MoveThreadb, this) ; }//机械臂3启动按钮代码void CDrawRobotDlg::OnButton9(){AfxBeginThread(MoveThreadc, this) ; }//机械臂1旋转代码UINT CDrawRobotDlg::MoveThreada(void *parama) {CDrawRobotDlg *pDlga = (CDrawRobotDlg*)parama ;while(1){pDlga->m_fanglea = pDlga->m_fanglea + 1 ;pDlga->Invalidate(FALSE) ;Sleep(100) ;}return 0 ;}//机械臂2旋转代码UINT CDrawRobotDlg::MoveThreadb(void *paramb) {CDrawRobotDlg *pDlgb = (CDrawRobotDlg*)paramb ;while(1){pDlgb->m_fangleb = pDlgb->m_fangleb + 1 ;pDlgb->Invalidate(FALSE) ;Sleep(100) ;}return 0 ;}//机械臂3旋转代码UINT CDrawRobotDlg::MoveThreadc(void *paramc) {CDrawRobotDlg *pDlgc = (CDrawRobotDlg*)paramc ;while(1){pDlgc->m_fanglec = pDlgc->m_fanglec + 1 ;pDlgc->Invalidate(FALSE) ;Sleep(100) ;}return 0 ;}//更新按钮代码void CDrawRobotDlg::OnButtonRefresh0(){UpdateData(TRUE);Invalidate(FALSE) ;}四、软件界面截图与说明界面左边为演示界面，右边为数据输入界面及运行按钮。
