机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环，是进行机械设计、制造和加工的基础。

在机械制图过程中，图样表示是一种重要的交流工具，能够准确传达设计意图，并作为制造和加工的参考。

本文将介绍机械制图中常用的图样表示法，包括常见的线型、符号和尺寸标注等内容，并对其应用进行说明。

2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。

在机械制图中，常用的线型有实线、虚线、点线和粗实线等，用于表示不同的物体或特征。

符号在机械制图中起到标记的作用，用于表示特定的物理或功能性元素。

常见的符号包括圆、长方形、箭头等，用于表示轴、孔、切割和焊接等。

尺寸标注是机械制图中非常重要的环节，用于规定零件的几何尺寸。

尺寸标注通常使用箭头和数字表示，以标明零件各个方向的尺寸。

3. 常见图样表示法3.1 线型在机械制图中，常用的线型有实线、虚线、点线和粗实线等。

实线用于表示实体物体或实际物理特征，虚线用于表示隐藏或不可见的物体或特征，点线用于表示给定的尺寸或长度，粗实线用于表示切割或焊接等特殊情况。

以下是常见线型的示例：•实线: 实线用于表示实际物体和特征。

例如，机床的外形通常用实线表示。

•虚线: 虚线用于表示隐藏或不可见的物体或特征。

例如，在机械装配图中，虚线用于表示零件之间的连接。

•点线: 点线用于表示给定的尺寸或长度。

例如，在零件图中，点线用于表示孔的直径或长度。

•粗实线: 粗实线用于表示切割或焊接等特殊情况。

例如，在焊接装配图中，粗实线用于表示焊接的地方。

3.2 符号在机械制图中，符号用于标记特定的物理或功能性元素。

不同的符号代表着不同的物体或特征。

以下是一些常见的机械制图符号示例：•圆: 圆通常用于代表轴的位置或孔的位置。

例如，在轴的图样中，一个圆代表轴的截面。

•长方形: 长方形通常用于代表零件的外形。

例如，在零件图样中，一个长方形代表零件的轮廓。

•箭头: 箭头通常用于表示方向。

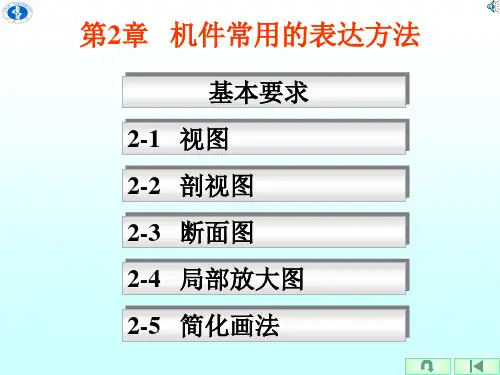

第2章机件常用的表达方法基本要求2-1 视图2-2 剖视图2-3 断面图2-4 局部放大图2-5 简化画法基本要求2-1 视图一、基本视图二、向视图三、局部视图四、斜视图一、基本视图1. 六个基本视图的形成2. 基本投影面的展开方法3. 六个基本视图的投影规律4.六个基本视图之间的方位关系5.按投影关系配置的视图一律不标注视图名称6.向视图必须标注视图名称及投影方向1. 六个基本视图的形成机件向基本投影面投影所得的视图，称为基本视图。

国家标准中规定正六面体的六个面为基本投影面．将机件放在六面体中．然后向各基本投影面进行投影、即得到六个基本视图。

2. 基本投影面的展开方法基本投影面的展开方法：V 面不动，其它各投影面按图中箭头所指方向转至与V面共面位置。

3. 六个基本视图的投影规律基本视图的投影规律：主、俯、后、仰四个视图长对正；主、左、后、右四个视图高平齐；俯、左、仰、右四个视图宽相等。

4. 六个基本视图的方位对应关系靠近主视图的一边为物体的后面远离主视图的一边为物体的前面物体的上面物体的下面物体的左面物体的右面5. 按投影关系配置的视图一律不标注视图名称(右视图)(仰视图)(后视图)6. 向视图必须标注视图名称或投射方向A AC B C B国标规定：在完整、清晰地表达机件各部分形状的前提下，力求制图简便；视图一般只画出机件的可见部分，必要时才画出其不可见部分。

阀体的主视图和轴测图二、向视图向视图是可以自由配置的视图。

向视图必须进行标注。

三、局部视图局部视图的画法与标注局部视图的画法与标注B AB A四、斜视图压紧杆的三视图和斜视图的形成压紧杆的斜视图和局部视图配置方式一压紧杆的斜视图和局部视图配置方式二压紧杆的三视图和斜视图的形成V正垂面问题的提出A（a）压紧杆的三视图（b）倾斜结构斜视图的形成A CB BAC 斜视图和局部视图一般按投影关系配置允许将斜视图的主要中心线或轮廓线旋转到水平或垂直位置2-2 剖视图一、剖视图的概念和画法二、剖视图的种类三、剖切面的种类一、剖视图的概念和画法1. 问题的提出2. 基本概念3. 剖视图的画法4. 剖面符号5. 剖视图的标注6. 画剖视图时应该注意的问题1. 问题的提出压盖的两视图当机件的内部形状较复杂时．视图上就会出现虚线与实线交错、重叠，从而影响了图形的清晰，同时也不便于标注尺寸。

机械制图各种视图的画法1. 简介机械制图是机械工程领域中非常重要的一项技术。

在进行机械设计和制造过程中，机械制图可以帮助工程师准确地传达设计意图，并提供给制造人员进行实际制造的依据。

其中，各种视图是机械制图的基本组成部分，本文将介绍机械制图中各种视图的画法。

2. 正视图正视图是机械制图中最常见的一种视图，是从物体正面所观察到的视图。

在绘制正视图时，需要将物体主要轮廓线以及重要的细节线条准确表达出来。

正视图常常用于展示物体的外形和主要特征，帮助人们更好地理解物体的结构和功能。

以下是绘制正视图的步骤：影面上，通常位于图纸的右上角。

2.绘制主要轮廓线：根据物体的尺寸和形状，在正视图投影面上绘制物体的主要轮廓线。

通常可以使用直线连接物体的各个角点，并使用曲线来表达物体的曲面特征。

3.添加细节线条：根据设计要求和需要，可以在正视图上添加一些重要的细节线条，例如孔洞、切割等。

3. 俯视图俯视图是从物体上方所观察到的视图，可以展示物体的顶面结构和特征。

绘制俯视图的方法与绘制正视图类似，唯一的区别在于投影面的不同。

以下是绘制俯视图的步骤：影面上，通常位于图纸的左上角。

2.绘制主要轮廓线：根据物体的尺寸和形状，在俯视图投影面上绘制物体的主要轮廓线。

与正视图类似，可以使用直线和曲线来表达物体的各个角点和曲面特征。

3.添加细节线条：根据需要，在俯视图上添加一些细节线条，例如孔洞、突起等。

4. 左视图和右视图左视图和右视图是从物体的左侧和右侧所观察到的视图，可以展示物体的侧面结构和特征。

绘制左视图和右视图的步骤与绘制正视图和俯视图类似，唯一的区别在于投影面的不同。

以下是绘制左视图和右视图的步骤：1.确定左视图和右视图的位置：左视图和右视图分别位于机械制图纸上的左视图和右视图投影面上，通常位于图纸左侧和右侧。

2.绘制主要轮廓线：根据物体的尺寸和形状，在左视图和右视图投影面上绘制物体的主要轮廓线。

3.添加细节线条：根据需要，在左视图和右视图上添加一些细节线条。
