频谱分析原理
频谱分析是一种广泛应用于信号处理和波谱分析的方法，用于研究信号在频域上的特性和分布。
它通过将信号从时域转换为频域，从而能够得到信号在不同频率上的能量分布情况。
频谱分析的核心原理是傅里叶变换。
傅里叶变换能够将一个信号表示为一组离散的频谱成分，这些成分描述了信号在不同频率下的振幅和相位。
频谱分析所得到的频谱图可以清晰地显示出信号中各个频率成分的大小和强度，帮助人们理解信号的频率特性。
在频谱分析中，一般使用离散傅里叶变换（DFT）或快速傅里叶变换（FFT）算法来计算信号的频谱。
通过将信号分成一段段小的时间窗口，在每个时间窗口内对信号进行傅里叶变换，可以得到该时间窗口内的频谱信息。
然后将所有时间窗口内的频谱信息进行叠加和平均处理，最终得到整个信号的频谱图。
频谱图通常以频率为横轴，以振幅或能量为纵轴进行表示。
在频谱图中，可以根据不同的需求选择线性频谱或对数频谱，以更好地展示信号的特性。
通过分析频谱图，可以判断信号中的主要频率成分、频域特征、噪声干扰等信息，对信号处理和系统设计等方面都具有重要的应用价值。
总之，频谱分析通过傅里叶变换将信号从时域转换为频域，揭示了信号在不同频率下的特性和分布。
它是一种强大的工具，被广泛应用于信号处理、通信、音频处理、振动分析等领域，在理论研究和实际应用中都有着重要的地位和作用。
将时域信号变换至频域加以分析的方法称为频谱分析。
频谱分析的目的是把复杂的时间历程波形，经过傅里叶变换分解为若干单一的谐波分量来研究，以获得信号的频率结构以及各谐波和相位信息。
测试信号的频域分析是一种将信号的幅度，相位或能量转换为频率坐标轴，然后分析其频率特性的分析方法。
也称为频谱分析。
对信号进行频谱分析以获得更多有用的信息，例如获得动态信号中的频率分量和频率分布范围，以及获得每个频率分量的振幅分布和能量分布，从而获得主振幅和能量分布。
应用：
由时间函数求频谱函数的傅里叶变换公式就是将该时间函数乘以以频率为系数的指数函数之后，在从负无限大到正无限大的整个区间内，对时间进行积分，这样就得到了与这个时间函数对应的，以频率为自变量的频谱函数。
频谱函数是信号的频域表示方式。
根据上述傅里叶变换公式，可以求出常数(直流信号)的频谱函数为频域中位于零频率处的一个冲激函数，表示直流信号就是一个频率等于零的信号。
与此相反，冲激函数的频谱函数等于常数，表示冲激函数含有无限多个、频率无限密集的正弦成分。
同样的，单个正弦波的频谱函数就是频域中位于该正弦波频率处的一对冲激函数。
利用傅里叶变换的方法对信号进行分解，并按频率展开，使其成为频率的函数，进而在频率域中对信号进行研究和处理的一种过程，称为频谱分析。
目的：
将信号在时间域中的波形转变为频率域的频谱，进而可以对信号的信息作定量解释。
数据分析知识：如何进行数据分析的频谱分析频谱分析是一种非常重要的数据分析方法，它可以用于分析某个信号的频率分布情况。
相信很多人在学习数据分析的时候都会经过这个环节，但是频谱分析并不是一件简单的事情，需要结合数学、信号处理等多个领域的知识深入理解。
本文将详细介绍频谱分析的定义和原理，并通过实例演示如何运用Python实现频谱分析。
一、什么是频谱分析？频谱分析是一种通过将信号在频域（即频率域）上的特征进行分析，来获取信号特征的方法。
频谱分析通常用于把研究对象与干扰等振荡源进行分离，而不是像时域研究那样直接看信号或数据的波形。
在信号处理中，频谱是一个可见、可分析的物理量。
频谱分析的结果可以使得我们分析信号的频率分布情况，从而了解信号的特征。
二、频域与时域在分析频谱之前，我们需要先了解频域和时域的概念。
时域：时域是指研究对象在时间上的变化规律。
通常研究对象都是随着时间变化而变化的。
在时域中，我们可以直接观察研究对象的时间变化规律。
比如在音乐中，我们听到的是随着时间变化的声音，这就属于时域。
频域：频域是指研究对象在频率上的变化规律。
频率是一个物理量，表示研究对象的某个特征在一定时间内的变化次数。
在频域中，我们可以观察研究对象在不同频率下的变化情况。
比如在音乐中，我们可以分析乐曲中各个音符的频率，并进行频谱分析。
三、傅里叶变换傅里叶变换是频谱分析的重要数学基础。
傅里叶变换可以将一个时域中的信号转换成频域信号。
其原理是将研究对象在时域上的信号转换为在频域上的信号，从而得出频域的特征。
傅里叶变换是频域分析的基石，是频谱分析的关键，对于数据分析具有很大的意义。
四、Python实现频谱分析现在，我们用Python实现一个简单的频谱分析。
首先，我们需要安装必要的库。
```pythonimport numpy as npimport matplotlib.pyplot as pltfrom scipy.fftpack import fft```接下来，我们构造一个时域信号。
采集信号的频谱分析1. 引言频谱分析是一种重要的信号处理技术，它可以帮助我们理解信号的频域特性。
在现代通信领域和无线电频谱监测中，采集信号的频谱分析是一项关键的工作。
频谱分析可以帮助我们识别信号的不同频率成分，并从中提取有用的信息。
本文将介绍频谱分析的基本原理、常用的采集方法以及一些相关的应用领域。
2. 频谱分析的基本原理频谱分析是将信号从时域转换到频域的过程。
在时域中，信号被表示为随时间变化的波形；而在频域中，信号被表示为不同频率成分的强度和相位。
常用的频谱分析方法包括傅里叶变换（Fourier Transform）和快速傅里叶变换（Fast Fourier Transform，FFT）。
傅里叶变换是一种数学变换，它能将信号从时域转换到频域。
快速傅里叶变换是傅里叶变换的一种高效算法，能够快速计算信号的频谱。
在频谱分析中，我们使用频谱图来表示信号的频谱。
频谱图通常以频率为横轴，信号强度为纵轴，用于直观地展示不同频率成分的能量分布。
3. 采集信号的方法采集信号的频谱分析需要使用合适的设备和方法。
以下是常用的采集信号的方法：3.1 信号接收器信号接收器是一种用于接收信号并将其转化为电信号的设备。
根据需要采集的信号类型不同，可以选择不同类型的信号接收器，如无线电接收器、音频接收器等。
3.2 采样率采样率是指在单位时间内采集信号的样本数。
在频谱分析中，较高的采样率能够提供更精确的频谱信息，但也会增加数据处理的复杂性和成本。
根据信号的带宽和分辨率要求，选择合适的采样率非常重要。
3.3 采样深度采样深度是指每个样本的比特数，决定了每个样本的精度。
较大的采样深度能够提供更高的分辨率，但也会增加数据存储和传输的需求。
根据信号的动态范围和精度要求，选择适当的采样深度是必要的。
3.4 采集时间采集时间是指采集信号所需的时间长度。
较长的采集时间可以提供更准确的频谱信息，但也会增加采集的时间和资源。
根据应用需求和实际情况，选择合适的采集时间是必要的。

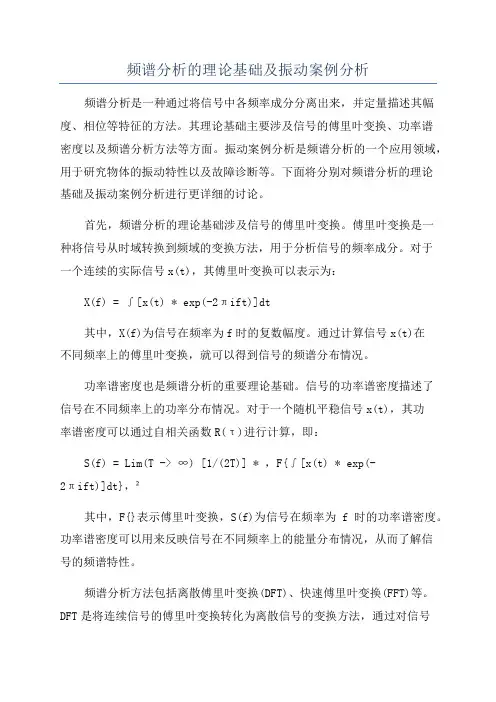

频谱分析的理论基础及振动案例分析频谱分析是一种通过将信号中各频率成分分离出来，并定量描述其幅度、相位等特征的方法。
其理论基础主要涉及信号的傅里叶变换、功率谱密度以及频谱分析方法等方面。
振动案例分析是频谱分析的一个应用领域，用于研究物体的振动特性以及故障诊断等。
下面将分别对频谱分析的理论基础及振动案例分析进行更详细的讨论。
首先，频谱分析的理论基础涉及信号的傅里叶变换。
傅里叶变换是一种将信号从时域转换到频域的变换方法，用于分析信号的频率成分。
对于一个连续的实际信号x(t)，其傅里叶变换可以表示为：X(f) = ∫[x(t) * exp(-2πift)]dt其中，X(f)为信号在频率为f时的复数幅度。
通过计算信号x(t)在不同频率上的傅里叶变换，就可以得到信号的频谱分布情况。
功率谱密度也是频谱分析的重要理论基础。
信号的功率谱密度描述了信号在不同频率上的功率分布情况。
对于一个随机平稳信号x(t)，其功率谱密度可以通过自相关函数R(τ)进行计算，即：S(f) = Lim(T -> ∞) [1/(2T)] * ，F{∫[x(t) * exp(-2πift)]dt}，²其中，F{}表示傅里叶变换，S(f)为信号在频率为f时的功率谱密度。
功率谱密度可以用来反映信号在不同频率上的能量分布情况，从而了解信号的频谱特性。
频谱分析方法包括离散傅里叶变换(DFT)、快速傅里叶变换(FFT)等。
DFT是将连续信号的傅里叶变换转化为离散信号的变换方法，通过对信号进行采样和截断来获得有限长度的离散信号，进而进行频谱分析。
FFT是DFT的一种高效实现方法，能够快速计算信号的频谱。
振动案例分析是频谱分析的一个重要应用领域，主要用于研究物体的振动特性以及故障诊断。
在实际工程中，振动往往是由于机械结构的不平衡、不稳定或者故障引起的。
频谱分析方法可以通过分析振动信号的频谱特性，进一步判断振动是否正常以及故障的类型和原因。
频谱分析技术及其在通信领域中的应用随着科技的发展，无线通信技术的应用越来越广泛。
为了更好地利用频段资源，保障通信的稳定性和安全性，频谱分析技术得到了广泛关注和应用。
本文将简要介绍频谱分析技术的基本原理以及其在通信领域中的应用。
一、频谱分析技术的基本原理频谱分析是指对信号的频谱特征进行分析和识别的一种技术，主要通过将信号进行频谱变换，同时在时间和频率域上对信号进行分析和识别。
频谱分析技术的基本原理是傅里叶变换，其可以将时域的信号转化为以频域为自变量的函数。
在实际应用中，频谱分析主要包括以下几种方式：1.时域采样：将信号从时域中采样出一定点数的样本，然后通过傅里叶变换将其转换到频域中进行分析。
2.频域分析：将频域信号进行傅里叶变换，得到幅度谱和相位谱等频谱信息。
3.功率谱估计：主要是通过信号的自相关函数和互相关函数，计算出信号的功率谱密度。
4.低通滤波器：利用低通滤波器对高频信号进行滤波，得到信号的基频成分。
通过以上手段得到的信号频谱，可以获得信号的频率、幅度、相位、谐波等一系列特征参数。
这些特征参数可以被广泛地应用于频段规划、通信干扰检测等领域。
二、频谱分析技术在通信领域中的应用1.频段规划无线电通信需要占用一定的频率资源，因此频段规划是通信业务部署的关键之一。
频谱分析技术可以对现有的频率资源进行分析，实现对频段的规划和管理，以达到多个无线通信系统之间相互协调和资源共享的目的。
例如，很多地区的2G、3G和4G通信网络之间存在一定重叠，频谱分析技术可以针对这种情况进行分析，优化频段的资源配置和使用，最终使无线通信系统之间达到最优的协调。
2.通信干扰检测通信干扰是无线通信中常见的问题，特别是在频谱资源稀缺的情况下，无线通信系统之间相互干扰的问题愈发严重。
频谱分析技术可以帮助检测无线通信系统中出现的各种通信干扰，具体包括以下三种：（1）自然干扰：指由于自然因素引起的信号干扰，例如雷电、电磁辐射等。
（2）人为干扰：指由于工业设备、家庭电器、广播电视台等人为因素引起的干扰。

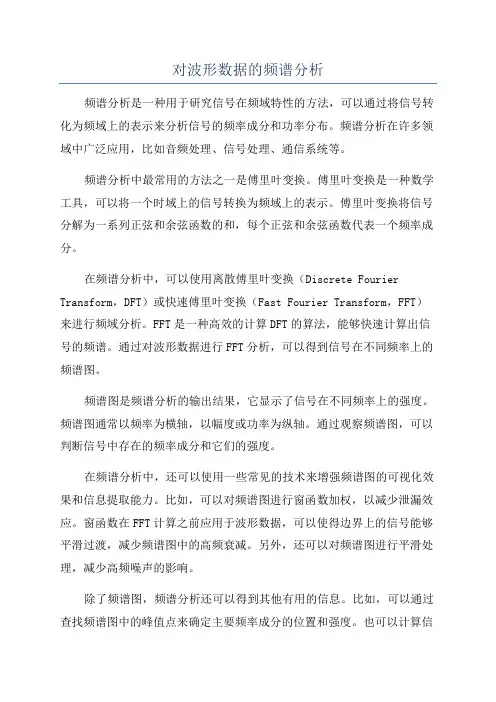

对波形数据的频谱分析频谱分析是一种用于研究信号在频域特性的方法，可以通过将信号转化为频域上的表示来分析信号的频率成分和功率分布。
频谱分析在许多领域中广泛应用，比如音频处理、信号处理、通信系统等。
频谱分析中最常用的方法之一是傅里叶变换。
傅里叶变换是一种数学工具，可以将一个时域上的信号转换为频域上的表示。
傅里叶变换将信号分解为一系列正弦和余弦函数的和，每个正弦和余弦函数代表一个频率成分。
在频谱分析中，可以使用离散傅里叶变换（Discrete Fourier Transform，DFT）或快速傅里叶变换（Fast Fourier Transform，FFT）来进行频域分析。
FFT是一种高效的计算DFT的算法，能够快速计算出信号的频谱。
通过对波形数据进行FFT分析，可以得到信号在不同频率上的频谱图。
频谱图是频谱分析的输出结果，它显示了信号在不同频率上的强度。
频谱图通常以频率为横轴，以幅度或功率为纵轴。
通过观察频谱图，可以判断信号中存在的频率成分和它们的强度。
在频谱分析中，还可以使用一些常见的技术来增强频谱图的可视化效果和信息提取能力。
比如，可以对频谱图进行窗函数加权，以减少泄漏效应。
窗函数在FFT计算之前应用于波形数据，可以使得边界上的信号能够平滑过渡，减少频谱图中的高频衰减。
另外，还可以对频谱图进行平滑处理，减少高频噪声的影响。
除了频谱图，频谱分析还可以得到其他有用的信息。
比如，可以通过查找频谱图中的峰值点来确定主要频率成分的位置和强度。
也可以计算信号的功率谱密度（PSD），用于描述信号在不同频率上的功率分布情况。
功率谱密度可以用于确定信号的能量集中在哪些频率范围内。
频谱分析还可以应用于其他一些信号处理的任务中，比如滤波和频率域修复。
通过对信号的频谱图进行滤波操作，可以滤除不需要的频率成分，从而实现信号去噪或者信号增强的效果。
频率域修复则是将频谱图中被噪声或干扰破坏的部分进行插值或估计，从而恢复信号的完整性。
数字信号处理中的频谱分析算法数字信号处理（Digital Signal Processing，DSP）是一门将连续时间的信号转换为离散时间的信号，并在数字域中进行信号处理的技术。
频谱分析是DSP中的重要任务之一，它用来研究信号的频率特性，在通信、音频处理、图像处理等领域有着广泛的应用。
本文将介绍几种常见的频谱分析算法，它们分别是傅里叶变换、离散傅里叶变换、快速傅里叶变换和功率谱密度估计。
1. 傅里叶变换（Fourier Transform）傅里叶变换是频谱分析中最基本的工具之一。
它能将时域信号转换为频域信号，将信号表示为一系列正弦和余弦函数的和，从而揭示了信号的频率分量。
傅里叶变换的数学表达式为：F(w) = ∫[f(t)e^(-iwt)]dt其中，F(w)是信号在频域上的表示，f(t)是信号在时域上的表示，e^(-iwt)是复指数函数。
2. 离散傅里叶变换（Discrete Fourier Transform，DFT）离散傅里叶变换是傅里叶变换在离散时间域上的推广。
由于数字系统中信号是离散采样得到的，因此必须使用离散傅里叶变换进行频谱分析。
离散傅里叶变换的计算复杂度较高，通常采用快速傅里叶变换算法进行高效计算。
3. 快速傅里叶变换（Fast Fourier Transform，FFT）快速傅里叶变换是一种高效计算离散傅里叶变换的算法。
通过利用傅里叶变换的对称性和周期性，FFT算法将计算复杂度降低到O(NlogN)，使得频谱分析在实时系统中具备了可能。
4. 功率谱密度估计（Power Spectrum Density Estimation）功率谱密度（Power Spectrum Density，PSD）是频谱分析的重要指标之一，它反映了信号各个频段的功率强度。
而在实际应用中，往往无法直接计算功率谱密度，需要通过估计算法得到近似值。
常见的功率谱密度估计算法有周期图谱法、自相关法、Burg方法、Yule-Walker 方法等。

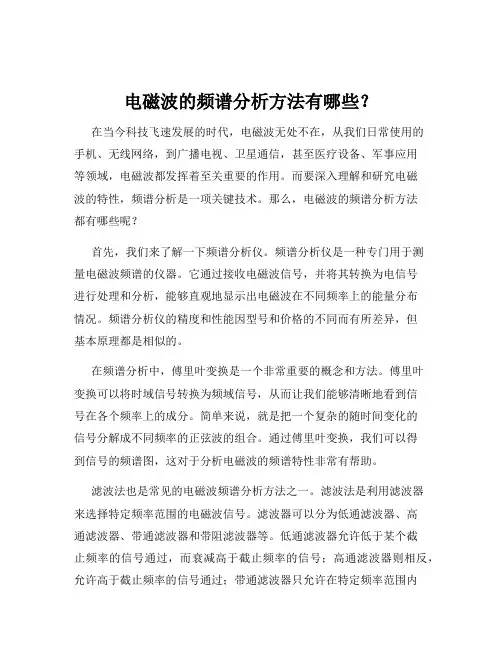

电磁波的频谱分析方法有哪些？在当今科技飞速发展的时代，电磁波无处不在，从我们日常使用的手机、无线网络，到广播电视、卫星通信，甚至医疗设备、军事应用等领域，电磁波都发挥着至关重要的作用。
而要深入理解和研究电磁波的特性，频谱分析是一项关键技术。
那么，电磁波的频谱分析方法都有哪些呢？首先，我们来了解一下频谱分析仪。
频谱分析仪是一种专门用于测量电磁波频谱的仪器。
它通过接收电磁波信号，并将其转换为电信号进行处理和分析，能够直观地显示出电磁波在不同频率上的能量分布情况。
频谱分析仪的精度和性能因型号和价格的不同而有所差异，但基本原理都是相似的。
在频谱分析中，傅里叶变换是一个非常重要的概念和方法。
傅里叶变换可以将时域信号转换为频域信号，从而让我们能够清晰地看到信号在各个频率上的成分。
简单来说，就是把一个复杂的随时间变化的信号分解成不同频率的正弦波的组合。
通过傅里叶变换，我们可以得到信号的频谱图，这对于分析电磁波的频谱特性非常有帮助。
滤波法也是常见的电磁波频谱分析方法之一。
滤波法是利用滤波器来选择特定频率范围的电磁波信号。
滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
低通滤波器允许低于某个截止频率的信号通过，而衰减高于截止频率的信号；高通滤波器则相反，允许高于截止频率的信号通过；带通滤波器只允许在特定频率范围内的信号通过；带阻滤波器则衰减特定频率范围内的信号。
通过合理选择和组合不同类型的滤波器，我们可以对电磁波进行频谱分析和筛选。
另外，相干检测法在电磁波频谱分析中也有广泛的应用。
相干检测是利用参考信号与输入信号进行相干处理，从而提取出信号的频谱信息。
这种方法具有较高的灵敏度和精度，特别适用于微弱信号的频谱分析。
除了上述方法，还有时域测量法。
时域测量法是通过直接测量电磁波信号在时间域上的特性，然后通过数学处理得到频谱信息。
例如，通过测量电磁波信号的上升时间、下降时间、脉冲宽度等参数，可以推断出其频谱范围。
常见故障频谱分析
一、定义
频谱分析是一种分析、检测和诊断电力系统故障的有效手段，通过观测电力系统的电磁特性，可以对发生故障的时间、原因和位置进行准确的定位。
它采用的技术是根据电力系统中各部件的声发射特性，来识别不同类型的故障模式，从而判断出可能的故障原因。
二、常见故障
1、绝缘故障：绝缘故障是引起电力系统故障最为常见的原因，包括熔断器烧毁、绝缘老化、绝缘污染等。
绝缘故障的频谱分析表明，绝缘故障频率最高的是在低频（20kHz以下）和中频（100kHz以下）区间，频率在20kHz和100kHz之间存在一定的差异。
2、过温故障：过温故障包括变压器、电容器等部件温度过高，频谱分析表明，过温故障的频率一般在低频（20kHz以下）和中频（100kHz以下）区间，其频率峰值介于20kHz和100kHz之间。
3、频率冲击故障：频率冲击故障是指电力系统中的其中一种故障发生，导致系统的频率发生冲击性变化，这种变化释放的频谱频率介于
50kHz和500kHz之间，并且由一组近似的波形组成。
4、绕组损坏故障：绕组损坏包括变压器的线圈、电容器、高压器件等损坏。
频谱分析表明，绕组损坏故障的频率以及幅值在50kHz和
100kHz之间，且有较大的幅值波动。
Matlab 信号处理工具箱 帮助文档 谱估计专题翻译：无名网友 & Lyra频谱分析Spectral estimation （谱估计）的目标是基于一个有限的数据集合描述一个信号的功率（在频率上的）分布。
功率谱估计在很多场合下都是有用的，包括对宽带噪声湮没下的信号的检测。
从数学上看，一个平稳随机过程n x 的power spectrum （功率谱）和correlation sequence （相关序列）通过discrete-time Fourier transform （离散时间傅立叶变换）构成联系。
从normalized frequency （归一化角频率）角度看，有下式()()j mxx xx m S R m eωω∞-=-∞=∑注：()()2xx S X ωω=，其中()/2/21limN j n n N n N X x e Nωω→∞=-=∑πωπ-<≤。
其matlab近似为X=fft(x,N)/sqrt(N)，在下文中()L X f 就是指matlab fft 函数的计算结果了使用关系2/s f f ωπ=可以写成物理频率f 的函数，其中s f 是采样频率()()2/sjfm f xx xxm S f R m eπ∞-=-∞=∑相关序列可以从功率谱用IDFT 变换求得：()()()/22//22sss f jfm f j m xx xx xx sf S e S f e R m d df f πωππωωπ--==⎰⎰序列n x 在整个Nyquist 间隔上的平均功率可以表示为()()()/2/202ss f xx xx xx sf S S f R d df f ππωωπ--==⎰⎰ 上式中的()()2xx xx S P ωωπ=以及()()xx xx sS f P f f = 被定义为平稳随机信号n x 的power spectral density (PSD)（功率谱密度） 一个信号在频带[]1212,,0ωωωωπ≤<≤上的平均功率可以通过对PSD 在频带上积分求出[]()()211212,xxxx P P d P d ωωωωωωωωωω--=+⎰⎰从上式中可以看出()xx P ω是一个信号在一个无穷小频带上的功率浓度，这也是为什么它叫做功率谱密度。
频谱分析的工作原理及应用1. 工作原理频谱分析是一种将时域信号（波形）转换为频域信号（频谱）的方法。
它通过对信号的频谱进行分析，可以揭示信号的频率、幅度、相位等特征，从而帮助我们更好地了解信号的性质和行为。
频谱分析的工作原理主要基于以下两个重要的数学概念：1.1 傅里叶变换傅里叶变换是把一个连续时间域信号转换为连续频率域信号的过程，可以将信号分解为一系列不同频率的正弦和余弦函数的叠加。
傅里叶变换的数学表达式为：$$X(f) = \\int_{-\\infty}^{\\infty} x(t)e^{-i2\\pi ft} dt$$其中，x(t)是时域信号，X(f)是频域信号，f是频率。
1.2 快速傅里叶变换快速傅里叶变换（FFT）是一种高效的算法，用于将离散时间域信号转换为离散频率域信号。
FFT 通过将信号划分为多个子信号进行计算，然后合并得到频谱。
快速傅里叶变换的数学表达式为：$$X(k) = \\sum_{n=0}^{N-1} x(n)e^{-i2\\pi kn/N}$$其中，x(n)是离散时间域信号，X(k)是离散频率域信号，k是频率的索引，N 是信号的长度。
快速傅里叶变换是频谱分析中最常用的算法，能够快速、准确地计算信号的频谱。
2. 应用频谱分析在众多领域中具有广泛的应用。
以下是几个常见的应用领域：2.1 通信领域在通信领域中，频谱分析被广泛应用于信号的调制与解调、信道估计、误码率分析等方面。
通过对信号的频谱进行分析，可以了解信号的频率分布情况，从而优化通信系统的设计与性能。
2.2 电力系统在电力系统中，频谱分析可以用于电力质量监测与分析。
通过对电力信号的频谱进行分析，可以判断电力系统中是否存在谐波、电压波动、频率偏差等问题，从而优化电力系统的运行。
2.3 音频与音乐领域在音频与音乐领域中，频谱分析可以用于音频信号的处理与分析。
通过对音频信号的频谱进行分析，可以提取信号中的音调、音频特征等信息，实现音频合成、音频识别等应用。
一、实验目的1. 理解频谱分析的基本原理和方法；2. 掌握FFT（快速傅里叶变换）在频谱分析中的应用；3. 分析不同信号在时域和频域的特性；4. 学习利用MATLAB进行频谱分析。
二、实验原理频谱分析是信号处理中的重要手段，通过对信号的频谱进行分析，可以了解信号的频率成分、能量分布等信息。
傅里叶变换是频谱分析的核心，它可以将信号从时域转换为频域，揭示信号的频率特性。
FFT是一种高效的傅里叶变换算法，它可以将N点的DFT计算复杂度从O(N^2)降低到O(NlogN)，在信号处理领域得到广泛应用。
三、实验内容1. 实验一：时域信号与频域信号的关系（1）利用MATLAB生成一个简单的正弦波信号，观察其时域波形和频谱；（2）改变正弦波的频率和幅度，观察时域波形和频谱的变化；（3）分析正弦波信号的频率成分和能量分布。
2. 实验二：利用FFT进行频谱分析（1）利用MATLAB生成一个含有多个频率成分的复合信号；（2）对复合信号进行FFT变换，观察其频谱；（3）分析复合信号的频率成分和能量分布；（4）对比不同FFT点数对频谱分析结果的影响。
3. 实验三：窗函数对频谱分析的影响（1）利用MATLAB生成一个矩形窗和汉宁窗，观察它们的时域波形；（2）对信号进行矩形窗和汉宁窗处理，分别进行FFT变换；（3）比较两种窗函数对频谱分析结果的影响。
四、实验结果与分析1. 实验一结果与分析实验结果显示，正弦波信号的时域波形为周期性的正弦波形，其频谱为离散的频率成分，频率为正弦波的频率。
改变正弦波的频率和幅度，时域波形和频谱相应地发生变化。
2. 实验二结果与分析实验结果显示，复合信号的频谱为多个频率成分的叠加，通过FFT变换可以清晰地观察到各个频率成分。
对比不同FFT点数对频谱分析结果的影响，FFT点数越多，频谱分辨率越高，但计算复杂度也随之增加。
3. 实验三结果与分析实验结果显示，矩形窗和汉宁窗的时域波形具有不同的形状，对信号进行窗函数处理可以降低边缘效应，提高频谱分析精度。
示波器的频谱分析原理和方法示波器是一种用于观察和分析电信号的重要仪器。
它通过测量电压随时间的变化来显示电信号的波形，但有时候我们还需要了解信号的频率分布情况。
而频谱分析就是一种常用的方法，可以将时域波形转换为频域谱线，帮助我们更好地理解信号的频率特性。
本文将详细介绍示波器的频谱分析原理和方法。
一、频谱分析原理频谱分析原理是基于信号的傅里叶变换理论。
傅里叶变换可以将时域信号转换为频域信号，即将信号的波形分解为一系列正弦波的叠加。
而频谱分析的目的就是通过傅里叶变换将信号的频率分布表达出来，从而更好地了解信号的频率特性。
在示波器中，频谱分析是通过FFT（快速傅里叶变换）算法来实现的。
FFT是一种高效的离散傅里叶变换算法，能够在较短的时间内计算出信号的频谱。
二、频谱分析方法1. 单频模式在单频模式下，示波器会将信号分解为所有频率成分的幅度和相位信息。
这个模式适用于分析单一频率的周期性信号，如正弦波或方波。
通过观察信号的频域谱线，我们可以直观地看到信号的频率、幅度等特征。
2. 存储模式示波器的存储模式允许我们捕获并存储输入信号的波形数据，并进行离线分析。
在存储模式下，示波器会采集和保存一段时间内的信号数据，然后通过FFT算法将信号转换为频域谱线。
这个模式特别适用于非周期性信号或者复杂的波形分析。
通过存储模式，我们可以更详细地观察信号的频率分布情况，并进行更深入的分析。
3. 联合模式某些示波器还提供了联合模式，可以同时显示信号的时域波形和频域谱线。
联合模式可以帮助我们更好地对比和理解信号的时域和频域特性。
三、使用示波器进行频谱分析的步骤1. 连接信号源首先，将待分析的信号源与示波器连接。
可以通过探头或者外部信号源将信号输入示波器的输入端口。
2. 设置示波器的相关参数根据需要，设置示波器的时间基准、触发模式、探头增益等参数。
这些参数会影响示波器的采样率和精度，进而影响到频谱分析的准确性。
3. 选择适当的频谱分析模式根据待分析的信号特性，选择适当的频谱分析模式。
一、频谱分析概念频谱是指一个时域的信号在频域下的表示方式，可以针对信号进行傅里叶变换而得，所得的结果会是以分别以幅度及相位为纵轴，频率为横轴的两张图，不过有时也会省略相位的信息，只有不同频率下对应幅度的资料。
有时也以“幅度频谱”表示幅度随频率变化的情形，“相位频谱”表示相位随频率变化的情形。
简单来说，频谱可以表示一个信号是由哪些频率的弦波所组成，也可以看出各频率弦波的大小及相位等信息。
频谱分析是一种将复噪声号分解为较简单信号的技术。
许多物理信号均可以表示为许多不同频率简单信号的和。
找出一个信号在不同频率下的信息（可能是幅度、功率、强度或相位等）的作法就是频谱分析。
信号若随着时间变化，且可以用幅度来表示，都有其对应的频谱。
包括可见光（颜色）、音乐、无线电波、振动等都有这様的性质。
当这些物理现象用频谱表示时，可以提供一些此信号产生原因的相关信息。
例如针对一个仪器的振动，可以借由其振动信号频谱的频率成分，推测振动是由哪些元件所造成。
二、频谱分析过程：频谱分析是一种将复噪声号分解为较简单信号的技术。
许多物理信号均可以表示为许多不同频率简单信号的和。
找出一个信号在不同频率下的信息（可能是幅度、功率、强度或相位等）的作法就是频谱分析。
频谱分析可以对整个信号进行。
不过有时也会将信号分割成几段，再针对各段的信号进行频谱分析。
周期函数。
最适合只考虑一个周期的信号来进行频谱分析。
傅里叶分析中有许多分析非周期函数时需要的数学工具。
一个函数的傅里叶变换包括了原始信号中的所有信息，只是表示的型式不同。
因此可以用反傅里叶变换重组原始的信号。
若要完整的重组原始信号，需要有每个频率下的幅度及其相位，这些信息可以用二维向量、复数、或是极座标下的大小及角度来表示。
在信号处理中常常考虑幅度的平方，也就是功率，所得的就是功率谱密度。
实际上，大部分的仪器及软件都用快速傅里叶变换来产生频谱的信号。
快速傅里叶变换是一种针对采样信号计算离散傅里叶变换的数学工具，可以近似傅里叶变换的结果。
频谱分析频谱分析简介频谱分析是一种将复噪声号分解为较简单信号的技术。
许多物理信号均可以表示为许多不同频率简单信号的和。
找出一个信号在不同频率下的信息的作法就是频谱分析。
将信号源发出的信号强度按频率顺序展开，使其成为频率的函数，并考察变化规律，称为频谱分析。
运用傅里叶级数或傅里叶变换，就能实现把时间域信号变换成频率域信号，称为信号的频率描述或称为频谱分析。
频谱分析仪简介频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。
它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。
现代频谱分析仪能以模拟方式或数字方式显示分析结果，能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。
仪器内部若采用数字电路和微处理器，具有存储和运算功能;配置标准接口，就容易构成自动测试系统。
频谱分析仪简介频谱分析仪是对无线电信号进行测量的必备手段，是从事电子产品研发、生产、检验的常用工具。
因此，应用十分广泛，被称为工程师的射频万用表。
频谱分析仪原理频谱分析仪系统主要的功能是在频域里显示输入信号的频谱特性，频谱分析仪依信号处理方式的不同，一般有两种类型，即时频谱分析仪与扫描调谐频谱分析仪。
即时频率分析仪的功能为在同一瞬间显示频域的信号振幅，其工作原理是针对不同的频率信号而有相对应的滤波器与检知器，再经由同步的多工扫描器将信号传送到CRT萤幕上，其优点是能显示周期性杂散波的瞬间反应，其缺点是价昂且性能受限於频宽范围，滤波器的数目与最大的多工交换时间。
最常用的频谱分析仪是扫描调谐频谱分析仪，其基本结构类似超外差式接收器，工作原理是输入信号经衰减器直接外加到混波器，可调变的本地振荡器经与CRT同步的扫描产生器产生随时间作线性变化的振荡频率，经混波器与输入信号混波降频后的中频信号(IF)再放大，滤波与检波传送到CRT的垂直方向板，因此在CRT的纵轴显示信号振幅与频率的对应关系。
频谱分析利用傅里叶变换的方法对振动的信号进行分解，并按频率顺序展开，使其成为频率的函数，进而在频率域中对信号进行研究和处理的一种过程，称为频谱分析。
怎样进行频谱分析：利用频谱分析仪进行测量，输入信号不能有失真，因此要按特定应用的要求设置频谱分析仪和优化测量步骤，以达到最好的技术指标。
下面的测量提示对这些步骤有详细的说明。
1. 选择最好的分辨率带宽 (RBW)必须认真考虑分辨率带宽 (RBW)的设置，因为他关系到频谱成分的分离，适宜的噪声基底的设置和信号的解调。
通过低电平信号的测量，可以看到使用窄RBW的优点。
在使用窄RBW时，频谱分析仪显示出较低的平均噪声级 (DANL)，且动态范围增加，灵敏度有所改进。
在图3中，把RBW从100kHz改变到10kHz 将能更好地分辨-95dBm的信号。
但并非任何情况都是最窄的RBW最好。
对于调制信号，RBW一定要设置得足够宽，使它能将信号边带包括在内。
如果忽略这一点，测量将是极不精确的。
窄RBW设置的一项重要缺点是扫频速度。
更宽的RBW设置在给定频率范围内允许更快的扫频。
图4和图5比较了在200MHz频率范围内，10kHz和 3kHzRBW的扫频时间。
一定要知道RBW 选择时所必须的基本权衡因素，使得用户在明白哪些参数最为重要的时候，给以适当的优化。
但在权衡不可避免时，现代频谱分析仪可为您提供弱化，甚至消除这些因素的方法。
通过使用数字信号处理，频谱分析仪在实现更精确的测量的同时还提供更高的速度，即使是使用窄RBW。
2. 改进测量精度在进行任何测量前，必须了解有哪些可以改进幅度和频率测量精度的技术。
自校准功能可用来产生误差校正系数 (例如幅度改变—分辨率带宽)，分析仪随后用它校正测量数据，得到更好的幅度测量结果，并使您能在测量过程中更灵活地改变控制。
当被测装置接到经校准的分析仪时，信号传输网络可能会使感兴趣信号减弱或变形，必须在测量中排除这一影响，见图6。
一种方法是使用分析仪的内置幅度校正功能，一个信号源以及一个功率表。
图7给出了一个对DUT信号产生衰减的信号传输网络的频率响应。
为消除这一有害效应，可在测量范围内若干存在问题的频率点上测量信号传输网络的衰减或增益。
幅度校正给出频率—幅度表，用直线连接这些点得到“校正”波形，然后按这些校正值对输入信号进行偏置。
在图8 中，信号传输网络不需要的衰减和增益已从测量中消除，从而得到更精确的幅度测量结果。
在现代频谱分析仪中，您可直接保存天线、电缆和其它设备的不同校正系数，因此每次设置改变时不必再校准。
进行更精确频率测量的一种方法是用频谱分析仪中的频率计数器，它可以去除许多频率不确定度，如跨度。
频率计数器记录IF 信号中的过零次数，再通过已知的频率偏置(来自转换链中本地震荡部分) 计数作修正。
总测量不确定度是频谱分析仪中各种不确定度之和。
如果某些控制量，如RF 衰减器设置，分辨率带宽或基准电平等，其变化可以保存，那么就可排除改变这些控制量时的不确定度，从而把总测量不确定度减到最小。
因此在数字化IF 的高性能频谱分析仪中，不会因改变RBW 而增加误差。
3. 优化低电平测量的灵敏度频谱分析仪对低电平信号的测量能力受限频谱分析仪内部产生的噪声。
分析仪设置将影响低电平信号的灵敏度。
例如图9, 显示了一个被分析仪噪声基底淹没的50 MHz信号。
为测量这一低电平信号，必须通过最小化输入衰减、压窄滤波器的分辨率带宽 (RBW) 和使用前置放大器这些方法改进频谱分析仪的灵敏度。
这些技术能有效减小显示平均噪声级(DANL)，从而突出该低电平信号。
增加输入衰减器衰减程度将减小到达输入混频器的信号。
由于频谱分析仪的噪声产生在输入衰减器之后，因此衰减器设置会影响信噪比 (SNR)。
如果引入增益，对输入衰减器的衰减变化进行补偿，显示上的实际信号就保持不变。
但显示的噪声级会随IF 增益而异，它反映了输入衰减器设置的变化引起的SNR的变化。
因此为了降低DANL，就必须把输入衰减减到最小。
混频器输出处的放大器接着放大被衰减的信号，以保持屏幕相应位置信号的峰值。
除了放大输入信号外，分析仪中的噪声也同样被放大，从而造成频谱分析仪DANL 的上升。
然后这一再次放大的信号通过RBW 滤波器。
压窄RBW 滤波器带宽，使较低的噪声能量到达分析仪的包络检波器，从而降低分析仪的DANL。
图10 示出DANL 的逐次降低。
上面的迹线是经最小化分辨率带宽和使用功率平均后出现在噪声基底之上的信号。
下面一条迹线为使用最小衰减时的情况。
第3条迹线使用了对数功率平均，它把噪声本底再降低2.5 dB，这对于极灵敏的测量是非常有用的。
为实现最高灵敏度，必须使用具有低噪声和高增益的前置放大器。
如果该放大器有足够高的增益 (在连接前置放大器时分析仪上显示的噪声至少增加10 dB)，那么前置放大器和分析仪组合的噪声基底将由放大器的噪声特性确定。
许多情况下都需要测量被测装置上的寄生信号，以保证信号载波落在特定幅度和频率“模板”内。
现代频谱分析仪提供电子的限制线能力，它把迹线数据与一组幅度和频率 (或时间) 参数相比较。
如果被考察的信号落在限制线边界内，显示屏 (Agilent 分析仪) 上就出现PASSMARGIN或PASS LIMIT。
如果信号落在限制线边界外，显示屏上就出现FAIL MARGIN 或FAIL LIMIT，如图11 所示的寄生信号。
4. 为失真测量优化动态范围与信号测量相关的一个问题是区别较大的基调信号与较小的失真产物的能力。
频谱分析仪的动态范围规定了频谱分析仪辨别信号和失真、信号和噪声或信号与相位噪声的最大能力范围。
在测量信号和失真时，混频器电平决定了频谱分析仪的动态范围。
对动态范围进行优化的混频器电平，由频谱分析仪的2次谐波失真、三阶交调失真和显示平均噪声级 (DANL)确定。
可根据这些指标绘制内部产生的失真和噪声与混频器电平的关系图。
图12标出了-40dBm混频器电平处-75dBc 2次谐波失真点，-30dBm混频器电平处-85dBc三阶失真点，以及10kHz RBW 时的-110dBm 噪声本底。
2次谐波失真线的斜率为1，因为混频器基波电平每增加1dB，SHD要增加2dB。
但由于失真是由基波与失真分量之差确定，因此其变化仅 1dB。
同样，绘出的三阶失真的斜率为2。
对于混频器电平每1dB的变化，三阶分量改变3dB，即相对为2dB。
通过把混频器电平设置在二阶或三阶失真等于噪声基底处，即可得到最大的二阶和三阶动态范围，图中标出了了相应的混频器电平。
必须通过压窄分辨率带宽增加动态范围。
如图13所示，当RBW设置从10kHz 降到1kHz 时，动态范围增加。
注意对于二阶失真是增加5dB，三阶失真是6dB。
最后一点是互调失真的动态范围受频谱分析仪相位噪声影响，因为不同频谱成分(被测试频谱和失真产物)的频率间距就等于被测谱线的间距。
图14给出了对于相隔10kHz的被测谱线，用1kHz分辨率带宽得到噪声曲线。
如果10kHz 处的相噪只有-80dBc，那么对于这一测量，80dB就成为动态范围的最终极限，而不再是如图14所示的最大88dB动态范围5. 识别内部失真成分高电平输入信号有可能造成频谱分析仪的内部失真,从而掩盖输入信号上的实际失真。
使用双迹线和分析仪的RF衰减器，您就能确定分析仪内产生的失真是否对测量产生影响。
首先设置输入衰减器，使输入信号电平减衰减量约等于-30dBm。
为识别内部失真产物，调谐到输入信号的2次谐波，把输入衰减器设置到0dB。
然后保存迹线B的屏幕数据，把迹线A作为有效迹线，并激活标记Δ。
频谱分析仪现在用迹线B显示保存数据，用迹线A 显示测量数据，标记Δ示出两条迹线的幅度和频率差。
最后是把RF 衰减增加10dB，比较迹线A与B的响应。
如果迹线A和迹线B的响应不同，如图15所示，那么分析仪的混频器就会因高电平的输入信号而产生内部失真。
这种情况需要更大的衰减。
在图16中，由于信号电平没有任何变化，内部产生的失真对测量没有影响。
所显示的是输入信号上存在的失真。
6量突发信号: 时间选通频谱分析仪对于含有突发(脉冲)RF载波，且该载波在脉冲出现期间载运调制信号的信号，应该如何分析？这里存在这样一个问题，如何把脉冲频谱与调制分开呢？用频谱分析仪分析突发信号(脉冲)是一项艰巨的挑战，因为除了显示脉冲载运的信息外，分析仪还同时显示脉冲形状(脉冲包络)的频率成分。
脉冲包络的急剧上升和下降时间会造成不需要的频率成分，并叠加到原始信号的频率成分上。
这些不需要的频率成分甚至会完全掩盖掉感兴趣的信号。
作为例子，图22示出一个载有简单AM信号的脉冲的频率成分。
此时的AM 边带几乎完全隐藏在脉冲频谱中。
时间选通频谱分析允许分析脉冲的频谱成分，而不受脉冲本身包络的影响。
一种实现时间选通的方法是在频谱分析仪的视频路径中放一个闸门(开关)，如图23所示。
这种时间选通方法称为视频选通。
在时间选通测量中，分析仪检测到突发的开始，然后触发一个延时，使分辨滤波器有时间对脉冲的急剧上升时间作出反应，并在突发结束前停止分析。
这样就可只分析脉冲载运的信息，如图24所示。
现在能清楚看到脉冲中包含用100kHz正弦信号调制的40MHz载波。
现代高性能频谱分析仪还有另外两种类型的时间选通，即选通LO和选通FFT。
选通LO在脉冲信号的部分时间内扫描本地振荡器，在信号每次出现时记录几个迹线点。
选通FFT 对数字化突发信号作快速傅立叶变换(FFT)，以去除脉冲频谱的影响。
这两种方法都具有更高速度的优点。
为什么要进行频谱分析：将信号在时间域中的波形转变为频率域的频谱，进而可以对信号的信息作定量解释。
