第2篇电气绝缘与高电压实验

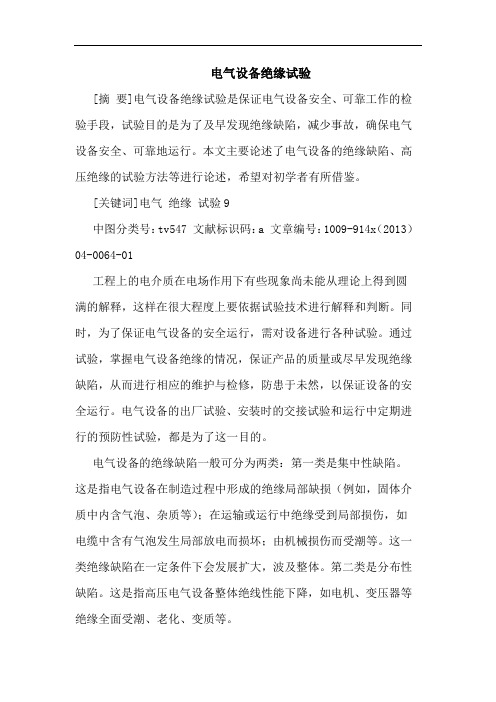

电气设备绝缘试验[摘要]电气设备绝缘试验是保证电气设备安全、可靠工作的检验手段，试验目的是为了及早发现绝缘缺陷，减少事故，确保电气设备安全、可靠地运行。

本文主要论述了电气设备的绝缘缺陷、高压绝缘的试验方法等进行论述，希望对初学者有所借鉴。

[关键词]电气绝缘试验9中图分类号：tv547 文献标识码：a 文章编号：1009-914x（2013）04-0064-01工程上的电介质在电场作用下有些现象尚未能从理论上得到圆满的解释，这样在很大程度上要依据试验技术进行解释和判断。

同时，为了保证电气设备的安全运行，需对设备进行各种试验。

通过试验，掌握电气设备绝缘的情况，保证产品的质量或尽早发现绝缘缺陷，从而进行相应的维护与检修，防患于未然，以保证设备的安全运行。

电气设备的出厂试验、安装时的交接试验和运行中定期进行的预防性试验，都是为了这一目的。

电气设备的绝缘缺陷一般可分为两类：第一类是集中性缺陷。

这是指电气设备在制造过程中形成的绝缘局部缺损（例如，固体介质中内含气泡、杂质等）；在运输或运行中绝缘受到局部损伤，如电缆中含有气泡发生局部放电而损坏；由机械损伤而受潮等。

这一类绝缘缺陷在一定条件下会发展扩大，波及整体。

第二类是分布性缺陷。

这是指高压电气设备整体绝线性能下降，如电机、变压器等绝缘全面受潮、老化、变质等。

绝缘内有了缺陷后，其特性往往要发生变化。

因此，可以通过试验测量绝缘的特性及其变化，把隐藏的缺陷查出来，以判断绝缘状况。

高压绝缘的试验方法很多，可分为两类：一类是非破坏性试验，或称为检查性试验或称为特性试验。

它是指较低电压下或用其他不损伤绝缘的方法来测定电气设备绝缘的某些特性及其变化情况，从而判断在加工制造过程和运输、远行过程中出现的绝缘缺陷。

另一类是破坏性试验或称为耐压试验。

它是模拟设备在运行过程中实际可能碰到的危险的高电压状况，对绝缘加上与之等价的高电压来进行试验，从而考核绝缘的耐电强度。

这类试验对绝缘的考核是严格的，揭露那些危险性较大的集中性缺陷，它能保证绝缘有一定的绝缘水平或裕度，但在试验中可能对绝缘造成损伤或击穿，因而称之为破坏性试验。

高压电与绝缘技术论文电气设备在制造、运输和安装的过程中都会出现很多绝缘问题，这些问题如果不及时发现都会对人们生产生活甚至生命安全造成重大影响，下面是店铺为大家整理的高压电与绝缘技术论文，希望你们喜欢。

高压电与绝缘技术论文篇一高压电器设备绝缘试验的发展方向研究【摘要】高压电器设备绝缘试验非常重要，对人们生活和生命财产安全都有重要意义，通过做高压电器设备绝缘试验对高压电器设备绝缘有了分析，高压试验中还存在很多不足，本文对状态化的检修技术和状态化的试验技术进行了浅析，争取提高高压电器绝缘试验的总体水平。

【关键词】高压;电器设备;绝缘试验;发展1、前言电气设备非常容易受环境影响，自然中的电场，还有化学腐蚀和机械应力等都会使其绝缘品质降低，甚至遭到破坏造成瘫痪。

此外，电气设备在制造、运输和安装的过程中都会出现很多绝缘问题，这些问题如果不及时发现都会对人们生产生活甚至生命安全造成重大影响，所以做高压电器设备绝缘试验非常的有必要，但是绝缘试验中存在很多不足之处亟待解决，本文对高压电器的绝缘试验的发展方向进行浅析，对电器设备常规试验中存在的问题提出相应解决方案。

2、高压电器设备常规绝缘试验的意义和存在的问题2.1常规高压电器绝缘试验的重要意义高压电器设备常规绝缘试验的形式主要有产品的出厂试验，还有设备预防性试验和交接性试验等，这些试验形式都是通过长期实践经验中总结出来的，并且都是理论和实践结合的重要产物，长期来看，这些试验方式对高压电气设备的运行安全性稳定性都有非常重要的意义。

在试验数据都符合要求的情况下，高压电器设备的故障还很多，只要原因是常规性绝缘试验在试验周期内还会出现设备故障问题，所以完善的高压电器设备绝缘试验发展还是个漫长的过程，相关工作人员应该积极寻求解决方法，让高压试验能真正为人们生活和安全提供保障。

2.2常规高压设备预防性绝缘试验中存在的问题目前常规高压电器设备预防性试验还存在很多问题，首先，在进行试验时对设备的运行会产生影响，这样设备的使用时间就会相对减少，高压电器常规绝缘试验的工作量非常大，试验又不能集中在一段时间完成，而且气候环境等因素也会影响其试验正常进行，这样就浪费了非常多的时间和人力物力。

电子设备的安全试验是指对电子设备在使用过程中的安全性能进行测试和验证。

通过简单的实验可以评估电子设备的安全性能，以确保其在正常使用过程中不会造成危害或损坏。

安全试验的目的是在正常使用和应力情况下，确保电子设备的安全性能，包括电气安全性、机械安全性、可靠性和环境适应性等。

一、电气安全性试验1. 绝缘测试：通过对电子设备的绝缘电阻进行测试，评估其绝缘能力和绝缘材料的质量。

可以使用高电压测试仪进行测试，测量设备的绝缘电阻值，并确保其符合安全标准要求。

2. 电气强度试验：通过对电子设备的耐压能力进行测试，评估其在额定电压下能否安全工作。

可以使用高压测试仪进行测试，在规定的时间和电压条件下，观察设备的绝缘耐压能力，并确保其满足安全要求。

3. 地线连接试验：通过对电子设备的地线连接进行测试，评估其接地电阻的质量和可靠性。

可以使用接地电阻测试仪进行测试，测量设备的接地电阻值，并确保其满足安全标准要求。

二、机械安全性试验1. 机械强度试验：通过对电子设备的机械强度进行测试，评估其在正常使用和应力情况下是否能够承受一定的力和冲击。

可以使用力学测试设备进行测试，对设备进行拉伸、压缩、弯曲等试验，并观察设备的变形和破坏情况。

2. 防水性能试验：通过对电子设备的防水性能进行测试，评估其在潮湿环境下是否能够正常工作。

可以使用喷水设备进行测试，将设备置于水中或喷水中，并观察设备的工作状态和防水效果。

3. 防尘性能试验：通过对电子设备的防尘性能进行测试，评估其在灰尘或颗粒物环境下能否正常工作。

可以使用粉尘测试设备进行测试，在设备周围产生一定浓度的粉尘，并观察设备的工作状态和防尘效果。

三、可靠性试验1. 长时间工作试验：通过对电子设备的长时间工作进行测试，评估其在连续工作一定时间后的可靠性。

可以将设备长时间置于高温、低温或高湿度环境中，并观察设备的工作状态和可靠性。

2. 振动试验：通过对电子设备的振动耐受能力进行测试，评估其在振动环境下是否能够正常工作。

电气高压试验安全操作规程范文1. 目的电气高压试验是为了验证电气设备的绝缘强度和安全性能，确保设备能够正常运行并预防事故发生。

本规程的目的是为了规范电气高压试验的操作流程，保障操作人员的安全。

2. 适用范围本规程适用于所有进行电气高压试验的操作人员，包括设备维护人员和电气工程师。

3. 安全准备3.1 检查试验设备的工作状态和安全措施，确保设备正常运行并符合安全标准。

3.2 穿戴防护装备，包括绝缘手套、绝缘靴、绝缘衣等，以保护自身安全。

3.3 检查试验区域的环境条件，确保无火源和可燃物，保证操作安全。

3.4 组织周围人员撤离试验区域，确保只有经过培训的操作人员在场。

4. 操作流程4.1 对试验设备进行绝缘检查，确保试验设备的绝缘性能符合要求。

4.2 将试验设备与被试设备正确连接，并确保连接牢固可靠。

4.3 打开试验设备的电源开关，根据实验要求设定试验的电压、电流和时间。

4.4 调整试验设备的输出电压逐渐增加，同时观察试验设备和被试设备的运行情况。

4.5 如果发现异常情况，立即停止试验并断开电源，查找并排除故障。

4.6 跟踪记录试验过程中的电压、电流和时间数据，并及时保存。

5. 安全注意事项5.1 在试验过程中，操作人员禁止接触试验设备的导体和试验电源，以免触电。

5.2 在试验过程中，操作人员应保持安静，避免不必要的动作和言语，以免分散注意力。

5.3 在试验设备打开电源后，操作人员离开试验设备的附近，以免被电弧击中。

5.4 在试验设备发生故障或异常情况时，操作人员应立即停止试验，断开电源，并及时报告维修人员。

5.5 在试验完成后，操作人员应将试验设备彻底关闭，断开电源，并注意设备的维护保养。

6. 紧急处理6.1 在试验过程中，如发生电击事故，应立即切断电源，采取急救措施，并报告相关负责人。

6.2 在试验过程中，如发生火灾事故，应立即拉响火警报警器，采取逃生措施，并通知相关人员。

7. 事故预防与处理7.1 在试验前进行必要的设备检查和维护，确保试验设备的正常运行和安全性能。

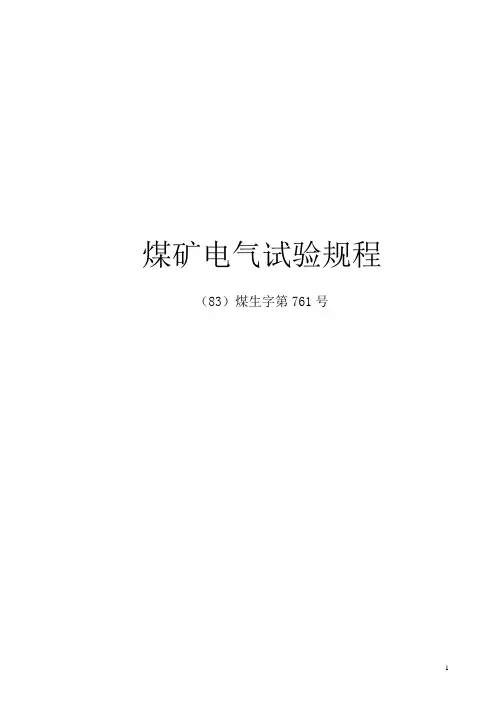

煤矿电气试验规程（83）煤生字第761号目录第一篇总则 (3)第二篇高压电气设备绝缘和特性试验 (5)第一章交流电动机 (5)第二章直流电机 (8)第三章变压器，消弧线圈和油浸电抗器 (11)第四章断路器 (15)第五章互感器 (20)第六章套管 (22)第七章柱绝缘子和悬式绝缘子 (24)第八章隔离开关和母线 (26)第九章电力电缆 (27)第十章电力电容器 (29)第十一章干式电抗器 (30)第十二章避雷器 (31)第十三章半导体电力整流器 (33)第十四章直流控制箱（1650伏）和导线 (34)第十五章直流快速开关和空气换相器 (35)第十六章二次回路 (37)第十七章 1千伏以下配电装置和电力布线 (37)第十八章 1千伏以上的架空电力线路 (38)第十九章绝缘油 (38)第二十章接地装置 (40)第二十一章保安用具 (41)第三篇继电保护装置检验 (43)第一章继电保护装置检验的一般规定 (43)第二章继电器检验项目及要求 (44)第三章继电器一般性检验 (59)第四章保护用互感器及二次回路检验项目及要求 (61)第五章操作机构电器部分的检验项目及要求 (63)第六章整组动作检验及投入运行前的准备 (65)第四篇盘用电工仪表和互感器检验 (69)第一章盘用指示仪表检验 (69)第二章盘用交流电度表检验 (72)第三章互感器检验 (76)第一篇总则第1条为了加强煤矿电气试验工作，正确判断设备能否投入运行，予防设备损坏，保障煤矿电气设备安全运行，特制定本规程。

煤矿系统变电所(站)及主要电气设备的绝缘、特性试验和电工仪表、继电保护装置检验，按本规程要求进行。

第2条为贯彻本规程，各矿务局(基建局)和矿(厂)必须建立相应试验室(组)，分别由局机械动力处(机电处)和矿(厂)机电科直接领导。

人员名额应根据本规程要求的工作范围，由局或矿(厂)机电总工程师研究确定，试验人员应具有一定文化技术水平，并要保持相对稳定。

高电压技术重要知识点-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN高电压技术各章知识点第一篇电介质的电气强度第1章气体的绝缘特性与介质的电气强度1、气体中带电质点产生的方式热电离、光电离、碰撞电离、表面电离2、气体中带电质点消失的方式流入电极、逸出气体空间、复合3、电子崩与汤逊理论电子崩的形成、汤逊理论的基本过程及适用范围4、巴申定律及其适用范围击穿电压与气体相对密度和极间距离乘积之间的关系。

两者乘积大于时,不再适用5、流注理论考虑了空间电荷对原有电场的影响和空间光电离的作用，适用两者乘积大于时的情况6、均匀电场与不均匀电场的划分以最大场强与平均场强之比来划分。

7、极不均匀电场中的电晕放电电晕放电的过程、起始场强、放电的极性效应8、冲击电压作用下气隙的击穿特性雷电和操作过电压波的波形冲击电压作用下的放电延时与伏秒特性50%击穿电压的概念9、电场形式对放电电压的影响均匀电场无极性效应、各类电压形式放电电压基本相同、分散性小极不均匀电场中极间距离为主要影响因素、极性效应明显。

10、电压波形对放电电压的影响电压波形对均匀和稍不均匀电场影响不大对极不均匀电场影响相当大完全对称的极不均匀场：棒棒间隙极大不对称的极不均匀场：棒板间隙11、气体的状态对放电电压的影响湿度、密度、海拔高度的影响12、气体的性质对放电电压的影响在间隙中加入高电强度气体,可大大提高击穿电压，主要指一些含卤族元素的强电负性气体，如SF613、提高气体放电电压的措施电极形状的改进空间电荷对原电场的畸变作用极不均匀场中屏障的采用提高气体压力的作用高真空高电气强度气体SF6的采用第2章液体和固体介质的绝缘的电气强度1、电介质的极化极化：在电场的作用下，电荷质点会沿电场方向产生有限的位移现象，并产生电矩（偶极矩）。

介电常数：电介质极化的强弱可用介电常数的大小来表示，与电介质分子的极性强弱有关。

极性电介质和非极性电介质：具有极性分子的电介质称为极性电介质。

高压试验安全操作规程11篇【第1篇】工贸企业水泵超高压实验平安操作规程1．实验场地必需设置在地坑内，应设置简易屋顶，地坑用电要有平安措施。

2．上超高压时，实验人员不得进入坑内，以防爆炸伤人。

3．实验前必需严格检查管道及防护设备等是否牢靠。

4．实验时如发生管道爆炸，其它附件损坏，油大量喷漏等应停止实验准时处理。

5．非实验人员未经领导同意，不得进入实验室内。

【第2篇】电器高压实验平安操作规程1实验人员应遵守“电气运行平安技术操作规程”的有关规定,并认识所使用实验设备、仪器的性能。

2实验区设高度不低于1.7m的平安防护遮拦,实验区全部的门必需有连锁装置,实验区危急部位和门上方应装红色灯光警告信号,有“高压危急”“严禁入内”等标志牌。

3实验室按设计要求装有接地装置、防雷装置。

高电压设备的各项平安净距必需满足设计要求。

4严格检查应用的劳保用品绝缘性能是否牢靠,与工作电压是否适应,严禁使用破碎的绝缘用品,工作前要穿戴好防护用品。

5检查平安防护设施、实验设备、仪器仪表、实验接线等是否完好,接地线是否正确。

6高压实验时必需有2人以上在场,并要有专人负责,工作前要讲清工作内容、平安措施和注重事项,明确各人的分工,统一指挥实验工作的开头与结束。

7实验区一律不准有非实验人员在内。

实验时,全部人员要离开实验场遮栏之处才干举行。

8高压实验时,电压应从“0”升起。

9实验中,实验人员要随时回复实验负责人的命令,并按命令操作。

发觉危及人身、设备、试品平安现象时,应立刻断开电源并报实验负责人。

10实验充有压力的试品时,应事先做好平安防护措施,在不影响实验性能的状况下,承压件或瓷瓶应有庇护措施。

11严禁带电检查实验线路和转变接线,实验时在未验明和确认试品、实验线路等是否带电前一律视为带电,严禁用手触摸。

12实验结束或转变实验接线时,必需由实验负责人下令“断开电源”,并指令专人对试品举行放电验电,挂接地线后才干宣布“电源已断开”,再指令操作人或其它实验人员拆除或改接实验接线。

2016高电压技术复习题知识点：一、电介质的放电物理过程及电气强度（1-4章）1、电介质的电气特性和基本物理参数（电气特性可以概括为极化特性、电导特性、损耗特性和击穿特性。

电气特性的基本物理参数是相对介电常数、电导率、介质损耗因数和击穿电场强度。

）2、汤逊理论（只有电子崩是不会发生自持放电的。

要达到自持放电的条件，必须在气隙内电子崩消失之前产生新的电子（二次电子）来取代外电离因素产生的初始电子）、巴申实验曲线（气隙的击穿电压不仅与气隙的大小有关，还与气隙的中性质点的密度有关，且是δS二者乘积的函数）、流注理论（电子撞击电离和空间光电离是维持自持放电的主要因素，并强调空间电荷畸变电场作用）、自持放电（不依赖外界因素的电子崩）和非自持放电（必须依赖外界电离因素才能持续和发展，外界因素消失，电子崩消失）。

δs=0.26cm为临界值。

<0.26气隙的击穿过程和条件按汤森理论进行；>0.26气隙的放电过程和条件将按流注机理进行3、气体放电的各种形式辉光放电（低压气体中显示辉光的气体放电现象，即是稀薄气体中的自持放电（自激导电）现象）、火花放电（在通常气压下，当在曲率不太大的冷电极间加高电压时，若电源供给的功率不太大，就会出现火花放电）、电弧放电（电弧放电（arcdischarge）是气体放电中最强烈的一种自持放电。

当电源提供较大功率的电能时，若极间电压不高（约几十伏），两极间气体或金属蒸气中可持续通过较强的电流（几安至几十安）,并发出强烈的光辉，产生高温（几千至上万度），这就是电弧放电）、电晕放电（电晕放电（corona discharge）指气体介质在不均匀电场中的局部自持放电，为最常见的一种气体放电形式。

在曲率半径很小的尖端电极附近，由于局部电场强度超过气体的电离场强，使气体发生电离和激励，因而出现电晕放电）、沿面放电、雷电放电4、气隙的击穿（电气强度）气隙击穿的必要条件（1、足够高的电压；2、足够多的有效电子，引起电子崩和流注；3、足够长的时间使放电得以逐步发展）、伏秒特性（对于非持续作用的电压来说，气隙的击穿电压就不能简单地用单一击穿电压值来表示了，对于某一定的电压波形，必须用电压峰值和延续时间两者来共同表示，这就是该气隙在该电压波形下的伏秒特性）、雷电冲击50%击穿电压（U50% ）（指某气隙被击穿的概率为50%的冲击电压峰值）、提高气体介质电气强度的两大途径及方法（途径：1、改善气隙中的电场分布，使之均匀；2、设法削弱和抑制气体介质中的电离过程。
