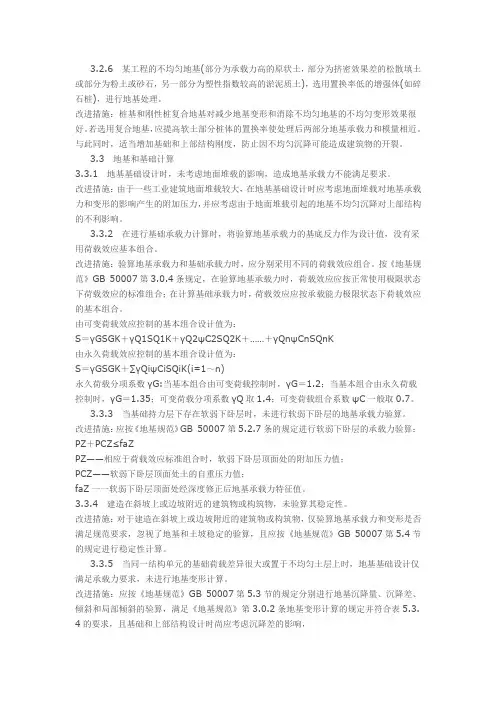

3.4.5未充分掌握紧邻原建筑物基础型式、土层岩性、水文地质等条件，盲目确定新建筑地基基础方案，如采用灰土挤密桩法处理地基。

改进措施：灰土挤密桩法适用于地基土含水量不大于24%，饱和度不大于65%的土层，且处理的地基面积应大于基础或建筑物底层平面的面积，不了解相邻建筑和土层情况，盲目确定新建筑的地基基础方案，有可能对原有建筑带来不利的影响。

3.4.6建造在软弱地基上的砌体结构基础未设置基础圈梁。

原因分析：体形复杂和刚度较差的砌体结构适应地基变形的能力较差，容易产生裂缝。

砌体结构的刚度主要取决于建筑物的长高比和横墙的间距。

因此，对于建造在软弱地基或不均匀地基上的砌体结构，设计时首先应力求其平面和立面简单，按《地基规范》GB 50007第7.4节的规定，控制建筑物的长高比，使其适应地基不均匀变形。

改进措施：为增强结构整体刚度而设置基础圈梁，应符合《地基规范》第7.4.4条第1款规定，在多层房屋的基础底或±0.000处设置基础圈梁，并在顶层处设置一道圈梁，其他各层可隔层设置，必要时也可层层设置，且圈梁宜在平面内形成封闭系统。

3.4.7未按要求设置基础拉梁。

改进措施：框架单独柱基有下列情况之一时，宜沿两个主轴方向设置基础拉梁：
(1)抗震等级为一级的框架和Ⅳ类场地的二级框架；
(2)各柱基础承受的重力荷载代表值差别较大；
(3)基础埋置较深，或各基础埋置深度差别较大；
(4)地基主要受力层范围内存在软弱粘性土层、液化土层和严重不均匀土层。

3.4.8基础拉梁配筋计算错误。

改进措施：拉梁根据其位置及作用不同，应采取不同的计算方法。

1) 当多层框架结构无地下室，柱下独立基础埋置深度又较深时，为了减小底层柱的计算长度和底层位移，在±0，00以下适当位置设置的基础拉梁，从基础顶面至拉梁顶面为一层，从拉梁顶面至首层顶面为二层，即将原结构增加一层进行分析。

所以，框架梁(含拉梁)和柱的最终配筋宜取上述两次计算结果的较大值。

2) 当多层框架结构无地下室，柱下独立基础埋置深度较浅而设置拉梁，一般应设置在基础顶面，此时拉梁的配筋计算，可采用下列方法之一：(1)取拉梁所拉结的柱子中轴力较大者的l/10作为拉梁的轴心拉(压)力，拉梁按轴心受拉(压)构件计算。

此时柱基础按偏心受压考虑。

基础土质较好时，采用此法较为经济；(2)以拉梁平衡柱底弯矩，当抗震等级为一、二级的框架结构，柱底组合弯矩设计值尚应分别乘以l.5和l.25增大系数；柱基础按轴心受压考虑。

如拉梁承托隔墙或其他竖向荷载，则应将竖向荷载所产生的弯矩与上述两种方法之一计算的内力进行组合，按拉(压)弯构件或受弯构件计算拉梁纵向受力钢筋。

3) 拉梁的配筋构造。

拉梁纵向受力钢筋除满足计算要求外，正弯矩钢筋应全部拉通，负弯矩钢筋50％拉通。

3.4.9高层主楼和低层裙房地下室不设沉降缝，未计算两者的差异沉降，也未采取必要措施。

原因分析：高层主楼和低层裙房由于荷载差异很大，两者的不均匀沉降是肯定存在的，设计中应根据工程的具体情况、场地地下水、岩土的物理力学性质、预估(包括采用合适的计算方法或经验)不设沉降缝时两者的差异沉降和经济性，综合分析比较，确定采用什么方案和处理措施。

改进措施：常用的方案有以下几种：
方案一，采用大底盘变厚度筏基，沉降后浇带设在距主楼边柱的第一跨或第二跨内；
方案二，高层采用整体筏基；低层裙房采用独立基础或加防水板或交叉地基梁；
方案三，对高层主楼下地基进行地基处理(采用复合地基)，低层裙房下采用天然地基，从而控制两者的差异沉降在设计允许范围内；
方案四，对高层主楼和低层裙房均采用桩基，通过调整两者桩径、桩长等来控制两者的差异沉降在设计允许范围内；
方案五，在高层主楼和低层裙房之间设置沉降后浇带，待两部分沉降差符合设计要求，再浇筑后浇带。

上述处理措施可采用其中的一种，也可采用两种或多种。

3.4.10地下室平面长度超过《混凝土规范》GB 50010第9.1.l条伸缩缝最大间距要求，既未设伸缩缝也未采取任何构造措施。

原因分析：钢筋混凝土地下室是超静定结构，当温度变化或混凝土收缩而发生变形时，就会在结构中产生的温度应力和收缩应力，这种应力随结构长度的加大而加大，超过一定限度后，就会在混凝土结构中产生裂缝。

为此，《混凝土规范》GB 50010第9.1.l条规定了混凝土结构伸缩缝的最大间距。

改进措施：条件可能时，应按《混凝土规范》第9.l.l条规定设置伸缩缝。

同时，规范第9.l.3条规定；如有充分依据和可靠措施，规范第9.1.1条规定的伸缩缝间距可适当增大。

减少温度或收缩应力的措施有：(1)混凝土浇筑采用后浇带分段施工。

后浇带通常每30-40m设一道，宽度800-1000mm，一般钢筋贯通不切断，待60天后用高一级的混凝土浇筑，底板较厚时可分层(每500mm)浇注；
(2)采用粉煤灰混凝土技术加强施工养护，减小混凝土收缩；
(3)采用细直径密间距的配筋方式、适当提高配筋率，减少温度应力的影响；
(4)采取专门的预加应力措施，如布置预应力钢筋或混凝土中掺加适当的微胀剂；
(5)采取有效施工措施加强施工管理。

当因功能或防水等要求不允许设置伸缩缝时，可采取上述措施中的一个或几个来解决温度或收缩应力的影响。

同时应注意：不能认为只要采取了上述措施，就可任意加大伸缩缝间距，甚至不设缝，而应合理确定伸缩缝间距，并根据设计概念和计算慎重考虑各种不同因素对结构内力和裂缝的影响。

3.4.11高层建筑与相连的裙房之间设置沉降缝后未对地下部分作任何处理。

原因分析：高层建筑与相连的裙房之间设置沉降缝后，建筑物自下而上就成了两个不同的结构单元，使高层建筑一侧或四周没有了埋置深度，这对地震作用下高层建筑的稳定性产生不利影响。

改进措施：《地基规范》GB 50007第8.4.15条第1款规定：当高层建筑与相连的裙房之间设置沉降缝时，高层建筑的基础埋置深度应大于裙房基础的埋深至少2m，沉降缝地面以下处应用粗砂填实，如图3.4.1l所示，当不满足要求时必须采取有效措施。

3.4.12沉降缝兼做防震缝时，未留足缝宽。

原因分析：当沉降缝兼做防震缝时，如未按规定留足缝宽，地震时则可能导致结构的碰撞破坏。

这样的震害实例不少。

防震缝最小宽度应符合《抗震规范》GB 50011第6.1.4条的规定。

改进措施：当同一建筑物中的各部分由于基础沉降而产生显著沉降差，有可能产生结构难以承受的内力和变形时，可采用沉降缝将各部分分开，成为各自独立的结构单元。

当建筑物有抗震要求时，沉降缝应兼作防震缝。

(1)房屋高度不超过15m时防震缝最小宽度为70mm，当高度超过15m时，钢筋混凝土结构各结构类型宜按下表再增加宽度：
表3.4.12房屋高度超过15m防震缝宽度增加值(mm)
设防烈度 6 7 8 9
高度每增加值（m） 5 4 3 2
结构类型框架20 20 20 20
框架－剪力墙14 14 14 14
剪力墙10 10 10 10
(2)防震缝两侧结构体系不同时，防震缝宽度宜按需要较宽防震缝的结构类型和较低房屋高度计算确定；
(3)当相邻结构的基础存在较大倾斜时，宜适当增大防震缝的宽度。

3.4.13基础设置的沉降后浇带的平面位置紧靠梁端，无防水做法。

改进措施：(1)后浇带宜选择在结构受力影响较小的部位设置，一般在距离主楼边柱的第二跨或第一跨内，设在框架梁和楼板中部的1/3跨间或剪力墙洞口的跨中，如图3.4.13-1所示，约每30～40m设一道，后浇带宽800～1000mm，后浇带应贯通建筑物的整个横截面，
(2)地下部分的后浇带，应做好后浇带的防水构造，如图3.4.13-2所示，
(3)沉降后浇带中的混凝土应在两侧结构单元沉降量满足设计要求后再进行浇筑。

(4)两侧的混凝土表面应凿毛，并清水洗净，再浇灌比设计的强度等级高一级的混凝土振捣密实，并加强养护。

3.4.14设计中仅笼统地提出后浇带两个月后浇筑。

原因分析：后浇带有两种：一种是施工后浇带，是防止钢筋混凝土结构因温度变化和混凝土收缩引起裂缝：一种是调节沉降差的后浇带，是减小因地基沉降差引起的结构次应力，两种后浇带的功能不同，做法也有区别：当后浇带是为减少混凝土施工过程产生的收缩和温度应力时，后浇带的保留时间不宜少于两个月；当后浇带是为调整结构不均匀沉降而设置时，后浇带中的混凝土应在两侧结构单元沉降完成量符合设计要求后再进行浇筑。

改进措施：应在设计文件中注明是何种性质的后浇带，并注明后浇带的保留时间。

3.5桩基础
3.5.1桩型的选择与实际环境、地质条件不相适应，桩型及其施工工艺的选择未考虑挤土、振动、噪音可能对周边造成的影响。

改进措施：选择桩型时应根据地质情况、当地条件、施工能力等因素综合考虑，例如在有砂、碎卵石含水层或深厚淤泥中不应采用人工挖孔桩，在人员密集的城市居民区及医院附近不应采用锤击沉管灌注桩。

设计时可参考《桩基规范》JGJ94附录A选桩型。

3.5.2承受拔力的灌注桩在设计中缺桩身承载力与抗裂验算、单桩抗拔静载试验及其配筋做法等要求。

改进措施：应按《地基规范》GB 50007第8.5节或《桩基规范》JGJ94第4章及第5章有关条款执行。

3.5.3桩设计参数不全；设计说明交代不清楚。

改进措施：设计应说明本工程桩型(预制桩、沉管灌注桩、钻孔灌注桩等)，并应明确单桩竖向承载力特征值，桩径、桩长、钢(箍)筋的设置情况，桩嵌入承台内的长度及桩主筋锚入承台内的长度等。
