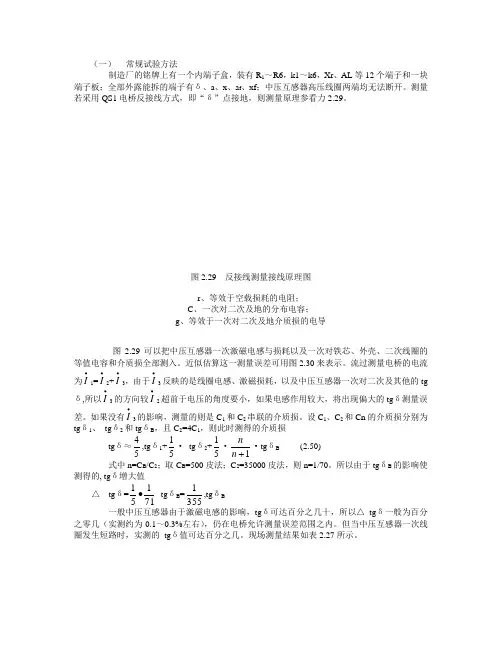

CVT绝缘试验

（一） 常规试验方法制造厂的铭牌上有一个内端子盒，装有R 1～R6，k1～k6，Xr 、AL 等12个端子和一块端子板；全部外露能拆的端子有δ、a 、x 、a f 、xf ；中压互感器高压线圈两端均无法断开。

测量若采用QS1电桥反接线方式，即“δ”点接地，则测量原理参看力2.29。

图2.29 反接线测量接线原理图r 、等效于空载损耗的电阻； C 、一次对二次及地的分布电容； g 、等效于一次对二次及地介质损的电导图2.29可以把中压互感器一次激磁电感与损耗以及一次对铁芯、外壳、二次线圈的等值电容和介质损全部测入。

近似估算这一测量误差可用图2.30来表示。

流过测量电桥的电流为∙I 1=∙I 2+∙I 3，由于∙I 3反映的是线圈电感、激磁损耗，以及中压互感器一次对二次及其他的tg δ,所以∙I 3的方向较∙I 2超前于电压的角度要小，如果电感作用较大，将出现偏大的tg δ测量误差。

如果没有∙I 3的影响，测量的则是C 1和C 2串联的介质损。

设C 1、C 2和Cn 的介质损分别为tg δ1、 tg δ2和tg δB ，且C 2=4C 1，则此时测得的介质损 tg δ≈54,tg δ1+51· tg δ2+51·1+n n ·tg δB (2.50)式中n=C B /C 2；取C B =500皮法；C 2=35000皮法，则n=1/70。

所以由于tg δB 的影响使测得的, tg δ增大值△ tg δ=71151∙ tg δB =3551,tg δB 一般中压互感器由于激磁电感的影响，tg δ可达百分之几十，所以△ tg δ一般为百分之零几（实测约为0.1～0.3%左右），仍在电桥允许测量误差范围之内。

但当中压互感器一次线圈发生短路时，实测的 tg δ值可达百分之几。

现场测量结果如表2.27所示。

图2.30 简化后的等值线路图C B ：一次对二次及其他的等值电容； R B ：一次对二次及其他等值介质损的电阻（1）正接线：测量原理图见图2.31。

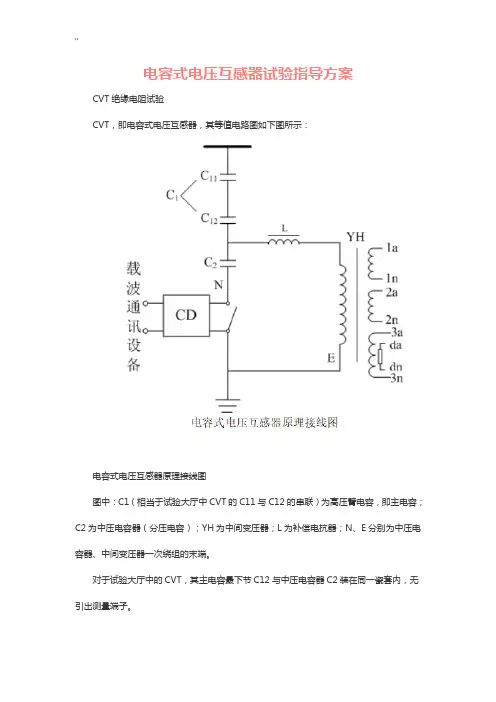

电容式电压互感器试验指导方案CVT绝缘电阻试验CVT，即电容式电压互感器，其等值电路图如下图所示：电容式电压互感器原理接线图图中：C1（相当于试验大厅中CVT的C11与C12的串联）为高压臂电容，即主电容；C2为中压电容器（分压电容）；YH为中间变压器；L为补偿电抗器；N、E分别为中压电容器、中间变压器一次绕组的末端。

对于试验大厅中的CVT，其主电容最下节C12与中压电容器C2装在同一瓷套内，无引出测量端子。

试验目的：绝缘电阻值的大小常能灵敏地反映绝缘状况，能有效地发现设备绝缘局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

试验仪器：数字高压兆欧表试验接线（线路图）（1）主电容器上节C11极间绝缘电阻的测量：（2）主电容器下节C12极间绝缘电阻的测量：（3）低压端“N”绝缘电阻测量：（4）中间变压器各二次绕组间及对地绝缘电阻测量（下图为1a1n对其他及地测量接线，其他绕组同理，故省略）：试验步骤（1）试验前准备工作：1）填写第一种工作票，编写作业控制卡、质量控制卡，办理工作许可手续；2）向工作班成员交待工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工；3）准备试验用仪器、仪表、工具，所用仪器仪表良好，所用仪器、仪表、工具应在合格周期内。

序号名称数量1KD50A型数字兆欧表1套2试验警示围栏4组3标示牌2个4安全带2个5绝缘绳2根6低压验电笔1支7拆线工具2套8温湿度计1只9计算器1个10放电棒1支11现场原始记录本1本4）试验现场周围装设试验围栏，必要时派专人看守；5）拆除被试设备引线，其它检修人员撤离现场；（2）试验前检查兆欧表：试验前对兆欧表进行检查，将兆欧表水平放稳；兆欧表上的接线端子“E”是接被试品的接地端的，为正极性；“L”是接被试品高压端的，为负极性；“G”是接屏蔽端的，为负极性；1）接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时，用导线瞬时短接“L”和“E”端子，其指示应为零；2）开路时，接通电源或兆欧表达额定转速时其指示应指“∞”；3）断开电源，将兆欧表的接地端与被试品的地线连接；4）兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空（不接试品），再次接通电源或驱动兆欧表，兆欧表的指示应无明显差异；（3）分压电容器极间绝缘电阻的测量：1）分压电容器主电容为多节时，可分解的每节电容器下端接兆欧表“E”并接地，兆欧表“E”接地，电容器C1下端接地；2）被测电容器上端应接兆欧表的“L”端；3）为兆欧表接通AC220V电源；4）对于主电容最下节与中压电容器装在同一瓷套内，无引出测量端子的采用以下测试接线：电容器上端接兆欧表“L”端，中间变压器末端“E”接兆欧表的“E”端；C2的测试接线：中压电容器的末端“N”接兆欧表的“L”端，中间变压器的末端“E”接兆欧表的“E”端，将被试品短接充分放电后变更试验线。

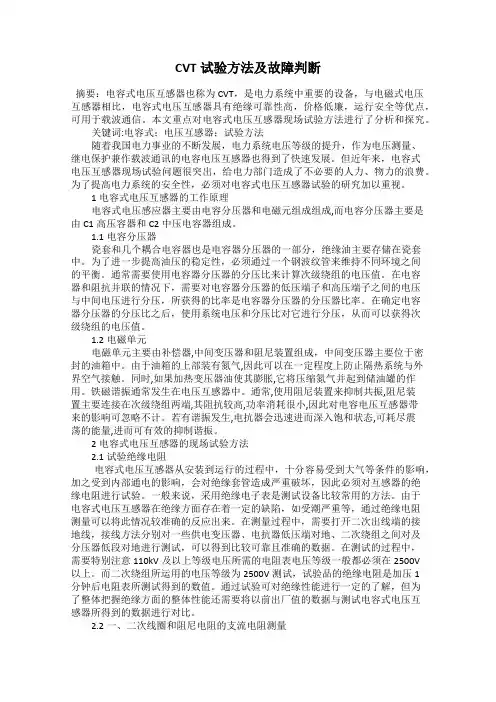

CVT试验方法及故障判断摘要：电容式电压互感器也称为CVT，是电力系统中重要的设备，与电磁式电压互感器相比，电容式电压互感器具有绝缘可靠性高，价格低廉，运行安全等优点，可用于载波通信。

本文重点对电容式电压互感器现场试验方法进行了分析和探究。

关键词:电容式；电压互感器；试验方法随着我国电力事业的不断发展，电力系统电压等级的提升，作为电压测量、继电保护兼作载波通讯的电容电压互感器也得到了快速发展。

但近年来，电容式电压互感器现场试验问题很突出，给电力部门造成了不必要的人力、物力的浪费。

为了提高电力系统的安全性，必须对电容式电压互感器试验的研究加以重视。

1电容式电压互感器的工作原理电容式电压感应器主要由电容分压器和电磁元组成组成,而电容分压器主要是由C1高压容器和C2中压电容器组成。

1.1电容分压器瓷套和几个耦合电容器也是电容器分压器的一部分，绝缘油主要存储在瓷套中。

为了进一步提高油压的稳定性，必须通过一个钢波纹管来维持不同环境之间的平衡。

通常需要使用电容器分压器的分压比来计算次级绕组的电压值。

在电容器和阻抗并联的情况下，需要对电容器分压器的低压端子和高压端子之间的电压与中间电压进行分压，所获得的比率是电容器分压器的分压器比率。

在确定电容器分压器的分压比之后，使用系统电压和分压比对它进行分压，从而可以获得次级绕组的电压值。

1.2电磁单元电磁单元主要由补偿器,中间变压器和阻尼装置组成，中间变压器主要位于密封的油箱中。

由于油箱的上部装有氮气,因此可以在一定程度上防止隔热系统与外界空气接触。

同时,如果加热变压器油使其膨胀,它将压缩氮气并起到储油罐的作用。

铁磁谐振通常发生在电压互感器中。

通常,使用阻尼装置来抑制共振,阻尼装置主要连接在次级绕组两端,其阻抗较高,功率消耗很小,因此对电容电压互感器带来的影响可忽略不计。

若有谐振发生,电抗器会迅速进而深入饱和状态,可耗尽震荡的能量,进而可有效的抑制谐振。

2电容式电压互感器的现场试验方法2.1试验绝缘电阻电容式电压互感器从安装到运行的过程中，十分容易受到大气等条件的影响，加之受到内部通电的影响，会对绝缘套管造成严重破坏，因此必须对互感器的绝缘电阻进行试验。

关于西安西电电容式电压互感器C2极间绝缘及低压端对地绝缘电阻偏低的分析摘要：本文主要针对西安西电厂家的电容式电压互感器在测试绝缘电阻时发现的问题进行了分析，其中简单介绍了电容式电压互感器极间绝缘电阻及低压端对地绝缘电阻测量的基本方法和基本原理，统计了2013年对220kV云灵站220kV电压等级预试定检中线路电压互感器(CVT)绝缘电阻测试数据，主要对其结果进行了分析，并对今后的工作提出了适当的建议和方法。

关键词：电容式电压互感器；绝缘电阻；数据偏低1、电容式电压互感器机构电容式电压互感器(CVT)是广西电网公司网区内使用比较广泛的一种电力设备,由于防系统谐振的性能较好,并且可以兼做系统通信用的载波电容,百色供电局新建及扩建的110kV及以上电压等级的变电站中普遍采用的是电容式电压互感器，也就是我们所说的CVT。

电容式电压互感器由电容分压器和电磁单元组成，从结构上讲，分为分装式和叠装式两种。

前者的电容分压器和电磁单元由外部连线连接在一起；后者的电容分压器和电磁单元内部已通过分压器的抽压端子与电磁单元的高压端连接在一起。

现在实际大多使用的是叠装式的结构。

对于叠装式CVT，又有中间抽压端子和无中间抽压端子之分。

由于现场试验时叠装式CVT的电容分压器和电磁单元不能分开，给电容分压器的电容及介损测量造成了一定的困难，现场测量时的问题较多。

不同的测试方法，不同的接线所得到的测量结果也不尽相同。

西安西电厂家的CVT结构原理图如下：图1 CVT结构原理图统计某220某站西安西电电力电容器有限责任公司出厂的线路电压互感器基本参数如下：设备名称设备型号生产编号出厂日期投运日期220kV某Ⅰ线A相CVT TYD220/√3-0.005H21007468 2010-07-01 2010-10-16220kV某Ⅱ线A相CVT TYD220/√3-0.005H21007469 2010-07-01 2010-10-17220kV某线A相CVT TYD220/√3-0.005H20804333 2008-04-01 2009-05-25220kV某Ⅱ线A相CVT TYD220/√3-0.005H20804331 2008-04-01 2009-05-25220kV某Ⅰ线A相CVT TYD220/√3-0.005H20804339 2008-04-01 2009-05-25220kV某Ⅱ线A相CVT TYD220/√3-0.005H20804338 2008-04-01 2009-05-25220kV某Ⅰ线A相CVT TYD220/√3-0.005H21010679 2010-10-01 2013-01-23220kV某Ⅱ线A TYD220/√21010679 2010-10-01 2013-01-23相CVT 3-0.005H2、CVT绝缘电阻测量方法绝缘电阻是反映绝缘性能的最基本的指标之一，通常都用兆欧表来测量绝缘电阻。
