带字库条屏软件说明书

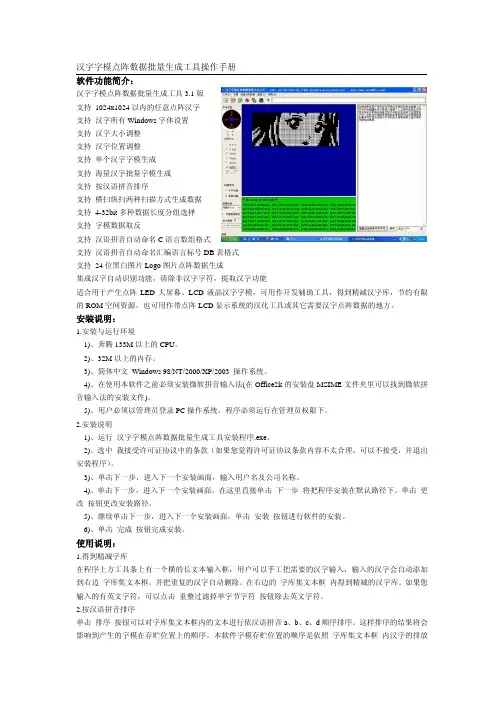

汉字字模点阵数据批量生成工具操作手册软件功能简介：汉字字模点阵数据批量生成工具3.1版支持 1024x1024以内的任意点阵汉字支持汉字所有Windows字体设置支持汉字大小调整支持汉字位置调整支持单个汉字字模生成支持海量汉字批量字模生成支持按汉语拼音排序支持横扫纵扫两种扫描方式生成数据支持 4-32bit多种数据长度分组选择支持字模数据取反支持汉语拼音自动命名C语言数组格式支持汉语拼音自动命名汇编语言标号DB表格式支持 24位黑白图片Logo图片点阵数据生成集成汉字自动识别功能，清除非汉字字符，提取汉字功能适合用于产生点阵LED大屏幕、LCD液晶汉字字模，可用作开发辅助工具，得到精减汉字库，节约有限的ROM空间资源。

也可用作带点阵LCD显示系统的汉化工具或其它需要汉字点阵数据的地方。

安装说明：1.安装与运行环境1)、奔腾133M以上的CPU。

2)、32M以上的内存。

3)、简体中文 Windows 98/NT/2000/XP/2003 操作系统。

4)、在使用本软件之前必须安装微软拼音输入法(在Office2k的安装盘MSIME文件夹里可以找到微软拼音输入法的安装文件)。

5)、用户必须以管理员登录PC操作系统，程序必须运行在管理员权限下。

2.安装说明1)、运行汉字字模点阵数据批量生成工具安装程序.exe。

2)、选中我接受许可证协议中的条款（如果您觉得许可证协议条款内容不太合理，可以不接受，并退出安装程序）。

3)、单击下一步，进入下一个安装画面，输入用户名及公司名称。

4)、单击下一步，进入下一个安装画面，在这里直接单击下一步将把程序安装在默认路径下。

单击更改按钮更改安装路径。

5)、继续单击下一步，进入下一个安装画面，单击安装按钮进行软件的安装。

6)、单击完成按钮完成安装。

使用说明：1.得到精减字库在程序上方工具条上有一个横的长文本输入框，用户可以手工把需要的汉字输入，输入的汉字会自动添加到右边字库集文本框。

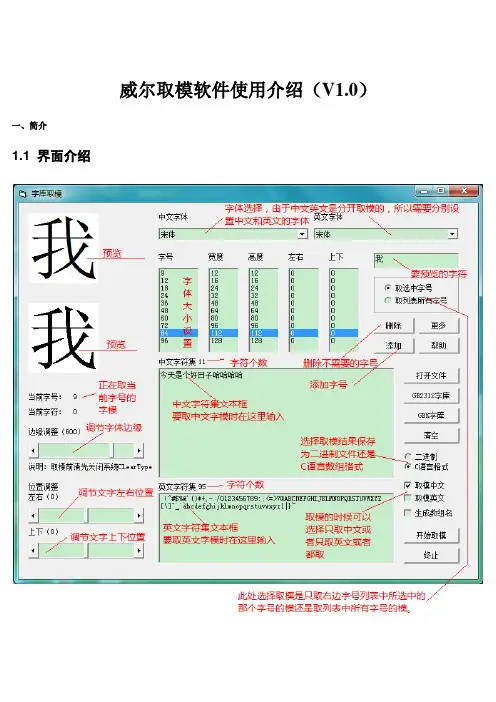

威尔取模软件使用介绍（V1.0）一、简介1.1 界面介绍二、我要取几个汉字的字模2.1 取模2.1.1 打开软件2.1.2 在中文字符集文本框中输入要取模的文字，比如“欢迎使用威尔取模软件”，如下图所示。

2.1.3 选择要取模的字体，比如我要取宋体的字模，就选择宋体。

如下图所示。

此处列出的是系统安装的所有字体，如果要取自己下载的字体的模，请先安装该字体。

2.1.4 添加我要取模的字号，宽度，高度等信息。

点击添加按钮，打开添加窗口，如下图所示。

在字号，宽度，高度框中输入你要取模的文字大小。

比如我要取16*16的点阵，就在宽度和高度中输入16、16。

然后计算字号，字号=0.75*宽度。

输入12。

点击添加。

点击添加以后回到主界面，你会发现主界面字号列表框里面就多了一种你刚刚添加的字号了。

这时候点击你刚刚添加的字号选中它，然后再在预览框中输入一个汉字，看看效果。

2.1.5 如果效果不错可以跳过这一步。

如果效果不好有以下两种情况。

1.文字太大或者太小，如下图两种情况所示。

这时候就需要重新设置字号了。

增大或者减小字号。

2.字符不居中，如下图所示。

这时候调节右下方的位置调整滑块，将文字调节居中，如下图所示。

2.1.6 选择要生成C语言格式还是二进制文件格式。

如果是C语言格式，还可以选择是否生成数组的数组名。

2.1.7 假如我只要取我刚刚设置的16*16点阵字体，那么就要选择“取选中字号”，并选中16*16那一列。

如下图所示。

2.1.8 假如我只要取中文字模，那么就勾上取模中文，同时去掉取模英文的勾，如下图所示。

2.1.9 好了，所有设置妥当，可以开始取模啦。

点击“开始取模”。

如果选择的是C语言格式则取模完成后自动弹出结果窗口，如下图所示。

三、我要取整个GBK字库或者GB2312字库的字模3.1 取模3.1.1 打开软件3.1.2 假如我要取整个GBK字库的字模，那么点击右侧“GBK字库”按钮，自动输入GBK字符集所有文字。

软件使用说明书模板一、概述。

本软件使用说明书旨在帮助用户快速掌握软件的基本操作方法，以便更好地利用软件功能，提高工作效率。

二、安装与启动。

1. 下载软件安装包，并双击打开。

2. 按照提示一步步进行安装，选择安装路径和其他相关设置。

3. 完成安装后，双击软件图标即可启动软件。

三、界面介绍。

软件界面主要分为菜单栏、工具栏、主窗口和状态栏等部分。

菜单栏包括文件、编辑、视图、帮助等功能选项，工具栏包括常用的操作按钮，主窗口是软件的主要操作区域，状态栏显示当前软件状态信息。

四、基本操作。

1. 新建文档，点击菜单栏中的“文件”-“新建”，或者使用快捷键Ctrl + N。

2. 打开文档，点击菜单栏中的“文件”-“打开”，或者使用快捷键Ctrl + O。

3. 保存文档，点击菜单栏中的“文件”-“保存”，或者使用快捷键Ctrl + S。

4. 导出文档，点击菜单栏中的“文件”-“导出”，选择导出格式并保存文档。

5. 打印文档，点击菜单栏中的“文件”-“打印”，选择打印设置并打印文档。

五、高级功能。

1. 格式设置，可以通过菜单栏中的“格式”选项对文档进行格式设置，包括字体、段落、对齐方式等。

2. 插入图片，点击菜单栏中的“插入”-“图片”，选择要插入的图片并确认。

3. 表格操作，通过菜单栏中的“表格”选项可以插入、删除、合并单元格等操作。

4. 批注与修订，可以通过菜单栏中的“审阅”选项进行批注和修订，方便多人协作编辑文档。

六、常见问题解决。

1. 软件无法正常启动，可能是安装过程中出现了错误，建议重新安装软件。

2. 文档格式错误，如果打开文档时提示格式错误，可以尝试使用其他软件打开或者尝试修复文档。

3. 功能操作不熟练，建议多阅读本使用说明书，多练习操作，熟练掌握软件功能。

七、注意事项。

1. 在使用软件过程中，注意及时保存文档，以免因意外情况丢失数据。

2. 注意备份重要文档，避免因为硬件故障等原因导致数据丢失。

3. 如遇到无法解决的问题，可以联系软件厂商的客服人员进行咨询。

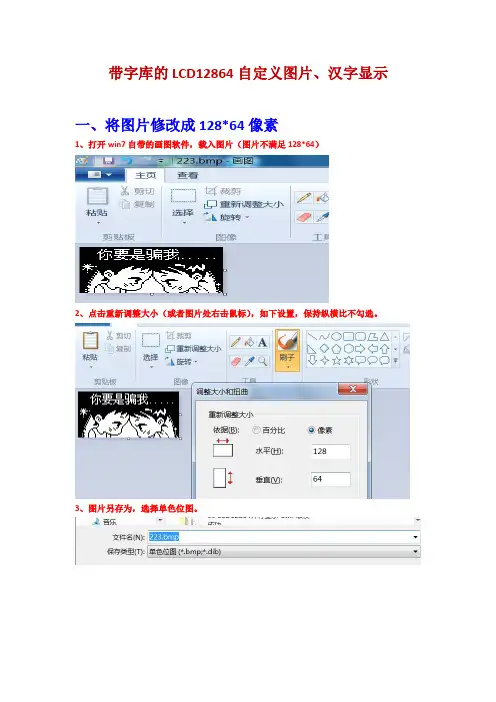

带字库的LCD12864自定义图片、汉字显示
一、将图片修改成128*64像素
1、打开win7自带的画图软件，载入图片（图片不满足128*64）
2、点击重新调整大小（或者图片处右击鼠标），如下设置，保持纵横比不勾选。

3、图片另存为，选择单色位图。

二、LCD12864用ZIMO21软件取模（BMP图片）
1、基本设置里面设置LCD的大小（如果图片像素就是128*64就不需要设置，直接打开）
2、打开BMP图片（黑白）
3、发现图片偏小，不足128*64，此时生成的数据就缺少128*64个点，显示会照成错误，需要修改一下图片大小。

改成128*64
3、直接调入128*64图片
4、设置参数，如下
5、取模选择C51格式
6、显示效果
三、PCtoLCD2002图片取模设置
四、PCtoLCD2002汉字取模设置（根据程序而定）
1、汉字取模参数设置
2、显示效果如下。
