三相异步电动机的运行特性

三相异步电动机连续控制电路一、引言三相异步电动机是工业生产中最常用的电动机之一。

它具有结构简单、使用可靠、运行平稳等特点，被广泛应用于各种机械设备中。

在实际应用中，为了满足不同的工艺要求和实现自动化控制，需要对三相异步电动机进行连续控制。

本文将介绍三相异步电动机连续控制电路的相关知识。

二、三相异步电动机基础知识1. 三相异步电动机的结构和工作原理三相异步电动机由定子和转子两部分组成。

定子上布置着三个对称排列的同心圆形线圈，称为定子绕组。

转子上也布置着类似的线圈，称为转子绕组。

当通过定子绕组通以交流电时，在定子内形成旋转磁场，磁场旋转速度等于供电频率除以极对数。

由于转子中也存在磁场，因此在磁场作用下，转子会受到一个旋转力矩，并随着旋转磁场而旋转。

2. 三相异步电动机的运行特性三相异步电动机具有以下运行特性：（1）起动特性：三相异步电动机的起动需要通过一定的方法来实现，常用的方法有直接启动、降压启动和星-三角启动等。

（2）空载特性：当三相异步电动机处于空载状态时，其转速会略高于额定转速。

（3）负载特性：当三相异步电动机处于负载状态时，其转速会下降，但不会低于额定转速。

三、三相异步电动机连续控制电路1. 三相异步电动机连续控制原理三相异步电动机连续控制是指通过改变电源对电机的供电方式和供电参数，来实现对电机的运行状态进行调节。

常用的控制方式有调速、正反转和制动等。

其中调速是最常见的一种控制方式。

2. 三相异步电动机调速控制原理调速是通过改变供电频率或改变供电电压来实现对三相异步电动机转速进行调节。

常用的调速方法有变频调速和降压调速两种。

（1）变频调速变频调速是指通过将交流供电源经过整流、滤波、逆变等处理后，得到一个可变频率、可变幅值的交流输出，从而实现对电机转速的调节。

变频调速的优点是调速范围大，控制精度高，但成本较高。

（2）降压调速降压调速是指通过改变电源对电机的供电电压来实现对电机转速的调节。

常用的降压调速方法有自耦降压启动、稳压变压器降压启动和可控硅降压启动等。

三相绕线式异步电动机各种运行状态下的机械特性原理简述机械特性是指其转速与转矩间的关系，一般表示为。

由于三相异步电动机的机械特性呈非线性关系，所以函数表达式以转速为自变量，转矩为因变量，写为更为方便。

又因转差率s也可以用来表征转速，而且用s表示的机械特性表达式更为简洁，所以对三相异步电动机一般用来表示机械特性，同时将作为横坐标，这样和原的图形是一致的。

一、三相异步电动机机械特性的表达式三相异步电动机机械特性的表达式一般有三种：1．物理表达式其中为异步电机的转矩常数；为每极磁通；为转子电流的折算值；为转子回路的功率因数。

2．参数表达式其中。

3．实用表达式其中为最大转矩，为发生最大转矩时的转差率。

三种表达式其应用场合各有不同，一般物理表达式适用于定性分析与及间的关系，参数表达式可以分析各参数变化对电动机运行性能的影响，而实用表达式最适合用于进行机械特性的工程计算。

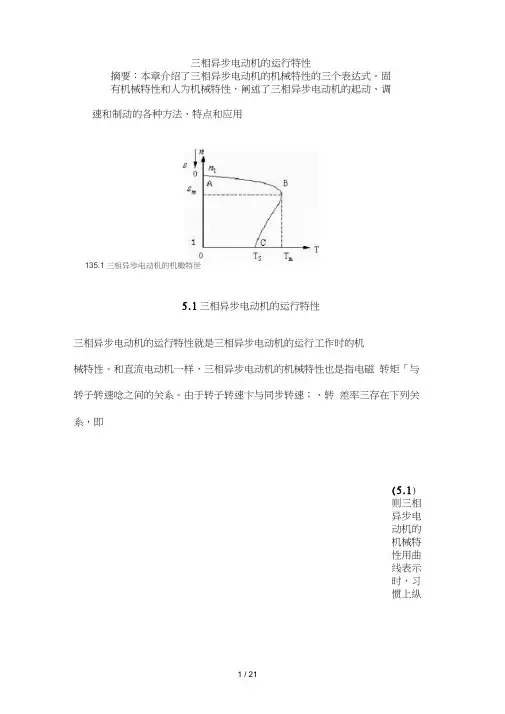

二、三相异步电动机的机械特性1．固有机械特性固有机械特性是指异步电动机在额定电压、额定频率下，电动机按规定方法接线，定子及转子回路中不外接电阻（电抗或电容）时所获得的机械特性，如图15-1所示。

图15-1 三相异步电动机的固有机械特性下面对机械特性上反映其特点的几个特殊点进行分析：（1）起动点：其特点是：，，起动电流；（2）额定运行点：其特点是：，，；（3）同步速点：其特点是：，，，，点是电动状态与回馈制动的转折点；（4）最大转矩点：电动状态最大转矩点，其特点是：，；回馈制动最大转矩点，其特点是：，；由公式可以看出，。

2．人为机械特性由三相异步电动机机械特性的参数表达式可见，异步电动机的电磁转矩在某一转速下的数值，是由电源电压、频率、极对数及定转子电路的电阻、电抗、、、决定的。

因此人为的改变这些参数，就可得到不同的人为机械特性。

现介绍改变某些参数时人为机械特性的变化：（1）降低电压不变，不变，因为，，，所以降低电压时，、、均减小，其人为机械特性见图15-2。

三相异步电动机的⼯作特性及测取⽅法三相异步电动机的⼯作特性及测取⽅法*转速特性*定⼦电流特性*功率因数特性*电磁转矩特性*效率特性异步电动机的⼯作特性在额定电压和额定频率运⾏的情况下，* 电动机的转速n、* 定⼦电流I1、* 功率因数cosΦ1、* 电磁转矩Tem、* 效率η等与输出功率P2 的关系即U1 = UN，f = fn 时的⼀.⼯作特性的分析(⼀) 转速特性输出功率变化时转速变化的曲线n = f (P2)转差率s、转⼦铜耗Pcu2 和电磁功率Pem 的关系式负载增⼤时，必使转速略有下降，转⼦电势E2s 增⼤，所以转⼦电流I2增⼤，以产⽣更⼤⼀点的电磁转矩和负载转矩平衡因此随着输出功率P2的增⼤，转差率s 也增⼤，则转速稍有下降，所以异步电动机的转速特性为⼀条稍向下倾斜的曲线(⼆)定⼦电流特性定⼦电流的变化曲线I1= f (P2)定⼦电流⼏乎随P2按正⽐例增加(三)功率因数特性定⼦功率因数的变化曲线cosΦ1 = f(P2)(1)空载时定⼦电流I1主要⽤于⽆功励磁，所以功率因数很低，约为0.1~ 0.2(2)负载增加时转⼦电流的有功分量增加，使功率因数提⾼，(3)接近额定负载时功率因数达到最⼤(4)负载超过额定值时s 值就会变得较⼤，使转⼦电流中得⽆功分量增加，因⽽使电动机定⼦功率因数⼜重新下降了(四)电磁转矩特性电磁转矩特性Tem = f (P2) 接近于⼀条斜率为1/Ω的直线(五)效率特性异步电动机的效率为当可变损耗等于不变损耗时，异步电动机的效率达到最⼤值中⼩型异步电机的最⼤效率出现在⼤约为3/4的额定负载时异步电动机的⼯作特性可⽤直接负载法求取，也可利⽤等效电路进⾏计算*空载试验*励磁参数与铁耗及机械损耗的确定通过空载试验可以测定异步电动机的励磁参数，异步电动机的励磁参数决定于电机主磁路的饱和程度，所以是⼀种⾮线性参数；通过短路试验可以测定异步电动机的短路参数异步电动机的短路参数基本上与电机的饱和程度⽆关，是⼀种线性参数⼀.空载试验与励磁参数的确定(⼀) 空载试验1.异步电动机空载运⾏指在额定电压和额定频率下，轴上不带任何负载的运⾏状态2.空载试验电路图5.7.1异步电动机空载试验电路3.空载试验的过程定⼦绕组上施加频率为额定值的对称三相电压，从(1.10 ~ 1.30) 倍额定电压值开始调节电源电压，逐渐降低到可能使转速发⽣明显变化的最低电压值为⽌每次记录端电压、空载电流、空载功率和转速，根据记录数据，绘制电动机的空载特性曲线图5.7.2空载特性曲线(⼆) 励磁参数与铁耗及机械损耗的确定从空载特性可确定计算⼯作特性所需等值电路中的励磁参数、铁耗和机械损耗1.机械损耗和铁耗的分离空载试验时输⼊电动机的损耗有：定⼦铜耗、铁耗和机械损耗其中定⼦铜耗和铁耗与电压⼤⼩有关，⽽机械损耗仅与转速有关上式改写为由于可认为铁耗与磁密平⽅成正⽐，因⽽铁耗与端电压平⽅成正⽐，绘制曲线p Fe + p mec = f (U1)2图5.7.3 机械损耗与铁耗的分离作曲线延长线相交于直轴于0ˊ点，过0ˊ作⼀⽔平虚线将曲线的纵坐标分为两部分，由于空载状态下电动机的转速n 接近n0 ，可以认为机械损耗是恒值所以虚线下部纵坐标表⽰与电压⼤⼩⽆关的机械损耗，虚线上部纵坐标表⽰对应于某个电压U1 的铁耗2.励磁参数的确定(1)空载试验时的等效电路图5.7.4 空载试验等效电路(2)励磁参数计算公式⼆. 短路试验与短路参数的确定(⼀) 短路试验对异步电动机⽽⾔，短路是指T 形等效电路中的附加电阻(1-s)r2'/s = 0 的状态，即电动机在外施电压下处于静⽌的状态1.短路试验电路图5.7.5 异步电动机短路试验电路2.短路试验的过程短路试验在电动机堵转降低电源电压情况下进⾏，⼀般从U1 = 0.4 UN 开始，然后逐步降低电压，测量5~7个点，每次记录端电压、定⼦短路电流和短路功率，并测量定⼦绕组的电阻。

三相异步电动机的介绍一、工作原理三相异步电动机是一种利用三相交流电产生旋转磁场的电动机。

当三相交流电通过电动机的三相定子绕组时，会产生旋转磁场。

在旋转磁场的作用下，电动机的转子会产生感应电流，该电流在旋转磁场的作用下会产生一个旋转力矩，从而使电动机的转子转动。

二、结构特点三相异步电动机主要由定子、转子和气隙三部分组成。

定子由铁芯和绕组组成，绕组是电动机中的电流通道，铁芯则是磁路通道。

转子由铁芯和转子绕组组成，转子绕组中通入电流时会产生转矩。

气隙是定子和转子之间的间隙，它是电动机磁路的一部分。

三、运行特性1.转速特性：三相异步电动机的转速与电源频率、电机极数、电机转差率等因素有关。

在额定电压和额定频率下，电动机的转速接近于同步转速。

2.转矩特性：电动机的转矩与电源电压、电流、电机极数等因素有关。

在额定电压和额定频率下，电动机的额定转矩约为最大转矩的50%-60%。

3.效率特性：电动机的效率与负载大小、电机极数、电机转差率等因素有关。

在额定负载下，电动机的效率最高。

四、启动与调速1.启动：三相异步电动机的启动方式主要有直接启动和降压启动两种。

直接启动适用于小容量电动机，降压启动适用于大容量电动机。

2.调速：三相异步电动机的调速方式主要有变极调速、变频调速和变转差率调速等。

变极调速是通过改变电机极数来实现调速，变频调速是通过改变电源频率来实现调速，变转差率调速是通过改变电机转差率来实现调速。

五、常见故障与维护1.常见故障：三相异步电动机的常见故障包括绕组短路、绕组断路、轴承损坏等。

2.维护：定期检查电机绝缘情况，定期清理电机内部灰尘，定期更换轴承润滑脂等。

六、选型与应用1.选型：根据实际需求选择合适的三相异步电动机型号，需要考虑负载大小、电源电压、电源频率等因素。

2.应用：三相异步电动机广泛应用于各种工业设备、家用电器等领域。

例如，在电梯、空调等设备中需要使用到三相异步电动机来驱动设备运行。

七、保护装置为了确保三相异步电动机的正常运行和延长使用寿命，需要安装相应的保护装置。

三相异步电动机的工作特性三相异步电动机是一种常见的电机类型，广泛应用于工业、农业、交通运输等领域。

其工作特性主要包括以下几个方面：1.转速特性三相异步电动机的转速与电源频率、电机极数、转差率等因素有关。

在额定负载范围内，电机转速与电源频率成正比，极数越多转速越低。

此外，转差率的变化也会影响电机的转速。

一般来说，电机的转差率在0.01-0.05之间。

2.转矩特性三相异步电动机的转矩与电源电压、电流、磁通量等因素有关。

在额定电压和电流下，电机的转矩与磁通量成正比。

随着负载的增加，电流也会增加，进而导致转矩增大。

但是，当负载超过额定负载时，电机会过载，电流和转矩会超出额定范围，导致电机受损。

3.功率因数特性三相异步电动机的功率因数与负载性质、电源电压、电流等因素有关。

在空载时，电机的功率因数较低；随着负载的增加，功率因数也会逐渐提高。

当负载达到某一值时，电机的功率因数达到最大值；当负载继续增加时，功率因数会逐渐降低。

4.效率特性三相异步电动机的效率与负载性质、电源电压、电流等因素有关。

在空载时，电机的效率较低；随着负载的增加，效率也会逐渐提高。

当负载达到某一值时，电机的效率达到最大值；当负载继续增加时，效率会逐渐降低。

5.温升特性三相异步电动机的温升与负载性质、环境温度、散热条件等因素有关。

在额定负载范围内，电机的温升与工作时间成正比；超过额定负载时，电机的温升会急剧上升，导致电机受损。

因此，使用时要注意控制负载和工作时间，保证电机在安全范围内运行。

6.启动特性三相异步电动机的启动方式有多种，如直接启动、降压启动等。

直接启动时，启动电流较大，会对电网造成一定冲击；降压启动时，启动电流较小，可以减少对电网的冲击。

但是，降压启动时需要使用启动设备或其他辅助设备，增加了使用成本和维护工作量。

7.调速特性三相异步电动机的调速可以通过改变电源频率、电压等方法来实现。

但是，这些方法都存在一定的局限性，如变频调速虽然可以方便地实现调速，但成本较高且对电网有一定的影响。

三相异步电动机相关理论1、对于某台确定的三相异步电机来说，转差率不是恒定值。

分析如下：S=(n1-n)/n1 式中：n1为同步转速, n 为电机转速。

影响电动机转差率的因素较多，一般来说，当电动机的实际负载率越高时转差率越大。

举个极端的例子：当电机负载过大，导致n=0时候，此时S=1；而其他情况下，0<S<1。

2、三相异步电动机速度公式：n=60f(1−s)/p（1-1）其中：f为供电电源频率，s为转差率，p电机磁极对数。

3、电机转矩公式：T=9550P/n（1-2）其中：P为电机功率，n为转速；在机械设计的时候，可根据此公式进行确定电机的功率。

4、在目前我们所使用的变频控制方式下，电流是影响电机转矩变化的直接因素。

推导过程如下：P=3UI cos∅（1-3）电机转速n=60f(1−s)/p代入转矩公式中得到：T=9550∗3UIp cos∅（1-4）60f(1−S)而：我们使用的变频调速方式中电压U与频率f的比值为常数，假定为常数I（1-5）k，公式变为T=9550∗3kp cos∅60（1−S）在公式（1-5），k为常数、对同一电机来说，p与cos∅均为固定值，在负载恒定的条件下，转差率S固定，只有电流I是个变化值，即：电机输出转矩只与电流有关系。

5、同一个电机在三角形接法、星形接法下，在同样的供电电源下，输出转矩是不同的，转差率是不同的，转速也是不同的。

在同样的供电电源下，电动机电流I∆>I Y，电机输出转矩T∆>T Y，电机转速n∆>n Y，转差率S∆<S Y.6、在中国，星形接法电机额定供电电压三相380V，额定频率为50HZ；角形接法的电机额定供电电压为三相220V，额定频率为87HZ。

7、电机的电流是导致电机能否烧掉得直接因素，其他物理量如电压等并不是直接因素。

一般情况下，单纯的将电机工作电压超过其额定电压，电流不超过额定电流，并不会将电机烧坏。

6-2 三相异步电动机在各种运行状态下的机械特性一、实验目的了解三相线绕式异步电动机在各种运行状态下的机械特性。

二、预习要点1、如何利用现有设备测定三相线绕式异步电动机的机械特性。

2、测定各种运行状态下的机械特性应注意哪些问题。

3、如何根据所测出的数据计算被试电机在各种运行状态下的机械特性。

三、实验项目1、测定三相线绕式转子异步电动机在R S=0时，电动运行状态和再生发电制动状态下的机械特性。

2、测定三相线绕转子异步电动机在R S=36Ω时，测定电动状态与反接制动状态下的机械特性。

3、R S=36Ω，定子绕组加直流励磁电流I1=0.6I N及I2=I N时，分别测定能耗制动状态下的机械特性。

四、实验方法1、实验设备2、屏上挂件排列顺序D33、D32、D34-3、D51、D31、D44、D42、D41、D31 3、R S =0时的电动及再生发电制动状态下的机械特性。

图6-2 三相线绕转子异步电动机机械特性的接线图（1）按图6-2接线，图中M 用编号为DJ17的三相线绕式异步电动机，额定电压：220V,Y 接法。

MG 用编号为DJ23的校正直流测功机。

S 1、S 2、、S 3选用D51挂箱上的对应开关，并将S 1合向左边1端，S 2合在左边短接端（即线绕式电机转子短路），S 3合在2'位置。

R 1选用D44的180Ω阻值加上D42上四只900Ω串联再加两只900Ω并联共4230Ω阻值，R 2选用D44上1800Ω阻值，R S 选用D41上三组45Ω可调电阻(每组为90Ω与90Ω并联)，并用万用表调定在36Ω阻值，R 3暂不接。

直流电表A 2、A 4的量程为5A ，A 3量程为200mA ，V 2的量程为1000V ，交流电压表V 1的量程为150V ，交流电流表A 1量程为2.5A 。

(2) 确定S 1合在左边1端，S 2合在左边短接端，S 3合在2'位置，M 的定子绕组接成星形。

把R 1、R 2阻值置最大，将控制屏左侧三相调压器旋钮向逆时针方电枢电源向旋到底，即把输出电压调到零。
