毕业设计说明书
基于单片机的单总线存储器
读写器设计
学 院：
专 指导教师：
2012年 6 月
信息与通信工程学院
自动化
基于单片机的单总线存储器读写器设计
摘要：本次设计主要是设计一个基于单片机的单总线存储器读写器，所设计的读写器具有可对存储器进行读、写的功能；可实现主机对单一从机（点对点）和主机对多从机（点对多点）的读写功能，且具有数据校验等功能。
本设计所采用的解决方法是，设计以单片机为中心的控制系统，该控制系统主要是读取键盘的输入，并将读取的信息写入存储器中。然后从存储器中读出已经存储的内容，并将它显示在显示器上。如果显示器所显示的信息与输入一致，则表明本次设计的任务完成。本设计通过硬件与软件的结合设计，可以达到预计要求。
关键词：微控制器，单总线存储器，读写功能
Design of The Reader of Single Bus Memory Based on
Microcontroller
Abstract ：The design is mainly based on single chip design a single bus memory for reading and writing.The design solution is used to design a Single-chip microcomputer control system, the control system is read the keyboard input,and sent the information to the memory.Then read the information which has keeped in the memory and show on the display.If the informations showed on the display are same as the input,that means the design is prefect.Or,the design is lose.This design combination of hardware and software design can meet the requirements.
Keywords: Micro controller, single bus memory,reading and writing function
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 单片机程序程序存储空间（ROM）和数据存储空间(RAM)详解 问题：STC89C52RC单片机:8K字节程序存储空间,512字节数据存储空间,内带2K 字节EEPROM存储空间;它们分别存的是什么？ 8K的程序存储空间是存储代码，也就是你写的程序生成的HEX文件的，相当于电脑系统的C盘。 512字节相当于内存，存储空间存储变量，像u8 x,y,z,u32 a之类的临时变量掉电后数据丢失。 2K eeprom相当于电脑系统的硬盘，数据写入后掉电不丢失。主要是单片机在运行的过程中写入数据或者读取数据。像设置的闹铃值，设置好了就不用每次都去设置了，保存在单片机里面，即使掉电了，设置的数据也不会丢失，只需单片机上电再读取就好了。 单片机原理及系统结构 在此先详细分析51单片的存储器结构和寻址方法，再分析片外存储器的扩展，最后给出设计原理并分析系统结构。

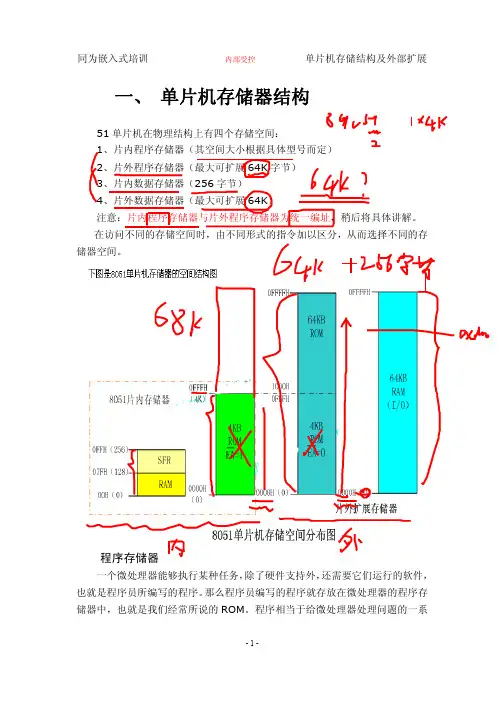

图一：存储空间分布 51单片机存储器结构分析 8051单片机的存储器在物理结构上分为程序存储器空间和数据存储器空间，共有4个存储空间：片内程序存储器、片外程序存储器以及片内数据存储器、片外数据存储器空间。 这种程序存储和数据存储分开的结构形式被称为哈佛结构。MCS-51使用哈弗结构，它的程序空间和数据空间是分开编址的，即各自有各自的地址空间，互不重叠。所以即使地址一样，但因为分开编址，所以依然要说哪一个空间内的某地址。而ARM （甚至是x86）这种冯诺依曼结构的MCU/CPU，它的地址空间是统一并且连续的，代码存储器/RAM/CPU寄存器，甚至PC机的显存，都是统一编址的，只是不同功能的存储器占据不同的地址块，各自为政。 MCS-51单片机存储器的配置特点 ①内部集成了4K的程序存储器ROM； ②内部具有256B的数据存储器RAM（用户空间+SFR空间）； ③可以外接64K的程序存储器ROM和数据存储器RAM。 从物理结构的角度讲，51单片机的存储系统可以分为四个存储空间：既片内ROM，RAM和片外ROM、RAM。 从逻辑结构上看（既编程的角度），可以分为三个不同的空间： （1）片内、片外统一编址的64KB的程序存储器地址空间：0000H~FFFFH(用16位地址);，其中0000H~0FFFH为片内4KB的ROM地址空间，1000H~FFFFH为
单片机常用名词解释 总线: 指能为多个部件服务的信息传送线，在微机系统中各个部件通过总线相互通信。 地址总线（AB）：地址总线是单向的，用于传送地址信息。地址总线的宽度为16位，因此基外部存储器直接寻址64K，16位地址总线由P0口经地址锁存器提供低8位地址（A0~A7），P2口直接提供高8位地址（A8~A15）。 数据总线（DB）：一般为双向，用于CPU与存储器，CPU与外设、或外设与外设之间传送数据信息（包括实际意义的数据和指令码）。数据总线宽度为8位，由P0口提供。 控制总线（CB）：是计算机系统中所有控制信号的总称，在控制总线中传送的是控制信息。由P3口的第二功能状态和4根独立的控制总线，RESET、EA、ALE、PSEN组成。 存储器：用来存放计算机中的所有信息：包括程序、原始数据、运算的中间结果及最终结果等。 只读存储器（ROM）：只读存储器在使用时，只能读出而不能写入，断电后ROM中的信息不会丢失。因此一般用来存放一些固定程序，如监控程序、子程序、字库及数据表等。ROM按存储信息的方法又可分为以下几种 1、掩膜ROM：掩膜ROM也称固定ROM，它是由厂家编好程序写入ROM（称固化）供用户使用，用户不能更改内部程序，其特点是价格便宜。 2、可编程的只读存储器（PROM）：它的内容可由用户根据自已所编程序一次性写入，一旦写入，只能读出，而不能再进行更改，这类存储器现在也称为OTP（Only Time Programmable）。 3、可改写的只读存储器EPROM：前两种ROM只能进行一次性写入，因而用户较少使用，目前较为流行的ROM芯片为EPROM。因为它的内容可以通过紫外线照射而彻底擦除，擦除后又可重新写入新的程序。 4、可电改写只读存储器（EEPROM）： EEPROM可用电的方法写入和清除其内容，其编程电压和清除电压均与微机CPU的5V工作电压相同，不需另加电压。它既有与RAM一样读写操作简便，又有数据不会因掉电而丢失的优点，因而使用极为方便。现在这种存储器的使用最为广泛。
MCS-51单片机在物理结构上有四个存储空间： 1、片内程序存储器 2、片外程序存储器 3、片内数据存储器 4、片外数据存储器 但在逻辑上，即从用户的角度上，8051单片机有三个存储空间： 1、片内外统一编址的64K的程序存储器地址空间（MOVC） 2、256B的片内数据存储器的地址空间（MOV） 3、以及64K片外数据存储器的地址空间（MOVX） 在访问三个不同的逻辑空间时，应采用不同形式的指令（具体我们在后面的指令系统学习时将会讲解），以产生不同的存储器空间的选通信号。 程序内存ROM 寻址范围：0000H ~ FFFFH 容量64KB EA = 1，寻址内部ROM；EA = 0，寻址外部ROM 地址长度：16位 作用：存放程序及程序运行时所需的常数。 七个具有特殊含义的单元是： 0000H ——系统复位，PC指向此处； 0003H ——外部中断0入口 000BH —— T0溢出中断入口
0013H ——外中断1入口 001BH —— T1溢出中断入口 0023H ——串口中断入口 002BH —— T2溢出中断入口 内部数据存储器RAM 物理上分为两大区：00H ~ 7FH即128B内RAM 和SFR区。 作用：作数据缓冲器用。 下图是8051单片机存储器的空间结构图 程序存储器 一个微处理器能够聪明地执行某种任务，除了它们强大的硬件外，还需要它们运行的软件，其实微处理器并不聪明，它们只是完全按照人们预先编写的程序而执行之。那么设
计人员编写的程序就存放在微处理器的程序存储器中，俗称只读程序存储器（ROM）。程序相当于给微处理器处理问题的一系列命令。其实程序和数据一样，都是由机器码组成的代码串。只是程序代码则存放于程序存储器中。 MCS-51具有64kB程序存储器寻址空间，它是用于存放用户程序、数据和表格等信息。对于内部无ROM的8031单片机，它的程序存储器必须外接，空间地址为64kB，此时单片机的端必须接地。强制CPU从外部程序存储器读取程序。对于内部有ROM的8051等单片机，正常运行时，则需接高电平，使CPU先从内部的程序存储中读取程序，当PC值超过内部ROM的容量时，才会转向外部的程序存储器读取程序。 当=1时，程序从片内ROM开始执行，当PC值超过片内ROM容量时会自动转向外部ROM空间。 当=0时，程序从外部存储器开始执行，例如前面提到的片内无ROM的8031单片机，在实际应用中就要把8031的引脚接为低电平。 8051片内有4kB的程序存储单元，其地址为0000H—0FFFH，单片机启动复位后，程序计数器的内容为0000H，所以系统将从0000H单元开始执行程序。但在程序存储中有些特殊的单元，这在使用中应加以注意： 其中一组特殊是0000H—0002H单元，系统复位后，PC为0000H，单片机从0000H 单元开始执行程序，如果程序不是从0000H单元开始，则应在这三个单元中存放一条无条件转移指令，让CPU直接去执行用户指定的程序。 另一组特殊单元是0003H—002AH，这40个单元各有用途，它们被均匀地分为五段，它们的定义如下： 0003H—000AH 外部中断0中断地址区。 000BH—0012H 定时/计数器0中断地址区。
#in clude
详细分析MCS-51单片机内部数据存储器RAM 8051单片机的内部RAM共有256个单元，通常把这256个单元按其功能划分为两部分：低128单元(单元地址00H～7FH)和高128单元(单元地址80H～FFH)。如图所示为低128单元的配置图。 寄存器区 8051共有4组寄存器，每组8个寄存单元(各为8)，各组都以R0～R7作寄存单元编号。寄存器常用于存放操作数中间结果等。由于它们的功能及使用不作预先规定，因此称之为通用寄存器，有时也叫工作寄存器。4组通用寄存器占据内部RAM的00H～1FH单元地址。 在任一时刻，CPU只能使用其中的一组寄存器，并且把正在使用的那组寄存器称之为当前寄存器组。到底是哪一组，由程序状态字寄存器PSW中RS1、RS0位的状态组合来决定。通用寄存器为CPU提供了就近存储数据的便利，有利于提高单片机的运算速度。此外，使用通用寄存器还能提高程序编制的灵活性，因此，在单片机的应用编程中应充分利用这些寄存器，以简化程序设计，提高程序运行速度。 位寻址区 内部RAM的20H～2FH单元，既可作为一般RAM单元使用，进行字节操作，也可以对单元中每一位进行位操作，因此把该区称之为位寻址区。位寻址区共有16个RAM单元，计128位，地址为00H～7FH。MCS-51具有布尔处理机功能，这个位寻址区可以构成布尔处理机的存储空间。这种位寻址能力是MCS-51的一个重要特点。 用户RAM区 在内部RAM低128单元中，通用寄存器占去32个单元，位寻址区占去16个单元，剩下80个单元，这就是供用户使用的一般RAM区，其单元地址为30H～7FH。对用户RAM 区的使用没有任何规定或限制，但在一般应用中常把堆栈开辟在此区中。 内部数据存储器高128单元
第8章单片机常用总线讲解 8.1 C总线接口 80C51单片机本身不具有总线接口，但是通过软件进行模拟，可以挂接具有C接口的芯片。 8.1.1 C总线的介绍 串行扩展总线在单片机系统中的应用是目前单片机技术发展的一种趋势。在目前比较流行的几种串行扩展总线中，总线以其严格的规范和众多带接口的外围器件而获得广泛应用。总线是PHILIPS公司推出的芯片间串行传输总线,它由两根线组成,一根是串行时钟线(SCL),一根是串行数据线(SDA)。主控器利用串行时钟线发出时钟信号,利用串行数据线发送或接收数据。总线由主控器电路引出,凡具有接口的电路(受控器)都可以挂接在总线上,主控器通过总线对受控器进行控制。 随着总线研究的深入，总线已经广泛应用于视/音频领域、IC卡行业和一些家电产品中，在智能仪器、仪表和工业测控领域也越来越多地得到应用。 8.1.2 总线的特点 总线的广泛应用是同它卓越的性能和简便的操作方法分不开的。总线的特点主要表现在以下几个方面： 硬件结构上具有相同的硬件接口界面。总线系统中,任何一个总线接口的外围器件,不论其功能差别有多大,都是通过串行数据线(SDA)和串行时钟线(SCL)连接到总线上。这一特点给用户在设计用用系统中带来了极大的便利性。用户不必理解每个总线接口器件的功能如何,只需将器件的SDA和SCL引脚连到总线上,然后对该器件模块进行独立的电路设计,从而简化了系统设计的复杂性,提高了系统抗干扰的能力。 线接口器件地址具有根大的独立性。每个接口芯片具有唯一的器件地址,由于不能发出串行时钟信号而只能作为从器件使用。各器件之间互不干扰,相互之间不能进行通信,各个器件可以单独供电。单片机与器件之间的通信是通过独一无二的器件地址来实现的。 软件操作的一致性。由于任何器件通过总线与单片机进行数据传送的方式是基本一样的, .v .. ..
单片机的引脚原理图及 说明 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
一、P0端口的结构及工作原理 P0端口8位中的一位结构图见下图： 由上图可见，P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。再看图的右边，标号为P0.X引脚的图标，也就是说P0.X引脚可以是P0.0到P0.7的任何一位，即在P0口有8个与上图相同的电路组成。 下面，我们先就组成P0口的每个单元部份跟大家介绍一下： 先看输入缓冲器：在P0口中，有两个三态的缓冲器，在学数字电路时，我们已知道，三态门有三个状态，即在其的输出端可以是高电平、低电平，同时还有一种就是高阻状态（或称为禁止状态），大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D 锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端（上图中标号为‘读锁存器’端）有效。下面一个是读引脚的缓冲器，要读取P0.X引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线上。
D锁存器：构成一个锁存器，通常要用一个时序电路，时序的单元电路在学数字电路时我们已知道，一个触发器可以保存一位的二进制数（即具有保持功能），在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的。大家看上图中的D锁存器，D端是数据输入端，CP是控制端（也就是时序控制信号输入端），Q是输出端，Q非是反向输出端。 对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号（也就是时序脉冲没有到来），这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。数据传送过来后，当CP时序控制端的时序信号消失了，这时，输出端还会保持着上次输入端D的数据（即把上次的数据锁存起来了）。如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态。 多路开关：在51单片机中，当内部的存储器够用（也就是不需要外扩展存储器时，这里讲的存储器包括数据存储器及程序存储器）时，P0口可以作为通用的输入输出端口（即I/O）使用，对于8031（内部没有ROM）的单片机或者编写的程序超过了单片机内部的存储器容量，需要外扩存储器时，P0口就作为‘地址/数据’总线使用。那么这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。大家看上图，当多路开关与下面接通时，P0口是作为普通的I/O口使用的，当多路开关是与上面接通时，P0口是作为‘地址/数据’总线使用的。 输出驱动部份：从上图中我们已看出，P0口的输出是由两个MOS管组成的推拉式结构，也就是说，这两个MOS管一次只能导通一个，当V1导通时，V2就截止，当V2导通时，V1截止。
单片机课程设计题目:单总线和I2C总线结合实现数字温度计实验 班级: 设计者: 指导教师: 单总线和I2C总线结合实现数字温度计实验 一、实验目的 通过本实验,理解掌握单总线器件和I2C总线器件的应用,熟悉串行总线的操作 技巧。 二、实验设备及器件 IBM PC 机一台 DP-51PROC 单片机综合仿真实验仪一台 三、实验内容 1.编写程序,通过单片机的P3.3 口控制一个DS18B20 完成数字温度的采集,然后 用程序处理采集到的数据结果。 2.编写程序,通过I2C 总线器件ZLG7290 实现温度数据的输出显示。 3.结合以上两部分程序,编程实现数字式温度计的程序设计。 四、实验要求
熟练掌握单总线方式器件的应用,熟悉I2C 总线协议,学习I2C 器件的使用方法。 五、实验过程和步骤 (一、新建工程文件 1、点击工具栏Project选项,在下拉菜单中选择New Project命令,弹出项目文件保存对话框,输入项目名后,点击保存按钮。 2、在工程建立完毕以后,uVision会弹出器件选择窗口,选择相应的器件型号。如想修改,可点击工具栏Project选项,在下拉菜单中选择Select Device for Target …Target?命令。 3、点击工具栏File选项,选中New命令,新建文件,输入源程序。 4、把文件保存到磁盘中,如用汇编语言编写程序用.asm为扩展名,如用C语言编写程序用.c 为扩展名。 5、添加该文件到工程中,在Projectwindos窗口内,选中Source Group1然后点击鼠标右键,选择Add files to Group “Source Group1”,选择刚才创建的源程序文件,单击Add按钮。 (二、程序文件的编译、链接 1. 安装B4 区JP12 接口上的短路帽,将B4 区的DQ 与A2 区INT1(P3.3相连。 2. 安装D5 区JP1 接口上的短路帽,将D5 区的SDA、SCL 分别与A2 区的 P17、 P16 相连。 3. 将D5 区的RST_L 针接上高电平。
DS18B20 以单总线协议工作，测温分机首先发送复位脉冲命令，使信号线上所有的 DS18B20 芯片都被复位，接着发送ROM 操作命令，使序列号编码匹配的DS18B20 被激活进入接收内存访问命令状态；内存访问命令完成温度转换、温度读取等工作(单总线在ROM 命令发送之前存储命令和控制命令不起作用)。DS18B20 工作流程见图3 所示。 图3 DS18B20 工作流程图 系统以ROM 命令和存储器命令的形式对DS18B20 操作。ROM 操作命令均为8 位，命令代码分别为：读ROM(0x33H)、匹配ROM(0x55H)、跳过ROM(0xCCH) 、搜索ROM(0xF0H) 和告警搜索(0xECH) 命令；存储器操作命令为：写暂存存储器(0x4EH) 、读暂存存储器(0xBEH)、复制暂存存储器(0x48H)、温度变换(0x44H)、重新调出EERAM(0xB8H)以及读电源供电方式(0xB4H)命令。其对时序及电特性参数要求较高，必须严格按照它的时序要求去操作。DS18B20 的数据读写由测温分机来完成，包括初始化、读数据和写数据。 系统软件采用模块化程序设计，主从式结构通信方式。规定总线上有一个测温主机和64台分机，分机地址唯一。初始化完成后各分机均处于监听状态，采用中断方式工作，测温分机接受上位机命令，向DS18B20发出地址匹配命令帧，进入等待状态，每一帧数据位都对应着不同意义，若地址匹配成功则进行响应分机，否则继续等待，直到等待超时而重发命令。温度采集模块负责数据的采集工作。 当缓冲区有数据时产生中断，程序转向中断服务子程序入口，中断子程序如下： void SerialInterrupt() interrupt 4 //中断服务子程序 {loop0:if(RI);SlaveNo=SBUF; RI=0; while (! RI); //等待下一个命令 loop1:RI=0; SensorNo=SBUF; if(SlaveNo==0x81&SensorNo<0x80) //判别数据是否合法 {while(1)
单片机存储器类型详解 分为两大类RAM和ROM，每一类下面又有很多子类： RAM：SRAM SSRAM DRAM SDRAM ROM：MASK ROM OTP ROM PROM EPROM EEPROM FLASH Memory RAM：Random Access Memory随机访问存储器 存储单元的内容可按需随意取出或存入，这种存储器在断电时将丢失其存储内容，故主要用于存储短时间使用的程序。它的特点就是是易挥发性（volatile），即掉电失忆。我们常说的电脑内存就是RAM的。 ROM：Read Only Memory只读存储器 ROM 通常指固化存储器(一次写入，反复读取)，它的特点与RAM相反。 RAM和ROM的分析对比： 1、我们通常可以这样认为，RAM是单片机的数据存储器，这里的数据包括内部数据存储器（用户RAM区，可位寻址区和工作组寄存器）和特殊功能寄存器SFR，或是电脑的内存和缓存，它们掉电后数据就消失了（非易失性存储器除外，比如某些数字电位器就是非易失性的）。 ROM是单片机的程序存储器，有些单片机可能还包括数据存储器，这里的数据指的是要保存下来的数据，即单片机掉电后仍然存在的数据，比如采集到的最终信号数据等。而RAM 这个数据存储器只是在单片机运行时，起一个暂存数据的作用，比如对采集的数据做一些处理运算，这样就产生中间量，然后通过RAM暂时存取中间量，最终的结果要放到ROM的数据存储器中。如下图所示：
2、ROM在正常工作状态下只能从中读取数据，不能快速的随时修改或重新写入数据。它的优点是电路结构简单，而且在断电以后数据不会丢失。缺点是只适用于存储那些固定数据的场合。 RAM与ROM的根本区别是RAM在正常工作状态下就可以随时向存储器里写入数据或从中读取数据。 SRAM：Static RAM静态随机访问存储器 它是一种具有静止存取功能的内存，不需要刷新电路即能保存它内部存储的数据。不像DRAM内存那样需要刷新电路，每隔一段时间，固定要对DRAM刷新充电一次，否则内部的数据即会消失，因此SRAM具有较高的性能，但是SRAM也有它的缺点，即它的集成度较低，相同容量的DRAM内存可以设计为较小的体积，但是SRAM却需要很大的体积，所以在主板上SRAM存储器要占用一部分面积。 优点:速度快，不必配合内存刷新电路，可提高整体的工作效率。 缺点:集成度低，功耗较大，相同的容量体积较大，而且价格较高，少量用于关键性系统以提高效率。 DRAM：Dynamic RAM动态随机访问存储器 DRAM 只能将数据保持很短的时间。为了保持数据，DRAM使用电容存储，所以必须隔一段时间刷新（refresh）一次，如果存储单元没有被刷新，存储的信息就会丢失。 既然内存是用来存放当前正在使用的（即执行中）的数据和程序，那么它是怎么工作的呢？ 我们平常所提到的计算机的内存指的是动态内存（即DRAM），动态内存中所谓的“动态”，
单片机：交通灯课程设计（一）(2007-04-21 13:28:54) 目录 摘要--------------------------------------------------------- 1 1.概述 -------------------------------------------------------- 2 2.硬件设计----------------------------------------------------- 3 2.1单片机及其外围--------------------------------------------3 2.1.1单片机的选择-----------------------------------------3 2.1.2单片机的特点及其应用范围----------------------------- 3 2.1.3存储器的扩展----------------------------------------- 4 2.1.4内存的扩展------------------------------------------- 6 2.1.5MCS-52的I/O接口扩展--------------------------------- 8 2.2电路部分--------------------------------------------------11 2.2.1元器件选用-------------------------------------------11 2.2.2电路完成功能-----------------------------------------13 3.软件设计------------------------------------------------------15 3.1软件概述-------------------------------------------------15 3.2汇编语言指令说明-----------------------------------------16 3.3定时/计数器的原理----------------------------------------16 3.3.1定时/计数器的概述-----------------------------------16 3.3.2 8255A片选及各端口地址-------------------------------18 3.3.3信号控制码------------------------------------------18 3.3.4工作方式寄存器--------------------------------------19 3.3.5定时/计数器初值及定时器T0的工作方式----------------20
《自动检测技术及仪表》 课程设计报告 题目:单总线数字温度传感器及其应用 学院： 专业： 年级： 姓名： 学号： 指导教师：陈焰
摘要 介绍了单总线数字温度传感器DS1820的内部结构，工作原理、测量电路原理图、特性等，DSl820是由美国DALLAS公司提供的一种单总线系统的数字温度传感器，它可提供二进制9位温度信息，分辨率为0．5℃，可在一55℃～+125℃的范围内测量温度。从中央处理器到DSl820仅需连接一条信号线和地线，其指令信息和数据信息都经过单总线接口与DSl820进行数据交换。DSl820完成读、写和温度变换所需的电源可以由数据线本身提供，也可以由外部供给。并且，每个DSl820有唯一的系列号，因此同一条单总线上可以挂接多个DSl820，构成主从结构的多点测温传感器网络。此特性可普遍应用在包括环境监测、建筑物和设备内的温度场测量，以及过程监视和控制中的温度检测中。○1 一、单总线数字温度传感器的内部结构 DSl820内部框图如图l所示○2。主要包括7部分：(1)64位光刻ROM 与单线接口；(2)温度传感器；(3)寄生电源；(4)温度报警触发器TH 和TL，分别用来存储用户设定的温度上、下限；(5)高速暂存器，即便笺式RAM，用于存放中间数据；(6)存储与控制逻辑；(7)8位循环冗余校验码(CRC)。
图1 DS1820内部结构 二、单总线数字温度传感器的工作原理 该器件可以从单总线上得到能量并储存在内部电容中，该能量是当信号线处于低电平期间消耗，在信号线为高电平时能量得到补充，这种供电方式称为寄生电源供电。DSl820也可以由3—5.5V的外部电源供电。 每一片DSl820都有64位长的惟一ROM码。第一个八位为单总线器件识别码(DSl820为28h)，接下来48位是器件的惟一系列码，最后八位是前56位的CRC校验码。CRC校验码按下列多项式计算: DSl820内有一个能直接转化为数字量的温度传感器，其分辨率为9，lO，ll，12bit可编程，通过设置内部配置寄存器来选择温度的转换精度，出厂时默认设置为12bit。温度的转换精度有O．5℃、O．25℃、O．125℃、O．0625℃。温度转换后以16bit格式存入便笺式RAM，可以用读便笺式RAM命令(BEH)通过1一Wire接口读取温度信息，数据传
郑州航空工业管理学院 《单片机原理与应用》 课程设计说明书 10 级自动化专业 1006112 班级 题目51单片机大容量数据存储器的系统扩展姓名杨向龙学号100611234 指导教师王义琴职称讲师 二О一三年六月十日
目录 一、51单片机大容量数据存储器的系统扩展的基本原理 (4) 二、设计方案 (4) 三、硬件的设计 (5) 3.1 系统的硬件构成及功能 (5) 3.2硬件的系统组成 (5) 3.2.1、W241024A (5) 3.2.2、CPLD的功能实现 (5) 3.2.3、AT89C52简介 (6) 3.2.4、SRAM的功能及其实现 (9) 3.3、基本单片机系统大容量数据存储器系统扩展 (9) 五、结论 (13) 六、参考资料 (13)
51单片机大容量数据存储器的系统扩展 摘要：在单片机构成的实际测控系统中，仅靠单片机内部资源是不行的，单片 机的最小系统也常常不能满足要求，因此，在单片机应用系统硬件设计中首先要解决系统扩展问题。51单片机有很强的外部扩功能, 传统的用IO口线直接控制大容量数据存储器的片选信号的扩展系统存在运行C51编译的程序时容易死机的缺点。文中介绍了一种改进的基于CPLD的51系列单片机大容量数据存储器的扩展方法，包括硬件组成和软件处理方法。 关键字：W241024A、CPLD、AT89C52、SRAM 一、51单片机大容量数据存储器的系统扩展的基本原理 MCS-51 单片机系统扩展时，一般使用P0 口作为地址低8位（与数据口分时复用），而P2口作为地址高8位，它共有16根地址总线，最大寻址空间为64KB。但在实际应用中，有一些特殊场合，例如，基于单片机的图像采集传输系统，程控交换机话单的存储等，需要有大于64KB 的数据存储器。 二、设计方案 在以往的扩展大容量数据存储器的设计中，一般是用单片机的IO口直接控制大容量数据存储器的片选信号来实现，但是这种设计在运行以C51编写的程序（以LARGE 方式编译）时往往会出现系统程序跑飞的问题，尤其是在程序访问大容量数据存储器（如FLASH）的同时系统产生异常（如中断），由于此时由IO 口控制的片选使FLASH 被选中而SRAM 无法被选中，堆栈处理和函数参数的传递无法实现从而导致程序跑飞的现象。文章介绍一种基于CPLD 的大容量数据存储器的扩展系统，避免了上述问题的产生，提高了扩展大容量数据存储器系统的可靠性。该系统MCU 采用89C52，译码逻辑的实现使用了一片EPM7128 CPLD 芯片，系统扩展了一片128K 的SRAM，一片4M 字节的NOR FLASH，以上芯片均为5V 供电。
CAN总线通讯基于51单片机应用
第一章前言 1.1 概述 控制器局域网（CAN－Controller Area Network）属于现场总线（Fieldbus）的范畴，是众多的属于现场总线标准之一，它适用于工业控制系统，具有通信速率高、可靠性强、连接方便、性能价格比高等诸多特点。它是一种有效支持分布式控制或实时控制的串行通信网络，以其短报文帧及CSMA/CD-AMP（带有信息优先权及冲突检测的载波监听多路访问）的MAC（媒介访问控制）方式而倍受工业自动化领域中设备互连的厚爱。CAN的应用范围遍及从高速网络到低成本的多线路网络，它可以应用于汽车系统、机械、技术设备和工业自动化里几乎任何类型的数据通信。 随着计算机硬件、软件及集成电路技术的迅速发展，同时消费类电子产品、计算机外设、汽车和工业应用等的需求不断增加。高速、高可靠和低成本的通信介质的要求也随之提高。现场总线是当今自动化领域技术发展的热点之一，它为分布式控制系统实现各节点之间实时、可靠的数据通信提供了强有力的技术支持。 微处理器中常用的串行总线是通用异步接收器传输总线(UART)、串行通信接口(SCI)、同步外设接口(SPI)、内部集成电路(I2C)和通用串行总线(USB)，以及车用串行总线，包括控制器区域网(CAN)和本地互连网(LIN)等。这些总线在速度、物理接口要求和通信方法学上都有所不同。 在计算机数据传输领域内，长期以来使用的通信标准，尽管被广泛使用，但是无法在需要使用大量的传感器和控制器的复杂或大规模的环境中使用。控制器局部网CAN(CONTROLLER AERANETW0RK)就是为适应这种需要而发展起来的。随着汽车电子技术的发展，消费者对于汽车功能的要求越来越多，汽车上所用的电控单元不断增多，电控单元之间信息交换的需求，使得电子装置之间的通讯越来越复杂，同时意味着需要更多的连接信号线，这就促进了车用总线技术的发展。CAN 总线的出现，就是为了减少不断增加的信号线，所有的外围器件都可以被连接到总线上由于CAN总线具有可靠性高、实时性好、成本合理等优点，逐渐被应用于如船舶、航天、工业测控、自动化、电力系统、楼宇监控等其他领域中。
单片机相关常用名词解释(转) 总线: 指能为多个部件服务的信息传送线，在微机系统中各个部件通过总线相互通信。 地址总线（AB）：地址总线是单向的，用于传送地址信息。地址总线的宽度为16位，因此基外部存储器直接寻址64K，16位地址总线由P0口经地址锁存器提供低8位地址（A0~A7），P2口直接提供高8位地址（A8~A15）。 数据总线（DB）：一般为双向，用于CPU与存储器，CPU与外设、或外设与外设之间传送数据信息（包括实际意义的数据和指令码）。数据总线宽度为8位，由P0口提供。 控制总线（CB）：是计算机系统中所有控制信号的总称，在控制总线中传送的是控制信息。由P3口的第二功能状态和4根独立的控制总线，RESET、EA、ALE、PSEN组成。 存储器： 用来存放计算机中的所有信息：包括程序、原始数据、运算的中间结果及最终结果等。 只读存储器（ROM）：只读存储器在使用时，只能读出而不能写入，断电后ROM中的信息不会丢失。因此一般用来存放一些固定程序，如监控程序、子程序、字库及数据表等。ROM按存储信息的方法又可分为以下几种 1、掩膜ROM： 掩膜ROM也称固定ROM，它是由厂家编好程序写入ROM（称固化）供用户使用，用户不能更改内部程序，其特点是价格便宜。 2、可编程的只读存储器（PROM）： 它的内容可由用户根据自已所编程序一次性写入，一旦写入，只能读出，而不能再进行更改，这类存储器现在也称为OTP（Only Time Programmable）。 3、可改写的只读存储器EPROM： 前两种ROM只能进行一次性写入，因而用户较少使用，目前较为流行的ROM芯片为EPROM。因为它的内容可以通过紫外线照射而彻底擦除，擦除后又可重新写入新的程序。 4、可电改写只读存储器（EEPROM）： EEPROM可用电的方法写入和清除其内容，其编程电压和清除电压均与微机CPU的5V工作电压相同，不需另加电压。它既有与RAM一样读写操作简便，又有数据不会因掉电而丢失的优点，因而使用极为方便。现在这种存储器的使用最为广泛。 随机存储器（RAM）： 这种存储器又叫读写存储器。它不仅能读取存放在存储单元中的数据，还能随时写入新的数据，写入后原
51单片机的P0口工作原理详细讲解 一、P0端口的结构及工作原理P0端口8位中的一位结构图见下图： 由上图可见，P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。再看图的右边，标号为P0.X引脚的图标，也就是说P0.X引脚可以是P0.0到 P0.7的任何一位，即在P0口有8个与上图相同的电路组成。下面，我们先就组成P0口的每个单元部份跟大家介绍一下：先看输入缓冲器：在P0口中，有两个三态的缓冲器，在学数字电路时，我们已知道，三态门有三个状态，即在其的输出端可以是高电平、低电平，同时还有一种就是高阻状态(或称为禁止状态)，大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端(上图中标号为‘读锁存器’端)有效。下面一个是读引脚的缓冲器，要读取P0.X引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的部数据总线上。D锁存器：构成一个锁存器，通常要用一个时序电路，时序的单元电路在学数字电路时我们已知道，一个触发器可以保存一位的二进制数(即具有保持功能)，在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的。大家看上图中的D 锁存器，D端是数据输入端，CP是控制端(也就是时序控制信号输入端)，Q是输出端，Q非是反向输出端。对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号(也就是时序脉冲没有到来)，这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。数据传送过来后，当CP时序控制端的时序信号消失了，这时，输出端还会保持着上次输入端D的数据(即把上次的数据锁存起来了)。如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态。多路开关：在51单片机中，当部的存储器够用(也就是不需要外扩展存储器时，这里讲的存储器包括数据存储器及程序存储器)时，P0口可以作为通用的输入输出端口(即I/O)使用，对于8031(部没有ROM)的单片机或者编写的程序超过了单片机部的存储器容量，需要外扩存储器时，P0口就作为‘地址/数据’总线使用。那么这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。大家看上图，当多路开关与下面接通时，P0口是作为普通的I/O口使用的，当多路开关是与上面接通时，P0口是作为‘地址/数据’总线使用的。输出驱动部份：从上图中我们已看出，P0口的输出是由两个MOS管组成的推拉式结构，也就是说，这两个MOS管一次只能导通一个，当V1导通时，V2就截止，当V2导通时，V1截止。 前面我们已将P0口的各单元部件进行了一个详细的讲解，下面我们就来研究一下P0口做为I/O口及地址/数据总线使用时的具体工作过程。1、作为I/O端口使用时的工作原理P0口作为I/O端口使用时，多路开关的控制信号为0(低电平)，看上图中的线线部份，多路开关的控制信号同时与与门的一个输入端是相接的，我们知道与门的逻辑特点是“全1出1，
单片机程序程序存储空间（ROM）和数据 存储空间(RAM)详解 问题：STC89C52RC单片机:8K字节程序存储空间,512字节数据存储空间,内带2K字节EEPROM存储空间;它们分别存的是什么？ 8K的程序存储空间是存储代码，也就是你写的程序生成的HEX文件的，相当于电脑系统的C盘。 512字节相当于内存，存储空间存储变量，像u8 x,y,z,u32 a之类的临时变量掉电后数据丢失。 2K eeprom相当于电脑系统的硬盘，数据写入后掉电不丢失。主要是单片机在运行的过程中写入数据或者读取数据。像设置的闹铃值，设置好了就不用每次都去设置了，保存在单片机里面，即使掉电了，设置的数据也不会丢失，只需单片机上电再读取就好了。 单片机原理及系统结构 在此先详细分析51单片的存储器结构和寻址方法，再分析片外存储器的扩展，最后给出设计原理并分析系统结构。 图一：存储空间分布
51单片机存储器结构分析 8051单片机的存储器在物理结构上分为程序存储器空间和数据存储器空间，共有4个存储空间：片内程序存储器、片外程序存储器以及片内数据存储器、片外数据存储器空间。 这种程序存储和数据存储分开的结构形式被称为哈佛结构。MCS-51使用哈弗结构，它的程序空间和数据空间是分开编址的，即各自有各自的地址空间，互不重叠。所以即使地址一样，但因为分开编址，所以依然要说哪一个空间内的某地址。而ARM（甚至是x86）这种冯诺依曼结构的MCU/CPU，它的地址空间是统一并且连续的，代码存储器/RAM/CPU寄存器，甚至PC机的显存，都是统一编址的，只是不同功能的存储器占据不同的地址块，各自为政。 MCS-51单片机存储器的配置特点 ①内部集成了4K的程序存储器ROM； ②内部具有256B的数据存储器RAM（用户空间+SFR空间）； ③可以外接64K的程序存储器ROM和数据存储器RAM。 从物理结构的角度讲，51单片机的存储系统可以分为四个存储空间：既片内ROM，RAM和片外ROM、RAM。 从逻辑结构上看（既编程的角度），可以分为三个不同的空间： （1）片内、片外统一编址的64KB的程序存储器地址空间：0000H~FFFFH(用16位地址);，其中0000H~0FFFH为片内4KB的ROM地址空间，1000H~FFFFH为外部ROM 地址空间； （2）256B的内部数据存储器地址空间（用8位地址），00H~FFH，分为两大部分，其中00H~7FH（共128B单元）为内部静态RAM的地址空间，80H~FFH为特殊功能寄存器的地址空间，21个特殊功能寄存器离散地分布在这个区域； （3）64KB的外部数据存储器地址空间(用16位地址)：0000H~FFFFH，包括扩展I/O地址空间。 上述4个存储空间地址是重叠的，如图1所示。8051的指令系统设计了不同的数据传送指令以区别这4个不同的逻辑空间：CPU访问片内、片外ROM指令用MOVC，访问片外RAM指令用MOVX，访问片内RAM指令用MOV。 程序存储器用于存放编好的程序和表格常数。程序通过16位程序计数器寻址，寻址能力为64KB。这使得指令能在64KB的地址空间内任意跳转，但不能使程序从程序存储器空间转移到数据存储器空间。
