电力管线砼包管施工

顶管工程1. 施工组织安排1.1本工程采用人工顶管,分成两个阶段施工，第一阶段为工作井、接收井的施工，第二阶段为人工顶管的实施，其中工作井、接收井的施工可以交叉作业，速度较快，设备也能得到充分的利用。

1.2 顶管施工工艺流程工作井施工→顶进设备安装调试→吊装砼管到轨道上→连接好工具管→装顶铁→开启油泵顶进→出泥→管道贯通→拆工具管→砌检查井。

2. 施工准备工作2.1 生产准备1、进行施工测量和现场放线工作。

2、确定管线范围内及施工需用场地内所有障碍物，如管线、电线杆、树木及附近房屋等的准确位置。

3、按施工平面布置图修建临时设施，安装临时水、电线路，并试水、试电。

4、进行顶管所用设备的加工制作。

5、根据顶进长度，准备好各类管线和所需的辅助物（固定架等）。

6、根据材料计划，分期分批组织材料进场。

2.2 技术准备1、审查施工图纸和进行各专业图纸会审，进行施工技术交底工作。

2、做好标高点控制，施工测量和现场放线工作。

3、按照规划局提供的永久水准点，引临时水准点至井下，施工中经常进行校正。

3. 主要工程项目的施工技术方案3.1 人工顶管顶力的计算：1、对于顶管顶进深度范围土质好的，管前挖土能形成拱，可采用先挖后顶的方法施工。

根据经验公式：P=n P0其中：P——总顶力n——土质系数。

土质系数取值可根据以下两种情况选取：（1）土质为粘土、亚粘土及天然含水量较大的亚砂土，管前挖土能成拱者，取1.5～2.0。

（2）土质为中粗砂及含水量较大的粉细砂，管前挖土不易成拱者，取3～4。

取n 为2.0。

P0——为顶进管子全部自重。

顶进的每节管自重约为2 吨，最长段以60 米计，每节管长2 米，共要顶进33.5 节管，则P0＝2*33.5＝60 吨。

则总的顶力为：P=n P0 ＝2.0*60＝120 吨考虑地下工程的复杂性及不可预见因素，顶管设备取1.3 倍左右的储备能力，设备顶进应力为156 吨, 取总的顶力F＝200 吨，选用两个千斤顶作为顶进动力设备，每个千斤顶的顶力应为100 吨。

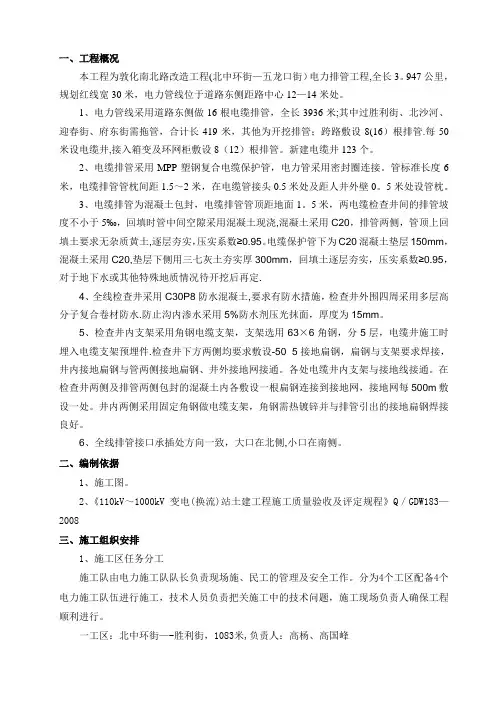

一、工程概况本工程为敦化南北路改造工程(北中环街—五龙口街）电力排管工程,全长3。

947公里，规划红线宽30米，电力管线位于道路东侧距路中心12—14米处。

1、电力管线采用道路东侧做16根电缆排管，全长3936米;其中过胜利街、北沙河、迎春街、府东街需拖管，合计长419米，其他为开挖排管；跨路敷设8(16）根排管.每50米设电缆井,接入箱变及环网柜敷设8（12）根排管。

新建电缆井123个。

2、电缆排管采用MPP塑钢复合电缆保护管，电力管采用密封圈连接。

管标准长度6米，电缆排管管枕间距1.5～2米，在电缆管接头0.5米处及距人井外壁0。

5米处设管枕。

3、电缆排管为混凝土包封，电缆排管管顶距地面1。

5米，两电缆检查井间的排管坡度不小于5‰，回填时管中间空隙采用混凝土现浇,混凝土采用C20，排管两侧，管顶上回填土要求无杂质黄土,逐层夯实，压实系数≥0.95。

电缆保护管下为C20混凝土垫层150mm，混凝土采用C20,垫层下侧用三七灰土夯实厚300mm，回填土逐层夯实，压实系数≥0.95，对于地下水或其他特殊地质情况待开挖后再定.4、全线检查井采用C30P8防水混凝土,要求有防水措施，检查井外围四周采用多层高分子复合卷材防水.防止沟内渗水采用5%防水剂压光抹面，厚度为15mm。

5、检查井内支架采用角钢电缆支架，支架选用63×6角钢，分5层，电缆井施工时埋入电缆支架预埋件.检查井下方两侧均要求敷设-50×5接地扁钢，扁钢与支架要求焊接，井内接地扁钢与管两侧接地扁钢、井外接地网接通。

各处电缆井内支架与接地线接通。

在检查井两侧及排管两侧包封的混凝土内各敷设一根扁钢连接到接地网，接地网每500m敷设一处。

井内两侧采用固定角钢做电缆支架，角钢需热镀锌并与排管引出的接地扁钢焊接良好。

6、全线排管接口承插处方向一致，大口在北侧,小口在南侧。

二、编制依据1、施工图。

2、《110kV～1000kV变电(换流)站土建工程施工质量验收及评定规程》Q／GDW183—2008三、施工组织安排1、施工区任务分工施工队由电力施工队队长负责现场施、民工的管理及安全工作。

第1篇一、工程概况1. 工程名称：XX市电力管线工程2. 工程地点：XX市XX区3. 工程业主：XX电力公司4. 工程规模：全长XX公里，涉及XX个街道、XX个社区5. 工程工期：XX个月二、施工指导思想及组织原则1. 施工指导思想：以科学发展观为指导，坚持安全第一、质量第一、进度第一的原则，确保工程优质、高效、安全、文明施工。

2. 施工组织原则：（1）科学组织、合理调配；（2）质量保证、安全第一；（3）文明施工、环保先行；（4）严格管理、强化监督。

三、施工组织机构1. 成立项目指挥部，负责工程的全面协调、指挥和监督。

2. 项目指挥部下设以下部门：（1）工程技术部：负责施工图纸的审核、技术交底、施工方案编制等工作；（2）质量安全管理部：负责工程质量、安全、环保等方面的管理工作；（3）物资设备部：负责施工材料的采购、供应、管理等工作；（4）工程管理部：负责施工进度、成本、合同等方面的管理工作；（5）人力资源部：负责施工人员招聘、培训、考核等工作。

四、施工准备1. 施工场地“三通一平”工作：确保施工场地道路畅通、排水设施完善、电力供应充足。

2. 建设临时设施：搭建施工办公室、仓库、宿舍等临时设施。

3. 设备进场：提前做好设备采购、运输、安装等工作。

4. 测量放线：按照设计图纸进行测量放线，确保管线位置准确。

5. 设计技术交底及图纸会审：组织相关人员对设计图纸进行会审，明确施工技术要求。

6. 余土弃置场及其施工便道施工：设置余土弃置场，修建施工便道。

五、施工工艺及技术措施1. 沟槽开挖：采用人工开挖和机械开挖相结合的方式，确保沟槽开挖深度、宽度符合设计要求。

2. 基础垫层施工：铺设碎石垫层，确保基础垫层平整、密实。

3. 管道敷设：采用直埋敷设、管道沟槽敷设等方式，确保管道安装牢固、安全。

4. 管道包封：对管道进行防腐处理，确保管道使用寿命。

5. 检查井浇筑：按照设计要求，浇筑检查井，确保检查井质量。

6. 沟槽回填：采用分层回填、压实的方式，确保沟槽回填密实。

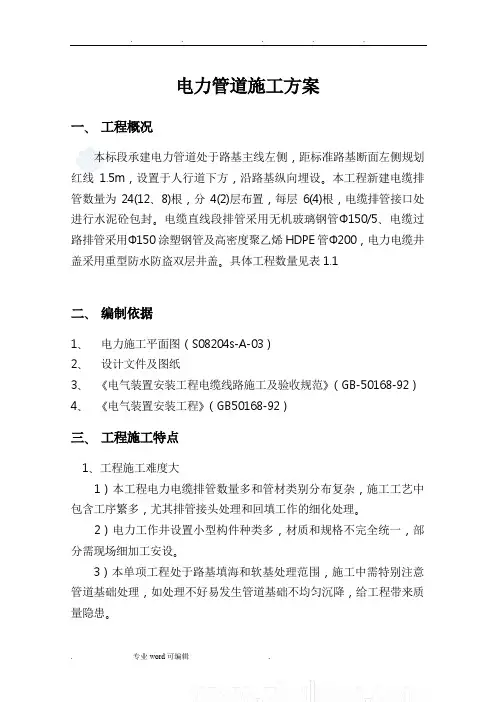

电力管道施工方案一、工程概况本标段承建电力管道处于路基主线左侧，距标准路基断面左侧规划红线1.5m，设置于人行道下方，沿路基纵向埋设。

本工程新建电缆排管数量为24(12、8)根，分4(2)层布置，每层6(4)根，电缆排管接口处进行水泥砼包封。

电缆直线段排管采用无机玻璃钢管Φ150/5、电缆过路排管采用Φ150涂塑钢管及高密度聚乙烯HDPE管Φ200，电力电缆井盖采用重型防水防盗双层井盖。

具体工程数量见表1.1二、编制依据1、电力施工平面图（S08204s-A-03）2、设计文件及图纸3、《电气装置安装工程电缆线路施工及验收规范》（GB-50168-92）4、《电气装置安装工程》（GB50168-92）三、工程施工特点1、工程施工难度大1）本工程电力电缆排管数量多和管材类别分布复杂，施工工艺中包含工序繁多，尤其排管接头处理和回填工作的细化处理。

2）电力工作井设置小型构件种类多，材质和规格不完全统一，部分需现场细加工安设。

3）本单项工程处于路基填海和软基处理范围，施工中需特别注意管道基础处理，如处理不好易发生管道基础不均匀沉降，给工程带来质量隐患。

3）部分电力电缆保护管距排水管线较近，需做好各种防护、保护措施，不得破坏已施工完成的管线。

2、工程质量要求高本工程是新建市政基础设施工程，具有质量要求高，工程牵涉面广，社会影响大，因此要求必须精心组织，规范施工，在施工准备阶段制定详细的切实可行施工计划，建立健全和完善质量的体系组织机构，并在施工过程中严格执行ISO9002标准，按ISO9002程序文件要求对工程质量进行跟踪、检查和控制。

同时材料人员严把材料设备关，杜绝不合格材料、设备、半成品进入施工现场内。

施工人员严把施工质量关，严格按有关规范和设计要求进行施工作业，控制好各工序质量，杜绝不合格产品进入下道工序，实行质量“三检制”，把质量事故的苗头消灭在萌芽状态中，确保工程质量万无一失。

3、工期要求紧。

本工程在路基左侧人行道进行施工，待该工程施工完成后方能进行路基人行道的施工，本工程施工周期非常紧张，多个作业面的开展已是必然，时值本地区冬季施工，每天有效作业时间有限，需材料组织及时到位，人工和机械加大配置方能确保施工工期。
