破碎站钢结构有限元分析(ANSYS)

2 受料仓与给料机的钢结构有限元分析2.1建立有限元模型如图2.1破碎站主视图和图2.2破碎机布置图，它的工作过程是：卸料卡车间歇把最大入料粒度为1500mm的煤块倒入受料仓，受料仓存储大粒度煤块。

刮板给料机把受料仓的大粒度的煤块连续的刮给破碎平台的破碎机。

破碎机把最大入料粒度为1500mm 的煤块破碎成最大排料粒度为300mm的煤块，煤块由底部的传送带传出。

图2.1 破碎站主视图图2.2 破碎机布置图破碎站钢结构的弹性模量E＝200000MPa，泊松比μ=0.3，质量密度ρ=7.8×10-3kg/cm3。

破碎站由支撑件H型钢和斜支撑(角钢)组成。

在结构离散化时，由于角钢和其它部位铰接，铰接是具有相同的线位移，而其角位移不同。

承受轴向力，不承受在其它方向的弯矩，相当于二力杆，所以H型钢用梁单元模拟，角钢用杆单元模拟。

破碎站是由受料仓与给料机和破碎平台与控制室两部分组成，故计算时是分别对这两部分进行的。

离散后，受料仓和给料机共686个单元，其中梁单元598 个，杆单元88个，节点总数为597个，有限元模型如图2.3和图2.4所示。

图2.3 受料仓与给料机有限元模型图2.4 受料仓与给料机有限元模型俯视图2.2载荷等效计算2.2.1主要结构截面几何参数破碎站主要结构采用H型钢梁，截面尺寸如图2.5所示，各截面横截面积A，截面惯性矩Iy ，Iz和极惯性矩I如下。

图2.5 截面尺寸料仓及给料机支撑结构料仓及给料机六根支撑立柱(H500×400×12×20)A= 215.2mm2，I y＝101947×104mm4，I z＝21340×104mm4，I＝240×104mm4料仓B－B面横梁和给料机E－E、F－F面横梁(H400×300×12×20)A=16320mm2，I y＝48026×104mm4，I z＝9005×104mm4，I＝181×104mm4料仓C－C面和D－D面横梁(H400×400×12×20)A=20320mm2，I y＝62479×104mm4，I z＝21339×104mm4，I＝234×104mm4给料机两根纵梁(H550×400×12×20)A=22120mm2，I y＝125678×104mm4，I z＝21341×104mm4，I＝243×104mm4给料机六根横梁(H400×400×12×20)A=20320mm2，I y＝62479×104mm4，I z＝21339×104mm4，I＝234×104mm4其它横梁(H400×300×12×20)A=16320mm2，I y＝48026×104mm4，I z＝9005×104mm4，I＝181×104mm4斜支撑的横截面积∠125×12：A＝2856mm2∠75× 6：A＝864mm22.2.1实际载荷情况给料机自重载荷：65000kg相对应立柱梁单元局部坐标z轴的弯矩如图2.18所示，最大弯矩位于B－B面中风载作用面的立柱，底部最大弯矩0.126×108N·mm，在B－B面拉筋连结点处弯矩数值为-0.196×108N·mm，D－D面第一根水平横梁处弯矩为0.25563×108N·mm，图2.18 局部坐标z轴的弯矩图对应的应力如图2.19所示，B－B面中风载作用面立柱底部应力为19.625MPa，底部连结点处应力为30.605MPa，D－D面第一根水平横梁处应力为24.024MPa。

基于ANSYS的钢筋混凝土结构试验有限元分析共3篇基于ANSYS的钢筋混凝土结构试验有限元分析1混凝土结构是我们生活和工作环境中不可或缺的部分。

为了保证结构的安全性和耐久性，需要进行大量的试验和分析。

钢筋混凝土结构试验有限元分析是其中一种方法，本文将介绍如何基于ANSYS进行试验有限元分析。

1、前期准备工作进行钢筋混凝土结构试验有限元分析前，需要进行一些前期准备工作。

首先要确定模型的尺寸和几何形状，包括梁的长度、宽度和高度，钢筋的数量和材料等信息。

其次是建立材料模型。

钢筋和混凝土的本构关系可以参考各种规范和文献，例如ACI318和EHE等。

最后是进行荷载和边界条件的设置。

这些参数可以根据试验的要求进行设定。

2、建立有限元模型通过ANSYS软件建立钢筋混凝土结构的有限元模型。

其中，混凝土部分采用可压缩性线性弹性模型；钢筋采用弹塑性模型，可以考虑材料的塑性性质。

首先，选择适当的元素类型，包括梁单元和实体单元。

对于梁单元，要选择适当的截面类型和断面参数。

对于实体单元，要确定网格的大小和形状。

然后，按照模型的几何形状和材料参数设置单元类型和属性。

最后，进行单元的划分和网格生成，调整边界条件，使其与试验条件保持一致。

3、分析和结果在模型准备就绪之后，进行分析和结果的处理。

首先，定义荷载和边界条件，可以模拟多种加载模式，例如单点荷载、均布荷载、自重等。

然后，进行静态分析或动态分析。

静态分析可以计算结构的变形、应力和应变等参数；动态分析可以模拟结构在地震、风等自然灾害下的响应。

最后，进行结果的处理和分析。

包括可视化、动画演示、应力云图、位移云图等，能够对计算结果进行全方位的检查和分析。

综上所述，基于ANSYS的钢筋混凝土结构试验有限元分析是一种非常有用的手段，可以帮助工程师更准确地评估结构的安全性和耐久性。

它具有良好的可靠性和可操作性，可在较短的时间内快速建立模型和分析结果。

基于ANSYS的钢筋混凝土结构试验有限元分析2钢筋混凝土结构是目前建筑工程最常用的一种结构形式，其优点在于承载能力强、耐久性好、施工方便等。

《装备制造技术》2018年第02期0引言装载机前车架与装配在其上的其余部件形成配合，是工作装置的基础部件，前车架的强度、刚度决定着整个机械的使用性能[1]。

本论文使用有限元分析软件ANSYS 对某装载机前车架作静力分析，获得在各典型工况下的整体应力应变分布情况。

这样就为装载机前车架的设计提供理论支持，达到了缩短设计周期、尽量增加经济效益的目的。

1前车架有限元模型建立在ANSYS 中建立前车架的模型。

如图1所示，选用SOLID45号实体单元，因为该单元用在构造三维固体结构的。

单元用8个节点来定义，每个节点有X ，Y ，Z 方向的3个平移自由度。

前车架结构材料用的是16Mn ，特性参数取为：弹性模量2e5MPa ，泊松比0.27，密度7.854E -6kg/mm 3，摩擦系数0.25.考虑到由于建模的时候模型很复杂，使用了很多很小的线段。

若直接用自由网格划分的方式进行划分会出现许多困难，这里先控制模型局部线段的划分长度，然后再用自由划网格的方法进行网格划分，如图2所示是前车架有限元划网格后的模型，划分单元数299351，节点数88834.前车架这种机构与工作装置、前车桥和后车架相连接，如图3所示是装载机整车图。

为了分析的方便，本文将用于连接前车架与后车架E ，F 点的销子固定起来；固定住前车架与车桥，并限制住车桥下棱线两头节点沿Y 向的平动自由度。

基于A N S Y S 的装载机前车架结构的有限元分析潘芳秦，王虎奇，王健（广西科技大学机械工程学院，广西柳州545006）摘要：装载机是经常应用于各工程中的一种施工机器。

前车架与前车桥、工作装置和后车架相连接，是装载机的重要机构，也是它的重要部件。

其设计的高明程度对前车架的性能产生很大的影响，决定着整个装载机的使用效果。

用有限元的方法对装载机作结构分析，得到各种工况下前车架的应力和变形分布云图和结果，为优化设计提供必要的数据支持。

所以，装载机的设计过程中对前车架作分析是极其重要的一个步骤。

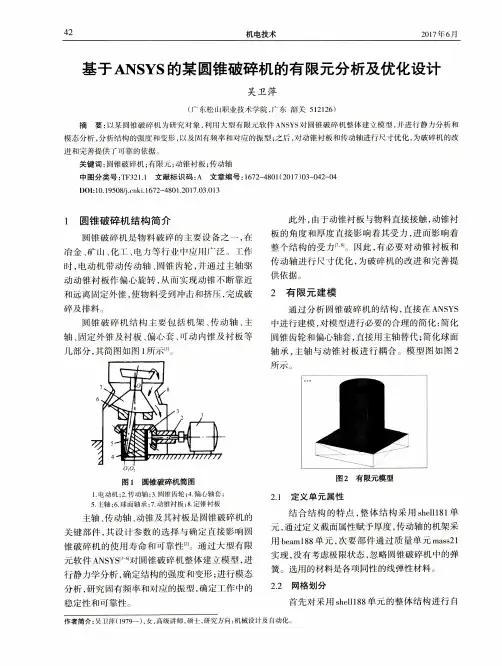

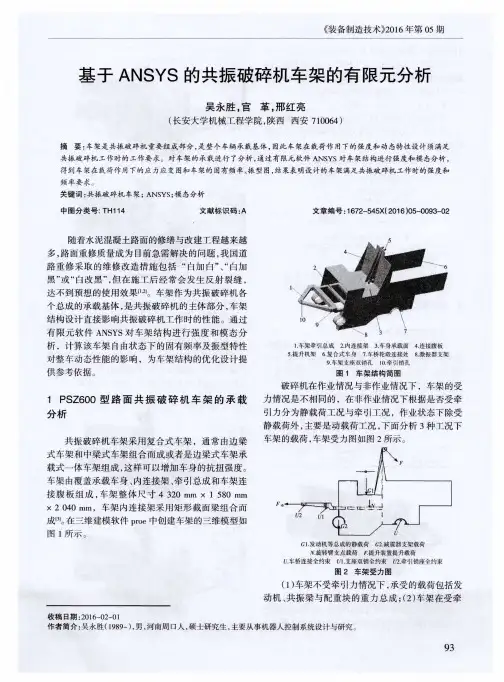

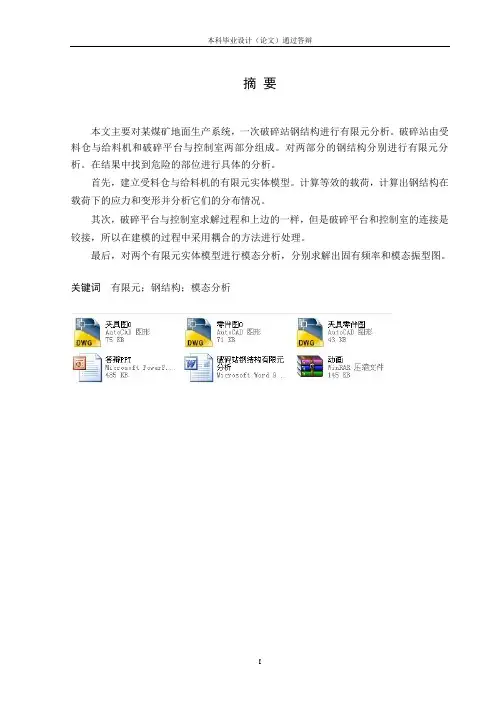

摘要本文主要对某煤矿地面生产系统，一次破碎站钢结构进行有限元分析。

破碎站由受料仓与给料机和破碎平台与控制室两部分组成。

对两部分的钢结构分别进行有限元分析。

在结果中找到危险的部位进行具体的分析。

首先，建立受料仓与给料机的有限元实体模型。

计算等效的载荷，计算出钢结构在载荷下的应力和变形并分析它们的分布情况。

其次，破碎平台与控制室求解过程和上边的一样，但是破碎平台和控制室的连接是铰接，所以在建模的过程中采用耦合的方法进行处理。

最后，对两个有限元实体模型进行模态分析，分别求解出固有频率和模态振型图。

关键词有限元；钢结构；模态分析ABSTRACTThis dissertation mainly to an open coalmine ground production system, one broken to stand steel construction finite element analysis. Store -give material machine and broken platform- control room two parts make up the crush station. Finite element analysis to the steel construction of two parts comparatively. Find the dangerous part to carry on concrete analysis of the result.First of all, set up the finite element of Store -give material machine’s entity m odel. Calculate the equivalent load; solve out the stress and strain of the steel construction under the load and analysis their distribution situation.The next place, the course of solving is the same as above. But the connections of the broken platform and control room are the hinged joint, so deal with by coupling in the course of modeling.Finally, carry on mode analysis to two finite element entity models; it is solve the intrinsic frequencies and mode picture of shaking, respectively.Keyword finite element；steel construction；mode analysis目录中文摘要 (Ⅰ)英文摘要 (Ⅱ)1 前言 (1)1.1有限元分析方法介绍 (1)1.2大型有限元分析软件ANSYS介绍 (2)1.3主要工作 (3)2 受料仓与给料机的钢结构有限元分析 (4)2.1建立有限元模型 (4)2.2载荷等效计算 (6)2.2.1主要结构截面几何参数 (6)2.2.2实际载荷情况 (7)2.2.3实际等效计算结果 (7)2.3有限元分析结果 (10)2.3.1受料仓与给料机整体位移 (10)2.3.2分析部位图 (12)2.3.3支撑立柱结果 (13)2.2.4两根纵梁结果 (17)3 破碎平台与控制室的钢结构有限元分析 (19)3.1建立有限元模型 (19)3.2载荷等效计算 (22)3.2.1主要结构截面几何参数 (22)3.2.2破碎平台实际载荷情况 (23)3.2.3破碎平台实际等效计算结果 (24)3.3有限元分析结果 (26)3.3.1破碎平台与控制室整体位移 (26)3.3.2顶层横梁结果 (27)3.2.3破碎机支撑梁结果 (26)3.2.4破碎机立柱结果 (29)4 破碎站钢结构模态分析 (31)4.1受料仓与给料机的固有频率和振型图 (31)4.2破碎平台与控制室的固有频率和振型图 (32)参考文献 (35)致谢 (36)英文资料原文英文资料翻译1 前言1.1有限元分析方法介绍有限元分析的基本概念是用较简单的问题代替复杂问题后再求解。

有限元分析软件ANSYS简介1、ANSYS程序自身有着较为强大三维建模能力，仅靠ANSYS的GUI(图形界面)就可建立各种复杂的几何模型;此外，ANSYS还提供较为灵活的图形接口及数据接口。

因而，利用这些功能，可以实现不同分析软件之间的模型转换。

“上海二十一世纪中心大厦”整体分析曾经由日本某公司采用美国ETABS软件计算，利用他们已经建好的模型，读入ANSYS并运行之，可得到计算结果，从而节省较多的工作量。

2、ANSYS功能(1)结构分析静力分析 - 用于静态载荷. 可以考虑结构的线性及非线性行为，例如: 大变形、大应变、应力刚化、接触、塑性、超弹及蠕变等.模态分析 - 计算线性结构的自振频率及振形. 谱分析是模态分析的扩展，用于计算由于随机振动引起的结构应力和应变 (也叫作响应谱或 PSD).谐响应分析 - 确定线性结构对随时间按正弦曲线变化的载荷的响应.瞬态动力学分析 - 确定结构对随时间任意变化的载荷的响应. 可以考虑与静力分析相同的结构非线性行为.特征屈曲分析 - 用于计算线性屈曲载荷并确定屈曲模态形状. (结合瞬态动力学分析可以实现非线性屈曲分析.)专项分析: 断裂分析, 复合材料分析，疲劳分析用于模拟非常大的变形，惯性力占支配地位，并考虑所有的非线性行为.它的显式方程求解冲击、碰撞、快速成型等问题，是目前求解这类问题最有效的方法. (2)ANSYS热分析热分析之后往往进行结构分析,计算由于热膨胀或收缩不均匀引起的应力. ANSYS功能:相变 (熔化及凝固), 内热源 (例如电阻发热等)三种热传递方式 (热传导、热对流、热辐射)(3)ANSYS电磁分析磁场分析中考虑的物理量是磁通量密度、磁场密度、磁力、磁力矩、阻抗、电感、涡流、能耗及磁通量泄漏等.静磁场分析 - 计算直流电(DC)或永磁体产生的磁场.交变磁场分析 - 计算由于交流电(AC)产生的磁场.瞬态磁场分析- 计算随时间随机变化的电流或外界引起的磁场电场分析用于计算电阻或电容系统的电场. 典型的物理量有电流密度、电荷密度、电场及电阻热等。

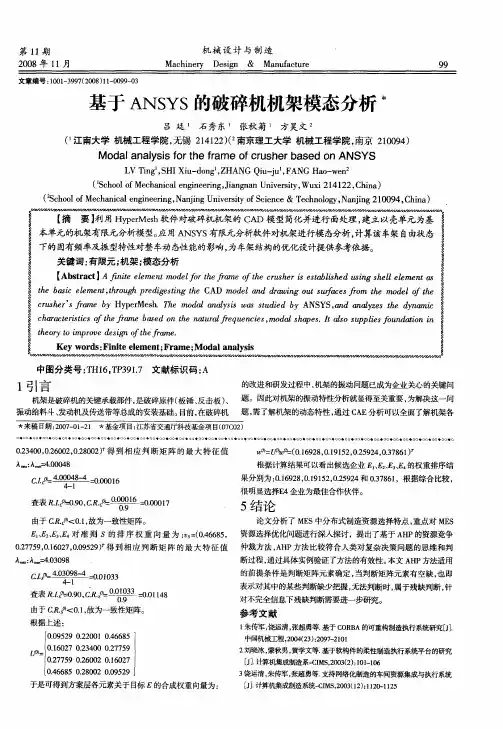

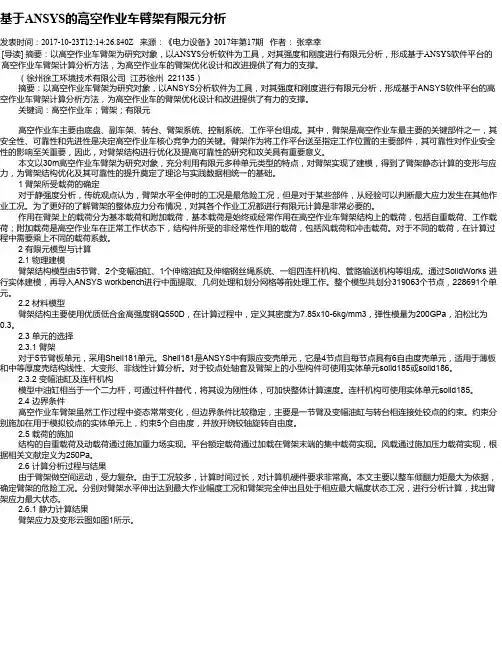

基于ANSYS的高空作业车臂架有限元分析发表时间：2017-10-23T12:14:26.840Z 来源：《电力设备》2017年第17期作者：张幸幸[导读] 摘要：以高空作业车臂架为研究对象，以ANSYS分析软件为工具，对其强度和刚度进行有限元分析，形成基于ANSYS软件平台的高空作业车臂架计算分析方法，为高空作业车的臂架优化设计和改进提供了有力的支撑。
