plc交通灯课程设计实例一、课程目标知识目标:1. 学生能够理解PLC(可编程逻辑控制器)的基本原理,掌握其在交通灯控制中的应用。
2. 学生能够描述交通灯系统的基本工作流程,并运用PLC进行编程实现。
3. 学生掌握相关学科知识,如电路分析、逻辑设计等,将理论知识应用于实践。
技能目标:1. 学生能够运用所学知识,设计并实现一个简单的PLC交通灯控制程序。
2. 学生通过课程学习,培养动手操作能力,提高解决问题的实践技能。
3. 学生能够运用相关软件进行PLC编程,具备一定的编程调试能力。
情感态度价值观目标:1. 学生在学习过程中,培养对自动化控制技术的兴趣,提高学习积极性。
2. 学生通过团队合作完成课程设计,培养团队协作精神和沟通能力。
3. 学生认识到科技在生活中的应用,增强社会责任感和创新意识。
本课程针对高年级学生,充分考虑了学生的知识水平和实践能力。
课程性质为实践性较强的学科课程,旨在帮助学生将理论知识与实际应用相结合,培养具备实际操作能力的技能型人才。
通过本课程的学习,学生将能够掌握PLC在交通灯控制中的应用,提高解决实际问题的能力。
同时,课程注重培养学生的情感态度价值观,激发学生的学习兴趣,增强团队协作能力和社会责任感。
课程目标的设定,为后续的教学设计和评估提供了明确的依据。
二、教学内容1. PLC基本原理:介绍PLC的组成、工作原理、编程语言等,对应教材第2章内容。
2. 交通灯控制系统:分析交通灯系统的基本工作流程、控制要求,对应教材第5章内容。
3. PLC编程软件应用:学习PLC编程软件的使用方法,包括程序编写、下载、调试等,对应教材第3章内容。
4. 逻辑设计:运用逻辑设计方法,设计交通灯控制程序,对应教材第4章内容。
5. 实践操作:分组进行实践操作,完成交通灯控制系统的设计与实现,结合教材第6章案例。
教学大纲安排如下:第一周:PLC基本原理学习,掌握PLC的组成、工作原理及编程语言。
第二周:交通灯控制系统分析,理解交通灯控制流程及控制要求。

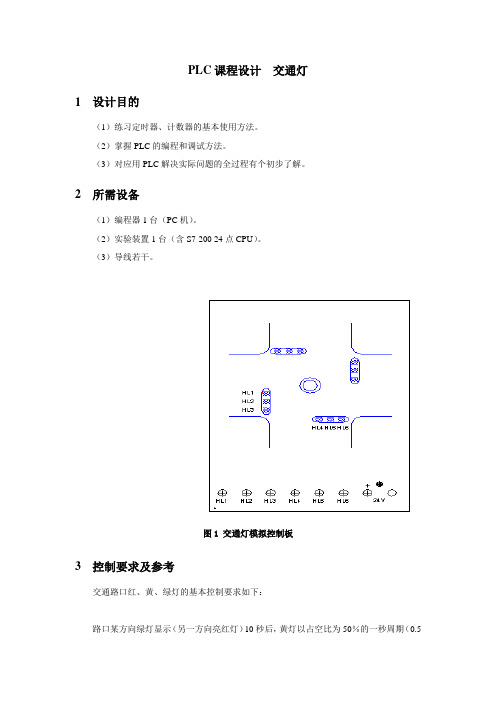

PLC课程设计交通灯1 设计目的(1)练习定时器、计数器的基本使用方法。
(2)掌握PLC的编程和调试方法。
(3)对应用PLC解决实际问题的全过程有个初步了解。
2 所需设备(1)编程器1台(PC机)。
(2)实验装置1台(含S7-200 24点CPU)。
(3)导线若干。
图1 交通灯模拟控制板3 控制要求及参考交通路口红、黄、绿灯的基本控制要求如下:路口某方向绿灯显示(另一方向亮红灯)10秒后,黄灯以占空比为50%的一秒周期(0.5秒脉冲宽度)闪烁3次(另一方向亮红灯),然后变为红灯(另一方向绿灯亮、黄灯闪烁),如此循环工作。
PLC I/O 端口分配:SB1 I0.0 起动按钮 SB2 I0.1 停止按钮 HL1(HL7) Q0.0 东西红灯 HL2(HL8) Q0.1 东西黄灯 HL3(HL9) Q0.2 东西绿灯 HL4(HL10) Q0.4 南北红灯 HL5(HL11) Q0.5 南北黄灯 HL6(HL12) Q0.6 南北绿灯PLC 参考电路:图2 红绿灯控制PLC 电气原理图图2 红绿灯控制PLC 电气原理图Q 0.51L1M+24VNL12L G N DQ 0.6SB 2SB 1Q 0.1I0.1Q 0.4Q 0.2PLCI0.0Q 0.0H L5220V A CH L6+24VH L2H L4H L3H L14 设计内容及要求(1)按参考电路图完成PLC电路接线(配合通用器件板开关元器件)。
(2)输入参考程序并编辑。
(3)编译、下载、调试应用程序。
(4)通过实验模板,显示出正确运行结果。
注意:程序上、下载时,必须给PLC上电,并将CPU置于STOP状态。
5 设计过程在该程序中用到定时器控制红绿灯的亮灯时间和闪烁电路,由于黄灯是在一秒内闪烁一次并且占空比是50%,而SM0.5 该位提供时钟脉冲,该脉冲在1秒钟的周期时间内OFF (关闭)0.5秒,ON(打开)0.5秒,所以用SM0.5控制闪烁电路。
PLC交通灯课程设计第一篇:PLC交通灯课程设计PLC的定义及工作原理⒈定义:可编程控制器,简称PLC(Programmable logic Controller),是指以计算机技术为基础的新型工业控制装置。
“PLC 是一种专门为在工业环境下应用而设计的数字运算操作的电子装置”。
它采用可编程序的存储器,用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。
⒉工作原理: 当PLC投入运行后,其工作过程一般分为三个阶段,即输入采样、用户程序执行和输出刷新三个阶段。
完成三个阶段称作一个扫描周期。
在整个运行期间,PLC的CPU以一定的扫描速度重复执行三个阶段。
(一)输入采样阶段在输入采样阶段,PLC以扫描方式依次地读入所有输入状态和数据,并将它们存入I/O映象区中的相应得单元内。
(二)用户程序执行阶段在用户程序执行阶段,PLC总是按由上而下的顺序依次地扫描用户程序(梯形图)。
(三)输出刷新阶段当扫描用户程序结束后,PLC就进入输出刷新阶段。
在此期间,CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路,再经输出电路驱动相应的外设。
随着自动化控制技术和微电子技术的迅猛发展,PLC作为前沿的工业控制器,具有体积小、可靠性高、易操作、灵活性强、抗干扰能力强等一系列优点,广泛用于自动化控制领域。
用内部编程取代继电器逻辑控制电路中大量的中间继电器和时间继电器,简化了控制路线,提高了系统控制的可靠性,这是PLC最大的优点。
借助于书序控制图和梯形图来编制用户控制程序,实现自动控制系统顺序控制,是PLC的主要功能之一。
实训1基础试验1.两灯交替闪烁指令表梯形图工作过程:按下启动开关X0,Y0亮,且开始计时,2S后,T0动作,T0常闭断开Y0熄灭,T0常开闭合Y1亮,经过2s,Y0亮;如此循环,直到按下停止开关X1。
2.利用计数器实现循环指令表梯形图工作过程:按下启动开关X0,Y0亮,开始计时2S后,T0动作,Y0熄灭,Y1亮,如此循环,直到循环了5次,计数器CO动作,常开触点闭合,整个过程停止。
plc 智能交通灯课程设计一、教学目标本课程旨在让学生了解和掌握PLC技术在智能交通灯控制系统中的应用。
通过本课程的学习,学生将能够:1.知识目标:理解PLC的基本原理和结构,掌握PLC编程语言,了解智能交通灯系统的工作原理。
2.技能目标:能够使用PLC编程软件进行程序设计,能够对智能交通灯系统进行调试和维护。
3.情感态度价值观目标:培养学生对新技术的兴趣和好奇心,增强学生的创新意识和实践能力。
二、教学内容本课程的教学内容主要包括以下几个部分:1.PLC基本原理和结构:PLC的工作原理,PLC的硬件组成和软件系统。
2.PLC编程语言:指令系统,功能函数,程序设计方法。
3.智能交通灯系统:系统组成,工作原理,控制策略。
4.项目实践:使用PLC编程软件设计智能交通灯控制系统,对系统进行调试和维护。
三、教学方法为了提高教学效果,本课程将采用多种教学方法相结合的方式进行教学:1.讲授法:用于讲解PLC基本原理和结构,PLC编程语言,智能交通灯系统的基本知识。
2.案例分析法:通过分析实际案例,让学生了解PLC在智能交通灯系统中的应用。
3.实验法:让学生亲自动手进行PLC编程和系统调试,提高学生的实践能力。
四、教学资源为了支持教学,我们将准备以下教学资源:1.教材:选用权威、实用的教材,为学生提供系统的学习资料。
2.参考书:提供丰富的参考资料,帮助学生拓展知识面。
3.多媒体资料:制作课件、视频等多媒体资料,提高学生的学习兴趣。
4.实验设备:准备PLC实验设备,让学生能够进行实际操作。
五、教学评估本课程的评估方式包括以下几个方面:1.平时表现:通过课堂参与、提问、讨论等方式评估学生的学习态度和积极性。
2.作业:布置相应的编程练习和项目任务,评估学生的理解和应用能力。
3.考试:期末进行理论知识考试,评估学生对课程知识的掌握程度。
评估方式应客观、公正,能够全面反映学生的学习成果。
在评估过程中,注重过程评价和结果评价相结合,鼓励学生积极参与,培养学生的自主学习能力。
十字路口交通信号灯plc课程设计一、课程目标知识目标:1. 让学生理解十字路口交通信号灯的工作原理,掌握PLC(可编程逻辑控制器)的基本概念和功能。
2. 培养学生运用PLC对交通信号灯进行编程控制的能力,了解相关传感器和执行器的应用。
3. 使学生掌握基本的电路图绘制方法,并能分析十字路口交通信号灯电路图。
技能目标:1. 培养学生运用PLC编程软件进行程序设计和调试的能力。
2. 培养学生动手实践操作,完成十字路口交通信号灯PLC控制系统的搭建和测试。
3. 培养学生团队协作和沟通能力,通过小组讨论、分析问题,共同解决实际问题。
情感态度价值观目标:1. 培养学生对PLC技术及其在交通控制领域应用的兴趣,激发学生探索新技术、新方法的热情。
2. 培养学生关注交通安全,提高社会责任感和道德素养,认识到科技在交通安全中的重要作用。
3. 培养学生勇于面对困难,善于分析问题,积极寻求解决方案的精神风貌。
本课程针对高年级学生,结合PLC技术原理和实践应用,以十字路口交通信号灯为载体,注重理论知识与实践技能的结合。
课程目标旨在使学生掌握PLC技术的基本知识和应用,培养实际操作能力,同时激发学生对交通安全和科技发展的关注,提高学生的综合素质。
通过分解课程目标为具体的学习成果,为后续教学设计和评估提供明确依据。
二、教学内容1. 理论知识:- PLC基本概念、结构、工作原理及分类- 交通信号灯系统组成及工作原理- 常用传感器和执行器的原理与应用- 交通信号灯控制逻辑及程序设计方法2. 实践操作:- PLC编程软件的使用及编程方法- 十字路口交通信号灯电路图的绘制与分析- PLC控制系统的搭建、调试与优化- 小组合作完成交通信号灯PLC控制系统的设计、实施与评价3. 教学大纲:- 第一阶段:PLC基本原理学习,交通信号灯系统认知(1课时)- 第二阶段:常用传感器、执行器原理学习,控制逻辑分析(2课时)- 第三阶段:PLC编程软件操作,交通信号灯编程方法(2课时)- 第四阶段:实践操作,小组合作完成交通信号灯PLC控制系统设计(3课时)4. 教材关联:- 《PLC原理与应用》第1章、第3章、第5章- 《自动化控制技术》第2章、第4章- 《交通信号控制系统》第3章、第4章教学内容根据课程目标进行选择和组织,确保科学性和系统性。
plc 交通灯课程设计一、课程目标知识目标:1. 学生能理解PLC(可编程逻辑控制器)的基本原理及其在交通灯控制系统中的应用。
2. 学生能够掌握PLC编程的基础知识,包括逻辑运算、定时器、计数器等。
3. 学生能够了解并描述交通灯控制系统的基本工作流程及其功能。
技能目标:1. 学生能够运用PLC进行基本的编程操作,设计并实现一个简单的交通灯控制系统。
2. 学生通过实际操作,培养动手能力,掌握PLC与外围设备连接的方法。
3. 学生能够分析并解决交通灯控制系统中出现的基本故障。
情感态度价值观目标:1. 学生培养对自动化控制技术的兴趣,激发探索精神和创新意识。
2. 学生在小组合作中,学会沟通与协作,培养团队精神。
3. 学生能够认识到PLC技术在现实生活中的应用,增强学以致用的意识。
分析:本课程针对高年级学生,已具备一定的电子电工基础知识和编程技能。
课程性质为实践性、综合性较强的课程设计。
教学要求以学生为主体,注重培养学生的动手能力、分析问题和解决问题的能力。
课程目标旨在通过PLC交通灯控制系统的设计,将理论知识与实际应用相结合,提高学生的实践操作能力和创新能力。
通过课程目标的实现,使学生能够掌握PLC技术的基本应用,为未来从事自动化控制领域工作打下基础。
二、教学内容1. PLC基础知识:- PLC的结构、原理和工作方式。
- PLC的编程语言:梯形图、指令表等。
2. 交通灯控制系统:- 交通灯系统的基本组成、工作原理。
- 交通灯控制流程及逻辑关系。
3. PLC编程与交通灯控制:- PLC编程基础:逻辑运算、定时器、计数器等。
- 交通灯控制系统的PLC编程实现。
4. 实践操作:- PLC与外围设备的连接方法。
- 搭建并调试交通灯控制系统。
5. 故障分析与处理:- 分析交通灯控制系统中可能出现的故障。
- 掌握基本的故障排除方法。
教学内容安排与进度:第一课时:PLC基础知识学习。
第二课时:交通灯控制系统原理及控制流程。
plc交通灯控课程设计一、课程目标知识目标:1. 学生能够理解PLC(可编程逻辑控制器)的基本原理和工作机制;2. 学生能够掌握PLC编程的基本指令和交通灯控制逻辑;3. 学生能够描述交通灯控制系统的功能需求和工作流程;4. 学生了解交通灯控制系统在现实生活中的应用和重要性。
技能目标:1. 学生能够运用PLC编程软件进行交通灯控制程序的编写和调试;2. 学生能够通过实际操作,完成一个简单的交通灯控制系统的搭建;3. 学生能够运用问题解决策略,分析并解决交通灯控制过程中遇到的问题;4. 学生能够进行团队协作,共同完成交通灯控制项目的实施。
情感态度价值观目标:1. 学生培养对自动化技术和工程应用的兴趣,激发探索精神;2. 学生养成严谨、细致的工作态度,注重操作规范和安全意识;3. 学生通过实际项目实践,认识到科技对社会生活的影响,增强社会责任感;4. 学生在团队协作中,学会相互尊重、沟通和合作,培养集体荣誉感。
本课程针对高年级学生,结合PLC技术与应用课程,旨在通过实际项目设计,使学生在掌握基本理论知识的基础上,提高实践操作能力和团队协作能力。
课程目标具体、可衡量,以便于教学设计和评估。
通过本课程的学习,学生将能够熟练运用PLC技术,解决实际问题,为未来从事相关工作打下坚实基础。
二、教学内容1. PLC基本原理与结构:介绍PLC的定义、组成、工作原理,使学生理解PLC 在工业控制系统中的应用。
- 教材章节:第一章 可编程逻辑控制器概述2. PLC编程基础:讲解PLC编程的基本指令、编程方法和编程软件的使用。
- 教材章节:第二章 PLC编程技术3. 交通灯控制系统设计:分析交通灯控制系统的功能需求、工作流程和控制逻辑。
- 教材章节:第三章 顺序控制程序设计4. PLC交通灯控制程序编写与调试:指导学生使用编程软件,编写交通灯控制程序并进行调试。
- 教材章节:第四章 PLC应用实例5. 实践操作与团队协作:组织学生进行实际操作,搭建交通灯控制系统,培养团队协作能力。
plc交通灯 课程设计一、课程目标知识目标:1. 学生能理解PLC(可编程逻辑控制器)的基本原理,掌握交通灯系统的运行机制。
2. 学生能运用所学知识,设计并实现一个简易的PLC交通灯控制系统。
3. 学生了解并掌握PLC编程中的基本指令,如定时器、计数器等。
技能目标:1. 学生具备运用PLC进行程序设计和系统调试的能力。
2. 学生能够通过团队合作,共同解决实际问题,提高沟通与协作能力。
3. 学生能够运用所学知识,分析并解决实际交通灯控制中的常见问题。
情感态度价值观目标:1. 学生培养对自动化控制技术的兴趣,激发探究未知领域的热情。
2. 学生在实践过程中,树立正确的价值观,认识到技术对社会发展的积极影响。
3. 学生通过本课程的学习,增强环保意识,关注交通领域的可持续发展。
课程性质:本课程属于实践性较强的课程,以项目式教学为主,注重培养学生的动手能力和创新能力。
学生特点:学生为八年级学生,已具备一定的电学基础和编程能力,对新鲜事物充满好奇心,善于合作与探究。
教学要求:教师需关注学生的学习进度,及时解答学生疑问,引导学生运用所学知识解决实际问题,确保课程目标的实现。
在教学过程中,注重培养学生的自主学习能力和团队协作精神,提高学生的综合素养。
通过课程目标的分解,使学生在完成具体学习成果的过程中,达到课程目标的要求。
二、教学内容1.PLC基础知识:介绍PLC的组成、工作原理、应用领域,结合教材第二章内容,让学生对PLC有全面的认识。
2.交通灯控制系统原理:讲解交通灯系统的运行机制,分析交通灯控制系统的需求,参考教材第四章案例进行学习。
3.PLC编程指令:学习PLC编程中的基本指令,如定时器、计数器等,结合教材第三章内容,让学生掌握编程方法。
4.交通灯控制程序设计:根据实际需求,设计简易的交通灯控制系统程序,运用教材中相关案例进行指导。
5.系统调试与优化:教授学生如何进行PLC程序的调试与优化,结合教材第五章内容,让学生掌握调试方法。
plc交通灯课程设计一、课程目标知识目标:1. 学生能够理解PLC(可编程逻辑控制器)的基本原理及其在交通灯控制系统中的应用。
2. 学生能够掌握交通灯控制系统的基本组成部分,包括信号灯、控制器、传感器等。
3. 学生能够描述并解释交通灯控制逻辑,包括定时控制、感应控制等。
技能目标:1. 学生能够运用PLC编程软件进行基本的编程操作,设计并实现一个简易的交通灯控制系统。
2. 学生能够运用相关的电子元件和传感器进行交通灯控制系统的搭建,并进行调试和优化。
3. 学生能够通过实际操作,解决交通灯控制过程中可能出现的问题,提高问题解决能力。
情感态度价值观目标:1. 学生培养对PLC技术及交通灯控制系统的兴趣,激发学习自动化技术的热情。
2. 学生通过团队协作完成课程任务,培养沟通与协作能力,增强集体荣誉感。
3. 学生认识到PLC技术在现实生活中的应用,提高社会责任感,关注交通安全。
课程性质:本课程为实践性课程,侧重于培养学生的动手能力和实际操作技能,将理论知识与实际应用相结合。
学生特点:学生为初中年级,具备一定的电子基础知识,对新鲜事物充满好奇心,喜欢动手实践。
教学要求:教师应注重理论与实践相结合,引导学生主动探究,鼓励学生积极思考,培养解决问题的能力。
在教学过程中,关注学生的个体差异,提供有针对性的指导,确保每个学生都能达到课程目标。
通过课程目标的实现,为后续相关课程的学习打下坚实基础。
二、教学内容依据课程目标,教学内容主要包括以下几部分:1. PLC基础知识:介绍PLC的定义、原理、结构及其在工业控制中的应用。
- 教材章节:第一章《PLC概述》- 内容列举:PLC的基本结构、工作原理、编程语言等。
2. 交通灯控制系统原理:讲解交通灯控制系统的基本组成、工作原理及控制方式。
- 教材章节:第二章《交通灯控制系统》- 内容列举:交通灯控制系统的组成部分、控制逻辑、传感器应用等。
3. PLC编程与操作:学习PLC编程软件的使用,进行基本的编程操作。
plc交通灯课程设计一、课程目标知识目标:1. 学生能理解PLC(可编程逻辑控制器)的基本原理和工作过程;2. 学生能掌握PLC编程中涉及的交通灯控制逻辑;3. 学生了解交通灯系统的基本构成和功能,如传感器、信号灯、定时器等;4. 学生掌握基本的故障排除方法,能够识别并解决简单的PLC交通灯控制问题。
技能目标:1. 学生能够设计并实施一个基于PLC的交通灯控制系统;2. 学生能够运用PLC编程软件进行基本的程序编写和调试;3. 学生能够通过实际操作,提升问题解决能力和团队合作能力;4. 学生能够利用所学知识,对现实生活中的交通灯系统进行分析和改进。
情感态度价值观目标:1. 培养学生对PLC技术及自动化控制技术的兴趣和热情;2. 增强学生的环保意识,使其认识到合理控制交通流量的重要性;3. 培养学生的团队协作精神,使其在合作中学会尊重、沟通和分享;4. 培养学生的创新思维和勇于挑战的精神,鼓励学生对现有技术进行质疑和改进。
课程性质:本课程为实践性较强的课程,结合理论知识与实际操作,旨在培养学生的动手能力和问题解决能力。
学生特点:考虑到学生所在年级的特点,课程内容将结合学生的认知水平,由浅入深,逐步引导学生掌握PLC交通灯控制技术。
教学要求:教师需关注学生的学习进度,提供个性化的指导与反馈,确保学生在课程结束后能够达到预定的学习目标。
同时,注重培养学生的实践操作能力,将理论知识与实际应用紧密结合。
二、教学内容1. PLC基础知识:介绍PLC的定义、原理、结构及其在工业自动化中的应用。
- 章节:PLC概述、PLC的硬件结构、PLC的软件组成。
2. 交通灯控制系统原理:讲解交通灯系统的基本构成、工作原理及控制要求。
- 章节:交通灯系统组成、交通灯控制逻辑、传感器与执行器的应用。
3. PLC编程软件操作:学习PLC编程软件的使用,进行基本的编程与调试。
- 章节:编程软件的安装与使用、编程语言(梯形图、指令表等)、程序的输入与调试。
PLC 的定义及工作原理
1.定义:可编程控制器,简称PLC (Programmable logic Controller),是指以计算机技术为基础的新型工业控制装置。
“ PLC 是一种专门为在工业环境下应用而设计的数字运算操作的电子装置”。
它采用可编程序的存储器,用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。
2•工作原理:当PLC投入运行后,其工作过程一般分为三个阶段,即输入采样、用户程序执行和输出刷新三个阶段。
完成三个阶段称作一个扫描周期。
在整个运行期间,PLC 的CPU 以一定的扫描速度重复执行三个阶段。
(一)输入采样阶段在输入采样阶段,PLC 以扫描方式依次地读入所有输入状态和数
据,并将它们存入I/O 映象区中的相应得单元内。
(二)用户程序执行阶段在用户程序执行阶段,PLC 总是按由上而下的顺序依次地扫描用户程序(梯形图)。
(三)输出刷新阶段当扫描用户程序结束后,PLC 就进入输出刷新阶段。
在此期间,CPU 按照I/O 映象区内对应的状态和数据刷新所有的输出锁存电路,再经输出电路驱动相应的外设。
随着自动化控制技术和微电子技术的迅猛发展,PLC 作为前沿的工业控制
器,具有体积小、可靠性高、易操作、灵活性强、抗干扰能力强等一系列优点,广泛用于自动化控制领域。
用内部编程取代继电器逻辑控制电路中大量的中间继电器和时间继电器,简化了控制路线,提高了系统控制的可靠性,这是PLC最大的优点。
借助于书序控制图和梯形图来编制用户控制程序,实现自动控制系统顺序控制,是PLC的主要功能之一。
1.两灯交替闪烁
指令表
梯形图
m□川o -HI—
N〔
Nd n
4—1-------- —
ro
T*
is
工作过程:
按下启动开关XO, Y0亮,且开始计时,2S后,TO动作,TO常闭断开丫0熄灭, TO 常开闭合丫1亮,经过2s,Y0亮;如此循环,直到按下停止开关XI。
2.利用计数器实现循环
指令表
实训1基础试验
0LL XO
DO
1 OF MC
2醐I X00
1
3OUT HO
4LC MO
&醐I T1
6OLT TO
a刪TO
10onr YO
DO
11LL TO
12OUT
15OLT Y00
1
IS EW
KEO
{ic m )
--------- [伽_}
0LD
1OR MO
2ANI X001
9ANI co
4OUT MO
5LD MO
6ANI T1
7OUT TO
10ANI TO
1 1OUT Yoon
12LD TO
13OUT12K20
16OUT Y001
17LD YCOO
18OUT CO K5
21END
梯形图
工作过程:
按下启动开关XO, Y0亮,开始计时2S后,TO动作,丫0熄灭,丫1亮,如此循环,直到循环了5次,计数器CO动作,常开触点闭合,整个过程停止。
实训2 十字路口交通灯控制系统
1、实训目的
①了解PLC基本功能指令使用方法
②掌握功能指令图的输入方法
③学会利用功能指令进行设计
2、实训的内容
该实验在十字路口交通信号灯控制实验区内完成,按启动按钮,六盏灯按如下时序工作:
第一组绿灯亮5秒后闪烁3次(灭0.5秒,亮0.5秒),黄灯亮2秒,红灯亮10秒;
第二组红灯亮1 0秒,绿灯亮5秒后闪烁3次(灭0.5秒,亮0.5秒)
,黄灯亮2秒。
6个输出装置。
下表为输入装置与输出 从时序图可以看出,该系统有一个输入装置和 装置与PLC 的地址编号对应表。
■入鈕
屆动按忸1
PLC I 0输出裝置
給:兴舞号 1号St 灯(» D
YO 1号負灯(* D Y1 1号红灯(虹D
¥2 ?号插灯(鄢" ¥3 :号黄灯5 D ¥4 2号虹灯<fc2)
Y5
指令表
1. LD M8002
2. SET L0
3. STL
S0 4. LD
XOO O 5. OUT Y000 6. OUT Y003 7. SET S21 8. SET S31 9. STL S21 10. OUT Y000 11.
OUT
T0
K50
12.LD T0
13.SET S22
U .STL S22
15.OUT T1 K30
16.LDI T1
17.AND M8013
18 .OUT Y000
19.LD T1
20.SET S23
21.STL S23 22.OUT Y001 23.OUT T2 K20 24.LD T2
25.SET S24 26.STL S24 27.OUT Y002 28.OUT T3 K100 29.STL S31 30.OUT Y003 31.OUT T4 K100 32.LD T4 33.SET S32 34.STL S32 35.OUT Y004 36.OUT T5
37.LD T5
38.SET S33
39.STL S33 40.OUT T6 K30 41.LDI T6 42.AND M8013 43.UT Y004 44.LD T6 45.SET S34 46.STL S34 47.OUT Y005 48.OUT T7 49.STL S24 50.STL S34 51.LD T3 52.AND T7 53.SET S0 54.RET
55.END
附加任务
机械手手动控制实验
控制要求1:
实现机械手左右移动。
按下向左按钮,机械手向左移动,到达左限位开关后停止;按下向右按钮,机械手向右移动,到达右限位开关后停止。
控制要求2 :
实现机械手上下移动。
按下向上按钮,机械手向上移动,到达上限位开关后停止;按下向下按钮,机械手向下移动,到达下限位开关后停止。
控制要求3:
实现机械手左右、上下移动。
按下向左按钮,机械手向左移动,到达左限位开关后停止,按下向右按钮,机械手向右移动,到达右限位开关后停止。
按下向上按钮,机械手向上移动,到达上限位开关后停止;按下向下按钮,机械手向下移动,到达下限位开关后停止。
控制要求4:
实现上述控制后,机械手电磁铁在A位置可吸引提取物料(铁块)或释放物料。
机械
手电磁铁在B位置同样可吸引提取物料(铁块)或释放物料。
可手动操作实现物料从A位置移动到B位置或从B位置移到达A位置。
Y301
-#-4-
XQOO no:
-w-
总结
这是一个比较典型的十字路口交通灯的梯形图设计,最为一种设计实践,主要是为PLC在交通控制系统中提出一种设计理论,为以后PLC在复杂的控制系统中提出一种可行的理论方案。
在实际应用中,采用PLC控制城市交通信号灯,能根据不同路况要求,随时修改控制程序,以改变各信号灯的工作时间和工作状况。
与继电器或逻辑电路控制系统相比,PLC控制系统具有更高的可靠性、灵活性和经济实用性。
通过这次设计实践,我巩固了PLC的基本编程方法,对PLC的工作原理和使用方法也有了更深刻的理解。
在对理论的运用中,提高了我们的工程素质,当我们把自己想出来的程序与到PLC的时候问题出现了,不是不能运行,就是运行的结果和要求的结果不相符。
通过解决一个个在调试中出现的问题,我们对PLC的理解加强了,看到了实践与理论的差距,通过此次课程,让我了解了PLC梯形图、指令表、顺序功能图有了更好的了解,也让我了解了关于PLC设计原理。
有很多设计理念来源于实际,从中找出最合适的设计方法。
