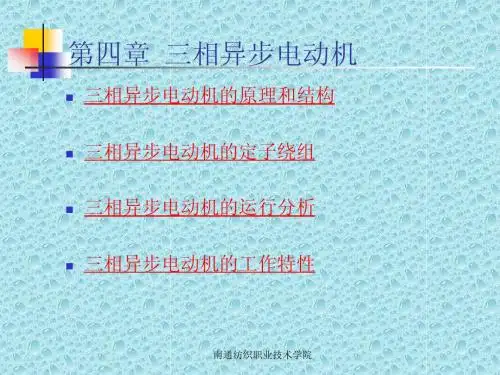

第4-1三相异步电动机

《电机及拖动基础》(3版) 三相异步电动机
初识交流电动机
Y系列三相异步电动机
《电机及拖动基础》(3版) 三相异步电动机
异步电动机的应用举例
三相异 步电动 机
洗衣机电机 单相异 步电动 机
Z3050钻床
吸油烟机电机
《电机及拖动基础》(3版) 三相异步电动机
第四章 三相异步电动机
异步电动机运行时，必须从电网吸取感性无功功率以 建立旋转磁场，使电网的功率因数变坏，而且运行时受电 网电压波动影响较大；另外，异步电动机的与调速性能都 要逊色于直流电动机，不过随着电力电子技术、计算机技 术及交流调速系统的发展，起动性能、调速性能等已可与 直流电动机媲美。 本章先叙述三相异步电动机的基本工作原理和基本 结构；再根据三相异步电动机与变压器的基本电磁关系 有许多相似之处，在沿用变压器的分析方法叙述异步电 动机(在本章及以后章节中，由于习惯用法，异步电动机 就是指三相异步电动机)的运行时又注意异步电动机的旋 转、机械功率和电磁转矩等特殊性。对于单相异步电动 机及同步电机，将在第六章中加以阐述。
交 流 旋 转 电 机
异步电机
与直流电机的静 止磁场不同，都
三相异步电动机具有结构简单、制造方便、价格低廉、运行可靠等一系列优点；还 具有较高的运行效率和较好的工作特性、从空载到满载范围内接近恒速运行，能满 足各行各业大多数生产机械的传动要求。异步电动机还便于派生成各种专用、特殊 要求的形式，以适应不同生产条件的需要。
因从前图可知电流在时间上变化了ωt＝360°电角度时，即一周期， 在两极(p=1)的情况下，旋转磁场在空间也转过360°电角度，转过 的机械角也是360°，即在空间正好转过一圈。电流每秒变化f 周期， 则旋转磁场的转速 n1=f(r/s) =60f(r/min)。当(p=2）时， n1=60f/2(r/min)——见下页；p对极时， n1=60f/p(r/min)

第4章交流异步电动机习题解答习题A 选择题4-1三相异步电动机转子的转速总是（）。

CA. 与旋转磁场的转速相等B. 旋选转磁场的转速无关C. 低于旋转磁场的转速4-2某一50Hz的三相异步电动机的额定转速为2880r/min，则其转差率为（）。

BA. 0.04%B. 4%C. 2.5%4-3有一60Hz的三相异步电动机，其额定转速为1710r/min，则其额定转差率为（）。

AA. 5%B. 4.5%C. 0.05%4-4某三相异步电动机在额定运行时的转速为1425r/min，电源频率为50Hz，此时转子电流的频率为（）。

AA. 2.5HzB. 50HzC. 48Hz4-5三相异步电动机的转速n越高，则转子电流（）。

CA. 不变B. 越大C.越小4-6三相异步电动机的转速n越高，转子功率因数（）。

AA．越大 B. 越小 C. 不变4-7 三相异步电动机在额定负载转矩运行时，如果电压降低，则转速（）。

BA. 增高B. 降低C.不变4-8 三相异步电动机在额定负载转矩运行时，如果电压降低，则电流（）。

CA. 不变B. 减小C. 增大4-9 当三相异步电动机的机械负载增加时，如定子端电压不变，其旋转磁场速度（）。

BA. 增加B.不变C.减少4-10 当三相异步电动机的机械负载增加时，如定子端电压不变，其定子电流（）。

BA. 减少B.增加C.不变4-11当三相异步电动机的机械负载增加时，如定子端电压不变，其输入功率（）。

CA. 不变B.减少C. 增加4-12三相异步电动机空载起动与满载起动相比：起动转矩（）。

AA. 不变B. 小C. 大4-13降低电源电压后，三相异步电动机的起动转矩将（）。

CA. 增大B.不变C. 减小4-14三相异步电动机在稳定运转情况下，电磁转矩与转差率的关系为（）。

BA. 转差率减小时，转矩增大B. 转差率增大时，转矩也增大C. 转矩与转差率平方成正比D. 转矩与转差率无关4-15三相异步电动机起动电流大的原因是（）。

4.1.2 三相异步电动机的基本工作原理
一、转动原理
1、电生磁：三相对称绕组通
往三相对称电流产生圆形旋转 磁场。
2、磁生电：旋转磁场切割
转子导体感应电动势和电流。
3、电磁力：转子载流（有功
分量电流）体在磁场作用下受 电磁力作用，形成电磁转矩， 驱动电动机旋转，将电能转化 为机械能。
V2
W1


n1
每个整距绕组由Nc个相同和线匝组成，每个整距线圈的 电动势:
E y1(y ) Nc Et1 4.44 fNc 1
第4章 三相异步电动机
三、短距线圈的电动势 每个短距线圈的电动势:
E y1( y ) 4.44 fNcΦ1k y1
ky1

E y1(yτ) E y1(yτ)

sin(
Fp1 2 Fq1k y1 0.9( 2 qNc ) k y1kq1Ic
第4章 三相异步电动机
3、相绕组的磁动势
每个极下的磁动势和磁阻构成一条分支磁路。若电机有p 对磁极，就有p条并联的对称分支磁路，所以一相绕组的基波 磁动势就是该绕组在一对磁极下线圈所产生的基波磁动势，若 每相电流为Ip:
第4章 三相异步电动机
双层绕组的特点：
1）线圈数等于槽数；
2）线圈数组数等于极数，也等于最大并联支路数；
3）每相绕组的电动势等于每条支路的电动势。
可组成较 多的并联 支路
可以选择最有利的节
距，使电动势和磁动
优 势波形更接近正弦波 点
所有线圈的形状 和尺寸相同，便 于实现机械化
端部排列整齐 机械强度高
部连线较长适用于q468等偶数的2极小型三相第4章三相异步电动机优点优点元件少结构简单嵌线方便槽内无层间绝缘槽内无层间绝缘元件少结构简单嵌线方便广泛应用于10kw以下的广泛应用于10kw以下的异步电动机定子绕组异步电动机定子绕组单层绕组为整距绕组整距绕组单层绕组为三相单层绕组的优缺点不适宜于大中型电机缺点电动势和磁动势波形较差势波形较差电动势和磁动铁损和噪声较大声较大铁损和噪起动性能较差第4章三相异步电动机423423三相双层绕组三相双层绕组双层绕组每个槽内放上下两层线圈的有效边线圈的每一个有效边放在某一槽的上层另一个有效边则放置在相隔为y的另一槽的下层

一台4极三相异步电动机解释说明以及概述1. 引言1.1 概述本文将介绍和探讨一种名为4极三相异步电动机的设备。

这种电动机是一种常见且广泛应用于各个领域的电动机，其特点和优势使得它在工业生产中扮演着重要的角色。

我们将从基础知识开始，详细解释该电动机的工作原理、结构以及特点，并对其应用领域进行探讨。

1.2 文章结构本文共分为五个部分组成。

首先在引言部分对整篇文章进行概述，明确文章的目的和结构。

接下来，在“三相异步电动机基础知识”一节中，将介绍该类型电动机的基本知识，包括工作原理、构造和特点以及应用领域等内容。

紧接着，在“四极电动机的特点和优势”一节中，将重点探讨四极三相异步电动机相比其他类型电动机所具有的独特优点和特征，并通过实际案例进行分析。

在“三相四极异步电动机工作过程详解”一节中，将逐步详细解释该类型电动机的启动和运行过程，并对转子损耗和效率进行考虑。

最后，在“结论与展望”一节中，将对文章的主要内容进行总结，并对未来该类型电动机的发展趋势和应用前景进行评估。

1.3 目的本文旨在提供读者对于4极三相异步电动机有一个全面的了解，并能理解其工作原理、特点以及优势。

通过阅读本文，读者将能够更好地认识和应用该类型电动机，在实际工作中提高生产效率和质量。

此外，本文也希望为今后该类型电动机的研究和改进提供一定的参考价值。

2. 三相异步电动机基础知识2.1 工作原理三相异步电动机是一种常见的交流电动机，通过将三个互相位移120度的交流电源接入到定子绕组上，产生旋转磁场。

当电动机启动时，该旋转磁场与转子中感应的磁场之间存在差异，由于吸引力的作用，转子会被拖拽并开始旋转。

这里的"异步"指的是旋转磁场和转子运动之间的差异。

2.2 构造和特点三相异步电动机包含两个主要部分：定子和转子。

定子是由定子绕组和铁心组成，其中绕组上连接着外部电源以产生旋转磁场。

而转子则通常由铁心、导体条和端环构成。

与其他类型的电动机相比，三相异步电动机具有以下几个显著特点：- 结构简单: 由于没有刷子、无需直流供电等因素，使得三相异步电动机的结构更加简单且易于制造。
