第一讲液压传动基础知识一、什么是液压传动?定义:利用密闭系统中的压力液体实现能量传递和转换的传动叫液压传动。
液压传动以液体为工作介质,在液压泵中将机械能转换为液压能,在液压缸(立柱、千斤顶)或液压马达中将液压能又转换为机械能。
二、液压传动系统由哪几部分组成?液压传动系统由液压动力源、液压执行元件、液压控制元件、液压辅助元件和工作液体组成。
三、液压传动最基本的技术参数:1、压力:也叫压强,沿用物理学静压力的定义。
静压力:静止液体中单位承压面积上所受作用力的大小。
单位:工程单位kgf/cm 2法定单位:1MPa (兆帕)=106Pa (帕)1MPa (兆帕)~10kgf/ce2、流量:单位时间内流过管道某一截面的液体的体积。
单位:工程单位:L/min (升/分钟)法定单位:m 3/s四、职能符号:定义:在液压系统中,采用一定的图形符号来简便、清楚地表达各种元件和管道,这种图形符号称为职能符号。
作用:表达元件的作用、原理,用职能符号绘制的液压系统图简便直观;但不能反映元件的结构。
如图:过滤器 /VNX五、常用密封件:1.O 形圈:常用标记方法:公称外径(mm )截面直径(mm )2•挡圈(0形圈用):3. 常用标记方法:挡圈ADXdXa千斤顶双向锁 截止阀安全阀A 型(切口式);D 外径(mm );d 内径(mm );a 厚度(mm )第二讲控制阀;液控单向阀;单向锁一、控制阀:1. 定义:在液压传动系统中,对传动液体的压力、流量或方向进行调节和控制的液压元件统称为控制阀。
2. 分类:根据阀在液压系统中的作用不同分为三类:压力控制阀:如安全阀、溢流阀流量控制阀:如节流阀方向控制阀:如操纵阀液控单向阀双向锁3. 对阀的基本要求:(1)工作压力和流量应与系统相适应;(2)动作准确,灵敏可靠,工作平稳,无冲击和振动现象;(3)密封性能好,泄漏量小;(4)结构简单,制作方便,通用性大。
二、液控单向阀结构与原理:1. 定义:在支架液压系统中用以闭锁液压缸中的液体,使之承载的控制元件为液控单向阀。

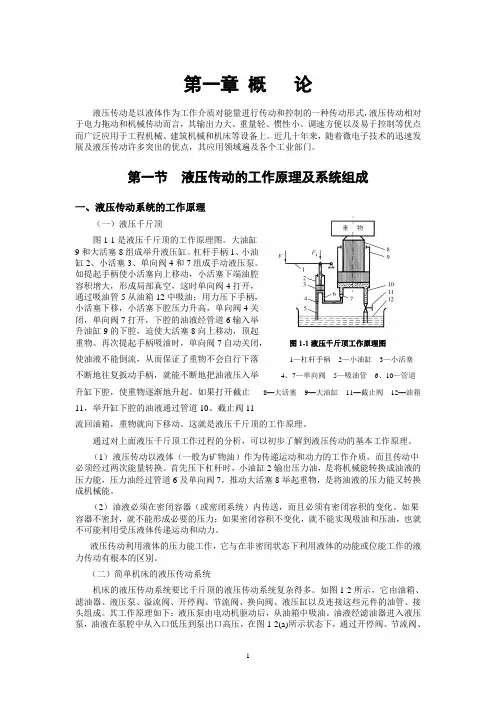

第一章概论液压传动是以液体作为工作介质对能量进行传动和控制的一种传动形式,液压传动相对于电力拖动和机械传动而言,其输出力大、重量轻、惯性小、调速方便以及易于控制等优点而广泛应用于工程机械、建筑机械和机床等设备上。
近几十年来,随着微电子技术的迅速发展及液压传动许多突出的优点,其应用领域遍及各个工业部门。
第一节液压传动的工作原理及系统组成一、液压传动系统的工作原理(一)液压千斤顶图1-1是液压千斤顶的工作原理图。
大油缸9和大活塞8组成举升液压缸。
杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。
如提起手柄使小活塞向上移动,小活塞下端油腔容积增大,形成局部真空,这时单向阀4打开,通过吸油管5从油箱12中吸油;用力压下手柄,小活塞下移,小活塞下腔压力升高,单向阀4关闭,单向阀7打开,下腔的油液经管道6输入举升油缸9的下腔,迫使大活塞8向上移动,顶起重物。
再次提起手柄吸油时,单向阀7自动关闭,图1-1液压千斤顶工作原理图使油液不能倒流,从而保证了重物不会自行下落1—杠杆手柄2—小油缸3—小活塞不断地往复扳动手柄,就能不断地把油液压入举4、7—单向阀5—吸油管6、10—管道升缸下腔,使重物逐渐地升起。
如果打开截止8—大活塞9—大油缸11—截止阀12—油箱11,举升缸下腔的油液通过管道10、截止阀11流回油箱,重物就向下移动。
这就是液压千斤顶的工作原理。
通过对上面液压千斤顶工作过程的分析,可以初步了解到液压传动的基本工作原理。
(1)液压传动以液体(一般为矿物油)作为传递运动和动力的工作介质,而且传动中必须经过两次能量转换。
首先压下杠杆时,小油缸2输出压力油,是将机械能转换成油液的压力能,压力油经过管道6及单向阀7,推动大活塞8举起重物,是将油液的压力能又转换成机械能。
(2)油液必须在密闭容器(或密闭系统)内传送,而且必须有密闭容积的变化。
如果容器不密封,就不能形成必要的压力;如果密闭容积不变化,就不能实现吸油和压油,也就不可能利用受压液体传递运动和动力。
