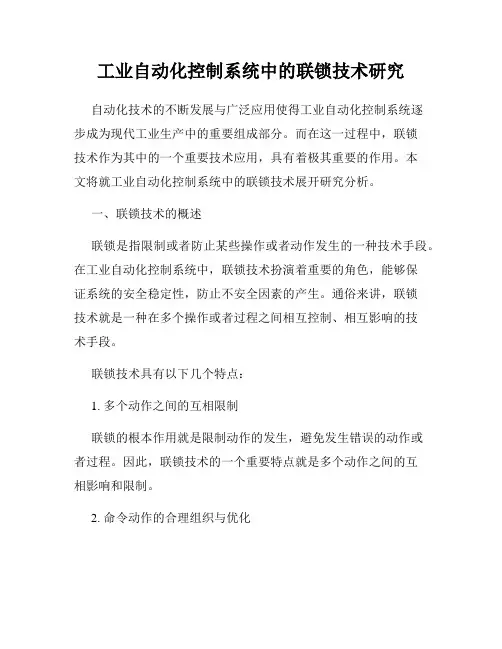

工业自动化控制系统中的联锁技术研究自动化技术的不断发展与广泛应用使得工业自动化控制系统逐步成为现代工业生产中的重要组成部分。
而在这一过程中,联锁技术作为其中的一个重要技术应用,具有着极其重要的作用。
本文将就工业自动化控制系统中的联锁技术展开研究分析。
一、联锁技术的概述联锁是指限制或者防止某些操作或者动作发生的一种技术手段。
在工业自动化控制系统中,联锁技术扮演着重要的角色,能够保证系统的安全稳定性,防止不安全因素的产生。
通俗来讲,联锁技术就是一种在多个操作或者过程之间相互控制、相互影响的技术手段。
联锁技术具有以下几个特点:1. 多个动作之间的互相限制联锁的根本作用就是限制动作的发生,避免发生错误的动作或者过程。
因此,联锁技术的一个重要特点就是多个动作之间的互相影响和限制。
2. 命令动作的合理组织与优化在实际应用过程中,我们需要根据自动化系统的具体情况来设计联锁方案。
在设计方案的时候,需要根据系统本身的特点和要求,结合目标控制对象设定合理的命令动作序列。
3. 多级联锁机制控制联锁技术的应用可以根据实际情况进行多级联锁机制控制,从而保证整个自动化系统的稳定性与高效性。
二、联锁技术的分类联锁技术的分类可以根据其工作原理及应用领域进行分类。
1. 电气联锁:电气联锁是指通过电气信号来实现联锁,包括急停按钮、断路器、接触器等电气传统联锁。
2. 机械联锁:机械联锁是指通过机械装置来实现限位、锁死等状态限制,如万能开关、锁紧螺栓、限位器等。
3. 程序联锁:程序联锁是通过计算机程序来实现联锁,是一种相对新型的联锁技术,通过编写控制逻辑软件来完成联锁功能。
4. 液压联锁:液压联锁是指通过液压电子技术来实现的联锁技术,其中包括液压管路、调节阀、电磁阀等设备。
三、联锁技术的设计要点1. 确定联锁环节和动作在确定联锁时,首先需要确定联锁环节和联锁环节之间的联锁动作。
联锁环节是指联锁关系的相关对象(例如机床、工作防护等),联锁动作是指针对联锁关系的控制方式(例如停止、启动等)。

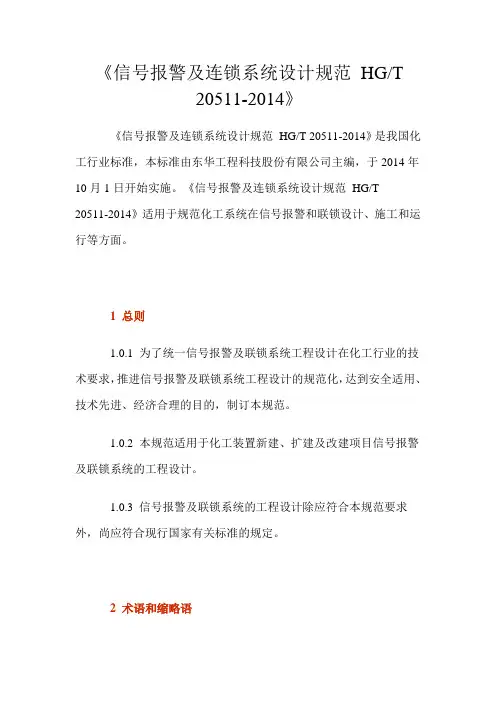

《信号报警及连锁系统设计规范HG/T20511-2014》《信号报警及连锁系统设计规范HG/T 20511-2014》是我国化工行业标准,本标准由东华工程科技股份有限公司主编,于2014年10月1日开始实施。
《信号报警及连锁系统设计规范HG/T20511-2014》适用于规范化工系统在信号报警和联锁设计、施工和运行等方面。
1 总则1.0.1 为了统一信号报警及联锁系统工程设计在化工行业的技术要求,推进信号报警及联锁系统工程设计的规范化,达到安全适用、技术先进、经济合理的目的,制订本规范。
1.0.2 本规范适用于化工装置新建、扩建及改建项目信号报警及联锁系统的工程设计。
1.0.3 信号报警及联锁系统的工程设计除应符合本规范要求外,尚应符合现行国家有关标准的规定。
2 术语和缩略语2.1 术语2.1.1 基本过程控制系统basic process control system对来自过程的、与该系统相关设备的以及操作员的输入信号进行响应,并产生输出信号使过程及与该系统相关设备按要求方式运行的系统。
该系统不应执行安全完整性等级大于或等于1的仪表安全功能。
2.1.2 开关量digital variable开关量是只有两个数值的变量,用来表示事物或事件的状态。
也称为"数字变量"。
2.1.3 诊断覆盖率diagnostic coverage诊断测试检测的部件或子系统的失效率与总失效率之比。
诊断覆盖率不包括由检验测试检测到的任何故障。
2.1.4 故障裕度fault tolerance在出现故障或误差时,功能单元继续执行要求功能的能力。
2.1.5 逻辑控制器logic solver本规范逻辑控制器是指执行一个或多个逻辑功能的设备,它既可以是一个基本过程控制系统的一部分,也可以是安全仪表系统的一部分。
2.1.6 最终元件final element本规范最终元件是指执行预先设定的动作,使过程达到顶定状态的设备,如阀门、电机等,它是联锁系统的组成部分。
轨道交通计算机联锁系统的设计原理与实践随着城市交通日益拥堵和人们对出行安全性的要求提高,轨道交通成为了现代城市中一种重要的交通方式。
为了保障轨道交通运行的安全和高效,计算机联锁系统在轨道交通管理中起着至关重要的作用。
本文将探讨轨道交通计算机联锁系统的设计原理和实践过程,并介绍其在轨道交通运行中的重要作用。
一、设计原理1. 系统架构轨道交通计算机联锁系统的设计原理基于分布式系统架构。
该系统由多个子系统组成,包括车站子系统、区间子系统、运行控制中心子系统等。
每个子系统都可以独立工作,同时又能够进行信息的交换和共享,从而实现整个轨道交通系统的协调运行。
2. 数据传输与处理计算机联锁系统通过各个子系统之间的数据传输和处理来实现安全控制。
数据传输通常采用分布式网络,如以太网等。
各个子系统之间通过网络实时传输运行状态、指令等信息,并对接收到的数据进行处理和判断。
3. 安全逻辑与算法计算机联锁系统的设计原理依赖于一系列安全逻辑和算法来实现安全控制。
其中,最基本的安全逻辑是确保车站、区间以及列车之间的相互排斥。
通过判断各个位置上的信号状态、道岔状态等信息,联锁系统可以实时监控轨道交通的运行状态,并进行相应的调度和控制。
二、实践过程1. 系统规划与设计轨道交通计算机联锁系统的实践过程从系统规划与设计开始。
在规划阶段,需要确定系统的功能需求、架构设计和实施方案等,并制定相应的设计方案和技术要求。
在设计阶段,需要进行子系统的详细设计和接口设计等工作,确保系统的功能和性能符合需求。
2. 软硬件部署计算机联锁系统的实践过程中,软硬件部署是一个关键步骤。
软件部署包括系统软件的安装和配置,以及子系统软件的部署和调试等。
硬件部署包括安装计算机设备、网络设备和传感器等,确保系统的稳定运行。
3. 联锁逻辑编程联锁逻辑编程是计算机联锁系统实施过程中的核心任务。
通过编写联锁逻辑程序,可以实现对轨道交通系统的安全控制。
程序编写需要考虑各个位置上的联锁关系、运行条件以及异常情况的处理等,确保系统可以正确地判断和控制。
计算机联锁系统介绍与设计发布时间:2022-09-19T06:17:44.032Z 来源:《科技新时代》2022年(2月)4期作者:安禹学徐华祥[导读] 计算机联锁是以计算机技术为核心,采用了通信技术、可靠性技术与容错技术以及“安禹学徐华祥中车青岛四方机车车辆股份有限公司,青岛 266111摘要计算机联锁是以计算机技术为核心,采用了通信技术、可靠性技术与容错技术以及“故障—安全”技术实现车站联锁要求,自动实现车站内的道岔、信号机和进路之间的控制的技术,它是确保铁路系统安全、高效行车所必需的一种重要保障设施。
在计算机联锁系统中,上位机用于人机交互,用来接收工作人员输入的操作指令,经过联锁机的逻辑运算控制车站信号设备工作,并将信号设备的工作状态通过上位机表示出来,实时监控信号设备运行。
第一章绪论1.1 计算机联锁的背景随着我国铁路运输事业的不断进步和发展,高密性以及快捷性都成为其主要的发展目标和方向,许多联锁设备无法满足对安全方面越来越高的要求。
从技术上来看,电气式联锁和机械式联锁是我国铁路信号控制技术发展的两个阶段。
随着计算机技术理论的完善,发展出了计算机联锁。
目前我国现有的主要干线铁路均采用计算机联锁系统国内外1.2 国内外研究现状分析1978年世界上第一套新型的微机联锁设备在瑞典哥德保市诞生以来,各个地区的新型计算机联锁设备和系统技术都发展得相当迅速。
瑞典作为目前世界上最早的自主开发且通过自主创新设计成功研制广泛应用于国际的计算机联锁的技术国家之一,其生产技术上的发展周期可以大致划分表现为两个主要时期,第一代微机产品主要就是采用了传动继电器技术来进行控制供电信号及道岔,并且还首次具备了控制轨道传动的专用继电器。
第二代系列产品的道岔和信号系统设计采用了更为安全的一种无接点控制电路。
1985年前在哈尔斯堡站首次投入使用了该产品系列。
西德国铁1979年决定自主研制第一套微机联锁,自1983年起就开始由西门子、劳伦茨、 AGE 公司联合研制,1985年12月,联锁铁路首套微机联锁设备在慕尼黑地区正式交付投入运营。
计算机联锁工程设计毕业设计计算机联锁工程设计是指利用计算机技术对联锁系统进行设计和优化的工作。
联锁系统是一种用于控制列车运行的安全设施,它确保了列车在铁路上安全、顺畅地运行。
传统的联锁系统依靠人工操作和机械元件来完成列车运行的控制,但随着计算机技术的飞速发展,计算机联锁系统被广泛应用于铁路交通管理中。
计算机联锁工程设计的目标是利用计算机技术优化联锁系统的设计和运行效率,提高铁路交通管理的安全性和效能。
计算机联锁系统设计需要完成以下几个主要任务:首先,需要对铁路交通流量进行调查研究,了解铁路交通的运行规律和瓶颈;然后,需要对联锁系统的结构和功能进行分析,并根据铁路交通的特点和需求确定系统设计的目标和要求;接下来,需要进行联锁系统的硬件和软件设计,确定系统的拓扑结构和通信协议,并编写相应的程序代码;最后,需要进行联锁系统的仿真和测试,并根据实际运行情况对系统进行优化和改进。
在计算机联锁工程设计中,需要考虑的主要问题包括系统的可靠性、安全性和实时性。
系统的可靠性是指系统在长时间运行中的稳定性和可靠性,需要对硬件设备进行质量控制和故障处理。
系统的安全性是指系统在被攻击或出现意外情况下的保护能力,需要对系统进行安全防护和监控。
系统的实时性是指系统对于铁路交通变化的快速响应能力,需要对系统的通信和计算性能进行优化。
计算机联锁工程设计的实施需要具备一定的技术和经验,需要对计算机网络、通信技术、软件开发和系统集成等方面有一定的专业知识和技能。
此外,还需要对铁路交通运行和管理有一定的了解和研究,以便能够根据实际需求进行系统设计和优化。
总之,计算机联锁工程设计是一项综合性的、技术密集型的工作,需要综合考虑多个因素,包括系统的安全性、可靠性和实时性等。
通过合理的设计和优化,可以提高铁路交通管理的效能和安全性。
HGT.20573-2012分散型控制系统工程设计规范前言 (v)1 范围 (1)2规范性引用文件 (1)3术语定义和缩略语 (1)1.1术语定义 (1)1.2缩略 (4)4DCS总体要求4.1基本技术要求 (5)4.2应用要求 (6)4.3硬件配置要求 (7)5DCS工程设计原则与职责分工 (7)5.1设计原则 (7)5.2职责分工 (7)6控制站(过程控制站) (8)6.1控制站功能 (8)6.2控制站构成 (9)6. 3控制站技术要求 (9)7操作员站 (10)7.1操作员站功能 (10)7.2操作员站构成 (10)7.3操作站员技术要求 (11)8工程师操作站 (12)8.1工程师操作站功能 (12)8.2工程师操作站构成 (12)10.3软件组态文件 (14)10. 4 软件组态 (14)11DCS工程设计程序 (15)11.1基础工程设计.................................................................1511.2详细工程设计 (15)12DCS控制室设计 (16)13DCS供电、接地、防雷系统设计 (16)13.1供电系统设计 (16)13.2接地系统设计 (16)13.3防雷系统设计 (16)14DCS验收测试、安装、联调与投运 (16)14.1DCS验收测试 (16)14.2DCS 安装 (17)14.3DCS联调与投运 (17)附录A DCS技术规格书编制要求 (18)A. 1 概述 (18)A.2买卖双方职责及供货范围 (18)A. 3 DCS硬件配置及功能要求 (18)A.4 DCS技术要求 (19)A.5 DCS软件要求 (19)A.6控制室设计要求 (19)A.7供电、接地、防雷系统设计要求 (19)A. 8端子柜及安全栅/隔离器柜 (20)A.9备品备件及专用工具 (20)A. 10文件资料 (20)A. 11 工程管理 (20)A. 12 验收测试 (20)A. 13 培训 (21)A. 14初步的I/O清单...............................................................21本规范用词说明 (22)附:条文说明 (23)分散型控制系统工程设计规范1总则1.0.1本规范规定了 DCS的技术要求、DCS工程设计程序与任务,以及DCS技术规格书编制要求。
《信号报警及连锁系统设计规范HG/T20511-2014》《信号报警及连锁系统设计规范HG/T 20511-2014》是我国化工行业标准,本标准由东华工程科技股份有限公司主编,于2014年10月1日开始实施。
《信号报警及连锁系统设计规范HG/T 20511-2014》适用于规范化工系统在信号报警和联锁设计、施工和运行等方面。
1 总则1.0.1 为了统一信号报警及联锁系统工程设计在化工行业的技术要求,推进信号报警及联锁系统工程设计的规范化,达到安全适用、技术先进、经济合理的目的,制订本规范。
1.0.2 本规范适用于化工装置新建、扩建及改建项目信号报警及联锁系统的工程设计。
1.0.3 信号报警及联锁系统的工程设计除应符合本规范要求外,尚应符合现行国家有关标准的规定。
2 术语和缩略语2.1 术语2.1.1 基本过程控制系统basic process control system对来自过程的、与该系统相关设备的以及操作员的输入信号进行响应,并产生输出信号使过程及与该系统相关设备按要求方式运行的系统。
该系统不应执行安全完整性等级大于或等于1的仪表安全功能。
2.1.2 开关量digital variable开关量是只有两个数值的变量,用来表示事物或事件的状态。
也称为"数字变量"。
2.1.3 诊断覆盖率diagnostic coverage诊断测试检测的部件或子系统的失效率与总失效率之比。
诊断覆盖率不包括由检验测试检测到的任何故障。
2.1.4 故障裕度fault tolerance在出现故障或误差时,功能单元继续执行要求功能的能力。
2.1.5 逻辑控制器logic solver本规范逻辑控制器是指执行一个或多个逻辑功能的设备,它既可以是一个基本过程控制系统的一部分,也可以是安全仪表系统的一部分。
2.1.6 最终元件final element本规范最终元件是指执行预先设定的动作,使过程达到顶定状态的设备,如阀门、电机等,它是联锁系统的组成部分。
控制系统与联锁系统的工程设计
控制系统与联锁系统的工程设计
引言
在国家工业建设快速发展,能源供应日趋严峻、环保问题逐被关注的形势下,流程工业生产的节能、降耗、减排,以及安全等问题,越来越被人们更加重视起来。
对于化工自控设计专业来说,这些问题都涉及到如何提高工厂自动化水平、如何搞好生产过程控制系统与安全联锁系统的工程设计问题。
室领导安排给室年青人员讲讲这方面的有关问题,特别是结合合成氨装置的复杂控制系统(包括先进控制系统)、安全联锁系统设计问题作些介绍。
根据室里安排意见,在控制系统设计方面,我先介绍流程工业中自动控制系统设计与先进控制系统应用现状,然后介绍国外大型合成氨装置先进控制系统应用情况。
在安全联锁系统设计方面,介绍下安全联锁系统设计的设计原则、基本设计要求、SIS配置要求,以及合成氨装置联锁系统逻辑框图设计的有关问题。
对于上述介绍中涉及到的一些新技术,如先进控制系统、管控一体化系统、信息管理系统等,由于缺少实用经验,一知半解,认识肤浅,只能给大家起个抛砖引玉作用,期望大家今后结合工程多加探讨,抓住机会积极实践,为我公司自控设计技术的发展而努力。
第一部分控制系统设计
化工装置中的自动控制系统有的起到生产过程物料平衡,有的起到生产安全保护,有的直接关系生产装置的节能、降耗、保质、增产问题。
工程设计中,研讨、制订自控系统的设计方案及控制策略,使自控系统能发挥精确、有效、可靠、稳定控制作用,是
自控工程设计一项重要任务。
化工装置自控工程设计,按照化工行业自控设计规范的设计分工,先由工艺专业向自控专业提交工艺流程图(PFD)、主要控制系统说明、物料平衡表等设计条件,再由自控专业制订控制方案、确定控制系统有关配置,完成工艺控制图(PCD)。
然后在系统专业发表的初步P&ID的基础上完成自控系统的结构设计。
并据此完成仪表回路图、复杂控制系统原理图、DCS监控数据表等设计文件。
当前,由于绝大多数工程设计项目的工艺流程是套用现有流程,也就不再绘制PCD,即使流程与控制系统有变化,也只在P&ID上面作修改即可。
在这种情况下,虽然节省很多人工时,但对老流程的控制系统设计是否需要改进,对新流程控制系统的控制方案与控制策略是否体现新形势要求等问题则缺少研究。
然而随着工业建设形势的发展,前述的一些研究工作是不可忽视的。
1 当前国内流程工业中自动控制系统设计状况
流程工业中的典型行业是化工、石化、石油等行业,当前,这些行业设计的自动控制系统基本上都属于以反馈控制为基础的经典控制论范畴,采用PID控制规律。
随着现代控制论问世,先进控制系统中的多变量预测控制策略在流程工业中得到应用。
相对于经典控制论而言,现代
控制论的特点是用状态方程式的一阶微分方程来描述控制对象,运用力学等数学成果建立多输入输出的系统,解决反馈控制的稳定性、时间响应特性以及频率响应特性等问题。
经典控制与现代控制比较
经典控制现代控制
传递函数状态方程式、解析时间域
只针对系统的输入输出解析除输入输出外,还考虑内部状态解析单输入、单输出多输入、多输出
时间不变线性系统时变系统,非线性系统
简单单一的控制对象更复杂多样的控制对象
1.1 先进控制含义
在动态环境中,基于模型借助计算机的充分计算能力,为工厂获得最大利润而实施的运行和技术策略。
这种策略实施后,系统运行在最佳工况,实现所谓“卡边生产”。
先进控制能够适应复杂动态特性、时间滞后、多变量、不可测变量、变量受约束等情况,在操作条件变化时依然有良好的控制效果。
1.2 先进控制策略的类型
·多变量预测控制
·自适应控制
·推理控制
·专家控制
·模糊推理控制
·神经元网络等
多变量预测控制是比较适合流程工业应用的一种控制策略,也是流程工业中应用锝最多的一种控制策略。
1.3 多变量预测控制
预测控制是一种基于模型的计算机算法。
它利用预测模型来预估过程未来的输出状态与设定值之间的偏差,采用滚动式的最优化策略计算当前的控制输入。
预测控制是先进过程控制技术中最有代表性的一种策略,因为它对数学模型要求不高,能直接处理具有纯滞后的对象,有良好的跟踪性能等优点。
(1) 多变量预测控制的基本原理
基本原理是模型预测、滚动优化、反馈校正,它需要过程的动态模型。
模型预测基于预测模型,预测模型能够是状态方程、传递函数、线性稳定对象的阶跃响应与脉冲响应非参数模型等。
预测控制的最主要特征是在线优化,在线优化是即在过程的每一时刻计算出相对于该时刻的优化性能指标来实施控制,滚动优化即优化功能是重复进行的。
反馈校正用来弥补预测模型控制的不足。
由于预测模型只是对对象动态特性的粗略描述,实际系统中存在非线性、事变、模型失配、干扰等,这些因素造成的影响只有采用反馈校正来克服。
(2) 多变量预测控制的基本算法
预测控制的基本算法包括5个方面:
预测模型:描述系统动态行为的基础模型
参考轨线:避免过程急剧变化,要求输出按期望的平缓曲线达到设定值
在线校正方式:克服预估值不可能与实际值相符的问题
控制输入的优化方式:时域优化
在线“滚动”实现方式:输入一组优化值
1.4 先进控制在石化、石油行业应用情况
近十来年国内石化、石油行业在新建工程项目以及技术改造项目上应用先进控制技术的实例很多,其应用业绩在国内处于领先水平。
到底的不完全统计,中石化已在20多家炼化企业的100多套重点生产装置上实施先进控制技术,中石油在38套生产装置上实施先进控制技术。
实施先进控制技术的炼油装置有常减压、重油催化裂化、蜡油催化裂化、连续重整、芳烃抽提、延迟焦化、加氢裂化、气体分馏环丁砜抽提油品调和等,实施先进控制技术的石化装置有乙烯裂解、聚乙烯、聚丙烯、丙烯腈、轻烃分离、丁二烯、苯乙烯、二甲苯分离、对二甲苯、氯乙烯,以及甲醇、丁辛醇、合成氨、聚甲醛、有机硅、纯碱等化工装置。
2 先进控制在合成氨装置上的应用
美国原凯洛格公司于上世纪80年代在合成氨装置上开发的先进控制技术,在美国及世界上其它地方的一些合成氨装置上得到应用,并取
得了较好的经济效益。
前几年经过技术交流,我公司得到一些简单资料,现将凯洛格合成氨装置的先进控制系统(简称APC)介绍如下:
2.1 APC控制策略
凯洛格合成氨装置的APC是多变量预测控制。
APC的作用是,减小关键过程参数的变化,减少外界扰动对过程操作的影响,执行较好的操作与管理,提高经济效益。
APC控制策略是
H2O/C 控制;
H/N 控制;
残余甲烷;
合成塔温度控制;
驰放气控制;
原料气潜氢控制。
2.2 APC的效能
改进生产操作与管理:
减少外部条件造成的偏差;
减少装置内部相互干扰;
减少气体成分变化造成的偏差;
改进原料气利用效率;
实现工厂信息管理。
2.3 经济效益:
产量增加1~2%;。
