电子秤校验指导书

作 业 指 导 书 第 1 页 共 5 页

标题:电子秤校检标准计量装置量值溯源图

电子秤量值溯源图

上

级

标

准 宝钢计量设备部

标准表及标准砝码法

标准数字万用表

△≤±0.1%

绝缘电阻表，DC50V 标准砝码,精度高于被校电子秤精度2~3个等级

本

级

标

准

电子秤：

Ⅲ级电子秤, △≤±0.5%

Ⅳ级电子秤, △≤±1%

被校计量器具 标准表及标准砝码法 作 业 指 导 书 第 2 页 共 5 页

标题：电子秤校检作业指导书

1、概述：

对用户负责的态度，为保证电子秤校检的量值准确可靠，使电子秤的校检工作正确、客观、准确，制定本作业指导书，校检人员在校检过程中应严格遵守。

有关现场校检工作对人员、被校样品（系统）和现场环境及安全方面的要求，校检人员必须熟悉并严格执行BYJ（XZ）－C01－0502－2001《现场校检工作管理规定》(以下简称《管理规定》)。

电子秤的校检项目、校检方法和校准结果的不确定度评定的方法，参照BCQ0J0004－0107《电子皮带秤计量校准规程》(以下简称《校准规程》)。

2、适用范围

本作业指导书适用于宝冶校准实验室进行现场电子秤校检工作的全过程以及校准设备的日常维护工作。

3、校检前准备工作

3.1 拿到委托单后由校检责任人与委托人员做好联系工作，确定校检时间。

3.2 校检前必须按《管理规定》的要求，会签三方联络单，确保被校检设备系统处于安全状态，并按委托方的规定做好相应的标识。

3.3根据委托方委托的校检项目和校检要求, 选择满足量程、准确度要求的校准设备：

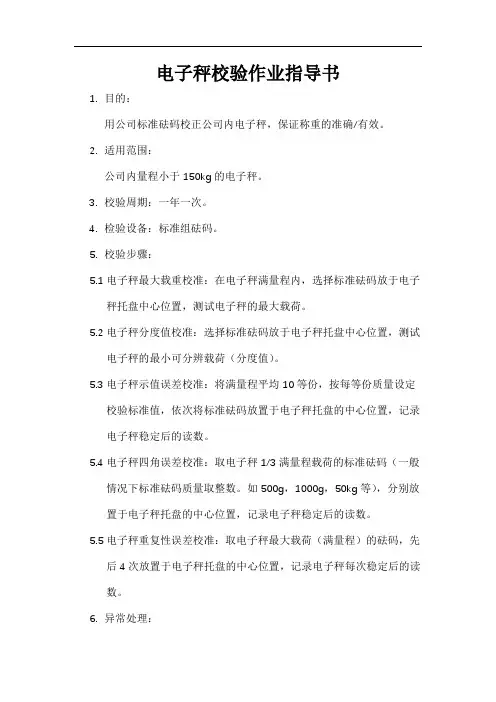

电子秤校验作业指导书

1. 目的：

用公司标准砝码校正公司内电子秤，保证称重的准确/有效。

2. 适用范围：

公司内量程小于150kg的电子秤。

3. 校验周期：一年一次。

4. 检验设备：标准组砝码。

5. 校验步骤：

5.1 电子秤最大载重校准：在电子秤满量程内，选择标准砝码放于电子秤托盘中心位置，测试电子秤的最大载荷。

5.2 电子秤分度值校准：选择标准砝码放于电子秤托盘中心位置，测试电子秤的最小可分辨载荷（分度值）。

5.3 电子秤示值误差校准：将满量程平均10等份，按每等份质量设定校验标准值，依次将标准砝码放置于电子秤托盘的中心位置，记录电子秤稳定后的读数。

5.4 电子秤四角误差校准：取电子秤1/3满量程载荷的标准砝码（一般情况下标准砝码质量取整数。如500g，1000g，50kg等），分别放置于电子秤托盘的中心位置，记录电子秤稳定后的读数。

5.5 电子秤重复性误差校准：取电子秤最大载荷（满量程）的砝码，先后4次放置于电子秤托盘的中心位置，记录电子秤每次稳定后的读数。

6. 异常处理：

6.1 新购待校验仪器的测量结果不满足仪器出厂要求时，应通知退货。

6.2 电子秤允收方法按CAL-50执行，仪器不满足允收标准时，在线及OQA使用的电子秤正常到期送校（不包含送修后送校），由仪校组开出《计量FAIL品质追踪表》。处理流程按计量FAIL品质追踪程序进行，同时送修，维修好后再送校。

附件：《电子秤校验记录》。

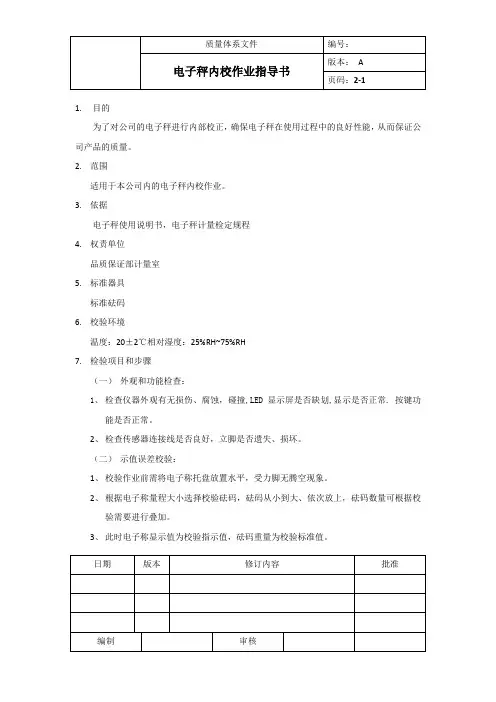

质量体系文件 编号：

电子秤内校作业指导书 版本： A

页码：2-1

日期 版本 修订内容 批准

编制 审核

1. 目的

为了对公司的电子秤进行内部校正，确保电子秤在使用过程中的良好性能，从而保证公司产品的质量。

2. 范围

适用于本公司内的电子秤内校作业。

3. 依据

电子秤使用说明书，电子秤计量检定规程

4. 权责单位

品质保证部计量室

5. 标准器具

标准砝码

6. 校验环境

温度：20±2℃相对湿度：25%RH~75%RH

7. 检验项目和步骤

（一） 外观和功能检查：

1、 检查仪器外观有无损伤、腐蚀，碰撞,LED显示屏是否缺划,显示是否正常. 按键功能是否正常。

2、 检查传感器连接线是否良好，立脚是否遗失、损坏。

（二） 示值误差校验：

1、 校验作业前需将电子称托盘放置水平，受力脚无腾空现象。

2、 根据电子称量程大小选择校验砝码，砝码从小到大、依次放上，砝码数量可根据校验需要进行叠加。

3、 此时电子称显示值为校验指示值，砝码重量为校验标准值。 质量体系文件 编号：

电子秤内校作业指导书 版本： A

页码：2-2

4、 校验误差=校验指示值—校验标准值

（三） 偏载校验：

1、 电子称放置水平后，将电子称量程1/2砝码放置电子称四脚及中间位置，分别记录其指示值。

2、 此时电子称显示值为校验指示值，砝码重量为校验标准值。

3、 校验误差=校验指示值—校验标准值

（四） 误差判定：

1、 新购电子称误差判定：

物体重量 允许误差

0＜T≤500e ±0.5e

500e＜T≤2000e ±1.0e

2000e＜T ±1.5e

2、 使用中的电子称允许误差是新购电子称允许误差2倍

3、 机械称检验判定时，e=d。

8. 注意事项

电子称校验时无较强空气对流。

9．记录保存年限

校验报告保存期限为12个月。

10．相关文件

《QPS0P5-2009》检验、测量和实验设备控制程序

电子天平电子秤校准作业指导书.pdf

电子天平电子秤校准作业指导书

1.引言

本文档旨在提供电子天平电子秤校准作业的详细指导，旨在确保电子秤的准确度和可靠性。在进行校准作业之前，请仔细阅读本指导书，并确保按照指导书的步骤进行操作。

2.校准前准备工作

2.1 确认校准所需设备的完好性

在进行校准作业之前，需要检查校准所需设备的完好性，包括电子天平电子秤、校准重物等。确保所有设备正常工作，并且没有损坏或故障。

2.2 清洁和调整电子天平电子秤

在进行校准作业之前，需要将电子天平电子秤清洁干净，并进行必要的调整。确保电子秤无杂物和脏物，并确保电子秤的零点和灵敏度调整正常。

3.校准步骤

3.1 设置校准参数在进行校准作业之前，需要根据校准要求设置相应的校准参数，包括校准重量、校准时间等。根据具体情况进行设置，并确保校准参数的准确性和合理性。

3.2 进行初始校准

将校准重物放于电子秤的称量区域，并记录读数。根据校准重物的重量和电子秤的读数，进行初始校准。根据具体情况，可采取手动校准或自动校准的方式进行。

3.3 进行精密校准

在完成初始校准后，需要进行精密校准，以确保电子秤的准确度和可靠性。根据校准要求进行操作，并记录校准结果。根据校准结果，可以进行进一步的调整和校准。

4.校准后工作

4.1 验证校准结果

在完成校准作业之后，需要验证校准结果的有效性。使用校准重物进行称量，并核实读数是否正确。如果校准结果符合要求，则可以认为校准作业顺利完成。

4.2 记录和报告在完成校准作业之后，应记录校准过程中的关键参数和结果，并填写校准报告。校准报告应包括电子秤的基本信息、校准参数、校准结果等内容。根据需要，还可以提供校准过程中的照片或记录。

附件：

1.校准重物的规格和合格证书

法律名词及注释：

1.校准：对电子天平电子秤进行精确调整，以确保其准确度和可靠性的过程。

2.设备完好性：设备是否正常工作，并且没有损坏或故障的状态。

3.零点调整：对电子秤的零点进行调整，使其读数为零。
