小区住宅楼电气工程施工方案

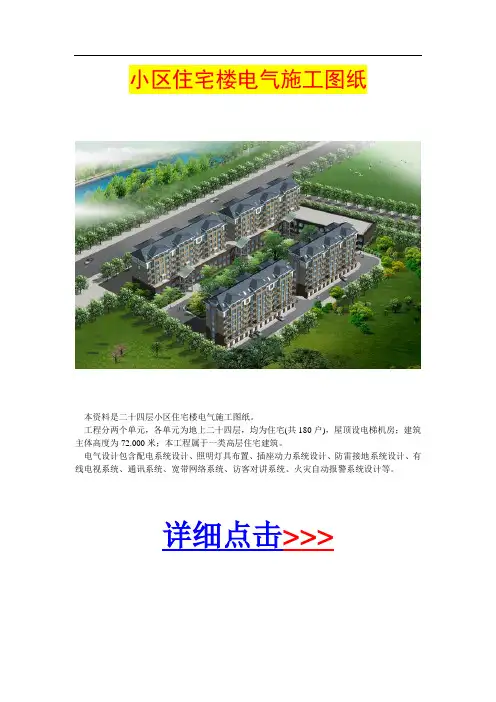

小区住宅楼电气施工图纸

本资料是二十四层小区住宅楼电气施工图纸。

工程分两个单元，各单元为地上二十四层，均为住宅(共180户)，屋顶设电梯机房；建筑主体高度为72.000米；本工程属于一类高层住宅建筑。

电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、防雷接地系统设计、有线电视系统、通讯系统、宽带网络系统、访客对讲系统、火灾自动报警系统设计等。

详细点击>>>

详细点击>>>

是风的细语、是雨的柔顺、斑驳了一道道古老的忧伤，刻在了灯火阑珊处?

是桥的沧桑、是石的痕迹、流年了一首首陈旧的诗韵，铭在了秋月三更天?

轻风缓缓，墨香袭袭。长长的倩影里，柔软了风韵的味律，洒脱的静悟中遥远变成了传说，把爱定格在一瞬间。

这第一段似乎是着重描摹春的美丽，可起首有“多事的东风”一句，暗示着有人恼春，于是有个人物忽悠地闪了一下，桃红“醉依在封姨的臂弯里”，一下子就不见了。但“多事”里隐蕴着的愠意，因封姨的出现有了着落。春天写足了，那位对春天怀着恨意的人物便在作者的笔下十分不情愿地亮相了。“只有一个孤独的影子，她，倚在栏杆上，”这就是封姨了，她“才从青春之梦醒过来”，茫然不解这眼前发生的一切。作者笔下的她原来是一个芳华已失的女人！眼前的春天只是她过去的影子。

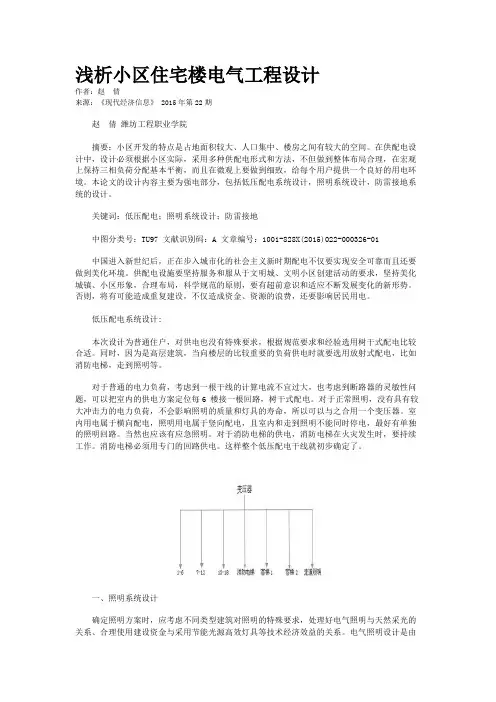

浅析小区住宅楼电气工程设计

作者：赵 倩

来源：《现代经济信息》 2015年第22期

赵 倩 潍坊工程职业学院

摘要：小区开发的特点是占地面积较大、人口集中、楼房之间有较大的空间。在供配电设计中，设计必须根据小区实际，采用多种供配电形式和方法，不但做到整体布局合理，在宏观上保持三相负荷分配基本平衡，而且在微观上要做到细致，给每个用户提供一个良好的用电环境。本论文的设计内容主要为强电部分，包括低压配电系统设计，照明系统设计，防雷接地系统的设计。

关键词：低压配电；照明系统设计；防雷接地

中图分类号：TU97 文献识别码：A 文章编号：1001-828X(2015)022-000326-01

中国进入新世纪后，正在步入城市化的社会主义新时期配电不仅要实现安全可靠而且还要做到美化环境。供配电设施要坚持服务和服从于文明城、文明小区创建活动的要求，坚持美化城镇、小区形象，合理布局，科学规范的原则，要有超前意识和适应不断发展变化的新形势。否则，将有可能造成重复建设，不仅造成资金、资源的浪费，还要影响居民用电。

低压配电系统设计:

本次设计为普通住户，对供电也没有特殊要求，根据规范要求和经验选用树干式配电比较合适。同时，因为是高层建筑，当向楼层的比较重要的负荷供电时就要选用放射式配电，比如消防电梯，走到照明等。

对于普通的电力负荷，考虑到一根干线的计算电流不宜过大，也考虑到断路器的灵敏性问题，可以把室内的供电方案定位每6 楼接一根回路，树干式配电。对于正常照明，没有具有较大冲击力的电力负荷，不会影响照明的质量和灯具的寿命，所以可以与之合用一个变压器。室内用电属于横向配电，照明用电属于竖向配电，且室内和走到照明不能同时停电，最好有单独的照明回路。当然也应该有应急照明。对于消防电梯的供电，消防电梯在火灾发生时，要持续工作。消防电梯必须用专门的回路供电。这样整个低压配电干线就初步确定了。

第1篇

一、工程概况

本工程位于我国某城市，占地面积约10000平方米，总建筑面积约20000平方米。该工程为新建住宅小区，包括住宅楼、商业楼、地下车库等配套设施。本工程电气施工主要包括强电、弱电两部分。

二、施工组织设计

1. 施工组织机构

成立电气施工项目部，下设施工管理部、技术部、物资部、质量安全管理部等部门，负责电气施工的全面管理工作。

2. 施工进度计划

根据工程进度要求，制定电气施工进度计划，确保电气工程按时完成。

3. 施工资源配置

根据工程规模和施工要求，合理配置施工人员、施工设备、施工材料等资源。

4. 施工质量控制

严格执行国家相关标准和规范，加强施工过程中的质量控制，确保工程质量。

三、施工工艺

1. 强电施工

（1）施工准备

1）施工图纸审查：对施工图纸进行仔细审查，确保图纸准确无误。

2）材料设备准备：根据施工图纸要求，准备所需材料、设备，确保材料、设备质量。

3）施工方案编制：根据施工图纸和现场实际情况，编制施工方案。

（2）施工工艺

1）电缆敷设：电缆敷设前，对电缆进行外观检查，确保电缆质量。电缆敷设时，遵循“横平竖直、整齐美观”的原则，采用桥架、槽道等敷设方式。 2）配电箱安装：配电箱安装前，检查配电箱质量，确保配电箱符合要求。配电箱安装时，确保配电箱水平、垂直，接线正确。

3）配电线路施工：配电线路施工前，检查线路材料质量，确保线路材料符合要求。配电线路施工时，遵循“先布线后穿管”的原则，确保线路质量。

4）接地施工：接地施工前，检查接地材料质量，确保接地材料符合要求。接地施工时，遵循“一点接地，多点连接”的原则，确保接地效果。

2. 弱电施工

（1）施工准备

1）施工图纸审查：对施工图纸进行仔细审查，确保图纸准确无误。

2）材料设备准备：根据施工图纸要求，准备所需材料、设备，确保材料、设备质量。

3）施工方案编制：根据施工图纸和现场实际情况，编制施工方案。

（2）施工工艺

XX 住 宅 小 区 二 期 工 程 1号 楼

建

筑

电

气

工

程

方

案

编制人:

审核人:

审批人:

XX建设有限公司

年 月 日

1．电气工程概况

1.1 电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统.

1.2 本工程供电电源由本场区l0kV开闭所引来两路l0kV高压电源,经电缆沿托盘直接敷设至地下1层变配电室.高压系统为单母线分段,两路l0kV电源分别供给两台630kVA干式变压器,低压系统为单母线分段运行,由地下1层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点.

1.3 建筑物竖向供配电设在电气竖井内.照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上,再由各层插接开关箱引至各层配电箱.由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV－2.5米㎡托盘敷设,出托盘后穿钢管在吊顶及墙内敷设.

1.4 防雷接地系统:本建筑物按二级防雷设防,采用TN－S接地方式,将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置;要求工频接地电阻不大于l Ω.

1.5 消防报警与控制系统:首层消防值班室内设有报警盘、控制盘、广播盘,由中央控制设备引出线路穿过首层楼板至地下1层,沿电缆托盘敷设至电气设备间内,垂直段沿托盘敷设至各层消防端子箱,实现消防报警与联动控制.

1.6 楼宇自动控制系统:中央控制室设在首层消防中心机房内.BAS系统通讯总线和DDC电源总线均穿钢管敷设至各层现场控制器,由各现场控制器配出的自控线路沿封闭金属线槽,再穿薄壁钢管或直接采用钢管敷设至各被控设备.实现对冷冻水系统、供配电系统、空调机组、新风机组、公共区域照明的监控.
