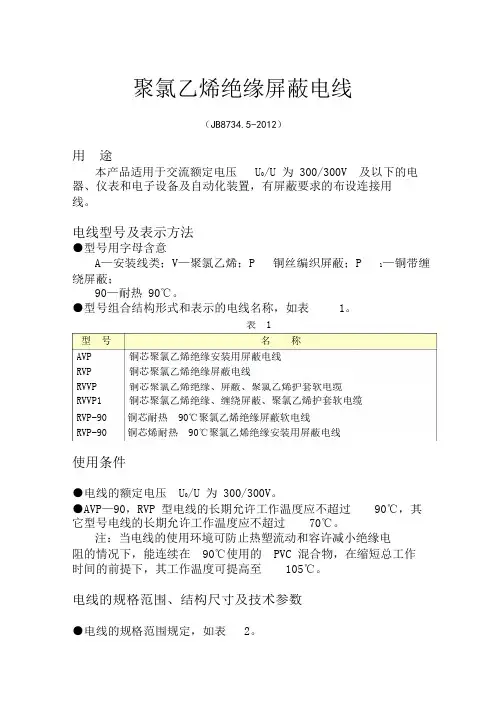

聚氯乙烯绝缘屏蔽电线
（JB8734.5-2012）
用 途
本产品适用于交流额定电压 U0/U 为 300/300V 及以下的电
器、仪表和电子设备及自动化装置，有屏蔽要求的布设连接用
线。
电线型号及表示方法
●型号用字母含意
A—安装线类；V—聚氯乙烯；P 铜丝编织屏蔽；P 1—铜带缠
绕屏蔽；
90—耐热 90℃。
●型号组合结构形式和表示的电线名称，如表 1。
表 1
型 号 名 称
AVP 铜芯聚氯乙烯绝缘安装用屏蔽电线
RVP 铜芯聚氯乙烯绝缘屏蔽电线
RVVP
RVVP1 铜芯聚氯乙烯绝缘、屏蔽、聚氯乙烯护套软电缆
铜芯聚氯乙烯绝缘、缠绕屏蔽、聚氯乙烯护套软电缆
RVP-90 铜芯耐热 90℃聚氯乙烯绝缘屏蔽软电线
RVP-90 铜芯烯耐热 90℃聚氯乙烯绝缘安装用屏蔽电线
使用条件
●电线的额定电压 U0/U 为 300/300V。
●AVP—90，RVP 型电线的长期允许工作温度应不超过 90℃，其
它型号电线的长期允许工作温度应不超过 70℃。
注：当电线的使用环境可防止热塑流动和容许减小绝缘电
阻的情况下，能连续在 90℃使用的 PVC 混合物，在缩短总工作
时间的前提下，其工作温度可提高至 105℃。
电线的规格范围、结构尺寸及技术参数
●电线的规格范围规定，如表 2。 表 2
额定电压
V 型号 芯数 标称截面
AVP、AVP—90
RVP、RVP—90 300/300V
300/300V 1
1
2
1
2
3
4～24 0.08～0.4
0.08～2.5
0.08～1.5
0.08～2.5
0.08～1.5
0.12～1.5
0.12～0.4 RVP、RVVP1 300/300V
*)
*)芯数系列:4、5、6、7、10、12、14、16、19 和 24 芯。
煤矿用聚乙烯绝缘聚氯乙烯护套阻燃通信电缆技术规范
天津市万博线缆有限公司
2019.1
煤矿用阻燃通信电缆 1.范围
本技术规范规定了煤矿用阻燃通信电缆（以下简称电缆）的分类与命名、技术要求与试验方法、检验规则、标志、包装、运输和贮存等。
本技术规范适用于煤矿用铜芯聚乙烯绝缘聚氯乙烯护套固定和移动类通信电缆。
2 使用范围
用于矿场作普通信号传输，适用于固定敷设。
3. 参照执行标准
Q/JG 1710-2016
4. 产品命名和型号规格
4.1 型号
电缆型号见表1。
表1
型号 MHYV
名称 煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆
4.2 命名代号
4.2.1 系列代号………………………………………MH
4.2.2 材料特征代号
铜导体…………………………………………………省略
聚乙烯绝缘………………………………………………Y
聚氯乙烯护套……………………………………………V
5 技术要求与试验方法
5.1 导体
5.1.1导体材料应符合GB3953的规定的软圆铜线的要求。
5.1.2 导体线芯应采用GB/T3956中第1种或第2种导体,导体结构如表2所示。
5.1.3导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。
5.1.4 20℃时电缆导体的直流电阻应符合表2的要求.
表2
标称截面
mm2 导体结构 20℃时导体直流电阻
Ω/km 种类 根数/单线标称直径,mm
0.75 1 1/0.97 ≤24.5 2 7/0.37
1.5 2 7/0.52 ≤12.1
0.43 2 7/0.28 ≤45.0
5.2 绝缘
5.2.1 绝缘采用低密度聚乙烯电缆料，其性能应符合GB11115中电缆料的要求。
5.2.2 绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体、表面应光滑,色泽均匀,不应有裂缝及其他损伤。
5.2.3 绝缘标称厚度应符合表3的规定。
聚氯乙烯材料标准规范
聚氯乙烯(PVC)是一种广泛应用的塑料材料，其具有耐用性、易成型、低成本等优点，在建筑、电线电缆、汽车零部件、家居用品等领域得到广泛应用。然而，由于其结构特殊，其材料性能和安全性与其他材料存在差异，因此需要相关的标准规范来指导其生产和应用。
一、PVC材料的性质及安全性
PVC是由氯乙烯单体经过聚合反应合成的塑料材料，其结构中含有氯原子，因此在加工过程中会释放出一定量的氯气。这种气体对呼吸系统具有刺激性和腐蚀性，可能会引起反应性气道疾病。此外，由于PVC材料中含有的可卤素化物，其热稳定性差，易受到热、光的影响发生分解，产生有害气体和物质，对环境和人体都具有一定的危害。
为此，在生产和应用PVC材料时，应对其性能和安全性进行严格的控制。其中包括PVC材料的物理性能、化学性能、热稳定性、电性能等方面，以及对PVC材料的加工工艺、储存、运输、使用等环节的安全规定，以保证其生产和应用的安全性。
二、PVC材料的标准规范
1.物理性能标准
PVC材料的物理性能包括拉伸强度、压缩强度、抗冲击性、硬度、耐磨性等方面。相关的物理性能测试应参照国际标准ISO
527、ISO 604、ISO 179等。在实际应用中，不同领域对于PVC材料的具体物理性能要求略有不同，因此需要针对不同领域的应用，制定相应的物理性能标准。
2.化学性能标准
PVC材料的化学性能涉及其对于不同化学物质的抗性、对于水分、酸碱和溶剂等的耐受能力等。相关的化学性能测试应参照国际标准ISO 175、ISO 22088、ISO 62等。在应用中，为了保证PVC材料的安全，应严格控制其与其他化学物质的接触，避免产生有害的化学反应。
3.热稳定性标准
PVC材料的热稳定性能与其在高温环境下的热分解和气体释放量等相关。特别是在家居用品、建筑材料等领域，其在火灾事件中的燃烧性能尤其重要。相关的热稳定性测试应参照国际标准ISO 182、ISO 4589等。为了避免PVC材料在应用中过度受热而产生有害物质，应避免暴露在高温环境下。
70℃护层级软聚氯乙烯塑料(H-70)采购规范 1、目的 为了明确线缆原材料采购要求，确保所采购原材料满足线缆缆设计要求和生产要求，特制定本规范。 2、适用范围 本规范适用于线缆原材料的采购和线缆原材料的检验和试验。 3、说明 3.1 本原材料采购规范适用于正常情况下的线缆原材料采购； 3.2 当有下列特殊情况发生时，由生产技术部提出特殊的采购技术规范，作为采购合同的一个组成部分， 同时进厂检验以签订的采购合同为准； 3.2.1 供方提出更改原材料采购规范中某些要求，经双方协商达成一致意见时； 3.2.2 由于生产急需或材料紧缺，且修改的技术指标属于非关键性指标，不影响线缆性能时； 3.2.3 根据线缆用户的要求，需要对某材料的指标修改时； 3.2.4 线缆用户要求某材料的某项性能指标高于本采购规范时； 3.2.5 线缆用户指定使用某厂家材料，材料性能必须按该生产厂家要求时； 3.2.6 本采购规范未提及到的新名称原材料或新规格的原材料等，满足新产品开发、新工艺试作或特殊 线缆合同要求等的原材料采购时； 3.2.7 原材料有任何改变（如配方、所用原材料等）发生变更时，生产厂家必须经本公司同意，否则造 成的一切后果由生产厂家承担； 4、采购要求 线缆原材料的采购要求应符合下表的规定。 70℃护层级软聚氯乙烯塑料(H-70) 聚氯乙烯电缆料的机械性能与电性能： 序号 项目 单位 性能要求 1 拉伸强度 MPa ≥15 2 断裂拉伸应变 % ≥180 3 热变形 ≤50 4 冲击脆化性能 试验温度 ℃ -25 5 冲击脆化性能 通过 6 200℃时热稳定时间 min ≥50 7 20℃时体积电阻率 Ω·m ≥1.0*108 8 介电强度 （MV/m） ≥18 9 介质损耗因数（50Hz） ≤/ 10 工作温度时体积电阻率 试验温度 ℃ / 11 体积电阻率 Ω·m ≥/ 老化后聚氯乙烯电缆料的机械物理性能： 序号 项目 单位 性能要求 1 试验温度 ℃ 100±2 2 试验时间 h 168 3 老化后拉伸强度 MPa ≥15 4 拉伸强度最大变化率 % ±20 5 老化后断裂拉伸应变 % ≥180 6 断裂拉伸应变最大变化率 % ±20
