电流霍尔芯片

HW-302B

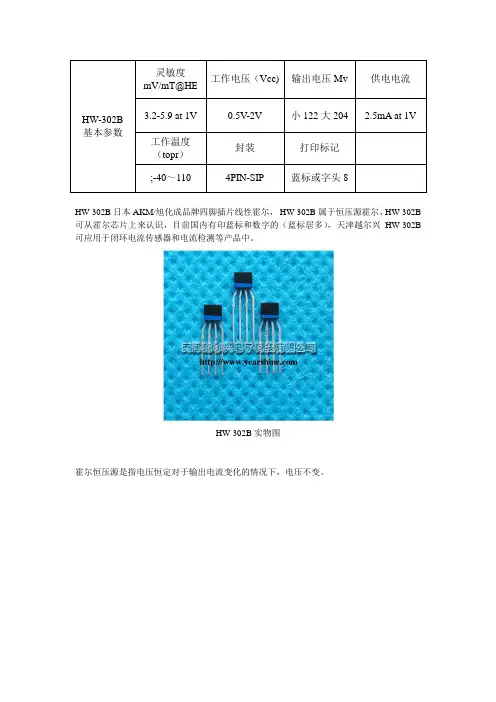

基本参数 灵敏度mV/mT@HE 工作电压（Vcc) 输出电压Mv 供电电流

3.2-5.9 at 1V 0.5V-2V 小122大204 2.5mA at 1V

工作温度（topr） 封装 打印标记

;-40～110 4PIN-SIP 蓝标或字头8

HW-302B日本AKM/旭化成品牌四脚插片线性霍尔， HW-302B属于恒压源霍尔，HW-302B可从霍尔芯片上来认识，目前国内有印蓝标和数字的（蓝标居多），天津越尔兴HW-302B可应用于闭环电流传感器和电流检测等产品中。

HW-302B实物图

霍尔恒压源是指电压恒定对于输出电流变化的情况下，电压不变。

HW-302B封装尺寸图及接线图

霍尔元件在我们日常生活中应用范围非常的广泛，只要是和电子有关的产品都能用到天津越尔兴霍尔元件，比如电动车，电动玩具，电磁炉，热水器，手机，笔记本电脑，智能马桶，空调，洗衣机，卷发器等等。

霍尔磁传感芯片 电力系统应用场景

霍尔磁传感芯片是一种利用霍尔效应测量磁场的器件。它通过感应电流与磁场之间的相互作用，将磁场信息转化为电信号输出。在电力系统中，霍尔磁传感芯片有着广泛的应用场景，主要包括电流检测、电机控制、电力电子设备保护等方面。下面将详细介绍这些应用场景。

一、电流检测：

电流是电力系统中的重要参数，对电力设备的运行状态和负荷情况有重要影响。霍尔磁传感芯片可以用于电流检测，通过测量电流所产生的磁场，实现对电流的精确测量。传统的电流检测方法通常采用电阻或电感，但其测量精度受到温度漂移和电阻/电感自身参数的变化等因素的影响。而霍尔磁传感芯片具有温度稳定性高、响应速度快等优势，能够精确测量电流，为电力系统的运行提供准确的数据支持。

二、电机控制：

在电机控制领域，霍尔磁传感芯片常用于感知电机的位置与转速。它可以测量电机所产生的磁场，从而确定转子的位置与转速。通过将霍尔磁传感芯片与电机驱动器相结合，可以实现对电机的精确控制。在电力系统中，电机控制广泛应用于工业生产和家用电器等领域，通过利用霍尔磁传感芯片实现精确的电机控制，可以提高电机的效率和稳定性，同时降低功耗和噪声。

三、电力电子设备保护：

电力电子设备在电力系统中起着重要作用，如整流器、逆变器、变频器等。然而，电力电子设备的工作状态容易受到过电压、过电流等因素的影响，进而影响其性能和寿命。霍尔磁传感芯片可以用于检测电力电子设备中的电流和磁场，当检测到超过设定阈值的电流或磁场时，能够及时触发保护机制，切断电力回路，保护设备的安全运行。通过引入霍尔磁传感芯片，可以提高电力电子设备的可靠性和稳定性。

总结而言，霍尔磁传感芯片在电力系统中有着重要的应用场景。其主要应用于电流检测、电机控制和电力电子设备保护。通过利用霍尔磁传感芯片，可以实现对电力系统的精确测量、控制和保护，提高电力系统的安全性、稳定性和可靠性。未来随着技术的不断发展，霍尔磁传感芯片在电力系统中的应用前景将会更加广阔。

霍尔器件工作原理

霍尔器件工作原理是基于霍尔效应的原理。霍尔效应是指当在导电材料中通过一定方向的电流时，如果该材料处于垂直磁场中，将会产生一种横向电场，这个现象就是霍尔效应。在霍尔器件中，通常使用霍尔元件来检测或测量电流、磁场等物理量。

霍尔元件由霍尔芯片和霍尔电源组成。霍尔芯片是由半导体材料制成，其中包含有多个电极。霍尔电源用来提供电流给霍尔芯片，使其工作。当通过霍尔芯片的电流受到垂直磁场的作用时，将会在芯片两侧产生电流差异，从而形成一个垂直于电流和磁场方向的电势差。这个电势差可以被检测或测量，从而得到电流或磁场的相关信息。

霍尔器件的工作原理可以通过以下步骤来说明：

1. 霍尔电源向霍尔芯片提供电流。通常情况下，霍尔芯片上有两个电极被连接到霍尔电源的正负极。

2. 当电流通过芯片时，如果置于垂直磁场中，将会在芯片两侧产生电荷分布差异。

3. 电荷分布差异将导致两侧形成电势差。这个电势差被称为霍尔电势。

4. 霍尔电势可以被测量或检测。一般情况下，会使用电压表或示波器等仪器来测量电势差的大小。

5. 通过测量霍尔电势的大小，可以得到与电流或磁场相关的信息。例如，当检测电流时，电势差的大小与电流的强度成正比。

总之，霍尔器件利用霍尔效应来测量电流或磁场。通过通电后，在器件中产生的电势差可以被检测或测量，从而获得所需的物理量信息。

小电流检测芯片

小电流检测芯片是一种用于检测电路中较小电流的集成电路芯片。它主要用于测量和监控微弱电流，常见于电源管理、充电器、电池管理、医疗设备等领域。本文将详细介绍小电流检测芯片的工作原理、应用领域、主要特点以及未来发展方向。

小电流检测芯片的工作原理是基于霍尔效应或电流差动放大技术。霍尔效应是指在垂直于电流方向的磁场中，电子受到洛伦兹力的作用而偏转，导致霍尔电压的产生。电流差动放大是指通过采集两端的电压差并进行差动放大，从而得到微弱电流的测量值。

小电流检测芯片的应用领域非常广泛。在电源管理方面，它可以用于电流过载保护、电池充放电控制、电源效率优化等。在充电器领域，它可以用于检测充电电流、保护电池充电状态、自动断电等。在电池管理方面，它可以用于电池电量监测、剩余电池寿命预测、电池保护等。在医疗设备领域，它可以用于心电图仪、血糖仪、血压计等设备的测量和监测。

小电流检测芯片具有一些主要特点，使其在上述应用领域中非常受欢迎。首先，它具有非常低的功耗，可以实现长时间的持续监测。其次，它具有高精度的测量能力，通常能够达到几毫安到几微安的范围，且测量误差较小。此外，小电流检测芯片通常体积小、集成度高、成本相对较低，适用于集成到各种电子设备中。

随着物联网技术的快速发展，小电流检测芯片有着广阔的应用前景。首先，随着智能家居和智能城市的兴起，对于电力消耗的监测和管理需求日益增加，小电流检测芯片将发挥重要作用。其次，随着移动智能终端的普及，对于电池管理的需求也越来越高，小电流检测芯片将成为移动设备中不可或缺的组成部分。此外，医疗设备的远程监测和管理也是未来的趋势，小电流检测芯片将在这一领域中有着广泛的应用。

综上所述，小电流检测芯片是一种用于检测电路中较小电流的集成电路芯片。它具有低功耗、高精度、体积小、集成度高、成本相对较低等特点，广泛应用于电源管理、充电器、电池管理、医疗设备等领域。随着物联网技术的发展，小电流检测芯片将有更广阔的应用前景。
