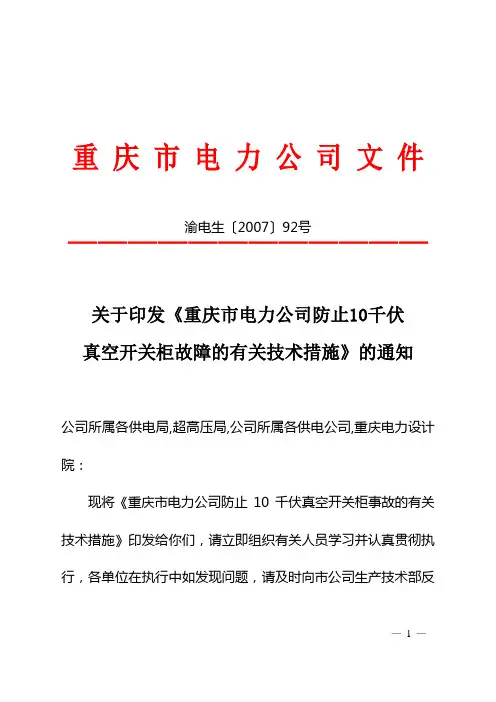

关于印发《重庆市电力公司防止10千伏
真空开关柜故障的有关技术措施》的通知
公司所属各供电局,超高压局,公司所属各供电公司,重庆电力设计院：
现将《重庆市电力公司防止10千伏真空开关柜事故的有关技术措施》印发给你们，请立即组织有关人员学习并认真贯彻执行，各单位在执行中如发现问题，请及时向市公司生产技术部反— 2 — 映。
附件：1.重庆市电力公司防止10千伏真空开关柜事故的有关技术措施
2.10千伏PT柜频繁发生爆炸事故的分析
3.真空断路器“截流”和“重燃”问题说明
主题词：输变电 设备 措施 通知
抄送：试验研究院，渝能(集团)有限公司。
重庆市电力公司总经理工作部 2007年12月25日印发
— 3 — 附件1：
重庆市电力公司防止
10千伏真空开关柜事故的有关技术措施
近几年来，市公司10千伏开关柜设备通过规范和完善设备选型标准、招投标行为，逐步实现了设备规范化的全过程动态管理，对不满足要求的开关柜进行综合治理，严格执行反事故措施，杜绝了“火烧连营”等重大事故的发生，10千伏开关柜短路事故率明显下降，使10千伏开关柜设备的安全运行水平得到整体显著提高。
但是，10千伏开关柜在运行中仍然不时发生短路，这其中，除了产品质量原因外，也有系统、设备发展水平、目前采取的技术措施不完善等诸多原因，因此，有必要针对10千伏开关柜典型、重复出现的事故进行系统分析，总结出当前影响10千伏开关柜安全运行的突出和关键问题，并在此基础上，从管理、技术和运行等方面提出一些具体的预防措施，以保证10千伏开关柜的安全、稳定运行。这些预防措施是原有相关反事故技术措施的补充、具体内容和要求如下：
一、防止P.T.短路事故
1、要求永川供电局、长寿供电局和万州供电局按改进优化方案（见附图2）对PT二次接线部分和零序P.T.进行改造，此— 4 — 改造工作须在2008年6月30日之前完成。
10KV开关柜二次微机
接线图解 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢2 10KV开关柜二次接线图解
时间:2011-03-30
1、综述
10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线
KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。如图8-1-1所示。 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢3
图8-1-1
2.1继电器室
继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢4 10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。为了搞明白二次回路，我们需要对操作过程进行一定的了解。
— 1 — 防止10千伏真空开关柜事故的有关技术措施
近几年来，10千伏开关柜设备通过规范和完善设备选型标准、招投标行为，逐步实现了设备规范化的全过程动态管理，对不满足要求的开关柜进行综合治理，严格执行反事故措施，杜绝了“火烧连营”等重大事故的发生，10千伏开关柜短路事故率明显下降，使10千伏开关柜设备的安全运行水平得到整体显著提高。
但是，10千伏开关柜在运行中仍然不时发生短路，这其中，除了产品质量原因外，也有系统、设备发展水平、目前采取的技术措施不完善等诸多原因，因此，有必要针对10千伏开关柜典型、重复出现的事故进行系统分析，总结出当前影响10千伏开关柜安全运行的突出和关键问题，并在此基础上，从管理、技术和运行等方面提出一些具体的预防措施，以保证10千伏开关柜的安全、稳定运行。这些预防措施是原有相关反事故技术措施的补充、具体内容和要求如下：
一、防止P.T.短路事故
防止RC保护装置、避雷器等元器件故障
1、真空断路器开关柜内不需配置RC保护装置；除专用负荷出线回路外，真空断路器出线开关柜内不需装设氧化锌避雷器来防止操作过电压。RC保护装置的拆除工作要求在20xx年12月— 2 — 30日前完成；真空断路器出线开关柜内已装设了氧化锌避雷器的可不安排拆除。
2、更换所有真空断路器开关柜内的瓷外套式避雷器为硅橡胶外套式氧化锌避雷器，要求在20xx年12月30日前完成。
3、为防止电容器操作过电压，在并联电容器首端装设氧化锌避雷器，另外在真空断路器开关柜内装设氧化锌避雷器。此项检查和改造工作要求在20xx年6月30日前完成。
4、为防止线路侵入的雷电波过电压，10千伏进、出线端及主母线均装设氧化锌避雷器，但各出线端氧化锌避雷器不能装设在真空断路器开关柜内；若10千伏出线全部为电缆，只需在主母线上装设氧化锌避雷器。此项检查和改造工作要求在20xx年12月30日前完成。
三、防止真空断路器故障
1、缩短真空灭弧室与操动机构不是一体化的真空断路器（如ZN28、ZN5等）机械特性测试周期至一年，对此类真空断路器，各运行维护单位应结合开关柜更换工作纳入年度技术改造计划，要求在三年内更换改造完毕，控股公司暂不考虑改造。
