题目12 双音门铃设计1、设计指标设计一个“叮咚”门铃电路，设置一个按钮开关，按下按钮时发出频率较高的“叮”声。
松开按钮时，发出频率较低的“咚”声。
门铃的“叮咚”声的频率和声音持续的时间可调。
正常人的听力范围在20HZ～20000HZ,而300HZ～5000HZ 则是人耳最敏感的声音频率范围。
因此，“叮咚”声最好在这个范围内。
“叮咚”两声频率要求差距比较大，声音持续时间要求恰当。
电路最好具有低功耗。

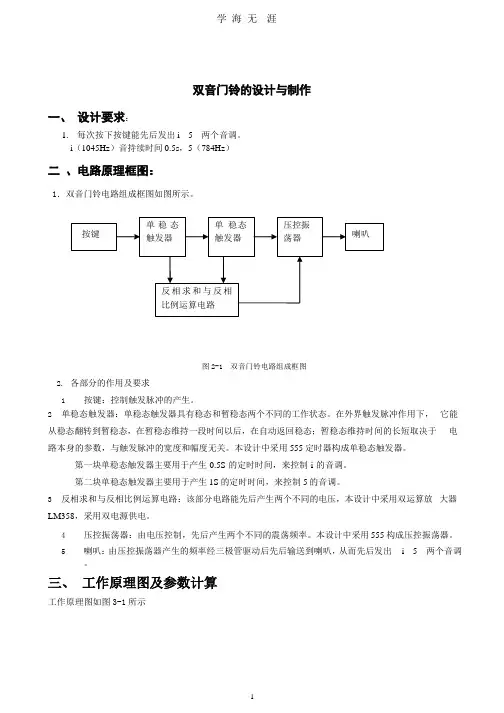

当接通闪烁灯光电路的电源时，两个发光二极管交替闪烁，闪烁频率适中即可2、设计方案电路分为两部分：双音门铃电路，闪光灯电路，具有555定时器构成多谐振荡器组成。
555定时器时中规模集成时间基准电路，可方便地构成各种脉冲电路。
由于其使用灵活，外接元件少，因而在波形的产生和交换。
定时报警，家用电器等领域得到了广泛应用。
双音门铃电路就是利用定时器构成多谐振荡器组成。
“双音”是指按下开关时扬声器发出“叮”的声音，松开开关后，扬声器发出“咚”的声音。
“声光”即指在门铃响起到消失的一段时间内，都伴随有闪光，闪光方式为两只LED灯以一定频率交替闪烁。
3、电路设计3.1双音门铃电路工作原理图1 双音门铃电路原理图由555 电路组成的叮咚门铃电路的组成上可见，该电路是一个由555 电路组成的音频振荡器，它的工作状态受④脚的控制。
静态时，电源通过R2 、R3 及R4 向C2 充电， C2 上端电压接近电源电压。
但因④脚悬空，电压接近OV ，使电路处于复位状态，振荡电路不能工作。
按下按钮S 后，电路被接通，电源通过Dl 向Cl 迅速充电，使④脚电压很快升高，当电压大于O.7V 时电路起振。
电容C2 通过R4 经⑦脚放电，当C2 放电使其上端电压低于Vcc /3 时， 555 电路的③脚输出高电平使扬声器发出"叮"的声响。
在按下S 前，由于555 电路④脚的复位作用，③脚输出低电平。
在按下S 后，由于Cl 被充电后电压升高，④脚的复位状态被解除，但因②、⑥脚电压在按下S 前已高于2Vcc /3 ，这就使③脚仍然保持低电平输出状态。
课程设计报告题目：声光双音乐门铃设计学生姓名：学生学号：系别：电气信息工程学院专业：自动化届别： 2015 ****：**电气信息工程学院制2014年3月目录1 声光双音乐门铃的简介与要求 (2)1.1 声光双音乐门铃的简介 (2)1.2 声光双音乐门铃的要求 (2)2 声光双音乐门铃模块功能原理和设计方案制定 (2)2.1 声光双音乐门铃555定时器工作的原理 (2)2.2 声光双音乐门铃扬声器工作的原理 (4)2.3 声光双音乐门铃设计的技术方案制定 (5)3 声光双音门铃设计方案实施 (5)3.1 声光双音乐门铃闪光灯单元模块功能电路设计 (5)3.2 声光双音乐门铃双音单元模块电路设计 (6)3.3 声光双音乐门铃元器件选择 (7)3.4 声光双音乐门铃系统整体电路图 (7)4 声光双音乐门铃设计的仿真实现 (8)4.1 仿真软件介绍 (8)4.2 声光双音乐门铃设计仿真过程和现象 (8)5 总结及体会 (9)6 参考文献 (9)声光双音乐门铃学生：指导教师：井田电气信息工程学院自动化专业1 声光双音乐门铃的简介与要求1.1声光双音乐门铃的简介此“声光双音门铃”是将门铃声音和灯的闪烁的过程结合起来的门铃电路的扩展电路之一。
门铃响起的同时伴随闪光，这样就可以避免门铃声和其他邻居的门铃声相混淆，此产品成本低廉，是一种有发展前途的产品。
1.2声光双音乐门铃的要求电路从两方面设计：双音电路、闪光灯电路。
双音指按下门铃开关时扬声器发出较高频率的“叮”的声音，松开开关后，扬声器发出较低频率的“咚”的声音。
闪光指在门铃响起到消失的这段时间内，都伴随有闪光，闪光的方式是两只LED灯以一定频率交替闪烁，一只放于室内另一个在室外。
此电路的核心元件是555定时器。
555定时器时中规模集成时间基准电路，可方便地构成各种脉冲电路。
双音门铃电路就是利用定时器和其外部连接的一些元件构成的多谐振荡器组成。
“叮咚”两声频率要求差距比较大，声音持续时间要求适合，两只LED灯闪烁的频率也要适当。
