混凝土结构的裂缝修补方法

混凝土坝表面裂缝和内部裂缝处理的方法

混凝土坝表面裂缝和内部裂缝的处理方法主要有以下几种：

1. 表面裂缝处理方法：

- 刮毛槽法：将裂缝部分刮除，重新填充新的混凝土，并在裂缝上方开槽，加入通过裂缝处的混凝土，以增强连接性。

- 粘结剂法：使用聚合物封闭剂等粘结剂填充裂缝，提高表面强度和密封性。

- 表面涂层法：在裂缝位置施加聚合物涂料或混凝土涂层，以增加表面保护和修复原裂缝。

2. 内部裂缝处理方法：

- 注射法：通过注入聚合物封闭剂、混凝土浆或膨胀胶等材料到裂缝处，填充裂缝内部空隙，增强结构的连续性。

- 粘结剂灌浆法：在裂缝内部灌注聚合物封闭剂，提高混凝土结构的强度和稳定性。

- 金属板补强法：在内部裂缝附近安装钢板或金属片，用螺栓或焊接方法固定，增加结构的强度和刚度。

3. 预防措施：

- 控制混凝土施工过程中的温度和湿度，避免过快或过慢的干燥或过度湿润。

- 使用适当的混凝土配合比和添加剂，以提高混凝土的抗裂性能。

- 定期维护和修补混凝土坝，检查并处理潜在的裂缝。

- 进行监测和检测，及时发现裂缝的变化和扩展情况，并采取相应的修复措施。

需要注意的是，在处理混凝土裂缝时，应根据具体情况选择合适的处理方法，并严格按照相应的工艺和规范进行操作，以保证修复效果和结构的长期稳定性。

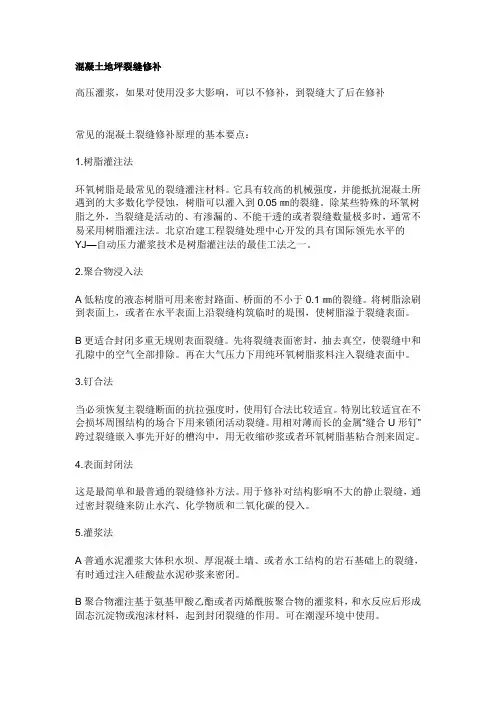

混凝土地坪裂缝修补

高压灌浆，如果对使用没多大影响，可以不修补，到裂缝大了后在修补

常见的混凝土裂缝修补原理的基本要点：

1.树脂灌注法

环氧树脂是最常见的裂缝灌注材料。它具有较高的机械强度，并能抵抗混凝土所遇到的大多数化学侵蚀，树脂可以灌入到0.05㎜的裂缝。除某些特殊的环氧树脂之外，当裂缝是活动的、有渗漏的、不能干透的或者裂缝数量极多时，通常不易采用树脂灌注法。北京冶建工程裂缝处理中心开发的具有国际领先水平的YJ—自动压力灌浆技术是树脂灌注法的最佳工法之一。

2.聚合物浸入法

A低粘度的液态树脂可用来密封路面、桥面的不小于0.1㎜的裂缝。将树脂涂刷到表面上，或者在水平表面上沿裂缝构筑临时的堤围，使树脂溢于裂缝表面。

B更适合封闭多重无规则表面裂缝。先将裂缝表面密封，抽去真空，使裂缝中和孔隙中的空气全部排除。再在大气压力下用纯环氧树脂浆料注入裂缝表面中。

3.钉合法

当必须恢复主裂缝断面的抗拉强度时，使用钉合法比较适宜。特别比较适宜在不会损坏周围结构的场合下用来锁闭活动裂缝。用相对薄而长的金属“缝合U形钉”跨过裂缝嵌入事先开好的槽沟中，用无收缩砂浆或者环氧树脂基粘合剂来固定。

4.表面封闭法

这是最简单和最普通的裂缝修补方法。用于修补对结构影响不大的静止裂缝，通过密封裂缝来防止水汽、化学物质和二氧化碳的侵入。

5.灌浆法

A普通水泥灌浆大体积水坝、厚混凝土墙、或者水工结构的岩石基础上的裂缝，有时通过注入硅酸盐水泥砂浆来密闭。

B聚合物灌注基于氨基甲酸乙酯或者丙烯酰胺聚合物的灌浆料，和水反应后形成固态沉淀物或泡沫材料，起到封闭裂缝的作用。可在潮湿环境中使用。

6.钻孔嵌塞法

这种方法通常用来灌注墙体中的裂缝。如果要求密封防水，孔中应填入柔性沥青来代替砂浆；如果灌注栓塞的作用比较重要，孔中则要灌注环氧树脂。

7.柔性密封法

通常将活动裂缝转变为运动节缝是比较适宜的办法。沿裂缝边缘开一凹槽并填入适当的柔性材料。节缝底部使用隔离层。

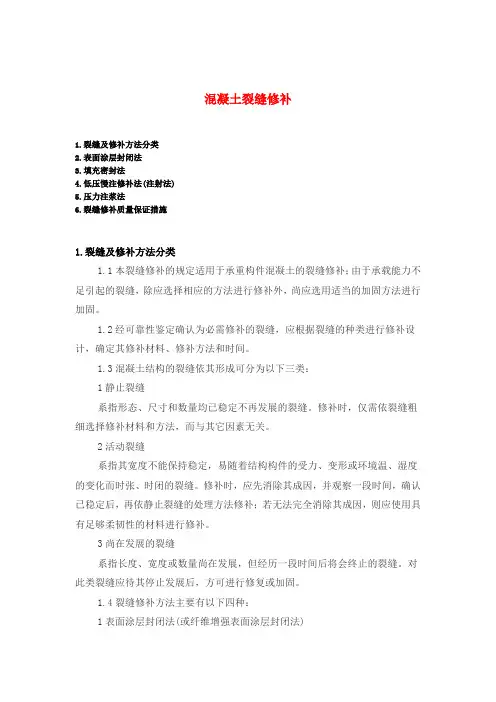

混凝土裂缝修补

1.裂缝及修补方法分类

2.表面涂层封闭法

3.填充密封法

4.低压慢注修补法(注射法)

5.压力注浆法

6.裂缝修补质量保证措施

1.裂缝及修补方法分类

1.1本裂缝修补的规定适用于承重构件混凝土的裂缝修补；由于承载能力不足引起的裂缝，除应选择相应的方法进行修补外，尚应选用适当的加固方法进行加固。

1.2经可靠性鉴定确认为必需修补的裂缝，应根据裂缝的种类进行修补设计，确定其修补材料、修补方法和时间。

1.3混凝土结构的裂缝依其形成可分为以下三类：

1静止裂缝

系指形态、尺寸和数量均已稳定不再发展的裂缝。修补时，仅需依裂缝粗细选择修补材料和方法，而与其它因素无关。

2活动裂缝

系指其宽度不能保持稳定，易随着结构构件的受力、变形或环境温、湿度的变化而时张、时闭的裂缝。修补时，应先消除其成因，并观察一段时间，确认已稳定后，再依静止裂缝的处理方法修补；若无法完全消除其成因，则应使用具有足够柔韧性的材料进行修补。

3尚在发展的裂缝

系指长度、宽度或数量尚在发展，但经历一段时间后将会终止的裂缝。对此类裂缝应待其停止发展后，方可进行修复或加固。

1.4裂缝修补方法主要有以下四种：

1表面涂层封闭法(或纤维增强表面涂层封闭法) 利用混凝土表层微细独立裂缝（裂缝宽度ω≤0.2mm）或网状裂纹的毛细作用吸收修补胶液，封闭裂缝通道。对楼板和其它需要防渗的部位，尚应在混凝土表面粘贴纤维复合材料以增强封护作用。

2低压慢注修补法(注射法)

以一定的压力将修补胶液注入裂缝腔内；此法适用于处理0.2

3压力注浆法

在一定时间内，以较高压力（按注浆料产品说明书确定）将灌注材料压入裂缝腔内；此法适用于处理大型结构贯穿性裂缝、大体积混凝土的蜂窝状严重缺陷以及深而蜿蜒的裂缝。

4填充密封法

在构件表面沿裂缝走向骑缝凿出U形或V形沟槽，然后用改性环氧树脂或弹性填缝材料填充，必要时以纤维复合材料封闭其表面；此法适用于处理ω>0.5mm的活动裂缝和静止裂缝。

混凝土裂缝处理方法

混凝土裂缝是指混凝土结构表面或内部出现的裂缝，它们可能是由于混凝土收缩、温度变化、荷载作用等原因造成的。混凝土裂缝不仅影响建筑物的美观和结构完整性，还可能导致水、气体等介质的渗透，从而引发更严重的问题。因此，对混凝土裂缝的处理至关重要。本文将介绍几种常见的混凝土裂缝处理方法，希望能为相关工程人员提供一些参考。

一、表面裂缝处理。

1. 小裂缝的处理。

对于宽度小于0.2mm的表面裂缝，可采用填充密封的方法来处理。首先清除裂缝处的杂物和灰尘，然后使用聚合物修补材料或混凝土密封剂填充裂缝，确保填充物充分渗透并密封裂缝。

2. 大裂缝的处理。

对于宽度大于0.2mm的表面裂缝，可采用切割和填充的方法来处理。首先使用切割机将裂缝开槽，然后清理槽内杂物和灰尘，最后使用聚合物修补材料或混凝土密封剂填充裂缝，确保填充物充分渗透并密封裂缝。

二、结构裂缝处理。

1. 裂缝加固。

对于结构裂缝，首先需要进行裂缝加固。可以采用粘贴预应力碳纤维布、粘贴预应力玻璃纤维布、粘贴钢板等方法来加固裂缝，提高混凝土结构的抗裂性能。

2. 裂缝注浆。

裂缝注浆是一种常见的结构裂缝处理方法。通过在裂缝处注入聚合物浆液、水泥浆液或环氧树脂浆液，填充裂缝并提高混凝土结构的整体性能。

三、预防措施。

除了对混凝土裂缝进行处理外，预防混凝土裂缝的发生也是非常重要的。在混凝土浇筑前，可以在混凝土中添加适量的纤维增强材料，如聚丙烯纤维、玻璃纤维等，提高混凝土的抗裂性能。此外，合理控制混凝土收缩变形、温度变化和荷载作用，也可以有效预防混凝土裂缝的发生。

总之，混凝土裂缝的处理方法多种多样，针对不同类型的裂缝可以采取不同的处理措施。同时，预防措施也是非常重要的，只有在混凝土的浇筑和养护过程中做好预防工作，才能有效减少混凝土裂缝的发生。希望本文介绍的混凝土裂缝处理方法能够对相关工程人员有所帮助。
