一、前言沥青混凝土心墙施工是一种常用的地基工法，可以提供稳定的地基支撑和抗冲刷能力。本文将介绍沥青混凝土心墙施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点沥青混凝土心墙施工工法具有以下特点：1.

抗冲刷性强：沥青混凝土心墙采用混凝土与沥青的复合材料，具有较高的抗冲刷性能，可以有效抵御水流的冲刷。2. 稳定性好：沥青混凝土心墙可以提供较大的抗滑性，保证地基的稳定性。3. 施工简便：沥青混凝土心墙施工过程简单易行，适用于各种不同的地质条件。4. 经济实用：沥青混凝土心墙施工成本相对较低，经济效益显著。

三、适应范围沥青混凝土心墙适用于以下工程场景：1.

水流冲刷较严重的河流、港口、堤坝等地基处理。2. 需要提供地基稳定性和抗冲刷性的道路、桥梁等工程。3. 需要加固土壤抗滑的工程。

四、工艺原理沥青混凝土心墙的施工工法与实际工程之间的联系主要有以下几点：1. 根据实际地质条件确定心墙的宽度和深度。2. 在施工地点挖掘沉积土层，保持坡度合理。3.

借助专用机具将沥青混凝土均匀铺设在挖掘的坑底。4. 将沥青混凝土进行压实和整平，确保其稳固性和光滑度。5. 在心墙两侧加设排水管道，以保证排水畅通。

五、施工工艺沥青混凝土心墙的施工工艺包括以下几个阶段：1. 地基准备：清理施工地点，确保地基平整，清除杂物和松土。2. 挖掘坑底：根据设计要求和地质条件，挖掘符合心墙宽度和深度的坑。3. 坑底处理：将坑底与周边土壤接合，保证坑底坚实、平坦。4. 沥青混凝土施工：使用专用机具将沥青混凝土均匀铺设在坑底，然后进行压实和整平。5. 排水设施安装：在心墙两侧安装排水管道，保证排水畅通。6. 确保施工质量：对沥青混凝土心墙进行质量检查，保证施工质量符合设计要求。

六、劳动组织沥青混凝土心墙施工所需的劳动组织包括：1. 施工队伍：负责施工工地的组织和协调。2. 专业技术人员：负责工程设计、监理和质量控制。3. 施工人员：负责具体的施工任务，包括机具操作、坑底处理、沥青混凝土施工等。

新疆石门水电站大坝心墙沥青混凝土施工技术

（中国水电十五局新疆石门水电站项目部 新疆 831200）

1工程概况

新疆石门水电站工程位于新疆维吾尔自治区呼图壁县的西南面，坝址区位于呼图壁河中游河段。是呼图壁河中游河段河流规划中的第三级水电站，调节库容为7016×104m3,具有年调节能力，电站装机容量95MW，多年平均发电量2。14亿kWh。

电站枢纽由沥青心墙砂砾石坝、右岸泄洪系统、左岸引水系统、地面厂房组成。工程为Ⅲ等工程，工程规模属中型，水工建筑物中泄水建筑物、进水口、引水隧洞、厂房、消能防冲等主要建筑物级别为3级；大坝级别按2级建筑物设计；次要建筑物为4级，临时性建筑物为5级。

1。1大坝结构介绍

新疆石门水电站主要挡水建筑物为沥青混凝土心墙砂砾石坝。沥青心墙砂砾石坝坝轴线方位为N58°W，坝顶高程1243.00m，防浪墙顶高程1244.20m。河床段心墙基座建基面高程为1137。00m，最大坝高106。00m,坝顶全长312。51m,坝顶宽10m,坝体最大底宽约392m。坝体上游坝坡为1:2.2，并于1210。00m高程设置3m宽马道；下游坝坡为1：2。0，于1210。00m、1180.00m高程设3m宽马道。

坝体填筑材料从上游至下游依次分为：1）上游预制混凝土块护坡区；2）砂砾料填筑区；3）过渡层；4）沥青混凝土心墙；5）过渡层；6）砂砾料填筑区；7）下游预制混凝土框架护坡区。其中沥青混凝土心墙是坝体的主要防渗结构。沥青混凝土心墙为碾压式，位于坝体中部，坝轴线上游,心墙轴线距坝轴线3.25m。沥青混凝土心墙采用直心墙形式，心墙厚度呈宝塔形递减，每间隔13m高度减小10cm，在高程1163.0m以上为1.1m，以下为1。2m,墙顶高程为1242。50m。心墙底部3m为渐变段，与齿槽基座混凝土相接处心墙加厚至2倍的厚度，沥青混凝土与基座混凝土中部设一道止水铜片（心墙底部3m为渐变段，与混凝土齿槽相接处心墙加厚至53倍的厚度，沥青混凝土与齿槽中部设两道止水铜片）.沥青心墙与基座混凝土结合面涂抹2cm厚沥青玛蹄脂。心墙上、下游侧分别设3-4m厚的过渡层，作为沥青混凝土心墙的持力层和保护层，过渡层至坝基渐渐加厚与基础相接。心墙过渡层后布置水平排水，坝脚设贴坡排水,与水平排水相接。

- 1 - 新疆xxxx水电站沥青混凝土心墙坝工程

坝体填筑施工方案

1. 概述

xx水电站工程位于新疆xx县境内的xx河一级支流xx河上，是xx河流域xx水力发电规划中“三库六级”中的第五个梯级电站。xx水电站水库坝址距xx河汇合口18.36km，距xx县20km，距xx市139km。工程建设任务是发电和承担上游xx水电站的发电反调节，电站建成后能向北疆电网提供3.50亿kW•h的电量，承担电力系统的基荷。

xx水电站工程为Ⅱ等大（2）型工程。建筑物级别：大坝、溢洪洞、泄洪洞、发电引水洞进口为2级建筑物；发电洞及电站厂房为3级建筑物；临时建筑物为4级。

枢纽工程在河床布置沥青混凝土心墙坝，右岸布置导流兼泄洪洞、表孔溢洪洞，发电引水洞及厂房。

本工程沥青混凝土心墙坝坝顶高程1307.60m，防浪墙顶高程1308.80m，建基面高程1216.5m，最大坝高91.1m。坝顶宽度为10m，坝长439m。上游坝坡1:2.25，下游坝坡1:1.8，下游坡设10m宽、纵坡为8%的“之”字形上坝公路。下游坝坡设预制网格梁，网格梁内填种植土种植草皮护坡，预制网格外框为正方形，边长为4.5m，外框预制梁横断面尺寸为：250×140mm（宽×高），内部预制网格梁横断面尺寸为：70×140mm（宽×高），长度为1m，拼成棱形状，棱形边长为1m。上游坝坡采用素混凝土护坡，护坡厚0.25m，混凝土标号：C25，护坡范围由坝顶至1282m高程，其下采用抛石护坡，厚1.0m。坝体填筑分区从上游至下游分为：上游砂砾料区、上游过渡料区、沥青混凝土心墙、下游过渡料区、下游砂砾料区、下游利用料区、下游排水棱体区。

⑴上、下游砂砾料区

采用C4砂砾料场填筑，最大粒径小于600mm，级配连续。

⑵上、下游过渡料区

位于沥青混凝土心墙上、下游侧，起到一定的支持和保护沥青混凝土心墙的作用，上、下游过渡层水平宽度均为3m，等宽布置，过渡层填筑至心墙顶部，底部填筑在建基面上。过渡料要求：最大粒径小于80mm，小于5mm粒径含量为25～40％，小于0.075mm粒径含量小于5％。过渡料采用C4料场砂砾料筛分加工而成。

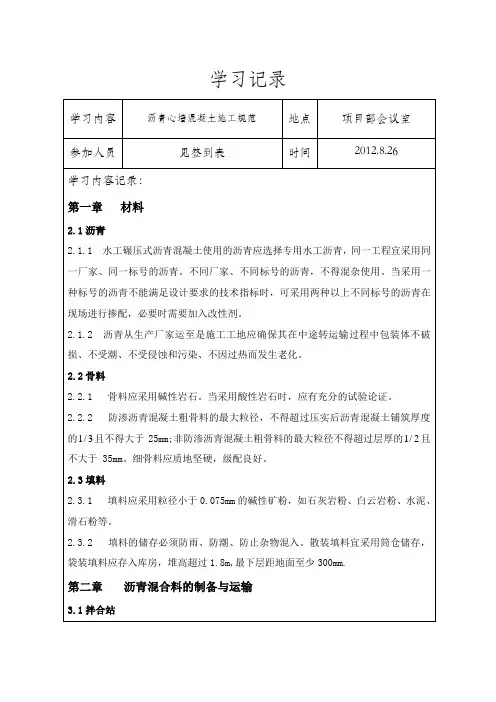

学习记录

学习内容 沥青心墙混凝土施工规范 地点 项目部会议室

参加人员 见签到表 时间 2012.8.26

学习内容记录：

第一章 材料

2.1沥青

2.1.1 水工碾压式沥青混凝土使用的沥青应选择专用水工沥青，同一工程宜采用同一厂家、同一标号的沥青。不同厂家、不同标号的沥青，不得混杂使用。当采用一种标号的沥青不能满足设计要求的技术指标时，可采用两种以上不同标号的沥青在现场进行掺配，必要时需要加入改性剂。

2.1.2 沥青从生产厂家运至是施工工地应确保其在中途转运输过程中包装体不破损、不受潮、不受侵蚀和污染、不因过热而发生老化。

2.2骨料

2.2.1 骨料应采用碱性岩石。当采用酸性岩石时，应有充分的试验论证。

2.2.2 防渗沥青混凝土粗骨料的最大粒径，不得超过压实后沥青混凝土铺筑厚度的3/1且不得大于25mm;非防渗沥青混凝土粗骨料的最大粒径不得超过层厚的2/1且不大于 35mm。细骨料应质地坚硬，级配良好。

2.3填料

2.3.1 填料应采用粒径小于0.075mm的碱性矿粉，如石灰岩粉、白云岩粉、水泥、滑石粉等。

2.3.2 填料的储存必须防雨、防潮、防止杂物混入。散装填料宜采用筒仓储存，袋装填料应存入库房，堆高超过1.8m,最下层距地面至少300mm.

第二章 沥青混合料的制备与运输

3.1拌合站 3.1.1拌合站位置选择应遵循以下原则：

1 宜靠近铺筑现场，运距在3km内。

2 在工程爆破危险区外，远离易燃品仓库，不受洪水威胁，排水条件良好。

3 应远离生活区及其他作业区，并宜设在施工区的下风处。

3.2原材料加热

3.2.1 桶装沥青应采用沥青脱桶设备脱桶、脱水。 沥青应采用导热油间接加热，沥青加热时应控制加热温度。 融化沥青时，加热罐的容积应留有余地。 融化的沥青应通过管道自流或用沥青泵送至保温罐。 沥青脱水温度应控制在110-130℃，沥青加热温度应根据沥青混合料出机口温度确定，宜为150-170℃，加热过程中，沥青针入度的降低不宜超过10%。保温时间不宜超过24h。
