基于AVR单片机的云台控制系统设计与实现

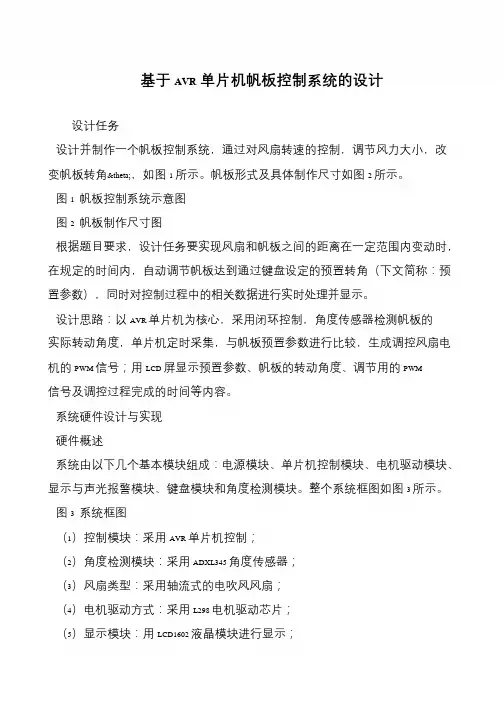

基于 AVR 单片机帆板控制系统的设计

设计任务

设计并制作一个帆板控制系统，通过对风扇转速的控制，调节风力大小，改

变帆板转角θ，如图 1 所示。帆板形式及具体制作尺寸如图 2 所示。

图 1 帆板控制系统示意图

图 2 帆板制作尺寸图

根据题目要求，设计任务要实现风扇和帆板之间的距离在一定范围内变动时，

在规定的时间内，自动调节帆板达到通过键盘设定的预置转角（下文简称：预

置参数），同时对控制过程中的相关数据进行实时处理并显示。

设计思路：以 AVR 单片机为核心，采用闭环控制，角度传感器检测帆板的

实际转动角度，单片机定时采集，与帆板预置参数进行比较，生成调控风扇电

机的 PWM 信号；用 LCD 屏显示预置参数、帆板的转动角度、调节用的 PWM

信号及调控过程完成的时间等内容。

系统硬件设计与实现

硬件概述

系统由以下几个基本模块组成：电源模块、单片机控制模块、电机驱动模块、

显示与声光报警模块、键盘模块和角度检测模块。整个系统框图如图 3 所示。

图 3 系统框图

（1）控制模块：采用 AVR 单片机控制；

（2）角度检测模块：采用 ADXL345 角度传感器；

（3）风扇类型：采用轴流式的电吹风风扇；

（4）电机驱动方式：采用 L298 电机驱动芯片；

（5）显示模块：用 LCD1602 液晶模块进行显示；

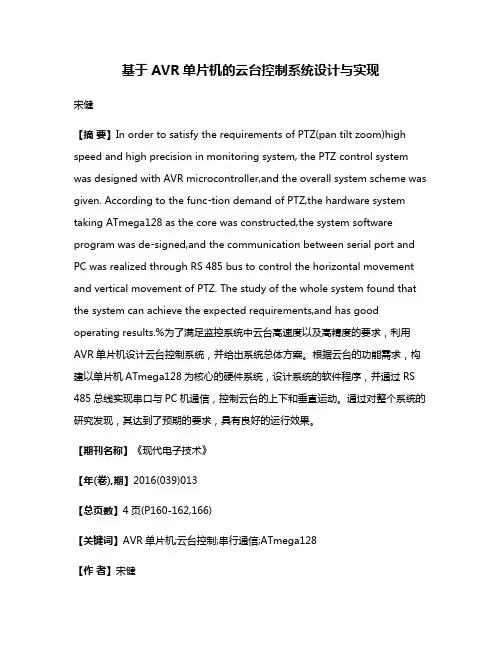

基于AVR单片机的云台控制系统设计与实现

宋健

【摘 要】In order to satisfy the requirements of PTZ(pan tilt zoom)high

speed and high precision in monitoring system, the PTZ control system

was designed with AVR microcontroller,and the overall system scheme was

given. According to the func⁃tion demand of PTZ,the hardware system

taking ATmega128 as the core was constructed,the system software

program was de⁃signed,and the communication between serial port and

PC was realized through RS 485 bus to control the horizontal movement

and vertical movement of PTZ. The study of the whole system found that

the system can achieve the expected requirements,and has good

operating results.%为了满足监控系统中云台高速度以及高精度的要求，利用AVR单片机设计云台控制系统，并给出系统总体方案。根据云台的功能需求，构建以单片机ATmega128为核心的硬件系统，设计系统的软件程序，并通过RS

485总线实现串口与PC机通信，控制云台的上下和垂直运动。通过对整个系统的研究发现，其达到了预期的要求，具有良好的运行效果。

基于单片机的遥控无极变速电动云台设计

基于单片机的遥控无极变速电动云台设计

作者：姜存学;严开武

作者机构：江汉大学文理学院机电与建筑工程学部,武汉430056

来源：江汉大学文理学院学报

年：2010

卷：000

期：001

页码：P.57-58

页数：2

中图分类：TM921.1

正文语种：CHI

关键词：单片机;直流电动机;脉宽调制;云台

摘要：利用单片机与直流电动机调速技术设计出一种遥控无极变速电动云台，根据需要通过遥控器的操作手杆的位置自由控制云台电动机转动的速度快慢，使云台上的相机能够迅速准确跟踪所需要拍摄的对象。

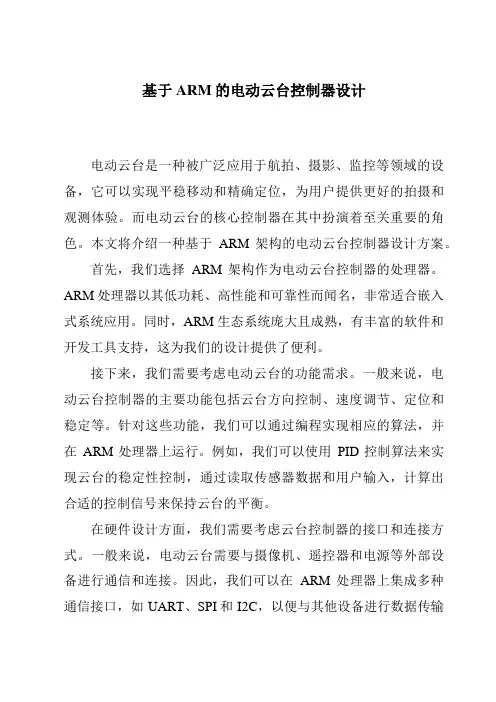

基于ARM的电动云台控制器设计

电动云台是一种被广泛应用于航拍、摄影、监控等领域的设备，它可以实现平稳移动和精确定位，为用户提供更好的拍摄和观测体验。而电动云台的核心控制器在其中扮演着至关重要的角色。本文将介绍一种基于ARM架构的电动云台控制器设计方案。

首先，我们选择ARM架构作为电动云台控制器的处理器。ARM处理器以其低功耗、高性能和可靠性而闻名，非常适合嵌入式系统应用。同时，ARM生态系统庞大且成熟，有丰富的软件和开发工具支持，这为我们的设计提供了便利。

接下来，我们需要考虑电动云台的功能需求。一般来说，电动云台控制器的主要功能包括云台方向控制、速度调节、定位和稳定等。针对这些功能，我们可以通过编程实现相应的算法，并在ARM处理器上运行。例如，我们可以使用PID控制算法来实现云台的稳定性控制，通过读取传感器数据和用户输入，计算出合适的控制信号来保持云台的平衡。

在硬件设计方面，我们需要考虑云台控制器的接口和连接方式。一般来说，电动云台需要与摄像机、遥控器和电源等外部设备进行通信和连接。因此，我们可以在ARM处理器上集成多种通信接口，如UART、SPI和I2C，以便与其他设备进行数据传输和控制。此外，我们还可以添加蓝牙或Wi-Fi模块，以实现无线控制和数据传输的功能。

最后，我们需要考虑电动云台控制器的软件开发和调试。ARM处理器通常支持多种开发环境和编程语言，如Keil、GCC和Python等。我们可以使用这些工具来编写控制器的软件，并进行调试和测试。同时，为了提高开发效率和代码可重用性，我们可以利用开源软件和库来加速开发过程。

综上所述，基于ARM的电动云台控制器设计方案具有较低的功耗、高性能和可靠性。通过选择合适的ARM处理器、设计合理的软件和硬件架构，我们可以实现电动云台的稳定性控制、通信和连接功能。这种设计方案能够为用户提供更好的拍摄和观测体验，为电动云台的应用领域带来更多可能性。
