变频供水的控制原理

变频恒压供水系统的构成及原理一、变频恒压供水系统的构成及原理变频恒压供水控制系统通过测到的管网压力，经变频器的内置PID调节器运算后，调节输出频率，实现管网的恒压供水。

变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC进行变频泵逻辑切换。

为防止水锤现象的产生，泵的启停将联动其出口阀门。

系统工作原理间图如下所示。

假设整个系统由四台水泵，一台变频器，一台PLC 和一个压力变送器及若干辅助部件构成。

各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1—5伏的电信号；变频调速器用于调节水泵转速以调节流量；PLC用于逻辑切换。

此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，保证连续生产。

二、设备选型说明变频恒压供水系统主要由变频控制柜、压力传感器、水泵等组成。

变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。

1. 供水系统选用原则（1）蓄水池容量应大于每小时最大供水量。

（2）水泵扬程应大于实际供水高度。

（3）水泵流量总和应大于实际最大供水量。

（4）变频控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

2. 变频器根据工艺要求，建议配用ABB ACS600系列变频器。

ACS 600系列变频器是ABB 公司采用直接转矩控制（DTC）技术，结合诸多先进的生产制造工艺推出的高性能变频器。

它具有很宽的功率范围，优良的速度控制和转矩控制特性,完整的保护功能以及灵活的编程能力，较高的可靠性和较小的体积。

主要技术数据：功率范围：2.2-3000kW电源电压：380/400/415/440/460/480/500VAC 3相±10%；电源频率：48-63Hz控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。

连续负载能力：150% In，每10分钟允许1分钟串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。

关于变频调速给水的基本原理目前，变频调速生活给水在建筑给水中应用越来越广，其主要原因是：1、变频调速给水的供水压力可调，可以方便地满足各种供水压力的需要。

在设计阶段可以降低对供水压力计算准确度的要求，因为随时可以方便地改变供水压力。

但在选泵时应注意，泵的扬程宜大一些，因为变频调速其最大压力受水泵限制。

最低使用压力也不应太小，因为水泵不允许在低扬程大流量下长期超负荷工作，否则应加大变频器和水泵电机的容量，以防止发生过载。

2、目前，变频器技术已很成熟，在市场上有很多国内外品牌的变频器，这为变频调速供水提供了充份的技术和物质基础。

变频器已在国民经济各部门广泛使用。

任何品牌的变频器与变频供水控制器配合，即可实现多泵并联恒压供水。

因为建筑供水的应用广泛，有些变频器设计生产厂家把变频供水控制器直接做在供水专用变频器中；这种变频器具有可靠性好，使用方便的优点。

3、变频调速恒压供水具有优良的节能效果。

由水泵－管道供水原理可知，调节供水流量，原则上有二种方法；一是节流调节，开大供水阀，流量上升；关小供水阀，流量下降。

调节流量的第二种方法是调速调节，水泵转速升高，供水流量增加；转速下降，流量降低，对于用水流量经常变化的场合（例如生活用水），采用调速调节流量，具有优良的节能效果。

我国国家科委和国家经贸委在《中国节能技术政策大纲》中把泵和风机的调速技术列为国家九五计划重点推广的节能技术项目。

应当指出，变频恒压供水节能的效果主要取决于用水流量的变化情况及水泵的合理选配，为了使变频恒压供水具有优良的节能效果，变频恒压供水宜采用多泵并联的供水模式。

由多泵并联恒压变频供水理论可知多泵并联恒压供水，只要其中一台泵是变频泵，其余全是工频泵，可以实现恒压变量供水。

在变频恒压变量供水当中，变频泵的流量是变化的，当变频泵是各并联泵中最大，即可保证恒压供水。

多泵并联恒压供水，在设计上可做到在恒压条件下各工频泵的效率不变（因工况不变），并使之处于高效率区工作，变频泵的流量是变化的，其工作效率随流量而改变。

变频恒压供水系统原理图解恒压供水的实质是为了满足用水流量的要求。

因为供水管道中水压的大小与供水能力和用水需求，最终反映在水压的变化上，所以通常都是用水压来间接控制用水流量的大小；即只要保持供水管道上的压力，也就保证了该管道中的供水流量与用水流量的平衡。

也就达到了恒压供水的目的。

在实施变频恒压供水前，请先随电工学习网小编一起了解下恒压供水的控制过程。

1、系统稳定时水泵供水流量与用水流量处于平衡状态时，供水压力稳定在设定值，且无变化。

此时供水压力测量信号(反馈信号)与给定信号(目标信号)基本相等，水泵在变频器输出的某一频率下运行。

2、用水流量减小时用水流量的减小将导致水泵供水流量大于用水流量，则供水压力上升，供水压力测量信号(反馈信号)增大，则设定值与供水压力测量信号之差减小，变频器内置PID产生负的控制量，结果使变频器的输出频率下降，电动机的转速也下降，水泵的供水流量也下降，水压也开始下降使之回复到给定匾(目标值)，系统又处于平衡状态。

3、用水流量增加时当用水流量增加时，供水压力会下降，则供水压力测量信号(反馈信号)减小，则设定值与供水压力测量信号之差增大，变频器内置P1D 产生正的控制量，结果使变频器的输出频率上升，电动机的转速也上升，水泵的供水流量增加，供水压力也开始上升使之回复到给定值(目标值)，系统又处于平衡状态。

恒压供水控制示意图怎样配置简单变频恒压供水系统？简单的变频恒压供水系统需要压力传感器、变频器和配置相应变频传动的电气元件。

1、压力传感器压力传感器通常选用压力变送器或远传压力表。

如果压力传感器选用压力变送器，则选用两线制4-20mA输出压力变送器为最佳（三线制和四线制也可以，两线制接线更方便），另需要配置一个开关电源（将交流电转换为DC24V给压力变送器供电）；如果压力传感器选用远传压力表，其输出为30-350Ω电阻信号，需要另配置一个信号隔离器（其作用为将30-350Ω信号转换为4-20mA输出至变频器反馈输入端子）和一个开关电源（将交流电转换为DC24V给供电电源为DC24V的信号隔离器供电，如果信号隔离器供电电源为AC220V则开关电源取消）。

变频供水设备的工作原理
变频供水设备的基本工作原理是什么，关于这样的问题，南京尤孚泵业的小编为你介绍，通过文章介绍，对于变频供水设备的工作原理更加清晰明白。

变频供水设备的基本工作原理
根据用户用水量变化自动调节运行水泵台数和一台水泵转速，使水泵出口压力保持恒定。

当用户用水量小于一台水泵出水量是，系统根据用水量变化有一台水泵变频调速运行，当用水量增加时管道系统内压力下降，这时压力传感器把检测到的信号传送给微机控制单元，通过微机运行判断，发出指令到变频器，控制水泵电机，使转速加快以保证系统压力恒定，反之当用水量减少时，使水泵转速减慢，以保持恒压。

当用水量大于一台泵出水时，第一台泵切换到工频运行，第二台泵开始变频调速运行，当用水量小于两台泵出水量时，能自动停止一台或二台泵运行。

在整个运行过程中，始终保持系统恒压不变，使水泵始终工作在高校区，既保证用户恒压供水，又节省电能。

设备不需配备专职操作人员。

适用范围：
1.高层楼宇及小区增压供水
2.自动循环系统加压
3.绿化喷灌
4.医疗卫生
5.淋浴系统
6.工业系统
7.反渗透系统等
以上就是南京尤孚泵业的小编通过文章介绍了关于变频供水设备的基本工作的原理介绍，如果有相关的关于变频供水设备的需求，可以在线咨询尤孚泵业的客服，客服会及时帮你提供最全面的服务。

南京尤孚泵业是全球不锈钢潜水泵，潜水电机领跑者.尤孚泵业拥有国际先进的设备，一流的生产线,拥有国际先进的测试设备，每个产品都经过严格的检验。

恒压供水变频调速原理恒压供水系统是一种能够调节水泵出水压力的系统，通过使用变频器对水泵进行控制，可以实现根据需求自动调节水泵的运行频率，从而保持恒定的供水压力。

本文将详细解释与恒压供水变频调速原理相关的基本原理。

1. 变频调速基本原理为了理解恒压供水变频调速原理，我们首先要了解变频调速的基本原理。

变频调速是通过改变电机的供电频率来调节其转速。

传统的交流电机是通过电网提供的标准频率（例如50 Hz）来运行的，而变频器可以改变供电频率，从而改变电机的转速。

变频器通过将交流电转换为直流电，然后再将直流电转换为可调的交流电，实现对电机转速的调节。

变频器的工作原理可以简单概括为以下几个步骤：1.输入电源：将交流电源输入到变频器中。

2.整流：将交流电转换为直流电。

3.滤波：通过滤波电路，将直流电平稳地输出。

4.逆变：将直流电转换为可调的交流电。

5.输出电源：将交流电输出到电机。

通过调节变频器输出的交流电频率，可以改变电机的转速。

这样就实现了对电机的调速。

2. 恒压供水系统原理恒压供水系统是一种能够根据需求自动调节水泵出水压力的系统。

它通过使用变频器来控制水泵的运行，从而实现恒定的供水压力。

恒压供水系统的基本原理如下：1.检测压力：安装在供水管道上的压力传感器会检测当前的供水压力，并将检测结果反馈给控制系统。

2.控制逻辑：控制系统会根据检测到的压力信号，与预设的目标压力进行比较，并计算出所需的出水流量。

3.变频器控制：控制系统将所需的出水流量转化为对变频器的控制指令。

变频器会根据指令改变电机的供电频率，从而控制水泵的转速。

4.反馈调节：水泵的运行会引起供水压力的变化，压力传感器会不断检测当前的压力，并将结果反馈给控制系统。

控制系统会根据反馈的压力信号进行调节，确保出水压力始终保持在预设的目标压力范围内。

5.水泵保护：恒压供水系统还会监测水泵的电流和温度等参数，以保护水泵不会超负荷运行或发生故障。

通过以上步骤，恒压供水系统可以根据实际需求，自动调节水泵的转速，从而保持恒定的供水压力。

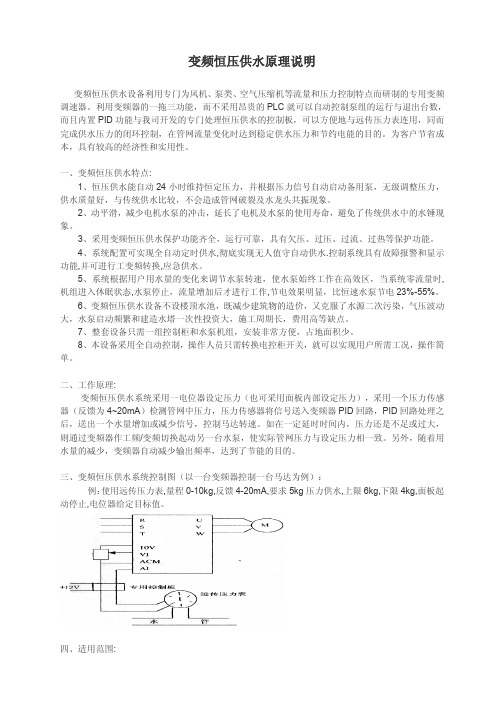

变频恒压供水原理说明变频恒压供水设备利用专门为风机、泵类、空气压缩机等流量和压力控制特点而研制的专用变频调速器。

利用变频器的一拖三功能，而不采用昂贵的PLC就可以自动控制泵组的运行与退出台数，而且内置PID功能与我司开发的专门处理恒压供水的控制板，可以方便地与远传压力表连用，同而完成供水压力的闭环控制，在管网流量变化时达到稳定供水压力和节约电能的目的。

为客户节省成本，具有较高的经济性和实用性。

一、变频恒压供水特点:1、恒压供水能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，与传统供水比较，不会造成管网破裂及水龙头共振现象。

2、动平滑，减少电机水泵的冲击，延长了电机及水泵的使用寿命，避免了传统供水中的水锤现象。

3、采用变频恒压供水保护功能齐全，运行可靠，具有欠压、过压、过流、过热等保护功能。

4、系统配置可实现全自动定时供水,彻底实现无人值守自动供水.控制系统具有故障报警和显示功能,并可进行工变频转换,应急供水。

5、系统根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，当系统零流量时,机组进入休眠状态,水泵停止，流量增加后才进行工作,节电效果明显，比恒速水泵节电23%-55%。

6、变频恒压供水设备不设楼顶水池，既减少建筑物的造价，又克服了水源二次污染，气压波动大，水泵启动频繁和建造水塔一次性投资大，施工周期长，费用高等缺点。

7、整套设备只需一组控制柜和水泵机组，安装非常方便，占地面积少。

8、本设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现用户所需工况，操作简单。

二、工作原理:变频恒压供水系统采用一电位器设定压力（也可采用面板内部设定压力），采用一个压力传感器（反馈为4~20mA）检测管网中压力，压力传感器将信号送入变频器PID回路，PID回路处理之后，送出一个水量增加或减少信号，控制马达转速。

如在一定延时时间内，压力还是不足或过大，则通过变频器作工频/变频切换起动另一台水泵，使实际管网压力与设定压力相一致。

变频供水的工作原理
变频供水系统是使用变频器来控制水泵的运行，从而实现根据需求调整水流量的功能。

具体的工作原理如下：
1. 变频器控制：变频器是一种电子设备，它可以通过改变电源电压、频率和电流等参数来控制水泵的运行。

变频器可以根据需要调整电机的转速，从而改变水泵的出水量。

2. 传感器检测：供水系统中通常会安装一些传感器，如压力传感器、流量传感器等，用于实时监测供水系统的运行状态。

这些传感器将监测到的数据传输给变频器，以便根据需求进行调整。

3. 控制策略：根据传感器所获得的数据以及设定的目标参数，变频器会根据预设的控制策略来调整水泵的运行状态。

例如，当检测到水压过低时，变频器会增加电机的转速以增加供水量，反之亦然。

4. 节能调速：变频供水系统可以根据需求动态调整水泵的转速，避免了常规供水系统中常常出现的水泵运行于额定功率下的情况。

通过减少水泵转速，可以显著减少能耗和噪音，并延长设备的使用寿命。

5. 精确控制：变频供水系统具有较高的控制精度，可以根据不同的供水需求进行精确的调节。

这种精确的控制可以保证供水系统在任何情况下都能提供稳定的水流量，并且能够快速适应不同的工况变化。

综上所述，变频供水系统通过变频器的控制，结合传感器的检测和控制策略，实现了根据需求精确调节水泵的运行状态，从而实现节能、稳定和高效的供水效果。

恒压变频自动供水系统原理
恒压变频自动供水系统是一种新型的水泵控制系统，它利用变频器控制水泵频率，根据水泵流量及设定的压力值来控制水泵速度，从而实现恒压供水。

系统由水泵、变频器、压力传感器和控制模块等部分组成。

1. 水泵：水泵将水从低压区抽取到高压区，使得水在供应管道中产生压力，以满足系统输出要求。

2. 变频器：变频器可以改变电机的转速，从而改变水泵的转速，以达到恒压供水的目的。

3. 压力传感器：压力传感器用于实时检测管道中的压力，并将其转换为电信号，用于控制变频器。

4. 控制模块：控制模块用于接收压力传感器的信号，根据设定的压力值，来控制变频器，从而改变水泵的转速，实现恒压供水。

变频供水设备原理
变频供水设备原理，是指通过变频器控制电机的转速来调节供水设备的流量和压力。

其工作原理如下：
1. 变频器控制：变频供水设备采用变频器来控制电机的转速，通过调整变频器的输出频率来改变电机的转速。

变频器通过电流控制技术，将电源的直流电能转换为可调变频的交流电能，从而实现对电机转速的精确控制。

2. 传感器监测：变频供水设备配备有各种传感器，用于监测水泵运行状态、水流量、水压等参数。

传感器将这些参数转换为电信号，并传送给变频器，供其进行控制和调节。

3. 调节供水量：变频供水设备根据传感器监测的水流量信号，通过变频器调整电机的转速，从而改变供水设备的供水量。

当监测到水流量过大时，变频器降低电机转速，减少供水量；当监测到水流量过小时，变频器提高电机转速，增加供水量。

4. 调节供水压力：变频供水设备根据传感器监测的水压信号，通过变频器调整电机的转速，从而改变供水设备的供水压力。

当监测到水压过高时，变频器降低电机转速，减小供水压力；当监测到水压过低时，变频器提高电机转速，增加供水压力。

5. 实时调节：变频供水设备能够实时监测水流量和水压，并根据需求进行自动调节。

当有需求变化时，如用水量增加或减少，变频器能够迅速调整电机转速，以保持恒定的供水流量和压力。

通过变频供水设备的原理，可以实现对供水设备的精确控制，提高供水系统的效率和稳定性，达到节能、降噪和延长设备寿命的目的。

变频恒压供水系统工作原理变频恒压供水系统是一种先进的水泵控制系统，广泛应用于建筑、给排水、消防和工业领域，能够实现稳定的供水压力。

在本篇文章中，我将向您介绍变频恒压供水系统的工作原理以及其优势。

一、工作原理变频恒压供水系统由水泵、变频器和压力传感器等组成。

其工作原理主要通过变频器对水泵的电源进行频率调节来控制水泵的转速，从而实现恒定的供水压力。

具体来说，变频恒压供水系统通过压力传感器实时监测供水管网的压力，并将监测到的信号传输给变频器。

变频器根据压力信号的变化来调整水泵的转速，使得供水管网的压力保持在一个设定的恒定值。

当供水管网的压力低于设定值时，变频器会增加水泵的转速，提高供水压力；当供水管网的压力高于设定值时，变频器会降低水泵的转速，减小供水压力。

通过持续监测和调整，变频恒压供水系统可以实现稳定的供水压力，并根据实际需求进行自动调节。

二、优势1. 高效节能：变频恒压供水系统可以根据实际需求灵活调整水泵的转速，避免了传统水泵系统一直以满负荷运行的浪费现象。

通过减少水泵的能耗，变频恒压供水系统能够显著降低能源消耗，提高供水系统的效率。

2. 稳定可靠：传统供水系统存在由于供水压力波动引起的供水不稳定问题，而变频恒压供水系统通过实时监测和调节水泵转速，能够保持供水压力在设定值范围内的稳定性，有效解决了这一问题。

3. 智能控制：变频恒压供水系统采用先进的自动控制技术，能够根据供水压力的变化进行自动调节，无需人工干预。

系统还具有故障自诊断和报警功能，能够及时发现和解决问题，提高供水系统的可靠性和安全性。

4. 环保节能：由于变频恒压供水系统可以根据实际需求调整水泵的工作状态，避免了过高或过低的供水压力，减少了压力调节阀的使用，降低了供水系统的泄漏和能耗，对节能和环保起到积极作用。

总结回顾通过本文的介绍，我们了解到变频恒压供水系统的工作原理以及其带来的优势。

变频恒压供水系统通过变频器对水泵的转速进行调节，实现供水管网的恒定压力。

变频水泵控制原理变频水泵控制原理【1】：常见控制方式目前，常见的变频水泵控制方式主要有两种，分别是压力控制和流量控制。

压力控制是通过测量水泵出口的压力信号来控制变频器的频率，从而达到控制水泵输出流量的目的。

流量控制则是通过测量水泵的流量信号来控制变频器的频率，以实现对水泵输出流量的调节。

【2】：设定控制策略在变频水泵的控制过程中，首先需要设定控制策略。

根据实际需求，可以选择恒压控制或者恒流控制。

恒压控制适用于需要保持水压稳定的场合，而恒流控制则适用于需要保持水流量稳定的场合。

【3】：传感器测量信号变频水泵控制过程中，通常需要使用压力传感器和流量传感器来测量相关的信号。

压力传感器用于测量水泵出口的压力，流量传感器则用于测量水泵的流量。

这些传感器会将测得的信号传输给控制系统。

【4】：控制系统反馈信号控制系统会根据传感器测得的信号来进行反馈。

对于压力控制方式，当控制系统检测到水泵出口的压力低于设定值时，会增加变频器的频率；当压力高于设定值时，会降低变频器的频率。

对于流量控制方式，控制系统会根据流量信号的反馈来调节变频器频率，以实现稳定的流量输出。

【5】：变频器频率调节控制系统通过改变变频器的频率来调节水泵的转速。

通常情况下，当设定的压力或者流量达到稳定状态后，变频器会自动调节频率，以保持所设定的稳定值。

【6】：保护功能在变频水泵控制系统中，需要配置相关的保护功能，以确保变频器和水泵的正常运行。

常见的保护功能包括过载保护、短路保护、过温保护等。

当系统检测到异常情况时，会自动触发保护机制，并采取相应的措施。

【7】：实时监测和调节通过实时监测水泵的运行状态和相关参数，可以及时发现异常情况并进行调节。

控制系统通常配备有界面和显示屏，用于显示当前的工作状态和参数，方便操作和维护人员进行监测和调节。

总结起来，变频水泵控制原理主要包括选择控制方式、设定控制策略、测量传感器信号、控制系统反馈信号、变频器频率调节、保护功能以及实时监测和调节等步骤。

变频恒压供水控制系统流程图原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 系统启动：操作人员打开电源，启动变频恒压供水控制系统。

变频供水设备原理讲解
变频供水设备是一种利用变频器控制水泵运行的设备，其原理
主要包括以下几个方面：
1. 变频器原理，变频器是一种能够改变交流电频率的电子器件，它可以通过调节输出频率来控制电机的转速。

在变频供水设备中，
变频器通过改变电源输入的频率，从而控制水泵的转速，实现对水
压和流量的精确调节。

2. 节能原理，传统的供水设备通常采用启停控制方式，即水泵
在工作时以额定转速运行，而在无需供水时则完全停止。

而变频供
水设备通过变频器控制水泵的转速，可以根据实际需求调节水泵的
运行状态，避免了频繁启停带来的能耗损失，从而实现节能的目的。

3. 稳压原理，变频供水设备可以根据用水量的变化实时调整水
泵的转速，保持系统的稳定供水压力。

当用水量增加时，水泵可以
自动提高转速，保持供水压力不变；反之，当用水量减少时，水泵
可以降低转速，避免过量供水造成能源浪费。

4. 自动调节原理，变频供水设备可以通过传感器实时监测水压、
水位等参数，根据实际情况自动调节水泵的运行状态，保证系统的稳定运行。

这种自动调节原理可以提高供水系统的运行效率，减少人工干预，降低维护成本。

总的来说，变频供水设备通过变频器控制水泵的运行，实现了节能、稳压和自动调节的功能，提高了供水系统的运行效率，降低了能耗和维护成本。

变频器恒压供水方案1. 引言变频器恒压供水方案是一种应用于供水系统中的控制方案，通过使用变频器控制水泵的运行速度，实现供水系统中恒定的水压。

该方案广泛应用于城市建设、工业生产等领域，在提高供水系统效率、降低能耗方面具有重要意义。

本文将详细介绍变频器恒压供水方案的工作原理、特点以及实施步骤。

2. 工作原理变频器恒压供水方案的核心在于使用变频器控制水泵的转速，从而调整供水系统中的水流量和水压。

其工作原理如下：1)传感器检测水压信号：在供水系统的出口处安装压力传感器，用于监测当前的水压情况。

2)变频器感知信号并调整频率：压力传感器监测到的水压信号经过变频器转换为电信号，并通过内置的算法进行分析和处理。

变频器根据水压信号的变化调整水泵的转速，使得供水系统中的水压保持在设定的恒定水压范围内。

3)控制水泵运行状态：根据变频器调整的水泵转速，控制水泵的启停和运行，以及水泵的工作时间。

4)实时监测和反馈：通过变频器的显示屏或远程监控系统，实时监测供水系统的运行状态，包括水泵的转速、水压情况等，并可通过网络等方式将监测数据反馈给相关人员。

3. 特点和优势变频器恒压供水方案相比传统的供水系统，具有以下特点和优势：•省能节能：通过变频器控制水泵的转速，减少水泵的运行时间和功率消耗，降低能源消耗和运行成本。

•精确控制供水压力：采用恒压控制方法，可精确控制供水系统的水压，避免水压过高或过低对供水系统和设备造成的损坏。

•减少水泵启停次数：通过变频器调整水泵转速，使得水泵运行平稳，减少启停频繁，延长水泵的使用寿命。

•自动调节：当供水系统的水压发生变化时，变频器能够及时感知并调整水泵的运行状态，保持恒定的水压。

•实时监测：变频器可实时监测供水系统的运行状态，通过显示屏或远程监控系统提供供水系统的数据和报警信息，方便运维人员进行管理和维护。

4. 实施步骤实施变频器恒压供水方案的步骤如下：1)系统设计：根据实际需求，确定供水系统的流量要求、所需水压范围等参数，进行系统设计。

变频供水方案1. 背景介绍随着城市化的不断推进，城市的用水需求也在不断增加。

传统的恒速供水系统在满足城市用水需求的同时，存在能耗高、水压不稳定等问题。

为了解决这些问题，变频供水方案应运而生。

变频供水方案通过使用变频器控制水泵的运行，能够根据实际用水需求调节水泵的流量和压力，提高供水系统的能效和稳定性。

本文将介绍变频供水方案的原理、优势和应用场景，并详细阐述变频供水方案的设计和实施过程。

2. 原理介绍变频供水方案通过调节水泵驱动电机的转速来控制水泵的流量和压力。

具体原理如下：1.检测用水需求：利用压力传感器和流量传感器等传感器监控供水系统的水压和流量情况，实时获取用水需求信息。

2.变频器控制驱动电机：根据用水需求信息，变频器调节驱动电机的转速，使水泵的流量和压力达到所需的目标值。

变频器通过改变驱动电机的频率，调节电机的转速。

3.供水系统监控与调节：通过监控供水系统的运行状态和变频器的输出信号，实时调节驱动电机的转速，以维持供水系统的稳定运行。

3. 优势分析相比传统的恒速供水系统，变频供水方案具有以下几个明显优势：1.节能降耗：变频供水方案能够根据实际用水需求调节水泵的流量和压力，避免了静态过大和过小时的能耗浪费，从而实现节能降耗。

2.水压稳定：变频供水方案通过实时监控和调节供水系统的运行状态，能够有效控制水泵的流量和压力，使供水系统的水压更加稳定。

3.声音更小：变频供水方案在调节水泵转速时能够避免大幅度的启停，从而减少了水泵的振动和噪音，使供水系统的运行更加安静。

4.寿命更长：由于变频供水方案能够实现水泵的平稳启停和调速运行，减少了水泵的机械磨损，延长了水泵的使用寿命。

4. 应用场景变频供水方案适用于以下场景：1.城市供水系统：城市供水系统对水压和流量的要求较高，采用变频供水方案能够保证供水系统的稳定运行。

2.商业楼宇：商业楼宇的用水需求随时会有较大的波动，采用变频供水方案能够根据实际需求灵活调整水泵的流量和压力。

恒压变频供水原理
恒压变频供水原理是基于变频技术的一种供水方式。

它通过变频器控制水泵的转速，从而实现控制供水系统的压力恒定。

下面将详细介绍恒压变频供水的工作原理。

恒压变频供水系统由水泵、变频器和压力传感器组成。

水泵负责提供水源，变频器负责调节水泵的转速，而压力传感器则用于实时监测供水系统的压力。

当供水系统的压力降低到一定程度时，压力传感器会检测到信号，并传输给变频器。

变频器接收到信号后，会根据预设的压力值和当前的压力值进行比较，并计算出相应的差值。

根据差值的大小，变频器会相应地调节水泵的转速。

如果差值较大，则变频器会提高水泵的转速，以增加供水系统的压力；如果差值较小，则变频器会降低水泵的转速，以减小供水系统的压力。

当差值接近于零时，变频器会使水泵的转速保持稳定，从而实现恒定的供水压力。

通过恒压变频供水原理，可以根据实际需求精确地调节供水系统的压力，提高供水的稳定性和效率。

同时，恒压变频供水系统还具有节能的优点，可以根据供水需求自动调节水泵的运行状态，避免能耗的浪费。

综上所述，恒压变频供水通过变频器实现对水泵转速的调节，从而实现恒定的供水压力。

它能够提高供水系统的稳定性和效率，并具有节能的优势。

变频恒压供水系统的节能原理
变频恒压供水系统的节能原理在于通过控制水泵的运行速度和流量来实现节能效果。

具体来说，节能原理包括以下几个方面：
1. 变频控制：采用变频器来控制水泵的转速，根据实际需求调整水泵的输出功率。

通过降低水泵的运行频率和转速，可以减少水泵的耗电量，并且避免了频繁启停带来的能量损耗，从而实现节能。

2. 恒压控制：变频恒压供水系统可以根据管网的水压需求，通过调整水泵的转速来保持稳定的供水压力。

传统的恒压供水系统通常是通过调整水泵的开启和关闭来实现，而变频恒压供水系统则通过改变水泵的转速来实现。

这样可以避免频繁启停水泵带来的能量损耗，并且可以根据实际需求高效地调整供水压力，实现节能。

3. 调速节流：在需要较小流量时，变频恒压供水系统可以通过降低水泵的转速来减少水的流量，实现节能效果。

在一些低负荷运行的情况下，可以将水泵的工作点调整到高效区域，提高水泵的电机效率，从而达到节能的目的。

综上所述，通过变频控制、恒压控制以及调速节流等手段，变频恒压供水系统能够在满足供水要求的同时实现节能效果。

二次供水恒压变频原理及其应用一、引言二次供水是高层建筑或远离城市供水管网的区域，为解决供水压力不足问题而采取的一种供水方式。

其中，恒压变频供水系统因其节能、高效、稳定的特点，在二次供水领域得到了广泛应用。

本文主要阐述二次供水恒压变频的工作原理及其在实际应用中的优势。

二、二次供水恒压变频原理二次供水恒压变频系统主要由水泵机组、变频器、压力传感器、控制系统等组成。

其工作原理如下：1. 压力检测：系统通过安装在供水管道上的压力传感器实时监测管网压力，并将信号反馈给变频器。

2. 变频控制：变频器接收到来自压力传感器的压力信号后，与预设的目标压力值进行比较。

当实际压力低于目标压力时，变频器会自动调节水泵电机的转速，提高水泵扬程，增加供水量；反之，当实际压力高于目标压力时，变频器则降低电机转速，减少供水量，以达到恒定管网压力的目的。

3. 节能优化：通过变频调速技术，水泵能够根据实际需求调整运行状态，避免了传统工频供水系统中“大马拉小车”造成的电能浪费，显著提高了系统的运行效率和节能效果。

三、应用优势二次供水恒压变频系统具有以下显著优势：1. 稳压性能优良：能够在用水负荷变化的情况下保持供水压力的稳定，满足用户对水压稳定性的要求。

2. 节能降耗：采用变频调速，避免无效功耗，大大降低了运行成本。

3. 自动化程度高：具备自动检测、自动调节、故障报警等功能，减轻了人工管理负担，提高了设备运行的安全性和可靠性。

4. 延长设备寿命：由于采用了软启动和软停止的方式，减少了对电机和管网的冲击，有效延长了设备使用寿命。

总结来说，二次供水恒压变频技术以其科学合理的运行机制，有效地解决了传统二次供水存在的诸多问题，实现了供水系统的智能化、节能化运行，为现代生活和工业生产提供了有力的保障。

变频水泵的意思：使用变频器控制普通水泵电机，或者水泵电机是变频电机。

但无论是哪种电机，必须要加装变频器控制系统，才可以达到省电目的。

【变频供水工作原理】根据用户要求，先设定给水压力，然后通电运行，压力传感器监测管网压力，并变为电信号反馈至变频器，经过对反馈值和设定值的分析处理，由变频器来控制水泵的运行，最终达到反馈值和设定值的一致。

当用水量增加时，系统压力降低，反馈值小于设定值，变频器输出电压和频率升高，水泵转速升高，出水量增加；当用水量减小时，水泵转速降低，减少出水量，使管网压力维持设定压力值。

在多台水泵并联运行时，自动完成水泵的加减，实现水泵的自动恒压供水。

变频水泵是用普通电机，变频水泵不用时电机是低速运行，也可以增加气压罐，副泵，让主泵电机不转动。

【节能分析】以80DL50-20X3泵为例额定参数：扬程H=60m，流量Q=50m3/h，功率N=15KW，电机转速n=1450r/min实际需要的参数往往要小于额定参数，假如实际需要压力为H1=45米，那么实际消耗功率计算如下：实际转速：n1= √H1/H ×n=1256转/分实际电机功率：P1=（n1/n）3×P=9.7KW如电机不采用变频控制，电机将以额定功率进行运转，其消耗功率为15KW；如电机采用变频控制时，电机功率仅为9.7KW。

其节能为：(15-9.7)/15=35%由此分析可知，水泵采用变频调速控制，节能效果越明显，而且根据实际需要任意设定供水压力。

【变频水泵控制柜】1、变频水泵控制柜的结构及原理变频水泵控制柜系统通过测到的管道压力，经变频器系统内置的PID调节器运算，调节输出频率，然后实现管网的恒压供水。

变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC的进行变频泵切换。

为防止水锤现象的产生，泵的开关将联动其出口阀门。

水锤是在突然停电或者在阀门关闭太快时,由于压力水流的惯性,产生水流冲击波,就象锤子敲打一样,所以叫水锤。
