人教版九年级全册物理 第十七章 第2节 欧姆定律 同步测试题(无答案)

(新人教版)九年级物理第17章 第2节欧姆定律同步练习（含答案）1．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是CA ．导体中的电流跟导体两端的电压成正比B ．导体中的电流跟导体的电阻成反比C ．在电压一定时，导体中的电流跟这段导体的电阻成反比D ．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比2．由变形得，对此，下列说法正确的是C A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．导体的电阻跟导体两端的电压和通过导体的电流无关3．对欧姆定律的变形公式R=的理解正确的是C A ．R 与U 成正比B ．R 与I 成反比C ．R 与U 、I 无关D ．以上说法都正确4．某电流表刻度盘上除零刻度和最大刻度“3A ”能辨认外，其他刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是120°。

现将一只电阻R 1与这只电流表串联后接在电源两端，电流表指针偏转的角度是96°；若在电路中再串联一只R 2=3Ω的电阻，电流表指针偏转的角度是64°。

则R 1的阻值是：CA ．2ΩB ．4.5ΩC ．6ΩD ．18Ω 5．如图所示电路，电源电压不变，滑动变阻器上标“2A 20Ω”字样，以下四个电路图中，能正确表示当开关闭合后，通过小灯泡L 的电流I 与滑动变阻器连入电路的电阻R 的关系的是 DR U I =IU R =IU6．根据欧姆定律，可变形得到，对此，下列说法正确的是D A ．导体电阻的大小跟导体两端的电压成正比B ．导体电阻的大小跟导体中的电流成反比C ．当导体两端的电压为零时，导体的电阻也为零D ．导体电阻的大小跟导体两端的电压和通过导体的电流无关7．根据欧姆定律I=U/R ，下列说法正确的是CA ．通过导体的电流越大，这段导体的电阻就越小B ．导体两端的电压越高，这段导体的电阻就越大C ．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D ．导体的电阻与电压成正比，与电流成反比8.某段导体两端的电压是4V 时，通过导体的电流是1A ；如果将该导体两端的电压减少到2V时，通过导体的电流是BA ．0.25AB ．0.5AC ．2AD ．3A9.．一只定值电阻接在12V 电压的电源上，通过的电流为2A ，若把它接在9V 的电路中，则通 过它的电流为 CA ．6ΩB ．2AC.1.5AD.3V10．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体 的电阻和通过它的电流CA ．都减少到原来的一半B ．都保持不变C ．电阻不变，电流减小到原来的半D ．电阻不变，电流是原来的2倍11．如图，电阻箱的示数是_______Ω，电源电压为12V ，当电阻箱各旋钮转到图示位置时，电流表示数恰为1mA ，则电阻R 0的阻值为_______Ω。

2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案一、选择题。

1、几位同学学习了欧姆定律后，根据I=UR ，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是（）A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零2、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对3、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（）A．连接电路时,开关应该是断开的B．连接滑动变阻器时,滑片要滑到阻值最小的位置C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D．每次更换电阻后,要调节变阻器,使电压表的示数相同4、如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P向左移动C．将滑片P向右移动D．适当减少电池的节数5、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；①序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；①序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；①仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①①B．①①C．①①①D．①①6、对公式R=U/I下列说法中正确的是（）A．导体电阻的大小跟它两端的电压和通过的电流无关B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压成正比D．当导体两端的电压为零时，导体的电阻也为零7、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关8、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联9、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（）A．滑动变阻器接入电路电阻变大，电压表V示数变大B．电流表A1示数变小，电流表A示数变大，电压表V示数不变C．电流表A与A1示数之差变小，电压表V与A示数之比变大D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小10、如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1和电流表A2的示数均减小C．电流表A1的示数与电流表A2的示数之差减小D．电压表V的示数与电流表A1的示数比值不变二、填空题。

实验探究分类练习实验探究1：探究电流与电阻的关系1.小明在探究“电阻一定时，电流与电压关系”的实验中，连接了如图所示的电路，正准备闭合开关，旁边的小兰急忙拦住他，说接线错了且只要改接一根导线就可以。

请你帮助小明指出错误的接线以及正确的改法是（）A.导线①错了，应将导线①左端改接在电压表最右边的接线柱B.导线②错了，应将导线②上端改接在电流表中间的接线柱C.导线③错了，应将导线③上端改接在电压表最左边的接线柱D.导线④错了，应将导线④上端改接在滑动变阻器左上的接线柱2.某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法正确的是（）A.实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格B.实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路C.在探究通过导体的电流与导体两端电压关系时，可调节滑片使电压表的示数产生变化D.在探究通过导体的电流与导体的电阻关系时，因为要控制其它变量，所以滑片不能动3.学生电源（6V），电流表（0-0.6A，0-3A）、电压表（0-3V，0-15V）、定值电阻若干、开关、滑动变阻器和导线若干，利用这些器材在探究定值电阻的电流与它两端电压关系的实验：（1）请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（2）实验过程中得到的部分数据如表所示。

第3次测时，电流表的示数如图丙所示，请将该数据填入表格中；（3）在图丁中的坐标轴上标出适当的标度，把如表中的数据在坐标系中描点并连线；（4）若在实验过程中出现电流表示数为0，电压表的示数为6V，则电路出现的故障可能是；（5）实验中接入不同定值电阻重复实验，归纳得出结论：；（6）分析表格数据，判断实验选取滑动变阻器的规格为（“50Ω1.0A”、“30Ω1.0A”、“20Ω1.0A”）。

4.为了探究“电流与电压、电阻的关系”，设计了如图甲的实金电路，某同学在学校实验找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω1A“字样，导线若干。

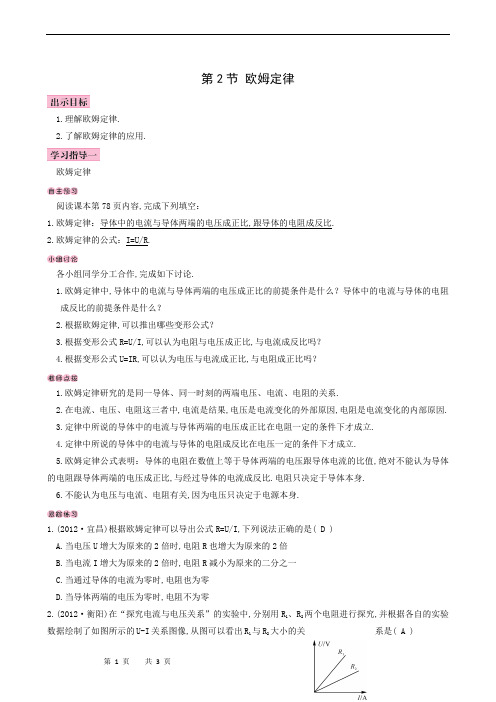

第2节欧姆定律1.理解欧姆定律.2.了解欧姆定律的应用.欧姆定律阅读课本第78页内容,完成下列填空：1.欧姆定律：导体中的电流与导体两端的电压成正比,跟导体的电阻成反比.2.欧姆定律的公式：I=U/R.各小组同学分工合作,完成如下讨论.1.欧姆定律中,导体中的电流与导体两端的电压成正比的前提条件是什么？导体中的电流与导体的电阻成反比的前提条件是什么？2.根据欧姆定律,可以推出哪些变形公式？3.根据变形公式R=U/I,可以认为电阻与电压成正比,与电流成反比吗？4.根据变形公式U=IR,可以认为电压与电流成正比,与电阻成正比吗？1.欧姆定律研究的是同一导体、同一时刻的两端电压、电流、电阻的关系.2.在电流、电压、电阻这三者中,电流是结果,电压是电流变化的外部原因,电阻是电流变化的内部原因.3.定律中所说的导体中的电流与导体两端的电压成正比在电阻一定的条件下才成立.4.定律中所说的导体中的电流与导体的电阻成反比在电压一定的条件下才成立.5.欧姆定律公式表明：导体的电阻在数值上等于导体两端的电压跟导体电流的比值,绝对不能认为导体的电阻跟导体两端的电压成正比,与经过导体的电流成反比.电阻只决定于导体本身.6.不能认为电压与电流、电阻有关,因为电压只决定于电源本身.1.(2012·宜昌)根据欧姆定律可以导出公式R=U/I,下列说法正确的是( D )A.当电压U增大为原来的2倍时,电阻R也增大为原来的2倍B.当电流I增大为原来的2倍时,电阻R减小为原来的二分之一C.当通过导体的电流为零时,电阻也为零D.当导体两端的电压为零时,电阻不为零2.(2012·衡阳)在“探究电流与电压关系”的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制了如图所示的U-I关系图像,从图可以看出R1与R2大小的关系是( A )A. R1＞R2B. R1= R2C. R1＜R2D.无法确定3.根据欧姆定律I=U/R,下列说法正确的是(C )A.通过导体的电流越大,这段导体的电阻就越小B.导体两端的电压越高,这段导体的电阻就越大C.导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比D.导体的电阻与电压成正比,与电流成反比欧姆定律的应用阅读课本第78、79页内容,完成下列填空：对于一个导体,只要知道电流、电压、电阻中的两个量,就可以利用欧姆定律求出第三个量.各小组同学分工合作,完成下面问题的求解.【题型一】求电流I1.一个电熨斗的电阻是0.1 kΩ,接在220 Ｖ的家庭电路中,流过它的电流是多少?分析：题目告知电阻、电压,求电流的大小,可以根据欧姆定律I=U/R求解.解：0.1 kΩ=100 Ω I=U/R=220 V/100 Ω=2.2 A.【题型二】求电压U2.一个电烙铁的电阻是0.1 kΩ,使用时流过它的电流是2.1 A,加在电烙铁上的电压是多少？分析：题目告知电阻、电流,求电压的大小,可以根据欧姆定律的变形式U=IR求解.解：0.1 kΩ=100 Ω U=IR=2.1 A×100 Ω=210 V.【题型三】求电阻R3.将一支铅笔芯接在3 V的电源两端,测出通过铅笔芯的电流是150 mA,则该铅笔芯的电阻为多少Ω？若将这支铅笔芯两端的电压增加到6 V,则它的电阻又是多少？电流又是多大？分析：题目告知电压、电流,求电阻的大小,可以根据欧姆定律的变形式R=U/I求解.解：150 mA=0.15 A R=U/I=3 V/0.15 A=20 Ω；当电压增加到6 V时,铅笔芯的电阻没有发生改变,仍为20 Ω,电流增大1倍,为300 mA.通过测量未知电阻两端的电压和通过该电阻的电流,然后应用欧姆定律可以算出电阻的大小.此种方法可以用来测量未知电阻的阻值.1.(2012·安徽)如图所示的电路中,电阻R1和R2串联连接在AB两端,电压表并联连接在R1两端.已知R1=10Ω,R2=20Ω,电压表示数为2.5 V,则AB两端的电压U=7.5V.第1题图第2题图2.(2012·恩施)如图所示的电路中,电源电压为12 V,闭合开关S后,电流表、电压表的示数分别为0.6 A 和9 V.(1)通过R1的电流I1是0.6A.(2)小翔同学在求R1的电阻值时,解题过程如下：根据欧姆定律：R1=U1/I1=9 V/0.6 A=15 Ω.小翔的解题过程是否正确？请作出判断并说明理由：错误,R1的电压取值错误.教学至此,敬请使用学案当堂训练部分.。

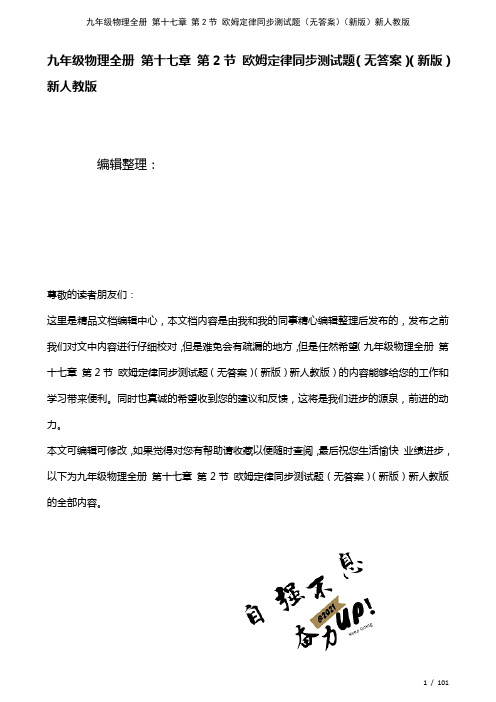

九年级物理全册第十七章第2节欧姆定律同步测试题（无答案）（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第十七章第2节欧姆定律同步测试题（无答案）（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册第十七章第2节欧姆定律同步测试题（无答案）（新版）新人教版的全部内容。

第2节欧姆定律一、选择题1。

如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片由左向右移动时，下列判断正确的是（ )A。

小灯泡亮度变暗 B. 电压表示数变大 C. 滑动变阻器分的电压变小D。

电路消耗的总功率不变2。

如右图所示，电源电压不变，当滑动变阻器接入电路部分电阻为R′，定值电阻R1两端的电压为U;调节P的位置，使定值电阻两端的电压变为U/2,滑动变阻器接入电路的电阻为（）A。

2R′B. R′C. 2R1+R′D。

R1+2R′3。

如图所示电路中，电源电压为18V且恒定不变，灯泡L标有”12V 6W"字样，灯丝的电阻保持不变，滑动变阻器R铭牌上的规格是“48Ω,1A”，电流变所用量程为0～0.6A,电压表所用量程为0～15V．该电路工作时，要求各元件均安全,闭合开关，在滑动变阻器滑片滑动过程中，下列判断正确的是（）A. 电流表允许的变化范围是0.125A～0.5AB。

滑动变阻器允许接入电路的阻值范围16Ω～48ΩC。

电压表示数变化量与电流表示数变化量的比将保持不变D. 该电路能获得的最小功率为2。

25W4.如图所示的电路中,电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动,下列说法正确的是A. 电流表A的示数变小,电压表V1的示数变大B。

人教版九年级物理全一册《17.2欧姆定律》同步测试题及答案学校:___________班级：___________姓名：___________考号：___________一、填空题1．如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，电流表A的示数，电压表V与电流表A1的比值。

（均填“变小”、“不变”或“变大”）2．有一种亮度可以调节的小台灯，其电路如图甲。

电源电压为36V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙。

当滑动变阻器的滑片向右滑动时，小灯泡的亮度（选填“变小”“变大”或“不变”）；当灯泡正常发光时，灯丝的电阻为Ω，为了保证灯泡两端的电压不超过24V，则滑动变阻器R连入电路的阻值不得小于Ω。

3．有一种亮度可以调节的小台灯，其工作电路如图甲所示。

如果电源电压为220V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙所示，调节滑动变阻器R的滑片P，使灯泡L的实际功率为1.2W时，此时滑动变阻器R连入电路的阻值是Ω。

4．如图是灯L1，L2的电流随电压变化关系的图像。

把这两个灯泡并联后接在同一电源两端，若L1两端的电压为4V，则L2两端的电压是V，干路中的电流是A。

5．如图所示，电源电压不变。

开关S 1、S 2均闭合，L 2灯丝突然烧断，电压表的示数会 ，电流表的示数会 。

（均选填“变大”“变小”或“不变”）6．如图甲所示电路的电源电压为3V ，闭合开关后，两电流表的指针偏转均如图乙所示，则R 1电阻为Ω；断开开关后，电阻R 2的阻值为 Ω。

7． 如图所示，电源电压保持不变，已知12R R ，闭合开关S 1，将开关S 2掷到2时，小灯泡恰好正常发光；断开开关S 1，将开关S 2掷到1时，电压表的示数 ，电流表的示数 （均选填“变大”“变小”或“不变”）8．如图所示，电源电压为6V 且保持不变，定值电阻=6ΩR ，闭合开关S ，电流表示数为2A 。

人教版九年级全册《第17章欧姆定律》单元测试卷（2）一、选择题1．（3分）两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联后的总电阻是（）A．5ΩB．10ΩC．20ΩD．40Ω2．（3分）下列说法正确的是（）A．并联电路的总电阻等于各电阻的倒数之和B．串联电路中任何一个电阻小于串联总电阻C．串联电路中的电阻越大，它两端的电压就越小D．并联电路中的电阻越大，通过它的电流就越大3．（3分）小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体两端的电压为零时，导体的电阻也为零C．将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6AD．根据数据和图象得出的结论是：同一导体两端的电压与通过它的电流成正比4．（3分）某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。

以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持2V不变C．将R x从10Ω换成15Ω后，应将滑片P向右移D．滑动变阻器阻值变化范围为1～15Ω5．（3分）用伏安法测电阻时，某同学列出了下列注意事项，其中没有必要的是（）A．连接电路时，应从电源的正极开始连线B．连接电路时，电键应始终处于断开状态C．使用电压表和电流表时要选择量程D．电路连接好后，应先用电键试触6．（3分）如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为（）A．4：3B．3：2C．3：4D．3：17．（3分）有两个定值电阻，分别标有“6V0.5A”和“12V1A”字样，当将它们串联在电路中时，电源电压不可超过（）A．6V B．12V C．18V D．24V8．如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω．闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（）A．I1：I2＝2：3U1：U2＝1：1B．I1：I2＝3：2U1：U2＝1：1C．I1：I2＝1：1U1：U2＝2：3D．I1：I2＝1：1U1：U2＝3：29．（3分）甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2＝m，丙图中，I1：I2＝n，则下述正确的是（）A．m＝n B．m＞n C．m＜n D．mn＝1二、填空题10．（4分）在“创新素质教育实践行动”的活动中，小明同学修理电器时，需要一个150Ω的电阻，现在身边有阻值600Ω、200Ω、120Ω、80Ω、70Ω及30Ω电阻各一个，他可为选择其中和的两个电阻联来获得。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

《欧姆定律》练习题一、选择题1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ ）A 、采用序号1与2对比，是研究电阻大小是否与长度有关B 、采用序号1与3对比，是研究电阻大小是否与长度有关C 、采用序号2与4对比，是研究电阻大小是否与材料有关D 、采用序号3与4对比，是研究电阻大小是否与横截面积有关2.如图所示的两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是（ ）A 、L 1和L 2都变亮B 、L 1和L 2都变暗C 、L 1变亮，L 2变暗D 、L 1变暗，L 2不变第2题 第4题3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ，则下列分析正确的是（ ）A.干路电流为3AB.L 1的电阻小于L 2的电阻C.L 1两端的电压小于L 2两端的电压D.并联电路中各支路电流一定不同4.在如图所示的电路中，电源电压为4.5V 且保持不变.闭合开关S 后，电压表的示数是3V ，则（ ）A 、小灯泡两端的电压为3VB 、小灯泡两端的电压为1.5VC 、向右移动滑片P ，电流表压数变小D 、向右移动滑片P ，电流表示数变大第5题 第6题5.如图电路，电源电压保持不变，R 0为定值电阻.闭合开关S ，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ ）A.6伏B.7.5伏C.9伏D.15伏 6.在图中的电路中，电源电压保持不变.闭合开关S 后，小灯发光较暗.过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是 ( )A. 电阻R 断路，电流表示数变小B. 电阻R 短路，电压表示数变小C. 电阻R 断路，电流表示数变大D. 电阻R 短路，电压表示数变大 7.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.通过导体A 的电流与其两端的电压成正比B.导体A 的电阻大于导体B 的电阻C.当在导体B 的两端加上1V 的电压时，通过导体B 的电流为0.1AD.将A 、B 两导体串联后接到电压为3V 的电源上时，通过导体的电流为0.2A第7题 第8题 第9题8.一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V 且保持不变，电阻R 1=8Ω，滑动变阻器R 2的最大阻值为10Ω.他所选用的电压表量程为0～3V ，电流表量程为0～0.6A.为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )A.0～2ΩB.0～8ΩC.2Ω～8ΩD.8Ω～10Ω9.如图所示，将两只额定电压相同的灯泡L 1、L 2串联在电路中，闭合开关S 后，发现L 1亮，L 2不亮.对此有下列几种猜想，其中可能的是（ ）① L 2灯丝断了，灯座未短路② 灯泡L 2的电阻太小③ 灯泡L 2两端电压较大 ④ 通过灯泡L 1、L 2电流不等⑤ 灯泡L 2的灯座被短路A.①B.①③C.③④D.②⑤10.小刚用图所示电路探究“一段电路中电流跟电阻的关系”.在此实验过程中，当A 、B 两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数二、填空题 11.若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω.12.如右图所示路中，电源电压为6V ，电压表示数为2V ，R 2=20Ω，电流表的示数为_________A ，R 1的阻值为_________Ω.13.小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R 是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值 ，压力表示数 （选填“变大”、“变小”或“不变”）第11题图14.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V .要把电灯接在36V 的电路上，需要给它________联一个_______Ω的电阻.15.两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_________Ω；将甲和乙并联后接在电压为2.0V 的电源两端，干路中的电流为___________A.第13题 第15题 第16题16.如图所示，电源电压为6V ，并保持不变，当S 1、S 2闭合，S 3断开时，电流表示数为0.5A ，则R1的电阻值为 Ω；当S 1、S 3断开，S 2闭合时，电压表示数为4V .则R 2的电阻值为 Ω；如果电路中只闭合S 3，电压表示数是 V.17.现有两个电阻分为为10Ω和15Ω，把它们接入一电路中，电源电压为6V ，则流过源的最大电流为________A ，最小电流为_________A.三、实验与探究题（本共3题，每空3分，共30分） 18.在探究“电流跟电压、电阻关系”的过程中，某同学按图所示的电路图连接实物后，该同学做如下步骤：步骤1：保持定值电阻R 的阻值不变，闭合开关S 后，使R 两端的电压成倍数变化，如2V 、4V 、6V ，分别读出并记录对应于不同电压下的电流表示数，比较每次电流表的示数是否成整数倍的变化. 步骤2：保持每次定值电阻两端电压保持不变，换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等.（1）“步骤1”的设计目的是为了探究 ；（2）当某同学在按“步骤2”做时，选一个“5Ω”的电阻，测得电流表示数为0.2A ，当换“10Ω”来做时，发现电流表的示数不是0.1A ，（不考虑温度对电阻的影响），你认为电流表的读数将会是 （填“大于”、“小于”）0.1A ，滑片应该向 移动（选填“左”、“右”），此时，手和眼睛的分工是 .（3）如果在闭合开关S 后，该同学发现电压表的示数等于电源电压值，造成此现象的可能原因是： . 19.如图所示，是一种自动测定油箱内油面高度的装置.R 是滑动变阻器，它的金属片是杠杆的一端.从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.（1）当油箱向外输油时，油量表的示数将 .（2）若图中电源电压为24V ，电流表的量程为0-0.6A ，滑动变阻器的最大值为80Ω，为了保证电流表不超量程，保护电阻R /的最小阻值应是 __Ω.20.在“伏安法测电阻”的实验课中，老师提供了以下器材：几节干电池、3个已知阻值的电阻R L (5欧、8欧、12欧)、1只最大阻值为10欧的滑动变阻器、被测电阻，2个开关，电压表和电流表各1只、导线若干.实验前老师启发同学们，为了使测定的电阻值更精确，采用多次测量取平均值的方法.甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx 的四个方案(如下图)，每个方案只变化一种元件或改变状态，且四个组的变化都不相同，并都顺利完成了实验.依据实验方案回答：（1）实验中测得下表所示数据，该方案是 小组的； （2）为达到多次测量电流和电压值的目的，乙小组在实验中 操作时需要更换 ；（3）上述四个实验方案最佳的是 小组. 四、计算题21.现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小.现将其中一个元件Ro 进行测试，测得其电流与加在它两端的电压值，测试数据如下表所示.(2)把元件R.接人如图所示的电路中，闭合开关后，电流表读数为1.8A.已知电路中的电源电压为3V ，此时定值电阻R 的电阻为多大?22.如图所示，电源电压6V 不变，滑动变阻器R 1的最大阻值是20 ，当S 断开，把滑片P 滑至b 端时，电流表读数是0.2A ；当S 闭合，把滑片P 滑至a 端时，灯L 恰能正常发光，电流表读数是1A ，求R 2和灯泡L 的阻值.。

九年级物理欧姆定律练习题21.在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0~0. 6A以及0~3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为A. 1∶5B.5∶1C.1∶4D.4∶12.如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R：的滑片P向左移动时，电流表和电压表示数的变化情况是A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小3.如图10所示电路，电阻R1标有“6ΩlA”，R2标有“3Ω1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接人电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过A．9V 1A B．3.6V 1.8AC．9.6V lA D．3.6V 0.6A4.如图6所示的电路中．闭合开关S后，当滑片P向右移动时．下列判断正确的是A．电流表、电压表的示数都变小B．电流表、电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大5.如图所示的电路中，电源两端的电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：A、电压表V1与电压表V2的示数之和保持不变。

B、电压表V2与电流表A的示数之比保持不变。

C、电流表A的示数变小，电压表V1的示数变大。

D、电流表A的示数变小，电压表V2的示数变大。

6.如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω。

闭合开关S，电流表A1和A2的示数之比为3：2。

若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2。

则下列选项正确的是：A、R1＝5Ω。

B、R1＝20Ω。
