文丘里施肥器使用说眀书
摘要：
1.文丘里施肥器的概述
2.文丘里施肥器的使用说明
3.注意事项和维护
4.结论
正文：
【概述】
文丘里施肥器是一种现代化的农业施肥设备，能够帮助农民精确控制施肥量，提高农作物的产量和品质。
本文旨在详细介绍文丘里施肥器的使用方法和注意事项，帮助农民更好地利用这一设备。
【使用说明】
在使用文丘里施肥器之前，请务必阅读本说明书，并按照以下步骤进行操作：
1.安装：根据所使用的肥料类型，选择合适的喷嘴，并按照图示安装到施肥器上。
2.准备肥料：将肥料倒入施肥器的料斗中，注意观察料斗的填充程度，避免过度填充。
3.调节施肥量：通过旋转施肥器上的调节旋钮，控制施肥器的工作压力，从而调节施肥量。
4.开始施肥：将施肥器背在身上，打开开关，开始施肥。
在施肥过程中，
请注意观察作物的生长状况和土壤的肥力状况，适时调整施肥量。
5.关闭施肥器：施肥完成后，请及时关闭施肥器，避免浪费肥料和损坏设备。
【注意事项和维护】
1.在使用过程中，请注意避免将肥料倒入施肥器的进气口，以免损坏设备。
2.施肥器在使用过程中可能会产生压力，请确保施肥器的工作压力在规定范围内，避免过高压力导致的设备损坏。
3.定期检查施肥器的喷嘴，如有堵塞，请及时清理。
4.在使用结束后，请将施肥器存放在干燥、通风的地方，避免潮湿环境导致的设备损坏。
【结论】
文丘里施肥器是一种高效、便捷的农业施肥设备，能够帮助农民精确控制施肥量，提高农作物的产量和品质。
BJ5048V7BD5-1、BJ5048V7DD5-1厢式运输车大气污染控制工程课程设计学院：工学院系别：环境工程姓名：学号：指导教师：成绩：2013 年 11 月 29 日目录摘要：该设计主要为某小型燃煤电站锅炉烟气除尘系统设计，设计耗煤量为5748.3kg/h,分析锅炉烟气特点，排烟温度550℃,烟气密度：1.37kg/m3及排放要求后初步选择了文丘里除尘器，通过课程计进一步巩固课程所学习的核心内容，掌握设计的内容以及相关参数的选择与计算，并使所学知识系统化，培养学生运用所学习知识进行烟气处理工艺的设计。
本次设计，是让学生针对给定的处理工艺，选择相应参数的计算，绘制工艺图，使学生具有初步的烟气处理单元的设计能力。
(7)关键字：烟气特点，锅炉，文丘里除尘器 (7)A small coal-fired boiler flue gas dust removal system design (7)Abstract：The design for a small coal-fired boiler flue gas dust removal system design,the design of coal consumption for the 5748.3kg/h, analysis of boiler flue gas, flue gas temperature is 550 ℃, smoke density:1.37kg/m3 and emission requirements after the preliminary selection of Venturi filter, through the course of the core content to further consolidate the course of study, master these lection and calculation of design the content and the related parameters, and makes the knowledge system, training the students to use the knowledge to design process of flue gas treatment. This design, is to let the students for a given treatment, select the appropriate parameters calculation, drawing, enable the student to have the design capability of flue gas treatment unit preliminary. (7)Key words：Characteristics of smoke, boiler dust collector, Venturi (7)除尘设计任务书 (8)一设计题目 (8)二设计资料 (8)三设计目的 (8)四设计要求 (8)锅炉烟气除尘系统设计书 (9)一.前言 (9)二.方案的选择及说明 (9)2.1 除尘器性能指标 (9)3.1 依据 (10)3.2 原则 (11)四.管道设计计算 (11)4.1 基本数据 (11)4.2烟气排放量以及组成 (11)表5-2 烟气排放量及组成 (11)4.3 管道计算 (13)4.3.1除尘系统工艺流程图 (13)4.4.2管道直径的确定 (13)4.4 管道压力损失的计算 (15)4.4.1 摩擦阻力损失 (15)4.4.2局部压力损失 (17)4.4.3系统的压力损失 (17)五.换热器的选型 (18)1.进口温度 5501=T ℃ 出口温度2T =95℃ 5.322295550=+=∆T ℃ ..... 18 进： 251=T ℃ 出：902=T ℃ . (18)2. 查表 T =300℃ 122.11=P C kJ/(kg·℃) ............................ 18 T=400℃ 138.12=P C kJ/(kg·℃) ..................................... 18 1285.1)3005.322(300400121=-⨯--+=P P P P C C C C kJ/(kg·℃) ................. 18 3.热负荷 ............................................................ 18 t W C Q P ∆⋅⋅= ....................................................... 18 2121T T =ρρ 标准状况下烟气密度3/37.1m kg =ρ ............................ 18 则322/4546.015.27315.27355037.1m kg =⇒+=ρρ (18)h kg Q W i /05.942634546.083.2073752=⨯=⋅=ρ ........................ 18 h kj t W C Q P /1084.4)95550(05.94263128.17⨯=-⨯⨯=∆⋅⋅= .............. 18 42.200)ln()259090550ln()2590()90550(2121==∆∆∆-∆=∆-----t t t t t m . (18)假定冷却器为壳测单程，则查表得修正系数 ............................... 18 124.025*******=--=A E 08.7259090550=--=A R 8.0=t F ................ 18 336.1608.004.200=⨯=∆m t 假定传热系数c m W K o ⋅=/300 ............... 18 则所需的传热面积275115.2796.3336.1603001084.4m t K Q A m =⨯⨯⨯=∆⋅= .......... 19 取安全系数为1.02 则21017.2855117.27902.1m A =⨯= (19)六.文丘里洗涤器几何尺寸和压损计算 (19)文丘里洗涤除尘器是一种高效除尘效率的湿式除尘器。
上海江科实验设备有限公司文丘里可调式洗涤式除尘器设备型号：CJK08一、实验目的和意义湿式除尘器是使含尘浓度气体与液体密切接触，利用水滴和颗粒的关心国家大事碰撞及他作用捕集粉尘或使粒径增大的装置。
文丘里洗涤器是湿式除尘器的一种，属高效除尘器， 常用于高温烟气降温和除尘。
影响文丘里洗涤器性能的因素较多，为了使其在合理的操作条件下达到高除尘效率，需要通过实验研究各因素影响其性能的规律。
通过本实验：1、要进一步提高本科学生对文丘里洗涤器结构形式和除尘机理的认识； 2、学习湿式除尘器动力消耗的测定方法；3、了解湿法除尘与干法除尘在除尘性能测定中的不同实验方法；4、管道中各点流速和气体流量的测定5、文丘里除尘器的压力损失和阻力系数的测定6、文丘里除尘器的除尘效率测定7、并通过实验方案设计和实验结果分析，加强学生综合应用和创新能力的培养。
设备特点1、可测定文丘里除尘器除尘效率。
2、可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响。
3、配有微电脑粉尘浓度检测系统（能在线监测进口处与出口处含尘浓度的变化、并具有数据采集与直接打印输出功能、）。
4、装置配有微电脑风量、风压检测系统（能在线监测各段的风压、风速、风量，并具有数据采集与直接打印输出功能）。
5、数据采集直接打印输出功能、设备上已经安装微型打印机1台、 注意：（不需要另配计算机和打印机）。
6、设备带有机械自动发尘装置、发尘量可精确控制调节。
7、设备配有气尘混合系统，使风管内的粉尘分布均匀、取样检测更精确。
8、处理风量、进尘浓度等可自行调节。
9、该装置可在线数据采集、也可备用数据采集接口、设备系统还在净化设备前后配有人工采样口。
10、各传感器都经防震处理，数据都经标准仪器标定。
数据可靠稳定。
11、除雾段采用旋风分离器，所以设备还可进行旋风除尘实验，一机两用。
二、实验原理和方法文丘里洗涤器性能（处理气体流量、压力损失、除尘效率、及喉口速度、液气比、动力消耗等）与其结构形式和运行条件密切相关。

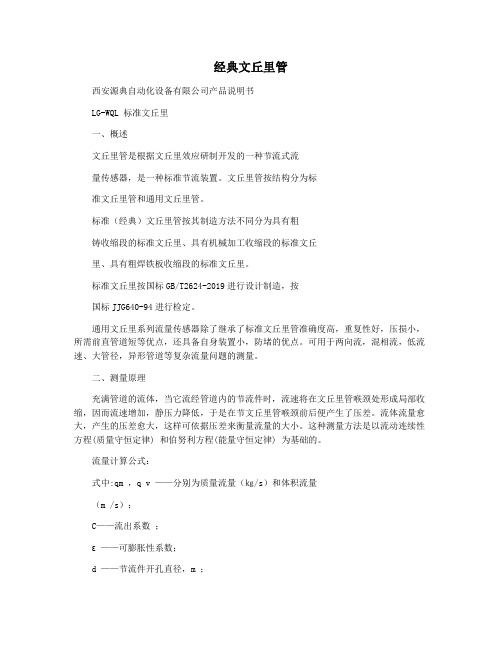

经典文丘里管西安源典自动化设备有限公司产品说明书LG-WQL 标准文丘里一、概述文丘里管是根据文丘里效应研制开发的一种节流式流量传感器，是一种标准节流装置。
文丘里管按结构分为标准文丘里管和通用文丘里管。
标准（经典）文丘里管按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。
标准文丘里按国标GB/T2624-2019进行设计制造，按国标JJG640-94进行检定。
通用文丘里系列流量传感器除了继承了标准文丘里管准确度高，重复性好，压损小，所需前直管道短等优点，还具备自身装置小，防堵的优点。
可用于两向流，混相流，低流速、大管径，异形管道等复杂流量问题的测量。
二、测量原理充满管道的流体，当它流经管道内的节流件时，流速将在文丘里管喉颈处形成局部收缩，因而流速增加，静压力降低，于是在节文丘里管喉颈前后便产生了压差。
流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。
这种测量方法是以流动连续性方程(质量守恒定律) 和伯努利方程(能量守恒定律) 为基础的。
流量计算公式：式中:qm ，q v ——分别为质量流量（㎏/s）和体积流量（m /s）；C——流出系数；ε——可膨胀性系数；d ——节流件开孔直径，m ；β——直径比，β=d/D；D ——管道内径，m ；ρ1——被测流体密度，㎏/m；Δp ——差压，Pa ； 33三、特点1.2.3.4.5.6. 标准（经典）文丘里管是按国标GB/T2624设计制造，按国标JJG640检定的标准节流装置，无需标定。
在标准节流装置中，它所要求的上、下游直管段最短，永久压力损失最小。
性能稳定、可靠性高。
计算准确、能耗小。
可用于液体、气体、蒸汽及两相流等各种脏污介质。
结构简单，易安装，维护方便。
西安源典自动化设备有限公司产品说明书 7.1. 标准文丘里本体较长大约是管径的2～5倍。
公称直径：50mm≤DN≤3000mm粗铸收缩段：100mm≤DN≤1600mm机械加工收缩段：20mm≤DN≤250mm粗焊铁板收缩段：100mm≤DN≤3000mm 四、主要技术参数2. 节流孔径比β：0.3≤β≤0.75粗铸收缩段：0.3≤β≤0.75机械加工收缩段：0.4≤β≤0.75粗焊铁板收缩段：0.4≤β≤0.73. 雷诺数范围：2×105≤ReD≤2×106粗铸收缩段：2×105≤ReD≤2×106机械加工收缩段：2×105≤ReD≤106粗焊铁板收缩段：2×105≤ReD≤2×1064.5.6.7.8. 精度等级：0.5级、1级、1.5级、2级工作压力：公称压力：PN ≤42Mpa 介质温度：-50℃≤t ≤500℃ 参照标准：GB/T2624-2019、JJG640-94及ASME PTC 19.5-2019 连接方式：法兰连接、焊接、螺纹五、结构形式及主要技术参数文丘里根据制造工艺和用途分为：标准文丘里、通用文丘里、文丘里流量管、小管径文LG-WQL-DN □ 文丘里流量计LG ——基本型号；-WQL ——文丘里流量计DN □——公称通径（㎜）例如DN200，为公称通径200㎜。
成绩南京工程学院课程设计说明书设计题目：文丘里湿式除尘器工艺设计课程名称：除尘与输灰系统及设备院（系、部）：环境工程学院专业：电力环保一．绪论........................................ - 2 -二、前言........................................ - 2 -三、设计任务.................................... - 3 -（一）主要技术参数............................ - 3 - （二）烟气量的计算............................ - 4 -四、设计原则.................................... - 5 -五、设计计算.................................... - 6 -（一）、步骤.................................. - 6 - （二）、计算.................................. - 6 -六、参考文献................................... - 11 -七、设计图纸................................... - 11 -八、设计结论................................... - 11 -一．绪论本次课程设计要求设计出一台文丘里湿式除尘器，其除尘效率要在90%以上，出口含尘浓度要低于30mg／m3，其中捕滴器为倒锥形。
此次设计要计算标态下烟气流量、工况下烟气流量、烟气含尘浓度，文丘里管与捕滴器尺寸设计，具体内容包括文丘里管尺寸、筒体直径、进气蜗壳、出口蜗壳的设计。
二、前言文丘里湿式除尘器主要由文丘里管和捕滴器组成，文丘里管实际上是整个除尘器的预处理部分。
A9
技术说明书 ＶＣ文丘里管
５ ” 文丘里管
６ ” 文丘里管
概况：
当客户需要用有限的清灰压缩气气量在滤袋中生成强大的清灰压力时，高原的文丘里管就是用于专门解决这种问题的理想装置。
高原文丘里设计特殊，安装在除尘器的花板之上，使压缩气的喷吹时能够确保整条滤袋长度得到有效清灰。
所以清灰后滤袋的全部过滤面积都能够投入使用，大大提高除尘器效率。
文丘里备有长管和短管两种尺寸。
标准文丘里管是铝材料制造的，也可按要求用不锈钢材料来制作。
适用范围：
适用于所有脉冲清灰除尘器中安装的５ ” 或６ ” 口径的滤袋。
尺寸和重量
（尺寸单位：ｍｍ）
安装高度 ‘ Ｈ ’
型号 不安装引流喷嘴 ｍｍ
型号安装高原引流喷嘴 ｍｍ
ＶＣ－５ １００ １５ ＶＣ－６
１６０
７０
产品型号及其性能
产品 型号
滤袋口径尺寸（Ｂ）
ｍｍ
ＶＣ 高度（Ｃ）
ｍｍ
文丘里上端口径
（Ａ） ｍｍ
材质
适用温度范围 ℃
重量 Ｋｇ
ＶＣ－５－Ｓ １２５ １５３ ５５ 铝板 １２００ －４０～４００ ０．１５ ＶＣ－５－Ｌ １２５ ２５１ ５５ 铝板 １２００ －４０～４００ ０．２４ ＶＣ－６－Ｓ １５０ １９０ ７５ 铝板 １２００ －４０～４００ ０．１８ ＶＣ－６－Ｌ
１５０
２９５
７５
铝板 １２００
－４０～４００
０．３２ 。
上海江科实验设备有限公司文丘里洗涤除尘器设备型号：CJK07一、实验目的和意义湿式除尘器是使含尘浓度气体与液体密切接触，利用水滴和颗粒的关心国家大事碰撞及他作用捕集粉尘或使粒径增大的装置。
文丘里洗涤器是湿式除尘器的一种，属高效除尘器，常用于高温烟气降温和除尘。
影响文丘里洗涤器性能的因素较多，为了使其在合理的操作条件下达到高除尘效率，需要通过实验研究各因素影响其性能的规律。
通过本实验：1、要进一步提高本科学生对文丘里洗涤器结构形式和除尘机理的认识；2、学习湿式除尘器动力消耗的测定方法；3、了解湿法除尘与干法除尘在除尘性能测定中的不同实验方法；4、管道中各点流速和气体流量的测定5、文丘里除尘器的压力损失和阻力系数的测定6、文丘里除尘器的除尘效率测定7、并通过实验方案设计和实验结果分析，加强学生综合应用和创新能力的培养。
设备特点1、可测定文丘里除尘器除尘效率。
2、可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响。
3、配有微电脑粉尘浓度检测系统（能在线监测进口处与出口处含尘浓度的变化、并具有数据采集与直接打印输出功能、）。
4、装置配有微电脑风量、风压检测系统（能在线监测各段的风压、风速、风量，并具有数据采集与直接打印输出功能）。
5、设备带有机械自动发尘装置、发尘量可精确控制调节。
6、设备配有气尘混合系统，使风管内的粉尘分布均匀、取样检测更精确。
7、处理风量、进尘浓度等可自行调节。
8、该装置可在线数据采集、也可备用数据采集接口、设备系统还在净化设备前后配有人工采样口。
二、实验原理和方法文丘里洗涤器性能（处理气体流量、压力损失、除尘效率、及喉口速度、液气比、动力消耗等）与其结构形式和运行条件密切相关。
本实验是在除尘器结构相识和运行条件已定的前提下，完成除尘器性能的测定。
1、处理气体量及喉口速度的测定和计算（1）处理气体量的测定和计算测定文丘里洗涤器处理气体量，应同时测出除尘器进、出口的气体流量（Q G1、Q G2）取其平均值作为除尘器的处理气体量（Q G）。
菲尼克斯文丘里阀使用说明书第一章：产品概述第二章：产品特点1.良好的密封性能：菲尼克斯文丘里阀具有双重密封结构，确保流体不泄漏，维护系统的稳定性。
2.耐腐蚀性：采用高级材料制作，可在酸碱性、高温及腐蚀性介质下正常工作。
3.操作方便：采用手动和自动控制方式，灵活易用。
4.可靠性高：经过严格测试和质量控制，确保产品的可靠性和稳定性。
第三章：产品结构和组成部分1.阀体：负责容纳介质和起到连接作用。
2.阀盖：与阀体连接，起到密封作用。
3.阀芯：控制介质流动的关键零件。
4.操作杆：用于手动操作阀门。
5.传动设备：用于自动控制阀门。
第四章：安装与调试1.安装前，先检查阀门的密封性能和材料是否符合要求。
2.在安装过程中，应注意阀门的方向，确保介质流动方向与阀门设计一致。
3.安装完成后，进行调试，确保阀门的开启和关闭动作正常，并进行泄漏测试。
第五章：使用与维护1.使用前，应确保阀门的操作手柄处于自由状态，不得有卡阻。
2.操作时，应轻力操作，避免过度力量导致零件损坏。
3.定期检查阀门的密封性能，并清除阀门内的杂质和沉积物。
4.在长时间关闭的情况下，应定期开启阀门，防止阀座和阀盖粘合。
第六章：故障排除与维修1.无法开启：检查操作杆是否卡死，如有问题，进行维修或更换。
2.泄漏现象：检查阀门的密封部位，如壳体、盖板和阀芯是否磨损或老化，如有问题，进行维修或更换。
3.操作不灵活：检查操作杆和传动设备是否受损，如有问题，进行维修或更换。
第七章：注意事项1.使用前，应详细阅读说明书，了解产品性能和安装要求。
2.在使用过程中，应遵守相关操作规范和安全措施。
3.如需更换部件，应选择原厂配件，避免使用劣质产品。
4.在维护和修理过程中，一定要切断阀门与介质间的连接，避免危险。
第八章：常见问题解答1.为什么无法正常开启？答：可能是操作杆卡死或传动设备故障导致，需进行维修或更换。
2.如何保持阀门的密封性能？答：定期检查阀门的密封部位，清除杂质和沉积物，并保持阀座和阀盖的平整度。
上海江科实验设备有限公司文丘里洗涤除尘器设备型号：CJK07一、实验目的和意义湿式除尘器是使含尘浓度气体与液体密切接触，利用水滴和颗粒的关心国家大事碰撞及他作用捕集粉尘或使粒径增大的装置。
文丘里洗涤器是湿式除尘器的一种，属高效除尘器，常用于高温烟气降温和除尘。
影响文丘里洗涤器性能的因素较多，为了使其在合理的操作条件下达到高除尘效率，需要通过实验研究各因素影响其性能的规律。
通过本实验：1、要进一步提高本科学生对文丘里洗涤器结构形式和除尘机理的认识；2、学习湿式除尘器动力消耗的测定方法；3、了解湿法除尘与干法除尘在除尘性能测定中的不同实验方法；4、管道中各点流速和气体流量的测定5、文丘里除尘器的压力损失和阻力系数的测定6、文丘里除尘器的除尘效率测定7、并通过实验方案设计和实验结果分析，加强学生综合应用和创新能力的培养。
设备特点1、可测定文丘里除尘器除尘效率。
2、可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响。
3、配有微电脑粉尘浓度检测系统（能在线监测进口处与出口处含尘浓度的变化、并具有数据采集与直接打印输出功能、）。
4、装置配有微电脑风量、风压检测系统（能在线监测各段的风压、风速、风量，并具有数据采集与直接打印输出功能）。
5、设备带有机械自动发尘装置、发尘量可精确控制调节。
6、设备配有气尘混合系统，使风管内的粉尘分布均匀、取样检测更精确。
7、处理风量、进尘浓度等可自行调节。
8、该装置可在线数据采集、也可备用数据采集接口、设备系统还在净化设备前后配有人工采样口。
二、实验原理和方法文丘里洗涤器性能（处理气体流量、压力损失、除尘效率、及喉口速度、液气比、动力消耗等）与其结构形式和运行条件密切相关。
本实验是在除尘器结构相识和运行条件已定的前提下，完成除尘器性能的测定。
1、处理气体量及喉口速度的测定和计算（1）处理气体量的测定和计算测定文丘里洗涤器处理气体量，应同时测出除尘器进、出口的气体流量（Q G1、Q G2）取其平均值作为除尘器的处理气体量（Q G）。
目录1 概述2 产品结构与测量原理2．1 产品结构2．2 测量原理3 产品技术性能4 产品型式规格4．1 通径规格4．2 取压型式4．3 产品材质5 流量测量系统的配置5．1 流量测量系统的组成5．2 流量测量系统的配置6 流量计的标（检）定6．1 流量计的出厂标定6．2 标定方法6．3 标定用设备的不确定度要求6．4 实标流出系数及其不确定度计算方法7 产品的使用安装要求7．1 内文丘里管流量计使用的一般性要求7．2 内文丘里管的安装要求7．3 差压信号管路的敷设与安装要求7．4 使用维护与检定、校准要求8 用户测量系统的流量调试与流量在线实时修正方法8．1 流量计算基本公式8．2 流量调试计算方法8．3 流量在线实时修正方法8．4 流体密度8．5 可膨胀性系数计算方法8．6 标准状态体积流量的换算方法9 用户流量测量不确定度的评估方法10 产品选型订货须知附录1：差压信号管路的敷设及其安装原则2：NV2118内文丘里管流量计产品订货咨询单NV2118SMNV2118内文丘里管流量计使用说明书1 概述NV2118内文丘里管流量计是以内文丘里管为节流件的新型差压式流量测量仪表。
内文丘里管是基于传统文丘里管测量原理并对传统文丘里管结构作了质的变革而集经典文丘里管、环形孔板和耐磨孔板、锥形入口孔板优点为一体的新一代异型文丘里管，它的计量特性与使用性能优于标准孔板、喷嘴和经典文丘里管，可用于测量各种液体、气体和蒸汽，特别适用于测量其它型式计量仪表难以测量的各种煤气、非洁净天然气、高含湿气体以及其它各种脏污流体，在大多数的工业测量场合，都可成为取代传统孔板、喷嘴、经典文丘里管的理想换代产品。
2 产品结构与测量原理2．1 产品结构内文丘里管由一圆形测量管1和置于测量管内并与测量管内圆同轴的特型芯体2所构成（参见图1内文丘里管结构示意图和图2特型芯体结构示意图）。
特型芯体是一几何旋转体，律—伯努利方程和流动连续性方程为基础的流体测量方法。
根据差压式流量计这一基本测量原理，充满管道的流体流经内文丘里管时，流体在节流部位造成局部收缩，从而使流速增加，静压力下降，在节流件前后产生静压力差（简称差压），流体的流速越大，形成的差压也越大，流体流经内文丘里管的流动与节流过程同流经经典文丘里管时相似，通过测量差压，便可得知流体流过内文丘里管流量的大小。
3 产品技术性能流出系数不确定度：±0.5%（测量范围度10︰1）可膨胀系数不确定度：符合GB/T2624-93测量范围度：10︰1，还可以更宽流出系数稳定性：在现有各类差压流量计中，稳定性最好压力损失：测量差压的1/5（约为孔板压损的1/3）左右。
安装直管段长度要求：与经典文丘里管相当或更短些，一般上游3D,下游1D.适测介质范围：可测各种液体、气体和蒸汽，包括各种煤气、非洁净天然气、高含湿气体以及含有较多气泡或一定量固体颗粒的脏污流体。
还可以测强腐蚀性流体。
适用雷诺数范围：Re D≥4×103适用雷诺数下限还可以更低，此时其流出系数的不确定度要相对大些。
适用管道通径范围：25mm～1500mm（根据用户需要也可以提供通径小于25mm和大于1500mm的产品）。
4 产品型式规格4.1 产品规格按测量管通径制成DN25mm~DN1500mm系列产品：25、（40）、50、80、100、150、200、（250）、300、（350）、400、500、600、（700）、800、（900）、1000、（1100）、1200、1400、1500测量管两端与用户工艺管道的连接采用国家标准法兰，应用户要求也可以采用化工标准法兰，并可以提供焊接或其它连接形式的产品。
芯体结构形式，采用图2-1型或图2-2型，根据测量条件与测量要求由设计确定。
4．2 取压型式按差压的取压方式，NV2118内文丘里管流量计分普通取压和远传法兰取压两种类型。
远传法兰取压用于不适宜采用导压管导压的测量场合，如测量重油等高粘度或其它特别容易堵塞取压通道的脏污流体。
4．3 产品的材质芯体、支承环的材质为1Cr18Ni9Ti或为碳钢化学镀镍表面处理，也可以采用用户指定的其它材质；取压口接头的材质为1Cr18Ni9Ti或1Cr13。
以上材质均由用户选订。
凡用于强腐蚀介质的产品，其所用材质均需与用户协商确定。
5 流量测量系统的配置5．1 流量测量系统的组成由NV2118流量计组成的典型流量测量系统应包括以下几部分（参见图3测量系统示意图）：图3① NV2118内文丘里管② 差压变送器、差压信号管路及附件③ 压力、温度传感器④ 智能流量（或流量、能量）显示、积算仪或流量计算机如上序号②、③、④可以由我公司代为成套配置，也可由用户自行配置。
5．2 流量测量系统的配置① NV2118内文丘里管，每台产品的结构参数均根据用户提供的使用条件及测量范围具体设计，同一规格的产品对不同的测量条件不一定具有通用性。
② 差压变送器的类型（普通取压或远传取压）按取压方式确定，差压变送器的规格，其上限量程对应于内文丘里管随机文件计算单给出的现场使用最大流量所对应的最大差压 ΔPmax 选取，所选的测量范围上限应稍高于ΔPmax 并接近ΔPmax 的相当档次产品。
差压变送器的精度，应根据使用条件和测量系统对流量不确定度的要求合理选取。
差压信号管路的导压管及所配置的附件，应根据测量条件参照差压式流量计检定规程JJG640-94附录1“差压信号管路的敷设方法及其安装原则”合理配置。
③ 压力、温度传感器的规格，按测量工况合理配置，当测量系统对流量的测量并无压力、温度补偿修正要求时，压力、温度传感器可以不配。
④ 流量显示积算仪，其功能应满足测量条件与测量系统对流量的测量、显示及信号远传要求，合理选型配置。
6 流量计的标（检）定6．1 流量计的出厂标定如果用户对流量计并无特殊标定要求，每台流量计在出厂前，都在水标定装置上对流出系数C 进行实流标定，并开具标定证书。
产品用于测量气体或蒸气时，可膨胀性系数ε采用计算值（可膨胀系数无法单独进行标定）。
应订货者的要求，也可以用气体对产品的流出系数与可膨胀性系数的乘积εC 一并进行标定，并开具标定证书。
内文丘里管流量计出厂前的标定并不是必须进行的,当使用者的测量现场具有标定手段或者经使用者确认采用制造厂提供的经验数据就可以满足测量要求而不需单独进行标定时,出厂前的标定也可以免做。
6．2标定方法流量计的出厂标定与使用过程中的检定，均采用“JJG640-94差压式流量计检定规程”中的系数检定法。
流出系数的标定流量范围，一般应将实际使用的流量测量范围覆盖，当受标定设备能力所限不能满足上述覆盖要求时，其标定的上限应不小于2×105。
当标定用介质的运动粘度同实际使用工况下介质的运动粘度不同时，应按等雷诺数原则，对标定用的流量范围进行换算。
换算用公式如下：g b vg vb q q νν⨯=式中：q vb 、q vg ——分别为标定用介质和使用工况实测介质的体积流量m 3/h νb 、νg ——分别为标定用介质和实测介质的运动粘度m 2/s6．3标定用设备的不确定度要求标准流量装置：︱Es ︱≤0.1%差压变送器：︱E △p ︱≤0.1%满量程温度计:0—50℃标准水银温度计,分度值为0.1℃电流表:±0.2%记时器:分度值0.1秒差压变送器的量程配置,应保证各流量检定点实际使用差压值的不确定度不大于0.2%，允许使用差压变送器检定证书给出的校正曲线（值）核定差压值的不确定度。
流出系数的标定允许使用标准表法，标准表的不确定度应优于0.2%。
6．4 实标流出系数及其不确定度的计算方法6．4．1 检定点的流出系数用水标定时，每个流量检定点的流出系数Ci 用公式（1）计算，用气体标定时，每个检定点的（εC ）i 用公式（2）计算。
1/214224ρβπβP D q C v i ∆-= (1)1/214224ρβπβεP D q C v i ∆-=）（ (2)公式（1）、（2）中q v 是标定时各流量检定点的标准体积流量值。
6．4．2 流量计的实际流出系数，取实际检定范围内全部检定点中的最大流出系数C imax 和最小流出系数C imin 的平均值，按公式（3）计算。
()min max 21i i C C C +=………………………………………………（3） 6．4．3 实标流出系数的不确定度 实标流出系数的不确定度CC δ按公式（4）计算。
2/12222214141⎪⎭⎫ ⎝⎛++++±=∆ρδE E E E E C C P s l r (4)公式（4）中：E r —测量重复性，取标定范围内全部检定点中E r 的最大值E l —检定范围内流出系数的线性度，按公式（5）计算E S —标准流量装置不确定度E Δp —差压测量不确定度E ρ1—检定用流体密度不确定度，在实验室用水检定时，E ρ1可以忽略不计minmax min max 1i i i i C C C C E +-=……………………………………（5） 在标定证书中，可以只给各标定点的雷诺数R eD 及其对应的流出系数值而不做线性度及标定流出系数的计算。
用气体进行标定时，标定证书只需给出各标定点的雷诺数R eD 、、△P/P 1值及其对应的εC 值，且不做εC 不确定度的计算。
7 产品的使用安装要求7．1 内文丘里管流量计使用的一般性要求7．1．1本流量计只适用于测量圆形横截面管道内的流体，且流体必须充满测量管道。
7．1．2本流量计只适用于测量处于亚音速流动的流体。
7．1．3本流量计不适用于脉动流的测量。
7．1．4如果实际安装条件不能满足本说明书8.2的有关要求时，使用者则应参照GB/T2624-93合理引入附加测量不确定度。
7．1．5出于对用户的负责，如用户拟将原订货流量计用于超出原订货要求的使用条件与测量范围时，请事先向我公司进行咨询。
7．1．6安装使用本流量计的人员应熟悉本说明书的内容并应受过有关差压式流量计使用方面的专业的技术培训。
7．2内文丘里管的安装要求7．2．1内文丘里管的自身特性决定了安装直管段的要求，可以低于经典文丘里管所要求的直管段长度要求，通常应保证上游不小于3D，下游不小于1D，具体视管路状况而定。
7．2．2法兰连接处密封垫圈压紧后不能突入管内。
7．2．3系统中用于调节流量的阀门应装于内文丘里管的下游。
7．2．4用于测量焦炉煤气或其他有特殊保温要求的流体时，内文丘里管（包括取压接头）及管道连接法兰处应加装保温设施。
7．2．5与内文丘里管相连接的管道，在入口法兰上游2D长度范围内，用目测法检查，管道内径应呈圆筒形，且任一直径测量值与直径平均值之差应不超过直径平均值的2%。
