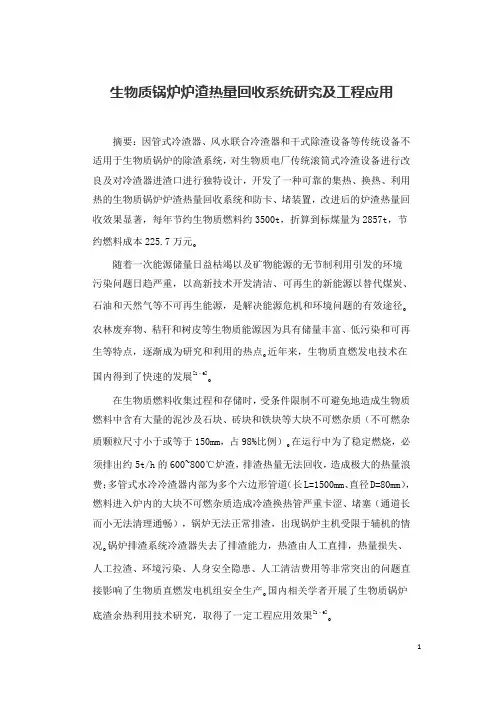

生物质锅炉炉渣热量回收系统研究及工程应用摘要：因管式冷渣器、风水联合冷渣器和干式除渣设备等传统设备不适用于生物质锅炉的除渣系统，对生物质电厂传统滚筒式冷渣设备进行改良及对冷渣器进渣口进行独特设计，开发了一种可靠的集热、换热、利用热的生物质锅炉炉渣热量回收系统和防卡、堵装置，改进后的炉渣热量回收效果显著，每年节约生物质燃料约3500t，折算到标煤量为2857t，节约燃料成本225.7万元｡随着一次能源储量日益枯竭以及矿物能源的无节制利用引发的环境污染问题日趋严重，以高新技术开发清洁、可再生的新能源以替代煤炭、石油和天然气等不可再生能源，是解决能源危机和环境问题的有效途径｡农林废弃物、秸秆和树皮等生物质能源因为具有储量丰富、低污染和可再生等特点，逐渐成为研究和利用的热点｡近年来，生物质直燃发电技术在国内得到了快速的发展[1–6]｡在生物质燃料收集过程和存储时，受条件限制不可避免地造成生物质燃料中含有大量的泥沙及石块、砖块和铁块等大块不可燃杂质（不可燃杂质颗粒尺寸小于或等于150mm，占98%比例）｡在运行中为了稳定燃烧，必须排出约5t/h的600~800℃炉渣，排渣热量无法回收，造成极大的热量浪费；多管式水冷冷渣器内部为多个六边形管道（长L=1500mm、直径D=80mm），燃料进入炉内的大块不可燃杂质造成冷渣换热管严重卡涩、堵塞（通道长而小无法清理通畅），锅炉无法正常排渣，出现锅炉主机受限于辅机的情况｡锅炉排渣系统冷渣器失去了排渣能力，热渣由人工直排，热量损失、人工拉渣、环境污染、人身安全隐患、人工清洁费用等非常突出的问题直接影响了生物质直燃发电机组安全生产｡国内相关学者开展了生物质锅炉底渣余热利用技术研究，取得了一定工程应用效果[1–6]｡相关研究表明，管式冷渣器、风水联合冷渣器和干式除渣设备等传统设备均不适用于生物质锅炉的除渣系统，由于无适用的冷渣设备，国内已投产的生物质电厂锅炉除渣均采用热渣直排到炉底地面上，经人工淋水冷却后，利用斗车进行人工拉渣｡采用人工直排锅炉高温热渣，热量损失大，还极易造成排渣人员的高温烫伤，存在极大的安全隐患｡为此，对广东某生物质电厂开展了炉渣热量回收系统的分析与研究，为同类型电厂的炉渣热量利用及其排渣难题提供了重要的技术手段｡1设备概况广东某生物质电厂为2×50MW纯烧生物质发电机组，1号、2号HX220-9.8-IV1型锅炉为高温、高压、单汽包、汽水自然循环、平衡通风锅炉，华西能源工业股份有限公司生产，露天布置；锅炉采用循环流化床燃烧技术，设计燃料为桉树皮、叶、根、枝，木材边角料，甘蔗叶、渣，其他的农林废弃物；循环物料分离采用绝热式旋风分离器｡锅炉主要参数见表1｡锅炉采用固定式排渣，设计底渣占总灰量比例的5%，风室底部布置有2根直径为273mm的排渣管及2台多管式水冷冷渣器（单台冷渣4t/h），冷却水取自凝结水，经冷渣器换热后升压回到凝结水；前墙水冷壁靠布风板的根部布置了2根直径为219mm的紧急人工排渣管[7–8]｡2炉渣热量回收系统研究2.1生物质燃料排渣堵塞原因分析生物质燃料中大量的泥沙及石块、砖块和铁块等大块不可燃杂质进入炉膛被加热至600~800℃，在布风板排渣动力下排至冷渣器；多管式水冷冷渣器内部为六边形管道，容易造成大块杂物严重卡涩、堵塞，从而失去排渣能力，运行中需要人工进行热渣直排｡生物质燃料在收储运过程中携带部分大颗粒不可燃杂质（石头、铁块等），在燃料预处理过程中无法根除，大颗粒不可燃杂质随燃料输送系统进入锅炉，最终造成排渣堵卡｡2.2技术改造措施目前国内已投产生物质电厂锅炉除渣均采用热渣人工直排，热量损失大，还极易造成排渣人员高温烫伤，安全隐患大｡为此，本文从锅炉炉渣热量回收系统、冷渣器设计、防堵装置设计、热量回收系统设计、自动控制系统设计等5个方面进行了相关探讨，提出整改措施｡2.2.1生物质锅炉炉渣热量回收系统提出采用一种可靠的集热、换热、利用热的生物质锅炉炉渣热量回收系统进行防卡、堵，具体装置如图1所示｡热量回收系统具体功能如下：a）集热设备采用一种内部空间大冷渣器，不堵塞，能可靠、稳定地长期使炉渣通过冷渣器，不用外排渣而损失热量；b）换热设备为一种高效换热冷渣器，主要功能是热量交换；c）利用废渣的热量来加热凝结水并送至热力系统的除氧器；d）小于或等于150mm（约占98%）的颗粒能通过防卡、堵装置，前置过滤装置能过滤拦截大于150mm的大块杂质、大片状铁板、长条状铁棒；e）全自动控制系统可自动调节出渣量及冷却水出水温度；f）扬尘引入锅炉省煤器，系统密封｡2.2.2冷渣器的设计滚筒式冷渣器的滚筒直径为1.65m，内部空间大，大块渣块、石块及其他不可燃杂质进入冷渣器后，不会造成冷渣器内部堵塞｡冷渣器进渣管采用特殊结构设计，如图2所示，可避免由于大块石块在冷渣器进渣管造成卡涩，最大允许入料粒度可达150mm｡由于生物质燃料收集过程中不可避免夹杂少量石块及其他不可燃杂质，滚筒冷渣器可彻底解决由于大块石块及不可燃杂质造成冷渣器堵塞无法排渣的问题，满足锅炉正常排渣的需求｡受电厂锅炉0m空间位置限制，采用了膜式水冷滚筒冷渣器，其内部为分仓结构设计，大大减小了冷渣器体积，保证了足够的安装空间的同时，增大了换热面积，在减小冷渣器体积及确保冷渣器出力的同时，可保证排渣温度在80℃左右[9–10]｡冷渣器增加负压风吸尘管，负压风管连接在锅炉空气预热器与省煤器之间，使冷渣器内部形成微负压，确保内部粉尘不外扬｡电厂锅炉排渣量约为4t/h，为满足锅炉正常排渣的要求，改造后的滚筒冷渣器设计出力为6t/h，每台锅炉配2台冷渣器，确保在一台冷渣器发生故障时，另外一台冷渣器依然可以满足锅炉排渣的正常需求｡开发了一种布风板排渣防堵装置，如图3所示，解决布风板排渣口堵塞、锅炉无法排渣、主机安全运行受限于辅机的问题｡2.2.3冷渣器进、出口增加事故排渣旁路为保证冷渣器故障时锅炉正常排渣的需求，在冷渣器进渣管上增加事故排渣旁路，当冷渣器发生故障时，由事故排渣管排放热渣｡为了保证冷渣器下游输渣设备故障时不影响锅炉正常排渣，在冷渣器出口增设事故排渣旁路，当下游设备故障时，可由冷渣器出口事故排渣旁路排冷渣｡2.2.4热量回收系统设计热量回收系统如图4所示｡热量回收系统设计成将炉渣热量重新回收至热量系统，提高了能源利用效率｡重新设计热量回收路径：凝结水（除盐水）经换热升温后直接回收到热力系统（除氧器）｡2.2.5自动控制系统的设计水温、渣量自动调节控制系统的开发，实现了系统冷却水温度与渣量的自动协调，提高了自动化水平；排渣系统设计远方控制，根据进渣量、出渣温度、回收水温全自动调节，保证回收水温达到80℃，降低发电成本｡2.2.5.1冷渣器的联锁保护联锁保护未投入运行的情况下，可手动启、停操作冷渣器｡冷渣器（A 或B）允许启动条件：冷渣器母管水压正常大于0.5MPa（正常工作水压范围为0.6~0.8MPa）；冷渣器冷却水流量正常大于3t/h；链斗输送机已启动；斗式提升机已启动｡冷渣器（A或B）跳闸的条件（只要有1个条件成立）：链斗输送机跳闸；斗式提升机跳闸；冷渣器启动后20s判断冷却水流量异常（小于2t/h）；冷渣器回水温度大于90℃｡2.2.5.2冷渣器排渣门的控制联锁保护未投入运行的情况下，可手动启、停操作冷渣器排渣门｡联锁投入情况下，冷渣器排渣门打开的允许条件是对应冷渣器在运行；冷渣器排渣门联锁关闭的条件是对应冷渣器停止，延时20s关闭｡2.2.5.3链斗输送机的控制联锁保护未投入运行的情况下，可手动启、停操作链斗输送机｡联锁投入情况下，跳闸条件是斗式提升机跳闸或链斗输送机自身保护动作（发故障信号）；启动条件是斗式提升机在运行｡2.2.5.4斗式提升机的控制斗式提升机的跳闸条件是斗式提升机断链｡3工程应用效果分析本文对生物质锅炉炉渣热量回收热力系统进行了研究，通过对传统滚筒式冷渣设备进行改良及对冷渣器进渣口进行独特设计，开发应用了可通过大块杂质的膜式壁滚筒冷渣器，技术独特，全自动运行｡经过近5年的运行，技术条件满足了锅炉全负荷范围内排渣需求，100%回收排渣的热量到热力系统（向除氧器提供约10t/h温度大于80℃的热水），取得了很好的应用效果，节约标煤量2857t，按标煤单价0.079万元/t计算，可节约燃料成本225.7万元｡显然，炉渣热量回收效果显著，每年节约生物质燃料约3500t｡锅炉炉渣热量回收系统的应用大大提高了机组运行的安全性、经济性，解决了生物质直燃发电的排渣热损失及排渣的难题｡4结论本文针对生物质锅炉炉渣热量回收进行了研究，提出了一种新的热量回收系统，主要结论如下：a）采用凝结水作为冷渣器的冷却介质，在冷却高温炉渣的同时将热量回收至热力系统；b）膜式滚筒冷渣器内部采用分仓结构设计，内设导流肋片，冷却受热面采用膜式壁设计，最大限度的减小了冷渣器体积、增加了换热面积，显著提高了换热效果；c）生物质锅炉整个炉渣热量回收系统根据进渣量和出渣温度，实现了冷却水自动调节；d）在冷渣器进渣管采用特殊结构设计，避免由于大块石块在冷渣器进渣管造成卡涩，可实现最大允许入料粒度达150mm｡生物质锅炉炉渣热量回收系统的应用，对于其他生物质电厂具有很好的借鉴意义，具有十分重要的工程应用价值｡参考文献：[1]陈永亮.480t/hCFB锅炉冷渣系统改造研究[J].发电技术，2015（8）：49-50.[2]苏银皎，苏铁熊，李永茂，等.CFB机组底渣余热回收方案的分析比较[J].热能动力工程，2016，31（1）：76-80.[3]方顺利，蒙毅，杨忠灿，等.乌拉盖褐煤半焦燃烧特性试验研究[J].热力发电，2017（1）：56-61.[4]李德波，徐齐胜，岑可法.大型电站锅炉数值模拟技术工程应用进展与展望[J].广东电力，2013，26（11）：54–63.[5]肖志前，宋杰，宋景慧.生物质锅炉混煤掺烧对锅炉经济性及稳定性的影响[J].广东电力，2015，28（7）：10-16.[6]李莉，宋景慧，李方勇，等.桉树类生物质燃烧飞灰可燃物含量分析方法研究[J].广东电力，2015，35（2）：160-165.[7]费芳芳，毕武林.生物质直燃发电锅炉NOx排放特性与调整试验[J].广东电力，2015，28（8）：15-18.[8]王波，王夕晨，袁益超，等.高炉炉渣余热回收技术的研究进展[J].热能动力工程，2014，29（2）：113-120.[9]沈亚洲，付忠广，石黎，等.当量比对干式低排放燃烧室燃烧及NOx 生成影响的数值研究[J].热力发电，2017（7）：46-53.[10]许华，张华伦，王仕能，等.干、湿式除渣系统对锅炉效率影响的研究[J].中国电力，2013，46（6）：1-4.。

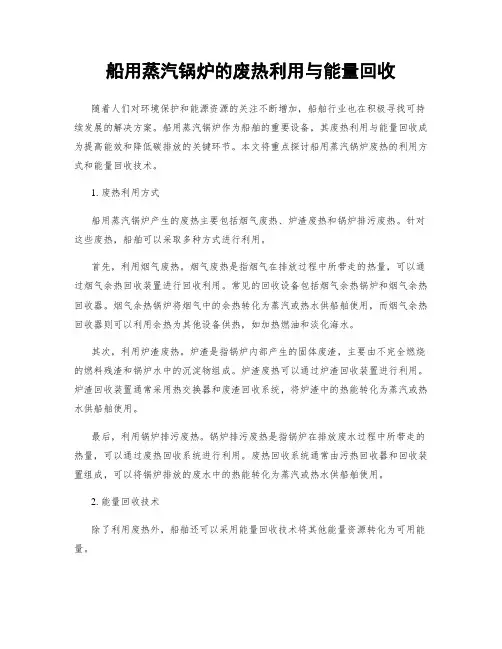

船用蒸汽锅炉的废热利用与能量回收随着人们对环境保护和能源资源的关注不断增加，船舶行业也在积极寻找可持续发展的解决方案。

船用蒸汽锅炉作为船舶的重要设备，其废热利用与能量回收成为提高能效和降低碳排放的关键环节。

本文将重点探讨船用蒸汽锅炉废热的利用方式和能量回收技术。

1. 废热利用方式船用蒸汽锅炉产生的废热主要包括烟气废热、炉渣废热和锅炉排污废热。

针对这些废热，船舶可以采取多种方式进行利用。

首先，利用烟气废热。

烟气废热是指烟气在排放过程中所带走的热量，可以通过烟气余热回收装置进行回收利用。

常见的回收设备包括烟气余热锅炉和烟气余热回收器。

烟气余热锅炉将烟气中的余热转化为蒸汽或热水供船舶使用，而烟气余热回收器则可以利用余热为其他设备供热，如加热燃油和淡化海水。

其次，利用炉渣废热。

炉渣是指锅炉内部产生的固体废渣，主要由不完全燃烧的燃料残渣和锅炉水中的沉淀物组成。

炉渣废热可以通过炉渣回收装置进行利用。

炉渣回收装置通常采用热交换器和废渣回收系统，将炉渣中的热能转化为蒸汽或热水供船舶使用。

最后，利用锅炉排污废热。

锅炉排污废热是指锅炉在排放废水过程中所带走的热量，可以通过废热回收系统进行利用。

废热回收系统通常由污热回收器和回收装置组成，可以将锅炉排放的废水中的热能转化为蒸汽或热水供船舶使用。

2. 能量回收技术除了利用废热外，船舶还可以采用能量回收技术将其他能量资源转化为可用能量。

首先，采用废热蒸发技术。

废热蒸发技术是利用排烟气中高温废热蒸发锅炉中的污水回收蒸汽。

通过高温废热的传递，将废水中的水分蒸发出来，形成高压蒸汽供船舶使用，从而实现能源的回收和利用。

其次，利用余热发电技术。

余热发电技术是指利用排放过程中所带走的废热驱动发电设备产生电能。

这种技术通过蒸汽轮机和发电机组的协同工作，将废热转化为电能，减少对外部电源的依赖。

最后，采用废热再生技术。

废热再生技术是将废热通过热交换器回收，再利用于锅炉燃烧过程中，提高锅炉燃烧效率和能量利用率。

高炉炉渣余热回收利用
标签:高炉渣余热回收
高炉炉渣出炉温度约为1450℃左右，通常是断续出渣，所以其热能的回收利用存在很大的难度，常见的高炉水淬处理后的只能回收炉渣10%的热量，其余90%的热量只能白白浪费。

目前，在国内外对高炉渣进行干式粒化处理的研究已进入中试阶段，效果较好，其方式分为普通式和流化床式两类。

1、普通式余热回收。

该法是先将液态高炉渣倒入一倾斜的渣沟里，液渣在渣沟末端流出时与下部出来的高速空气流接触，渣温从1550℃降到1000℃并被粒化后进入热交换器，然后在热交换器内渣冷却到300℃，热量得到回收。

该法可以回收热量40% -45%。

但相对流化床式还是偏低，且处理后渣粒度不均匀。

2、流化床式热回收。

流化床是利用空气作为流化气体，在处理过程中，钢渣颗粒与流化气体接触充分，接触面积增大，所以热交换比较充分，渣热回收率大大提高。

流化床式回收法有常规干式粒化法和熔融高炉渣粒化法两类，其中后者较为成熟，回收率可达70%。

其核心设备是熔融高炉渣粒化设备，回收热过程是：1）液态高炉渣粒从罩杯中甩出，通过与下部流化床上来的空气和水冷壁间的换热，完成回收约14%热量；2）高炉渣进而打在容器内壁，与水冷壁进行热交换，完成回收约23%热量；3）内壁反弹回来的高炉渣粒进入到一级流化床内，并与通过流化床
的空气和位于床层内的换热管间热交换冷却，完成回收约43%热量；4）一级流化床受热快速膨胀，热渣进入到二级流化床，节能型热交换，完成回收约20%热量。

该法日处理渣约7700t,过程中完全无水参与，节约了水资源，且渣粒均匀（小于2mm）,适宜制造水泥。

熔融高炉渣粒化法处理高炉渣，可以实现环保和热能的双赢，值得大力推广。

科技成果——高炉冲渣水直接换热回收余热技术适用范围钢铁行业冶金行业炼铁、炼铜等生产过程高炉冲渣水余热回收利用行业现状高炉炼铁熔渣经水淬后产生大量60-90℃的冲渣水，其中含有大量悬浮固体颗粒和纤维。

目前，我国高炉冲渣水余热主要采用过滤直接供暖及过滤换热供暖方式进行利用，但存在容易在管道或换热设备内发生淤积堵塞、过滤反冲频繁取热量少、产生次生污染等问题，无法长时间使用，因此多年来冲渣水余热未得到全面有效利用。

按照我国钢铁生产产量8亿t，按350kg渣比计算，由冲渣水带走的高炉渣的物理热量约占炼铁能耗的8%左右，能源浪费巨大。

该技术自2013年推广至今，已实施26座高炉，总供暖面积达1400多万平米，实现节能量20万tce/a，CO2减排约52万t/a。

成果简介1、技术原理高炉炼铁冲渣水含有大量60-90℃低品位热量，该技术采用专用冲渣水换热器，无需过滤直接进入换热器与采暖水换热，加热采暖水，用于采暖或发电，从而减少燃煤消耗并减少污染物的排放，达到节能减排的目的。

冷却后的冲渣水继续循环冲渣，对于带有冷却塔的因巴等冲渣工艺，可以关闭冷却塔进一步节约电能消耗；而对于没有冷却塔的冲渣工艺，冲渣水降温后减少了冲渣水蒸发量，进一步减少水消耗。

采用该技术，无需过滤，工艺流程短，运行及维护成本低，取热过程仅仅取走渣水热量，不影响高炉正常运行，无次生污染，整体运行可靠，适宜于长周期运行。

2、关键技术（1）直接换热技术。

开发了专用冲渣水换热器，解决了纤维钩挂堵塞和颗粒物淤积堵塞问题，冲渣水无需过滤即可直接进入换热器与采暖水进行换热。

（2）抗磨损技术。

冲渣水含有大量固体颗粒物，不仅容易淤积堵塞，而且极易磨损，该技术通过板型、材质、结构、流速等方面的控制解决了磨损问题。

（3）自动运行控制技术。

根据高炉规模和冲渣工艺的不同特点，研发了系列工艺流程与之配套，大型高炉两侧冲渣的切换技术以及可靠的直接换热技术保证了自动运行的可实施性。

炉渣的回收与综合利用分析姓名：杜国震学号： 08L0101203 学院：理工学院专业：化学工程与工艺班级：化工L082 指导教师：刘老师2011--11--13炉渣的的回收与再利用分析摘要：许多炉渣都是完全燃烧的灰烬与不完全燃烧的煤块组成的混合物。

它既不能用作燃料，也不能用作水泥的填料。

造成环境的污染和浪费。

选矿工艺将这部分分成可燃的炉渣与不可燃的炉渣，不论可燃与不可燃的都将能回收与再利用是我的文章要论述的内容。

关键字：炉渣回收再利用1.炉渣的产生及现状。

工业生产中的炉渣一般不经过煤洗的原煤直接作燃料产生，也有经过洗过的灰分较高的中煤。

这样除了造成严重的空气和粉尘污染外，大量的煤渣也造成了，环境的污染和煤矿资源的浪费，产生了固体废弃物。

有来自中国矿业大学学报，报道每一百万吨燃烧，有超过二十万吨的炉渣，由于燃烧不完全煤渣中含有一定的可燃物质。

如果不经过回收再利用而是当做废渣堆弃或是填充低地，就造成里环境的严重污染和资源的巨大浪费，因此回收与利用部分炉渣也就成了挖掘潜能措施，同时也成为了保护环境的有效手段。

同时，也带来了一样的经济效益。

可见回收与再次利用燃烧不完全的煤渣的意义与重要性。

不单单是环境的要求也是保护资源的迫切要求。

就我国煤炭工业来说，由于国内的洗选能力与技术不足，不得不烧原煤的现状真是个遗憾。

2.炉渣的成分及用途炉渣又称为熔渣。

根据冶金过程的不同，炉渣可分为熔炼渣，精炼渣，混合渣。

根据炉渣性质又分为碱性渣，酸性渣和中性渣。

许多炉渣有重要的作用，如高炉渣可做水泥的原料，高磷渣可做肥料，含有钒，钛的炉渣可作为提取钒，钛的原料。

还有些炉渣可以制炉渣水泥，炉渣砖，炉渣玻璃等。

煤在锅炉燃烧室里的熔融物，由煤灰组成，可以作为砖，瓦的原料。

3.高炉渣的产生及回收与利用高炉渣是冶炼生铁时从高炉中排除的废物，当炉温达到1400—1600时，炉料熔融，矿石中的脉石，焦炭中的煤灰和助溶剂和其他不能进入生铁中的杂质形成以硅酸盐，铝酸盐为主的浮在铁水上面的熔渣，高炉渣的主要成分有氧化钙，二氧化硅，氧化铝。

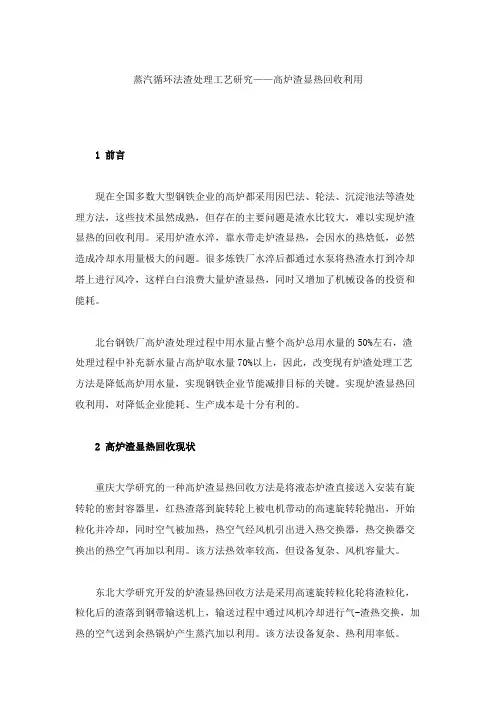

蒸汽循环法渣处理工艺研究——高炉渣显热回收利用1 前言现在全国多数大型钢铁企业的高炉都采用因巴法、轮法、沉淀池法等渣处理方法，这些技术虽然成熟，但存在的主要问题是渣水比较大，难以实现炉渣显热的回收利用。

采用炉渣水淬，靠水带走炉渣显热，会因水的热焓低，必然造成冷却水用量极大的问题。

很多炼铁厂水淬后都通过水泵将热渣水打到冷却塔上进行风冷，这样白白浪费大量炉渣显热，同时又增加了机械设备的投资和能耗。

北台钢铁厂高炉渣处理过程中用水量占整个高炉总用水量的50%左右，渣处理过程中补充新水量占高炉取水量70%以上，因此，改变现有炉渣处理工艺方法是降低高炉用水量，实现钢铁企业节能减排目标的关键。

实现炉渣显热回收利用，对降低企业能耗、生产成本是十分有利的。

2 高炉渣显热回收现状重庆大学研究的一种高炉渣显热回收方法是将液态炉渣直接送入安装有旋转轮的密封容器里，红热渣落到旋转轮上被电机带动的高速旋转轮抛出，开始粒化并冷却，同时空气被加热，热空气经风机引出进入热交换器，热交换器交换出的热空气再加以利用。

该方法热效率较高，但设备复杂、风机容量大。

东北大学研究开发的炉渣显热回收方法是采用高速旋转粒化轮将渣粒化，粒化后的渣落到钢带输送机上，输送过程中通过风机冷却进行气-渣热交换，加热的空气送到余热锅炉产生蒸汽加以利用。

该方法设备复杂、热利用率低。

俄罗斯公开的一种淹处理方法是将高温液态炉渣注入滚筒内，当炉渣与置于滚筒内的钢球接触时被急冷，炉渣山液态转成脆性可塑固态凝固在球体表面，山于球体的运动和彼此碰撞，炉渣被破碎成700℃左右的粒状固态渣，固态渣被连续输送到气-渣交换器内与循环气体进行热交换。

这种技术的缺点是滚筒大，冷却、磨损、高温变形等问题难以解决。

NKK公司将熔融的高炉渣通过管道注入两个转鼓之间，转鼓连续转动将渣挤压形成一层薄渣片，在转鼓内通入交换气体冷却渣，热气体回收后用于发电、供暖等。

此外还有一些渣处理、显热回收利用的工艺方法，这些方法归结起来基本都是采用不同方法先把热渣粒化，然后在输送、下落过程中进行气体热交换，回收炉渣显热。

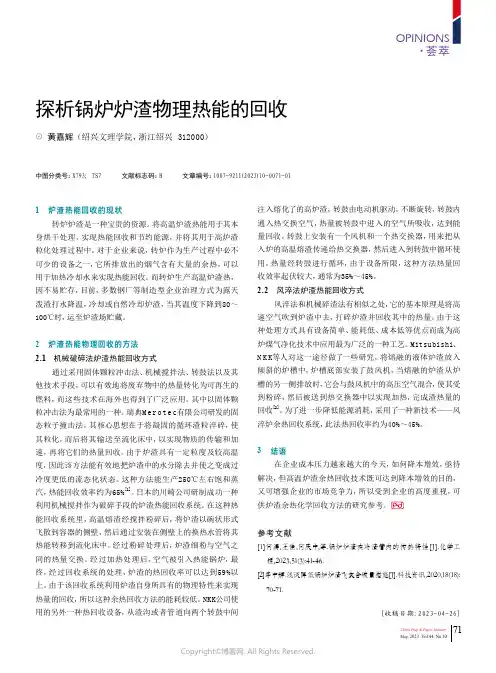

1 炉渣热能回收的现状转炉炉渣是一种宝贵的资源。

将高温炉渣热能用于其本身烘干处理，实现热能回收和节约能源，并将其用于高炉渣粒化处理过程中。

对于企业来说，转炉作为生产过程中必不可少的设备之一，它所排放出的烟气含有大量的余热，可以用于加热冷却水来实现热能回收。

而转炉生产高温炉渣热，因不易贮存，目前，多数钢厂等制造型企业治理方式为露天泼渣打水降温，冷却或自然冷却炉渣，当其温度下降到80～100℃时，运至炉渣场贮藏。

2 炉渣热能物理回收的方法2.1机械破碎法炉渣热能回收方式通过采用固体颗粒冲击法、机械搅拌法、转鼓法以及其他技术手段，可以有效地将废弃物中的热量转化为可再生的燃料，而这些技术在海外也得到了广泛应用。

其中以固体颗粒冲击法为最常用的一种。

瑞典M e r o t e c有限公司研发的固态粒子撞击法，其核心思想在于将凝固的循环渣粒淬碎，使其粒化，而后将其输送至流化床中，以实现物质的传输和加速，再将它们的热量回收。

由于炉渣具有一定粒度及较高温度，因此该方法能有效地把炉渣中的水分除去并使之变成过冷度更低的流态化状态。

这种方法能生产250℃左右饱和蒸汽，热能回收效率约为65%[1]。

日本的川崎公司研制成功一种利用机械搅拌作为破碎手段的炉渣热能回收系统。

在这种热能回收系统里，高温熔渣经搅拌粉碎后，将炉渣以碗状形式飞散到容器的侧壁，然后通过安装在侧壁上的换热水管将其热能转移到流化床中。

经过粉碎处理后，炉渣细粉与空气之间的热量交换。

经过加热处理后，空气被引入热能锅炉，最终，经过回收系统的处理，炉渣的热回收率可以达到59%以上。

由于该回收系统利用炉渣自身所具有的物理特性来实现热量的回收，所以这种余热回收方法的能耗较低。

NKK公司使用的另外一种热回收设备，从渣沟或者管道向两个转鼓中间探析锅炉炉渣物理热能的回收注入熔化了的高炉渣，转鼓由电动机驱动，不断旋转，转鼓内通入热交换空气，热量被转鼓中进入的空气所吸收，达到能量回收。

高温炉渣余热回收技术——冷渣机一、高温工业渣的主要种类1、锅炉渣（700---1000℃ ）循环流化床锅炉渣、混燃炉渣、电站煤粉锅炉渣、液态排渣锅炉渣、其它锅炉渣：链条锅炉渣等。

2、冶金渣（1200---1600℃ ）高炉渣、转炉渣、铜（鼓风炉）渣、铅渣等。

3、化工渣（600---1200℃ ）硫酸渣等。

二、回收高温渣余热的必要性1、高温渣人工很难处理，处理时消耗大量水资源；2、高温渣自然或强制冷却造成大量的热能浪费，节能潜力巨大；锅炉渣每个单位年节能价值在30---500万元，高炉渣在500--8000万元，甚至上亿元。

3、当前处理方式带来的很多环保问题：热污染、污水、粉尘、腐蚀、占用土地等。

三、高温渣余热利用的途径1、以热水、热风形式回收：典型如循环流化床锅炉渣通过冷渣机加热锅炉给水；电站煤粉锅炉渣利用干排渣机加热锅炉一次风；2、产生蒸汽，用于生产或发电：典型如高炉渣通过干熄渣技术余热锅炉生产蒸汽3、直接干燥其它物料：典型如高温硫酸渣干燥原料黄铁矿，高温金属镁渣通过回转圆筒干燥煤粉等。

四、高温渣的余热回收的现状1、锅炉渣（700---1000℃ ）循环流化床锅炉渣、混燃炉渣----新建锅炉基本进行了回收，老锅炉超过50%余热没有回收；电站煤粉锅炉渣----新建锅炉基本进行了回收，老锅炉90%余热没有回收；液态排渣锅炉渣----新老锅炉100%余热没有回收；链条锅炉渣----100% 余热没有回收。

2、冶金渣（1200---1600℃ ）高炉渣、转炉渣、铜（鼓风炉）渣、铅渣----除极少数钢铁厂利用冲渣水余热进行采暖外，其它企业渣余热几乎100%全部浪费！3、化工渣（600---1200℃ ）硫酸渣---- 100% 余热没有回收。

五、我公司研制的冷渣机工作原理冷渣机，是一种特殊设计的换热器：1000℃左右的高温炉渣（或其它高温物料）进入冷渣机，高温物料与冷渣机内壁换热，热量被内壁另一侧的水吸收，热水被送回锅炉的除氧器或作其它用途使用，从而实现热能的回收利用。

锅炉热能利用与回收技术研究在当今环境保护和能源回收的背景下，锅炉热能利用与回收技术备受关注。

锅炉是工业生产中常见的设备，它能够将燃料燃烧产生的能量转化为热能，用于供暖、工业生产等。

然而，传统的锅炉热能利用率较低，存在浪费问题。

因此，研究锅炉热能利用与回收技术变得尤为重要。

一、锅炉热能利用技术锅炉的热能利用率直接关系到能源的利用效率和环境的保护。

传统的锅炉热能利用率通常较低，其中一个主要原因是燃烧过程中热量的损失。

因此，通过改进燃烧过程，提高燃烧效率是一个关键的研究方向。

1. 燃烧系统优化：通过优化燃烧系统，可以降低燃烧过程中的热量损失。

例如，采用先进的燃烧器设计和燃烧控制技术，可以实现更高效的燃烧过程，提高燃烧效率。

2. 提高余热利用：锅炉在热能转化的过程中会产生大量的余热，传统上往往被浪费掉。

而通过余热回收技术，可以将这部分余热转化为热水、蒸汽等热能，用于其他环节，提高能源利用效率。

3. 废气中热量回收：锅炉排出的废气中包含大量的热能，传统上大部分被释放到大气中。

通过废气热量回收技术，可以将废气中的热能转化为热水、蒸汽等可用能源，实现资源的循环利用。

二、锅炉热能回收技术除了提高锅炉的热能利用率外，研究锅炉热能回收技术也是一个重要的方向。

热能回收技术可以将锅炉烟气中的热能转化为电能、冷气或其他形式的能源供给，从而减少对外部能源的需求，并降低环境污染。

1. 烟气余热回收：传统的锅炉烟气常常带有大量的热量，而这部分热量常常被排放到大气中。

通过烟气余热回收系统，可以将烟气中的热能转化为供电、供暖等可用能源。

2. 供暖与制冷一体化：在一些地区，供热与制冷需求同时存在。

通过采用一体化的热能回收系统，可以在供暖季节回收锅炉余热进行供暖，而在夏季通过吸收式制冷技术将热能转化为冷气供给。

3. 高效复合循环系统：传统的锅炉热能回收系统常常采用单一循环方式，效率有限。

而通过高效复合循环系统，可以将多种能源相互配合利用，提高整体回收效率。

锅炉热能利用与回收技术研究随着社会的不断发展，能源问题越来越引起人们的关注。

作为一种重要的能源设备，锅炉在工业生产、能源供应等领域扮演着重要角色。

然而，由于燃烧过程的不完全和热能的浪费，锅炉的热能利用率较低，不能有效地满足能源需求的同时也增加了环境负担。

为了解决这一问题，人们不断研究锅炉热能利用与回收技术。

一、热能利用技术在燃烧过程中，锅炉产生的热能可以通过一系列的技术手段进行回收和利用。

首先，可以使用余热锅炉对废气中的热能进行回收。

余热锅炉通过换热面将废气中的热能转化为蒸汽或热水，供给工业生产过程中的需要。

这种方式能够显著提高燃烧系统的能量利用率，减少二氧化碳等有害气体的排放。

其次，通过余热回收系统将锅炉废热转化为电能。

余热回收技术是一种将热能转化为电能的高效途径。

例如，烟气中的废热可以通过燃气涡轮发电机组转化为电能，供给工业生产过程中的电力需求。

这种方法的优势在于热能的转化效率高，可以有效地减少废热的浪费。

另外，锅炉燃烧产生的废弃物也可以被有效地利用。

废弃物在经过适当的处理后可以转化为生物质燃料，在锅炉中再次燃烧，产生热能和蒸汽。

这种方法不仅可以解决废弃物处理的问题，还能够减少传统燃料的使用，降低能源成本。

二、热能回收技术除了热能利用技术，热能回收技术也是当前锅炉研究的热点之一。

热能回收技术通过对锅炉的废气进行处理和利用，使得燃烧系统能够充分利用废气中的热能。

常见的热能回收技术之一是烟气废热回收。

锅炉排出的烟气中含有很高的热能，如果直接排放到大气中将浪费大量的热能。

通过烟气废热回收技术，可以将烟气中的热量再次回收利用，提高锅炉的热能利用率。

例如，可以通过烟气余热锅炉将烟气中的热能转化为热水或蒸汽，供给工业生产过程中的需要。

这种技术不仅具有经济效益，同时也能够减少对环境的影响。

另外，利用废气中的热能进行发电也是一种有效的热能回收方式。

在工业生产中，锅炉排出的废气中含有大量的热能，可以通过余热回收装置将其转化为电能。
