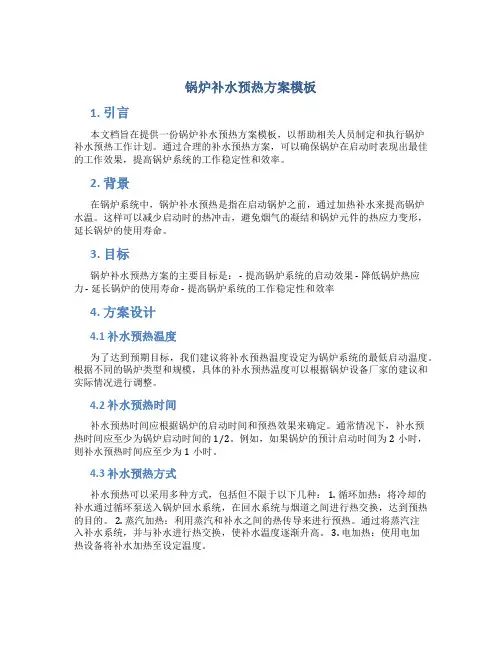

锅炉补水预热方案模板1. 引言本文档旨在提供一份锅炉补水预热方案模板，以帮助相关人员制定和执行锅炉补水预热工作计划。
通过合理的补水预热方案，可以确保锅炉在启动时表现出最佳的工作效果，提高锅炉系统的工作稳定性和效率。
2. 背景在锅炉系统中，锅炉补水预热是指在启动锅炉之前，通过加热补水来提高锅炉水温。
这样可以减少启动时的热冲击，避免烟气的凝结和锅炉元件的热应力变形，延长锅炉的使用寿命。
3. 目标锅炉补水预热方案的主要目标是： - 提高锅炉系统的启动效果 - 降低锅炉热应力 - 延长锅炉的使用寿命 - 提高锅炉系统的工作稳定性和效率4. 方案设计4.1 补水预热温度为了达到预期目标，我们建议将补水预热温度设定为锅炉系统的最低启动温度。
根据不同的锅炉类型和规模，具体的补水预热温度可以根据锅炉设备厂家的建议和实际情况进行调整。
4.2 补水预热时间补水预热时间应根据锅炉的启动时间和预热效果来确定。
通常情况下，补水预热时间应至少为锅炉启动时间的1/2。
例如，如果锅炉的预计启动时间为2小时，则补水预热时间应至少为1小时。
4.3 补水预热方式补水预热可以采用多种方式，包括但不限于以下几种： 1. 循环加热：将冷却的补水通过循环泵送入锅炉回水系统，在回水系统与烟道之间进行热交换，达到预热的目的。
2. 蒸汽加热：利用蒸汽和补水之间的热传导来进行预热。
通过将蒸汽注入补水系统，并与补水进行热交换，使补水温度逐渐升高。
3. 电加热：使用电加热设备将补水加热至设定温度。
5. 操作步骤5.1 准备工作在执行补水预热方案之前，需进行以下准备工作： 1. 检查锅炉系统的运行状态，确保没有任何异常。
2. 准备所需的补水和热源设备，并确保其正常工作。
3. 调整补水预热温度和时间，根据具体情况进行设置。
5.2 执行补水预热按照以下步骤执行补水预热方案： 1. 启动热源设备，确保其正常工作。
2. 打开补水系统，并将补水导向锅炉回水系统。

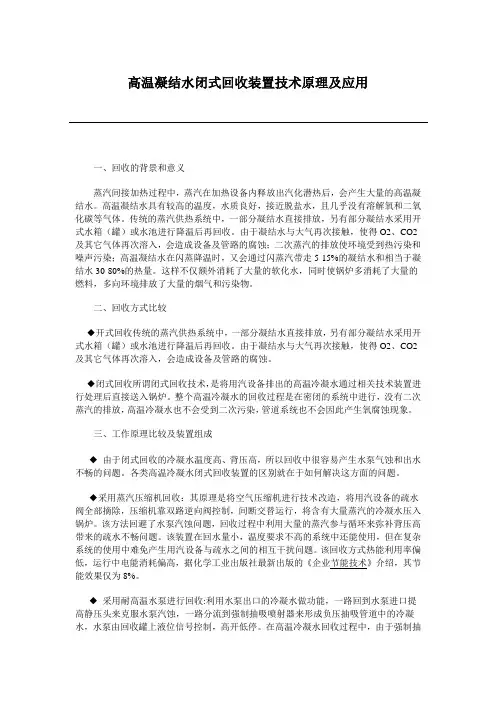

高温凝结水闭式回收装置技术原理及应用一、回收的背景和意义蒸汽间接加热过程中，蒸汽在加热设备内释放出汽化潜热后，会产生大量的高温凝结水。
高温凝结水具有较高的温度，水质良好，接近脱盐水，且几乎没有溶解氧和二氧化碳等气体。
传统的蒸汽供热系统中，一部分凝结水直接排放，另有部分凝结水采用开式水箱（罐）或水池进行降温后再回收。
由于凝结水与大气再次接触，使得O2、CO2及其它气体再次溶入，会造成设备及管路的腐蚀；二次蒸汽的排放使环境受到热污染和噪声污染；高温凝结水在闪蒸降温时，又会通过闪蒸汽带走5-15%的凝结水和相当于凝结水30-80%的热量。
这样不仅额外消耗了大量的软化水，同时使锅炉多消耗了大量的燃料，多向环境排放了大量的烟气和污染物。
二、回收方式比较◆开式回收传统的蒸汽供热系统中，一部分凝结水直接排放，另有部分凝结水采用开式水箱（罐）或水池进行降温后再回收。
由于凝结水与大气再次接触，使得O2、CO2及其它气体再次溶入，会造成设备及管路的腐蚀。
◆闭式回收所谓闭式回收技术，是将用汽设备排出的高温冷凝水通过相关技术装置进行处理后直接送入锅炉。
整个高温冷凝水的回收过程是在密闭的系统中进行，没有二次蒸汽的排放，高温冷凝水也不会受到二次污染，管道系统也不会因此产生氧腐蚀现象。
三、工作原理比较及装置组成◆由于闭式回收的冷凝水温度高、背压高，所以回收中很容易产生水泵气蚀和出水不畅的问题。
各类高温冷凝水闭式回收装置的区别就在于如何解决这方面的问题。
◆采用蒸汽压缩机回收：其原理是将空气压缩机进行技术改造，将用汽设备的疏水阀全部摘除，压缩机靠双路逆向阀控制，间断交替运行，将含有大量蒸汽的冷凝水压入锅炉。
该方法回避了水泵汽蚀问题，回收过程中利用大量的蒸汽参与循环来弥补背压高带来的疏水不畅问题。
该装置在回水量小，温度要求不高的系统中还能使用，但在复杂系统的使用中难免产生用汽设备与疏水之间的相互干扰问题。
该回收方式热能利用率偏低，运行中电能消耗偏高，据化学工业出版社最新出版的《企业节能技术》介绍，其节能效果仅为8%。

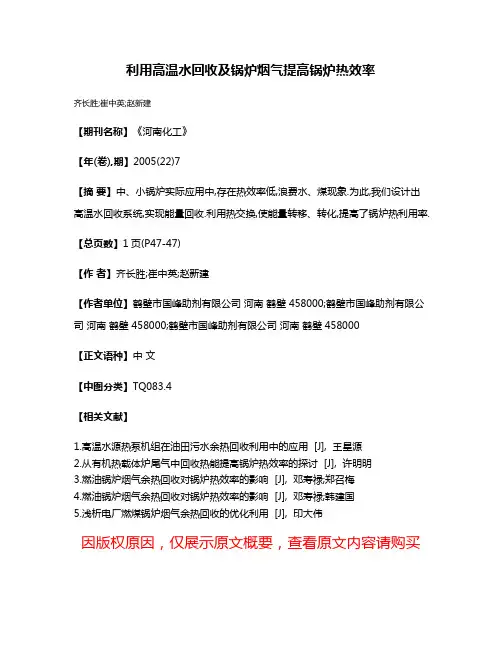

利用高温水回收及锅炉烟气提高锅炉热效率
齐长胜;崔中英;赵新建
【期刊名称】《河南化工》
【年(卷),期】2005(22)7
【摘要】中、小锅炉实际应用中,存在热效率低,浪费水、煤现象.为此,我们设计出高温水回收系统,实现能量回收.利用热交换,使能量转移、转化,提高了锅炉热利用率.【总页数】1页(P47-47)
【作者】齐长胜;崔中英;赵新建
【作者单位】鹤壁市国峰助剂有限公司河南鹤壁 458000;鹤壁市国峰助剂有限公司河南鹤壁 458000;鹤壁市国峰助剂有限公司河南鹤壁 458000
【正文语种】中文
【中图分类】TQ083.4
【相关文献】
1.高温水源热泵机组在油田污水余热回收利用中的应用 [J], 王星源
2.从有机热载体炉尾气中回收热能提高锅炉热效率的探讨 [J], 许明明
3.燃油锅炉烟气余热回收对锅炉热效率的影响 [J], 邓寿禄;郑召梅
4.燃油锅炉烟气余热回收对锅炉热效率的影响 [J], 邓寿禄;韩建国
5.浅析电厂燃煤锅炉烟气余热回收的优化利用 [J], 印大伟
因版权原因，仅展示原文概要，查看原文内容请购买。

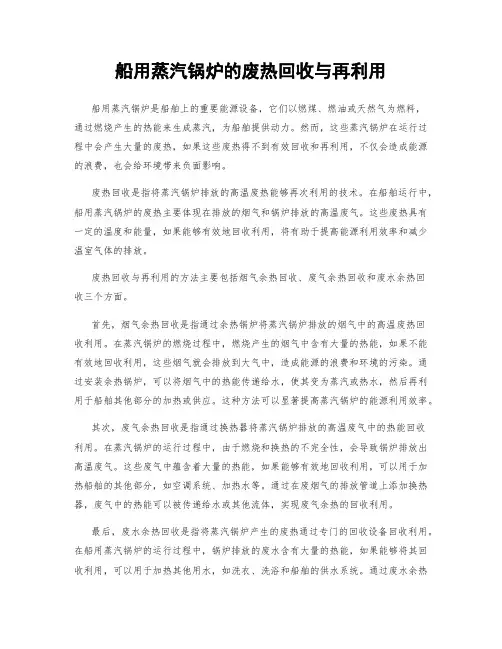

船用蒸汽锅炉的废热回收与再利用船用蒸汽锅炉是船舶上的重要能源设备，它们以燃煤、燃油或天然气为燃料，通过燃烧产生的热能来生成蒸汽，为船舶提供动力。
然而，这些蒸汽锅炉在运行过程中会产生大量的废热，如果这些废热得不到有效回收和再利用，不仅会造成能源的浪费，也会给环境带来负面影响。
废热回收是指将蒸汽锅炉排放的高温废热能够再次利用的技术。
在船舶运行中，船用蒸汽锅炉的废热主要体现在排放的烟气和锅炉排放的高温废气。
这些废热具有一定的温度和能量，如果能够有效地回收利用，将有助于提高能源利用效率和减少温室气体的排放。
废热回收与再利用的方法主要包括烟气余热回收、废气余热回收和废水余热回收三个方面。
首先，烟气余热回收是指通过余热锅炉将蒸汽锅炉排放的烟气中的高温废热回收利用。
在蒸汽锅炉的燃烧过程中，燃烧产生的烟气中含有大量的热能，如果不能有效地回收利用，这些烟气就会排放到大气中，造成能源的浪费和环境的污染。
通过安装余热锅炉，可以将烟气中的热能传递给水，使其变为蒸汽或热水，然后再利用于船舶其他部分的加热或供应。
这种方法可以显著提高蒸汽锅炉的能源利用效率。
其次，废气余热回收是指通过换热器将蒸汽锅炉排放的高温废气中的热能回收利用。
在蒸汽锅炉的运行过程中，由于燃烧和换热的不完全性，会导致锅炉排放出高温废气。
这些废气中蕴含着大量的热能，如果能够有效地回收利用，可以用于加热船舶的其他部分，如空调系统、加热水等。
通过在废烟气的排放管道上添加换热器，废气中的热能可以被传递给水或其他流体，实现废气余热的回收利用。
最后，废水余热回收是指将蒸汽锅炉产生的废热通过专门的回收设备回收利用。
在船用蒸汽锅炉的运行过程中，锅炉排放的废水含有大量的热能，如果能够将其回收利用，可以用于加热其他用水，如洗衣、洗浴和船舶的供水系统。
通过废水余热回收技术，可以将废水中的热能转移到需要加热的水中，实现废水余热的再利用，从而减少能源消耗和环境污染。
船用蒸汽锅炉的废热回收与再利用不仅可以提高能源利用效率，减少能源浪费，还可以降低船舶的运行成本和环境污染。

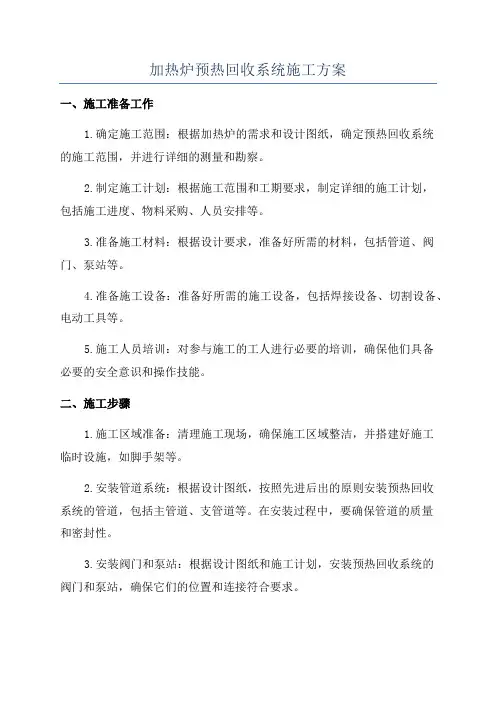

加热炉预热回收系统施工方案一、施工准备工作1.确定施工范围：根据加热炉的需求和设计图纸，确定预热回收系统的施工范围，并进行详细的测量和勘察。
2.制定施工计划：根据施工范围和工期要求，制定详细的施工计划，包括施工进度、物料采购、人员安排等。
3.准备施工材料：根据设计要求，准备好所需的材料，包括管道、阀门、泵站等。
4.准备施工设备：准备好所需的施工设备，包括焊接设备、切割设备、电动工具等。
5.施工人员培训：对参与施工的工人进行必要的培训，确保他们具备必要的安全意识和操作技能。
二、施工步骤1.施工区域准备：清理施工现场，确保施工区域整洁，并搭建好施工临时设施，如脚手架等。
2.安装管道系统：根据设计图纸，按照先进后出的原则安装预热回收系统的管道，包括主管道、支管道等。
在安装过程中，要确保管道的质量和密封性。
3.安装阀门和泵站：根据设计图纸和施工计划，安装预热回收系统的阀门和泵站，确保它们的位置和连接符合要求。
4.电气连接：根据设计要求，完成预热回收系统的电气连接工作，包括接线、保护措施等。
5.装配和调试：完成预热回收系统的装配和调试工作，包括连接管道、接口测试等。
6.安全验收：进行预热回收系统的安全验收，确保系统的安全性和可靠性。
三、质量控制1.施工过程监控：对施工过程进行全程监控，检查施工质量和进度，及时解决施工过程中出现的问题。
2.施工过程检查：定期检查施工过程中的关键环节，如焊接质量、管道连接等，确保符合设计和施工要求。
3.施工记录和报告：进行施工记录和报告，包括每个施工阶段的工作进展、质量问题和解决措施等。
4.完工验收：在施工结束后，进行完工验收，确保施工质量符合设计要求，并出具相应的验收报告。
四、施工安全措施1.安全培训：对施工人员进行必要的安全教育，提高他们的安全意识和应急处理能力。
2.防护措施：在施工现场设置合适的防护设施，如安全帽、防护眼镜、防护鞋等，确保施工人员的人身安全。
3.废弃物处理：合理处理施工过程中产生的废弃物，如焊渣、切割废料等，减少对环境的污染。

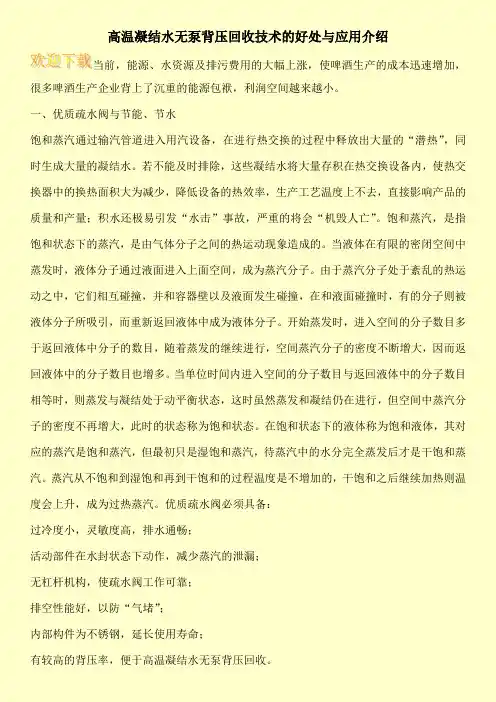

高温凝结水无泵背压回收技术的好处与应用介绍当前，能源、水资源及排污费用的大幅上涨，使啤酒生产的成本迅速增加，很多啤酒生产企业背上了沉重的能源包袱，利润空间越来越小。
一、优质疏水阀与节能、节水饱和蒸汽通过输汽管道进入用汽设备，在进行热交换的过程中释放出大量的“潜热”，同时生成大量的凝结水。
若不能及时排除，这些凝结水将大量存积在热交换设备内，使热交换器中的换热面积大为减少，降低设备的热效率，生产工艺温度上不去，直接影响产品的质量和产量；积水还极易引发“水击”事故，严重的将会“机毁人亡”。
饱和蒸汽，是指饱和状态下的蒸汽，是由气体分子之间的热运动现象造成的。
当液体在有限的密闭空间中蒸发时，液体分子通过液面进入上面空间，成为蒸汽分子。
由于蒸汽分子处于紊乱的热运动之中，它们相互碰撞，并和容器壁以及液面发生碰撞，在和液面碰撞时，有的分子则被液体分子所吸引，而重新返回液体中成为液体分子。
开始蒸发时，进入空间的分子数目多于返回液体中分子的数目，随着蒸发的继续进行，空间蒸汽分子的密度不断增大，因而返回液体中的分子数目也增多。
当单位时间内进入空间的分子数目与返回液体中的分子数目相等时，则蒸发与凝结处于动平衡状态，这时虽然蒸发和凝结仍在进行，但空间中蒸汽分子的密度不再增大，此时的状态称为饱和状态。
在饱和状态下的液体称为饱和液体，其对应的蒸汽是饱和蒸汽，但最初只是湿饱和蒸汽，待蒸汽中的水分完全蒸发后才是干饱和蒸汽。
蒸汽从不饱和到湿饱和再到干饱和的过程温度是不增加的，干饱和之后继续加热则温度会上升，成为过热蒸汽。
优质疏水阀必须具备：过冷度小，灵敏度高，排水通畅；活动部件在水封状态下动作，减少蒸汽的泄漏；无杠杆机构，使疏水阀工作可靠；排空性能好，以防“气堵”；内部构件为不锈钢，延长使用寿命；有较高的背压率，便于高温凝结水无泵背压回收。

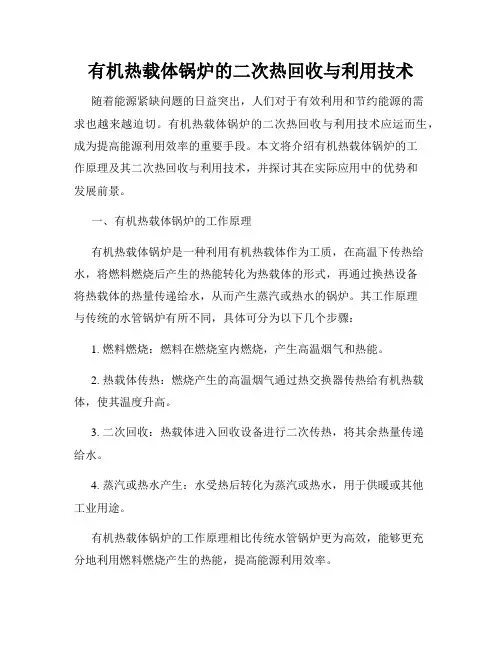

有机热载体锅炉的二次热回收与利用技术随着能源紧缺问题的日益突出，人们对于有效利用和节约能源的需求也越来越迫切。
有机热载体锅炉的二次热回收与利用技术应运而生，成为提高能源利用效率的重要手段。
本文将介绍有机热载体锅炉的工作原理及其二次热回收与利用技术，并探讨其在实际应用中的优势和发展前景。
一、有机热载体锅炉的工作原理有机热载体锅炉是一种利用有机热载体作为工质，在高温下传热给水，将燃料燃烧后产生的热能转化为热载体的形式，再通过换热设备将热载体的热量传递给水，从而产生蒸汽或热水的锅炉。
其工作原理与传统的水管锅炉有所不同，具体可分为以下几个步骤：1. 燃料燃烧：燃料在燃烧室内燃烧，产生高温烟气和热能。
2. 热载体传热：燃烧产生的高温烟气通过热交换器传热给有机热载体，使其温度升高。
3. 二次回收：热载体进入回收设备进行二次传热，将其余热量传递给水。
4. 蒸汽或热水产生：水受热后转化为蒸汽或热水，用于供暖或其他工业用途。
有机热载体锅炉的工作原理相比传统水管锅炉更为高效，能够更充分地利用燃料燃烧产生的热能，提高能源利用效率。
二、有机热载体锅炉的二次热回收与利用技术是指在锅炉系统中，通过合理的设计和配置，将锅炉燃烧排放的废热进行回收和再利用的技术措施。
常见的二次热回收与利用技术包括：1. 烟气余热回收：通过在烟气排放口设置烟气余热回收装置，将烟气中的余热传递给水或其他工质，从而提高能源利用效率。
2. 热泵技术：利用热泵循环工作原理，将锅炉排放的热能从低温区域提升到高温区域，使其具备更高的能量供应能力。
3. 焚烧余热利用：将烟气中的余热直接利用于其他工业过程中，如干燥、制冷等，实现多能联供。
4. 废热回收利用：将锅炉废热与其他工业过程中的需热部分进行耦合，实现废热的回收和利用。
这些技术的应用能够实现有机热载体锅炉废热的二次回收和再利用，有效提高能源的利用效率，同时减少环境污染。
三、有机热载体锅炉的优势和发展前景有机热载体锅炉的二次热回收与利用技术相比传统水管锅炉具有以下优势：1. 高效节能：二次热回收技术使得锅炉能够更充分地利用废热，提高能源利用效率，减少能源浪费。
GA型喷油螺杆机热能回收方案高明海天食品有限公司阿特拉斯.科普柯（）贸易有限公司广州分公司▪在全球能源需求持续增长而实际供应相对不断下降的严峻形势下，节能减排已势在必行，众多工厂也已在不断寻求潜在的节能空间，而压缩空气系统正是蕴藏了巨大的能源节省的空间；▪AtlasCopco可以提供完整而成熟的热回收系统，通过对压缩机的改造，以热水的形式回收利用压缩热；对于阿特拉斯.科普柯喷油螺杆压缩机而言，能量回收效率最高可达75%；对于变频压缩机，回收能量与转速成线性正比关系；▪从投资成本结构分析，压缩机的节能重心在能耗上，针对于电机驱动类型的压缩机，能耗可以近似等于电耗。
能耗占70% 初期投资12% 安装调试3% 维护保养15% 能源消耗70%GA型空压机热能空压机消耗的100%电能以下列几种形式消耗：1、75%的电能转化成热能存在于热油之中，通过冷却器冷却带走；2、10%的电能转化成热能存在于压缩空气里，通过冷却器冷却带走；3、10%的电能转化成热能后辐射损失及不可控的压缩内耗损失；4、5%的电能转化成马达热量损失；根据以上可以看出，对于GA型喷油螺杆压缩机，大约75%的能源消耗在热油回路，AtlasCopco所设计的热能回收装置正是为了在对压缩机性能不产生任何负面影响的前提下，以热水或温水的形式回收以上绝大部分的热能，回收率可达实际输入轴功率的65%~75%。
热回收原理流程图空压机配置序号机型序列号运行时间(加载时间)实际工作压力1 GA90VSDAP-13 WUX380198 8000 6.5 bar20度冷水经过热空气回收装置进行预热，然后经过机组润滑油热回收装置，使冷水温升到70度热水能量回收分析计算A目前贵司使用的GA90VSDAP-13 型空压机的实际工作压力为6.5bar，根据AtlasCopco的标准资料查询，电机转速2000rpm的实际输入轴功率约为：63KW。
可回收能量以70%计算，为：63*70%=44KW。
锅炉余热回收水技术1 关于锅炉余热回收水技术锅炉余热技术就是指：通过技术设备把余热回收，使其能够产生蒸汽或者热水。
余热回收技术主要工作是在省煤器的后面加上一个换热器，利用烟气对水进行加热，将热量进行回收利用。
例如：平常的工业锅炉在燃烧之后，其尾部的烟气温度会达到250-350C。
一般来说，对烟气进行除尘处理后就会直接排向大气，这些热量不仅直接被浪费，同时还会污染大气环境。
为了节能减排，在锅炉尾部即省煤器的后面加装余热回收的装置。
而一般使用的余热回收装置就是把水加热（比如加热到85C）后再输入到锅炉当中加热，这样既可以节省燃料（比方本来要将水从30摄氏度加热到210摄氏度，现在只要从85C加热到210C）, 又可以降低排出的烟气温度。
对锅炉余热进行回收后，可以对我们生活中常用的水进行加热使用。
对生活用水的加热主要通过在节煤设备后安装换热器，让锅炉排除的烟气与水蒸气在热管介质下进行换热，以达到加热和回收的目的。
由于水的硬度很高，长期的烟气和水蒸气换热会导致热管外部凝结水垢，降低换热器的工作效率。
由于考虑到运用对分子进行物理交换降低水硬度的技术会花费较高，因此研究锅炉余热回收水新技术有较高的经济价值。
2 锅炉余热流失的现状调查在对锅炉烟气进行温度测量时候发现，温度高达130C〜160C，存在很大的热能量。
锅炉排出的烟气热能量是整个锅炉工作中热量损失最多的，通常锅炉排出的烟气余热量高达50%--70%。
而且锅炉在对进行排放污水的过程，会经过一连串的扩容器，由于在排水过程压力降低，导致水汽分离，汽朝扩容器上方走，分离出的水会在扩容器底部，直接排到外部水沟里，造成浪费。
再者一般锅炉设计都没有考虑到对接连的扩容器中水汽分离的蒸汽进行回收，仅将其蒸汽引入除氧器中，这样会造成一定的能源浪费。
最后对锅炉余热进行疏水的管道一般是埋在地下，疏出水直接流入锅炉储水罐，疏出水产生的热能量未能得到利用，还要对其进行处理，处理费又会是一笔经济浪费。
GA型喷油螺杆机热能回收
方案
高明海天食品
阿特拉斯.科普柯（）贸易
分公司
▪在全球能源需求持续增长而实际供应相对不断下降的严峻形势下，节能减排已势在必行，众多工厂也已在不断寻求潜在的节能空间，而压缩空气系统正是蕴藏了巨大的能源节省的空间；
▪AtlasCopco可以提供完整而成熟的热回收系统，通过对压缩机的改造，以热水的形式回收利用压缩热；对于阿特拉斯.科普柯喷油螺杆压缩机而言，能量回收效率最高可达75%；对于变频压缩机，回收能量与转速成线性正比关系；▪从投资成本结构分析，压缩机的节能重心在能耗上，针对于电机驱动类型的压缩机，能耗可以近似等于电耗。
能耗占70% 初期投资12% 安装调试3% 维护保养15% 能源消耗70%
GA型空压机热能
空压机消耗的100%电能以下列几种形式消耗：
1、75%的电能转化成热能存在于热油之中，通过冷却器冷却带走；
2、10%的电能转化成热能存在于压缩空气里，通过冷却器冷却带走；
3、10%的电能转化成热能后辐射损失及不可控的压缩耗损失；
4、5%的电能转化成马达热量损失；
根据以上可以看出，对于GA型喷油螺杆压缩机，大约75%的能源消耗在热油回路，AtlasCopco所设计的热能回收装置正是为了在对压缩机性能不产生任何负面影响的前提下，以热水或温水的形式回收以上绝大部分的热能，回收率可达实际输入轴功率的65%~75%。
热回收原理流程图
空压机配置
序号机型序列号运行时间(加载
时间)
实际工作压力
20度冷水经过热空气回收装置进行预热，然后经过机组润滑油热回收装置，使冷水温升到70度热水
能量回收分析计算
A目前贵司使用的GA90VSDAP-13 型空压机的实际工作压力为 6.5bar，根据AtlasCopco的标准资料查询，电机转速2000rpm的实际输入轴功率约为：63KW。
可回收能量以70%计算，为：63*70%=44KW。
转换成热能为：44*3600/4.2 = 37714.285 Kcal
考虑外部管道对热水的输送能量损失10%（视外部管道的保温效果及输送距离不同而不同），评估单台每小时可提供有效热能约为：
H1=37714.285*90%=33942.856 Kcal
以进水温度20℃（即空压机热回收装置进水温度），可连续产出50℃温升即70℃的水量约为：33942.856/1000/50℃=0.68吨/小时
若以单台空压机全加载计算，则每年（8000小时）产生可回收的能量为：44*8000 = 352 000 KWH；
两台空压机可回收的能量为：
44*8000*2 = 704 000 KWH
转换成热能为：704 000*3600/4.2=603428570 Kcal
B GA110-7.5型空压机的实际工作压力为6.5bar，根据AtlasCopco的标准资料查询，实际输入轴功率约为：110KW。
可回收能量以70%计算，为：110*70%=77KW。
转换成热能为：77*3600/4.2 = 66 000 Kcal
考虑外部管道对热水的输送能量损失10%（视外部管道的保温效果及输送距离不同而不同），评估单台每小时可提供有效热能约为：
H1=66000*90%=59400 Kcal
以进水温度20℃（即空压机热回收装置进水温度），可连续产出50℃温升即70℃的水量约为：59400/1000/50℃=1.19吨/小时
若以单台空压机全加载计算，则每年（5000小时）产生可回收的能量为：77*5000 = 385 000 KWH；
三台空压机可回收的能量为：
77*5000*3 = 1 155 000 KWH
转换成热能为：1 155000*3600/4.2 = 990 000 000Kcal
C 五台空压机每年产生可回收的能量为：
44*8000*2 + 77*5000*3 = 1 859 000 KWH
考虑外部管道对热水的输送能量损失10%（视外部管道的保温效果及输送距离不同而不同）评估五台机组每年可回收有效能量为
1859000*90% = 1673100 KWH
转换成热能为：
H2 = 16731000*3600/4.2=1 434 085 700Kcal
收益回报
贵司目前锅炉为蒸汽锅炉，以下为分别以采用柴油和液化石油气作为燃烧介质进行的热值计算：
—以柴油为燃烧介质
柴油的热值约为9600千卡/公斤
柴油体积与质量的关系约为：1升=0.86公斤
柴油的价格约为：7.2元/升
则五台空压机全年运行所产生的热能，若采用燃烧柴油的方式产生，需要柴油：
H2/9600/0.86=1434085700/9600/0.86 = 173702 升
折算成费用约为：173702*7.2 =RMB 125 0655.90元
—以气态液化石油气为燃烧介质
气态液化石油气的热值为22000-29000千卡/立方米，取27000Kcal/ m3；
目前液化石油气价格15.80元/ m3；
则五台空压机全年运行所产生的热能，若采用燃烧液化石油气的方式产生，需要液化气：
H2/27000=1434085700/27000 = 53114.28 m3
折算成费用约为：53114.281*15.8=RMB 83 9205.62元
备注：以上评估计算基于热水可以被充分回收利用的情况，空压机热水为连续供应特性，对于客户间歇性用水的特性，建议客户考虑适当增加热水储罐及做好保温措施，以保证热水有足够的中转存储空间，从而达到最佳回收利用率。
.
.
