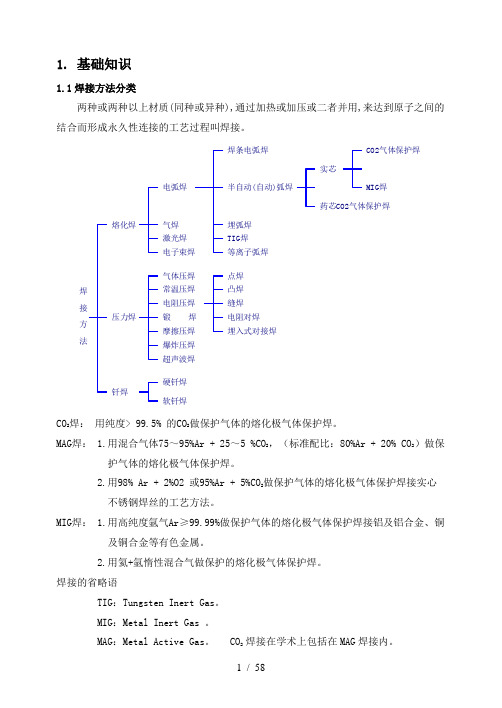

1.基础知识1.1焊接方法分类两种或两种以上材质(同种或异种),通过加热或加压或二者并用,来达到原子之间的结合而形成永久性连接的工艺过程叫焊接。
CO2焊：用纯度> 99.5% 的CO2做保护气体的熔化极气体保护焊。
MAG焊： 1.用混合气体75～95%Ar + 25～5 %CO2，（标准配比：80%Ar + 20% CO2）做保护气体的熔化极气体保护焊。
2.用98% Ar + 2%O2 或95%Ar + 5%CO2做保护气体的熔化极气体保护焊接实心不锈钢焊丝的工艺方法。
MIG焊： 1.用高纯度氩气Ar≥99.99%做保护气体的熔化极气体保护焊接铝及铝合金、铜及铜合金等有色金属。
2.用氦+氩惰性混合气做保护的熔化极气体保护焊。
焊接的省略语TIG：Tungsten Inert Gas。
MIG：Metal Inert Gas 。
MAG：Metal Active Gas。
CO2 焊接在学术上包括在MAG焊接内。
1.2 熔化极气体保护焊的原理与特点（1）熔化极气体保护焊的原理CO2/MAG/MIG焊接均属于熔化极气体保护电弧焊。
熔化极气体保护电弧焊是在焊丝和母材间产生电弧，用保护气体将焊接区域与空气隔离，通过电弧产生的高温熔化母材和焊丝的焊接方法。
广泛应用于作业者手持焊枪的半自动焊接以及机器人焊接和自动焊接领域。
熔化极气体保护焊工作原理焊丝送丝电机焊接电源送丝轮喷嘴导电嘴保护气体熔化极气体保护焊根据保护气体的种类，大体分为MAG焊接和MIG焊接。
MAG焊接使用CO2、或在氩气内混合C02或氧气（这些称为活性气体）。
只使用CO2气体的焊接称为CO2电弧焊接，与MAG焊接相区别。
MIG焊接使用氩气、氦气等惰性气体。

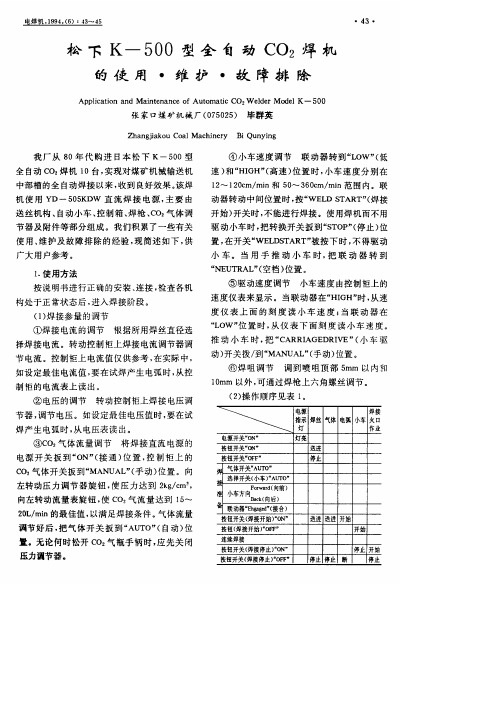

（2）CO2气体保护焊的特点●焊接速度快：单位时间内熔化焊丝比焊条电弧焊快一倍。
●引弧性能好：能量集中，引弧容易，连续送丝电弧不中断，接头位置减少。
●辅助工时少：气体保护焊不需像手工焊那样清理焊渣。
机器人配套焊接电源连接指导说明送丝装置●非常感谢您购买了Panasonic产品。
●用前请仔细阅读本说明书并妥善保管，以备今后查阅。
唐山松下产业机器有限公司送丝装置TSM80779-09■说明●本指导说明只对Panasonic焊接电源与机器人的连接及焊接电源连接机器人时的设置、注意事项进行说明，有关焊接电源及机器人的其它说明请阅读焊接电源、机器人的说明书。
●本指导说明仅为示意性说明，其中涉及到的焊接附属机器（如焊枪、送丝机等）的型号会随着机器人型号、焊接电源型号的变化而有区别，请与销售店确定适合您的附属机器型号。
■目录1．MIG/MAG弧焊电源 (3)1.1 GR3/GL3系列焊接电源侧说明 (4)1.2 400GE2焊接电源侧说明 (5)1.3 350GS4/350GK4焊接电源侧说明 (6)1.4 500GS4焊接电源侧说明 (7)1.5 500GP4焊接电源侧说明 (8)1.6 350/500GS5焊接电源侧说明 (9)2．TIG弧焊电源 (10)2.1 300BP4焊接电源侧说明 (11)2.2 400TX3HGM焊接电源侧说明 (12)2.3 630BX1焊接电源侧说明 (13)2.4 400BW1焊接电源侧说明 (14)3．附件：机器人防干扰对策 (15)1． MIG/MAG弧焊电源●与机器人连接示意图●各部分名称●适用焊接电源：YD-350GR3HWK YD-500GR3HWKYD-350GL3HWK YD-500GL3HWKYD-400GE2HGEYD-350GS4HGE YD-350GS4HNE YD-500GS4HGEYD-350GK4HGEYD-500GP4HGF在进行控制电缆连接、通信电缆连接、电源内连接器切换、设置开关切换等操作时，必须在切断焊机及机器人的电源情况下进行！1-1．GR3/GL3系列焊接电源侧说明。
◆电源侧连接示意图◆与机器人通讯成功后，焊接 电源显示面板显示内容如右 图所示。
.0目的1.1确保操作人员正确操作设备，避免设备因人为因素而受损；1.2确保操作人员的人身安全不致受损。
2.0适用范围适用于用YC-300WX4氩弧焊机的作业人员。
3.0操作程序3.1焊机面板说明（焊机整体图） （局部放大图）（冷却水箱） （供气系统）拟 制审 核核 准水位线冷却水箱开关压力表气阀总开关气体流量调节旋钮气体流量计浮动小球焊接方法起弧电流调节旋钮焊机电源开关电源指示灯冷却方式开关脉冲电源收弧方式焊接电流调节旋钮收弧电流调节旋钮电流过电压指过电流指冷却水和温度异常气体检测焊机一次线插头供电插座插头与插座连接后3.2焊前准备3.2.1穿戴好手套、面罩、护目镜、防护鞋等劳动保护用品；3.2.2清理焊接现场，检查并清理工件上的锈迹、污迹等；3.2.3确定所有接线的接头连接正常，绝缘包扎无松动或脱落，螺丝部位锁紧，接地线安装牢固；3.2.4确定焊枪喷嘴无破裂，若破裂则更换新的喷嘴，根据《焊接工序作业指导书》上的焊接电流并参照下表选择钨极棒的直径，并确保钨极棒的头端部未呈现白色状态，若钨极棒的头端部呈现白色，应研磨干净，并将钨极棒头端部尖角研磨成60°。
钨极直径焊接电流（A）直流正接(电级－) 直流反接(电极+) 交流0．5 1．0 1．6 2．0 2．5 3．2 4．0 5．0 6．3 8．02～2010～7540～13075～180130～230160～310275～450400～625550～675－－－10～2015～2517～3020～3535～5050～7065～100－2～1515～7060～12585～160120～210150～250240～350330～460430～575650～8303.3开机3.3.1开机顺序焊机一次线插头插入供电插座→冷却水箱开关→焊机电源开关→保护气阀开关。
3.3.2将焊机一次线插头插入车间墙上的供电插座，再打开冷却水箱开关。
3.3.3打开焊机电源开关，此时电源指示灯亮（绿色）。
